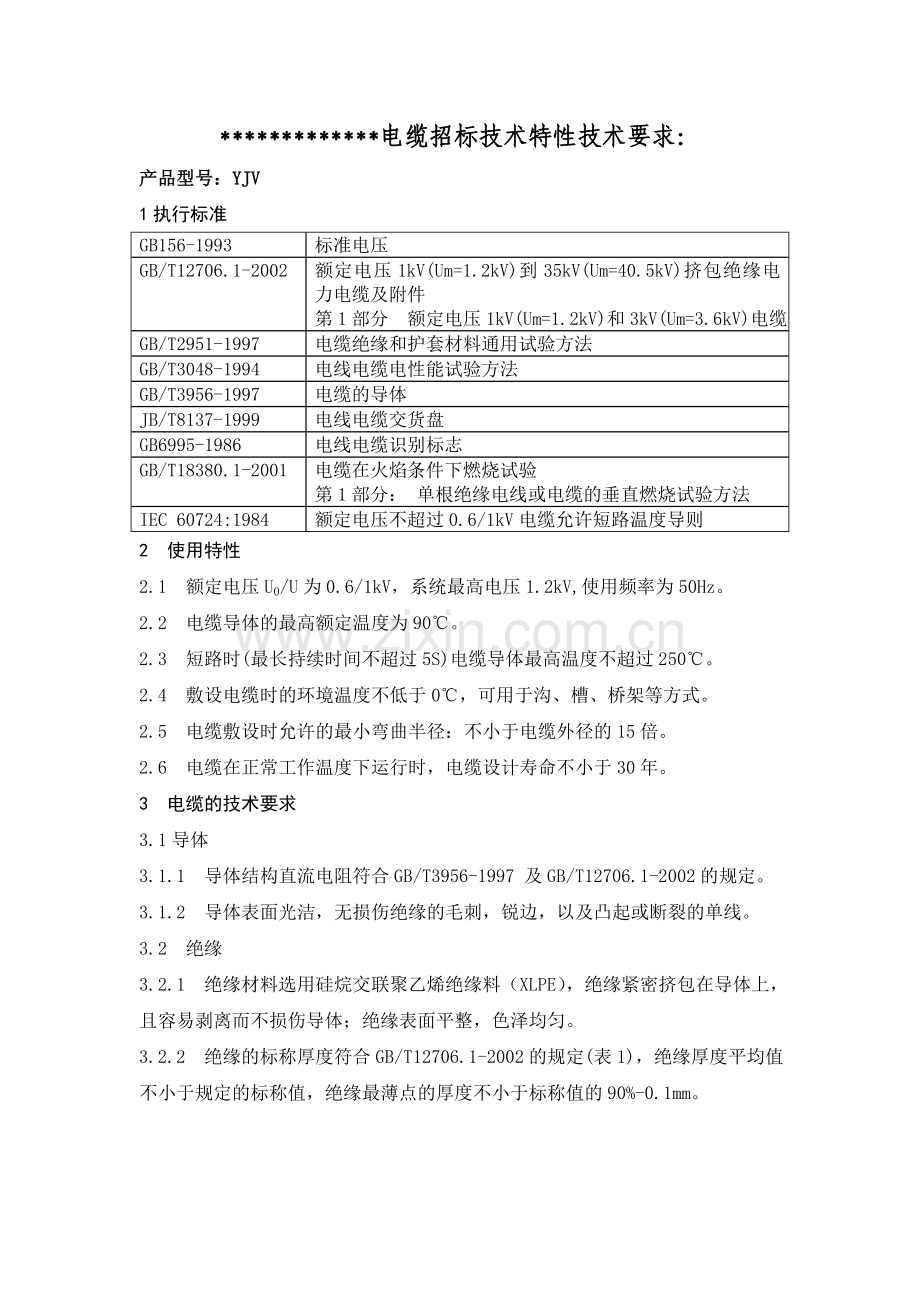

*************电缆招标技术特性技术要求：
产品型号：YJV
1执行标准
GB156-1993
标准电压
GB/T12706.1-2002
额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件
第1部分 额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆
GB/T2951-1997
电缆绝缘和护套材料通用试验方法
GB/T3048-1994
电线电缆电性能试验方法
GB/T3956-1997
电缆的导体
JB/T8137-1999
电线电缆交货盘
GB6995-1986
电线电缆识别标志
GB/T18380.1-2001
电缆在火焰条件下燃烧试验
第1部分： 单根绝缘电线或电缆的垂直燃烧试验方法
IEC 60724:1984
额定电压不超过0.6/1kV电缆允许短路温度导则
2 使用特性
2.1 额定电压U0/U为0.6/1kV，系统最高电压1.2kV,使用频率为50Hz。
2.2 电缆导体的最高额定温度为90℃。
2.3 短路时(最长持续时间不超过5S)电缆导体最高温度不超过250℃。
2.4 敷设电缆时的环境温度不低于0℃，可用于沟、槽、桥架等方式。
2.5 电缆敷设时允许的最小弯曲半径：不小于电缆外径的15倍。
2.6　电缆在正常工作温度下运行时，电缆设计寿命不小于30年。
3 电缆的技术要求
3.1导体
3.1.1 导体结构直流电阻符合GB/T3956-1997 及GB/T12706.1-2002的规定。
3.1.2 导体表面光洁，无损伤绝缘的毛刺，锐边，以及凸起或断裂的单线。
3.2 绝缘
3.2.1 绝缘材料选用硅烷交联聚乙烯绝缘料（XLPE），绝缘紧密挤包在导体上，且容易剥离而不损伤导体；绝缘表面平整，色泽均匀。
3.2.2 绝缘的标称厚度符合GB/T12706.1-2002的规定(表1)，绝缘厚度平均值不小于规定的标称值，绝缘最薄点的厚度不小于标称值的90%-0.1mm。
表1　额定电压0.6/1kV的交联聚乙烯绝缘电力电缆的绝缘标称厚度
序号
导体标称截面
（mm2）
绝缘标称厚度（mm）
序号
导体标称截面
（mm2）
绝缘标称厚度（mm）
1
1.5、2.5
0.7
9
120
1.2
2
4、6
0.7
10
150
1.4
3
10
0.7
11
185
1.6
4
16
0.7
12
240
1.7
5
25
0.9
13
300
1.8
6
35
0.9
14
400
2.0
7
50
1.0
15
500
2.2
8
70、95
1.1
16
630
2.4
3.2.3 绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。
3.2.4 绝缘线芯的识别标志符合GB6995.5-1986的规定。
3.3 缆芯及填充物
电缆线芯成缆后线芯间的间隙用非吸湿性柔软材料填充，缆芯以非吸湿性扎带扎紧。
3.4 内衬层及铠装
3.4.1电缆成缆线芯上有内衬层，内衬层采用绕包型式，绕包内衬层的工作温度与电缆的工作温度相适应，内衬层的厚度符合GB/T12706.1-2002的规定。
3.5 电缆外护套
3.5.1 电缆的护套材料采用PE聚乙烯混和物，电缆的护套均匀地挤包在铠装层上，护套表面平整、色泽均匀。
3.5.2 护套厚度符合GB/T12706.1-2002的规定，电缆护套上任一处最小厚度不小于标称值的80%-0.2mm。
4 成品电缆
4.1 成品电缆性能试验按GB/T12706.1-2002的规定进行。
4.2 成品电缆的导体20℃时直流电阻符合GB/T3956-1997的规定。
4.3 成品电缆经3500V/5min交流电压试验不击穿。
4.4 成品电缆绝缘及护套的机械性能等性能指标符合本规范书中表2的规定。
4.5 所有电缆都能通过GB/T18380.1-2001规定的单根垂直燃烧试验。
4.6 成品电缆外护套表面连续印有电缆型号、电压、厂名和长度等标志。标志字迹清楚，容易辨认，耐擦，并符合GB6995.3-1986的规定。

5 试验
5.1 例行试验
例行试验在每一根电缆制造长度上进行，例行试验项目如下：
序号
试验项目
试验方法
技术要求
1
导体直流电阻试验
GB/T3048.4-94
符合GB/T3956-1997规定
2
电压试验
GB/T3048.8-94
3.5kV,5min不击穿
6 包装及运输和保管
6.1 电缆妥善包装在符合JB/T8137-1999规定要求的电缆盘上交货。电缆端头可靠密封，伸出盘外的电缆端头加保护罩，伸出的长度不小于300mm。
6.2 每盘电缆附有产品质量检验合格证，电缆盘上标明：
a．制造厂名或商标；
b.电缆型号及规格；
c.长度，m；
d.毛重，kg；
e.制造日期： 年 月；
f.表示电缆盘正确滚动方向的符号；
g.标准编号。
6.3　运输和保管符合下列要求:
a.电缆避免露天存放，电缆盘不允许平放
b.运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆；
c.吊装包装件时，严禁几盘同时吊装。在车辆、船舶等运输工具上，电缆盘必须放稳，并用合适方法固定，防止互撞或翻倒。

表2 额定电压0.6/1KV交联聚乙烯绝缘电力电缆主要性能指标
序号
项 目
单 位
技术指标
1
导体直流电阻(20℃)
Ω/km
符合GB/T3956-1997规定
2
交流电压试验
kV/min
3.5/5, 不击穿
3
4小时交流电压试验(4U0）
kV
2.4, 不击穿
4
90℃绝缘电阻常数Ki
MΩ.km
3.67
5
绝缘
机械
物理
性能
老化前
抗张强度
N/mm2
≥12.5
断裂伸长率
%
≥200
老化后
抗张强度变化率
%
≤±25
断裂伸长率变化率
%
≤±25
热延伸
试 验
延伸率
%
≤175
永久变形
%
≤15
收缩试验
收缩率
%
≤4
吸水试验
重量变化
mg/cm2
≤1
6
护套机械物理性能

6.1
抗张强度和断裂伸长率

老化前 抗张强度
N/mm2
≥12.5

断裂伸长率
%
≥300

老化后 抗张强度
N/mm2
≥12.5

抗张强度变化率
%
-

断裂伸长率
%
≥300

断裂伸长率变化率
%
-
6.2
高温压力试验
%
≤50
6.3
碳黑含量(仅对黑色护套)

6.3.1
标称值
%
2.5
6.3.2
偏差
%
±0.5
6.4
最大允许收缩
%
3
2、供货范围
序号
材料名称
规格及型号
数量
单位
备注
1
电力电缆

米

2
电力电缆

米

3
电力电缆

米

4
电力电缆

米

5
电力电缆

米

6
电力电缆

米

7
电力电缆

米

8
电力电缆

米

9
电力电缆

米

10
电力电缆

米

11
电力电缆

米
