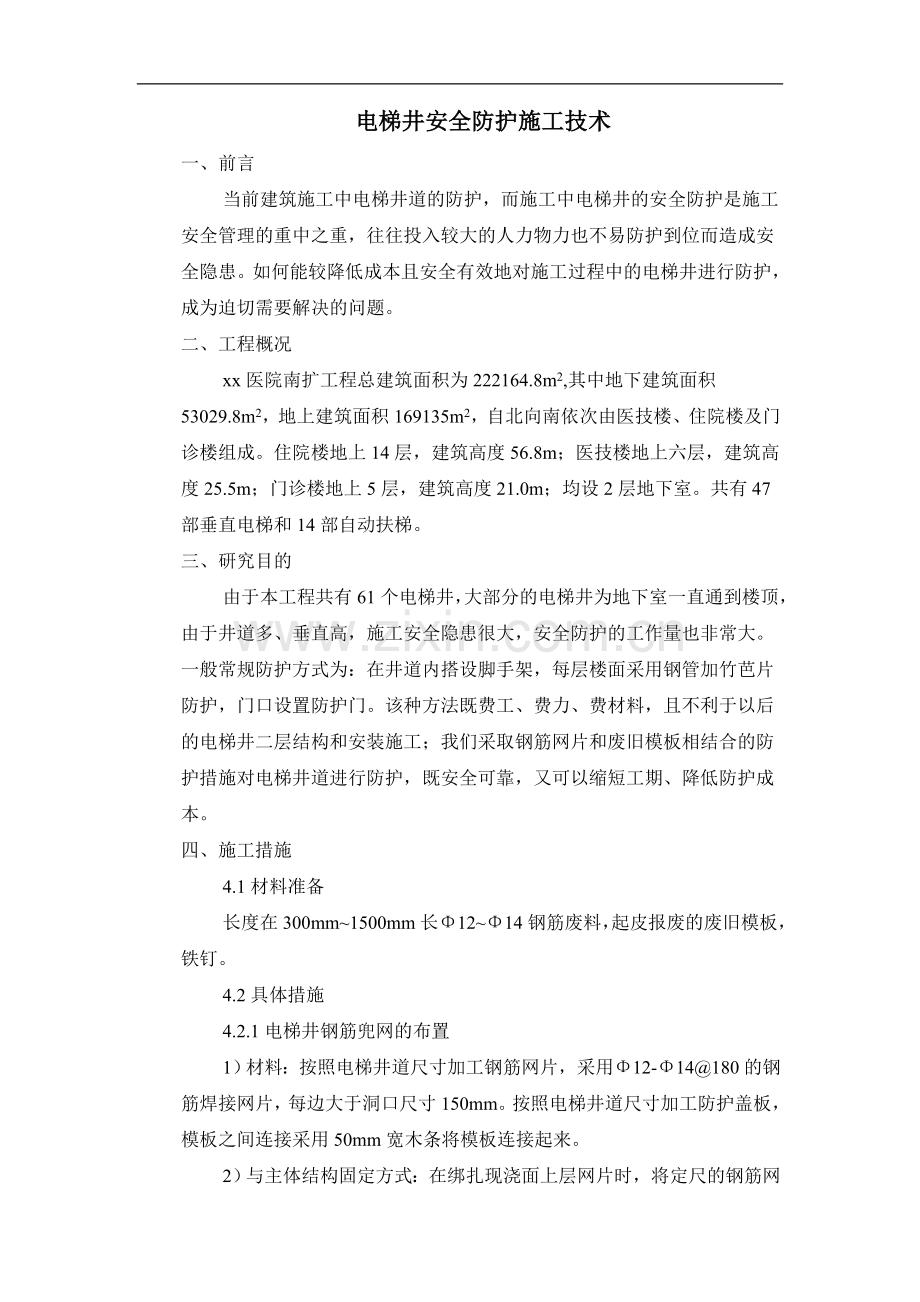

[南京]医院扩建工程电梯井安全防护施工技术1.doc

电梯井安全防护施工技术一、 前言当前建筑施工中电梯井道的防护，而施工中电梯井的安全防护是施工安全管理的重中之重，往往投入较大的人力物力也不易防护到位而造成安全隐患。如何能较降低成本且安全有效地对施工过程中的电梯井进行防护，成为迫切需要解决的问题。二、 工程概况xx医院南扩工程总建筑面积为222164.8m2,其中地下建筑面积53029.8m2，地上建筑面积169135m2，自北向南依次由医技楼、住院楼及门诊楼组成。住院楼地上14层，建筑高度56.8m；医技楼地上六层，建筑高度25.5m；门诊楼地上5层，建筑高度21.0m；均设2层地下室。共有47部垂直电梯和14部自动扶梯。三、 研究目的由于本工程共有61个电梯井，大部分的电梯井为地下室一直通到楼顶，由于井道多、垂直高，施工安全隐患很大，安全防护的工作量也非常大。一般常规防护方式为：在井道内搭设脚手架，每层楼面采用钢管加竹芭片防护，门口设置防护门。该种方法既费工、费力、费材料，且不利于以后的电梯井二层结构和安装施工；我们采取钢筋网片和废旧模板相结合的防护措施对电梯井道进行防护，既安全可靠，又可以缩短工期、降低防护成本。四、 施工措施4.1材料准备长度在300mm1500mm长1214钢筋废料，起皮报废的废旧模板，铁钉。4.2具体措施4.2.1电梯井钢筋兜网的布置1）材料：按照电梯井道尺寸加工钢筋网片，采用12-14180的钢筋焊接网片，每边大于洞口尺寸150mm。按照电梯井道尺寸加工防护盖板，模板之间连接采用50mm宽木条将模板连接起来。2）与主体结构固定方式：在绑扎现浇面上层网片时，将定尺的钢筋网片安装在电梯洞口上，位置调整好，网片四周的钢筋锚入四周梁内150mm，与本楼层砼浇注结合在一起。3）砼浇注完成24小时后（同时考虑温度及砼强度情况），拆除井道四周梁侧模，在钢筋网片上加盖防护盖板，在盖板四个角部穿16号铁丝与防护网片钢筋绑扎牢固。4）在电梯轨道安装完成后，派专人从电梯井道自上二下逐层割除拆卸，拆卸时先将防护板上材料及杂物清理干净，然后拆除盖板，再割除钢筋网片。 电梯井防护网节点五、与一般常用的井道防护措施对比与一般常用井道防护措施相比，本防护措施存在以下优势：1、材料来源简单：基本不需要占用成本，因钢筋废料及报废模板工地上很多，且工程结束后钢筋网片割除后仍可做废料处理。2、防护牢固：本防护方案安全牢固，因钢筋网片与砼结合牢固，完全可以承重人在其上部行走及作业荷载，模板封闭严密，杂物不能掉入下一层，且因防护牢固，完全消除了该危险源，电梯井也可以不必安装防护门。3、材料安全：因采用费旧钢筋及模板防护，工人其他作业施工时不需要该两种材料，避免了采取一般防护方法工人私自拆卸钢管或竹芭的现象。4、节约成本：与钢管、竹芭防护相比，节约了大量钢管、扣件的租赁费用，竹芭、电梯防护门的购置、安装费用，同时由于施工操作简单，节省了大量人工费用。5、施工方便：普通钢管在砌墙、抹灰时须二次拆卸防护且有碍抹灰的作业施工，安装轨道的作业施工。本方案不但本身防护施工方便，也方便了电梯井道砌墙、抹灰及安装电梯轨道施工，避免了二次拆卸及防护，进而节约了成本。六、经济、社会效益分析本防护措施中使用钢筋兜网采用的是钢筋的废料和模板施工中的废料，在施工中很容易采集；制作工艺比较简单，但是防护的效果经现场实践非常好；既可以很好的防止人员坠落电梯井道，杜绝了安全隐患；同时方便了施工；还缩短了后续的施工工期，获得很好的经济效益。但最主要的是从根源上阻止了安全事故的发生，这对社会效益的意义是非常重大的。经计算，本工程共有47个电梯井口和14个电动扶梯井口需要防护，合计高度达2000多米，平均每个电梯井的尺寸为33=9m，电动扶梯井的尺寸约为4.413=57.2 m。共需人工120个左右人工，120个焊机台班；而通常的做法需要50000m左右的钢管，依本工程的进度需要使用840天左右，18000m架体；相比可以节省费用达231000+45000-12000-4800=259200元左右。安全防护施工中效果良好，取得了很好的经济效益和社会效益。六、施工图片采集
