电工试题库-含答案.doc

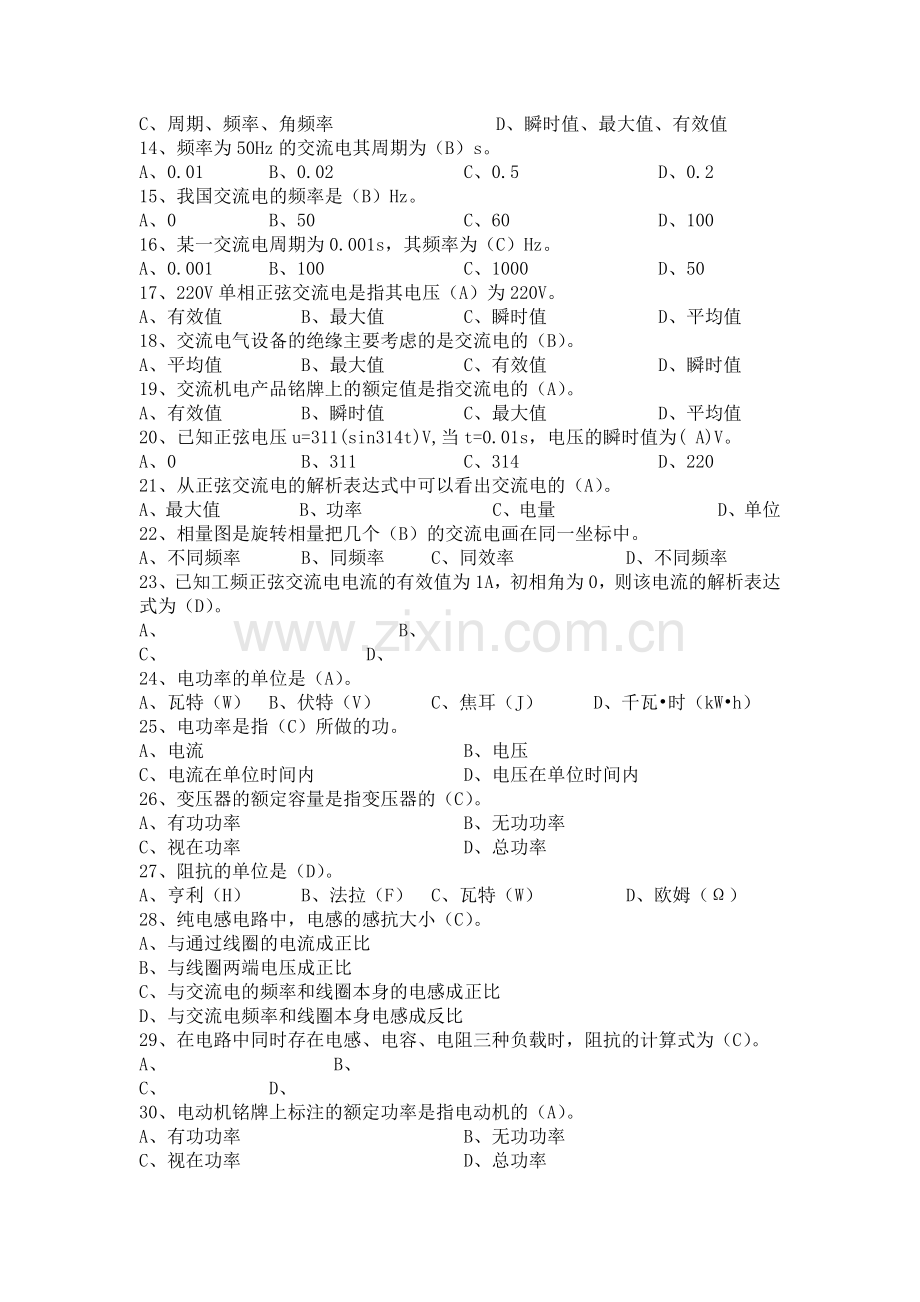

电工试题A卷选择题（50题）1、不属于电气图的是（C）。A、变电所一次接线图B、变电所一次设备位置图C、变电所土建位置图D、变电所二次接线图2、不属于电气图的是（D）。A、电气原理图B、电气展开线路图C、电气安装线路图D、土建施工图3、收音机的印刷电路板上标注的是（C）。A、电气原理图B、电气展开图C、电气安装图D、电气控制图4、变电所二次回路编号原则是（C）。A、随意性原则B、从左到右，从上到下原则 C、等电位原则 D、同元件一致原则5、电气图中，断路器的符号是（D）。A、KB、DC、LD、DL6、电气图中，符号YH表示（B）。A、电压回路B、电压互感器C、电流回路D、电流互感器7、同一温度下，相同规格的四段导线，（A）导线的电阻值最小。A、银 B、铜 C、铝 D、铁8、电感的国际单位是（C）。A、法拉（F）B、欧姆（）C、亨利 （H）D、瓦特（W）9、磁场中产生感应电动势的条件是（B）。A、磁通量不变B、磁通量变化C、电流恒定D、磁通量为零10、直流电的频率是（A）Hz。A、0B、50C、60D、10011、直流电的功率因数为（B）。A、0B、1C、0D、112、正弦交流电的（C）不随时间按一定规律作周期性的变化。A、电压、电流的大小B、电动势、电压、电流的大小和方向C、频率D、电动势、电压、电流的大小13、正弦交流电的三要素是（B）。A、电压、电流、频率B、最大值、周期、初相位C、周期、频率、角频率D、瞬时值、最大值、有效值14、频率为50Hz的交流电其周期为（B）s。A、0.01 B、0.02 C、0.5 D、0.215、我国交流电的频率是（B）Hz。A、0B、50C、60D、10016、某一交流电周期为0.001s，其频率为（C）Hz。A、0.001 B、100 C、1000 D、5017、220V单相正弦交流电是指其电压（A）为220V。A、有效值 B、最大值C、瞬时值D、平均值18、交流电气设备的绝缘主要考虑的是交流电的（B）。A、平均值B、最大值C、有效值D、瞬时值19、交流机电产品铭牌上的额定值是指交流电的（A）。A、有效值B、瞬时值C、最大值D、平均值20、已知正弦电压u=311(sin314t)V,当t=0.01s，电压的瞬时值为( A)V。A、0B、311C、314D、22021、从正弦交流电的解析表达式中可以看出交流电的（A）。A、最大值B、功率C、电量D、单位22、相量图是旋转相量把几个（B）的交流电画在同一坐标中。A、不同频率B、同频率C、同效率D、不同频率23、已知工频正弦交流电电流的有效值为1A，初相角为0，则该电流的解析表达式为（D）。A、 B、 C、 D、 24、电功率的单位是（A）。A、瓦特（W）B、伏特（V） C、焦耳（J）D、千瓦时（kWh）25、电功率是指（C）所做的功。A、电流B、电压C、电流在单位时间内D、电压在单位时间内26、变压器的额定容量是指变压器的（C）。A、有功功率B、无功功率C、视在功率D、总功率27、阻抗的单位是（D）。A、亨利（H）B、法拉（F）C、瓦特（W）D、欧姆（）28、纯电感电路中，电感的感抗大小（C）。A、与通过线圈的电流成正比B、与线圈两端电压成正比C、与交流电的频率和线圈本身的电感成正比D、与交流电频率和线圈本身电感成反比29、在电路中同时存在电感、电容、电阻三种负载时，阻抗的计算式为（C）。A、 B、 C、 D、 30、电动机铭牌上标注的额定功率是指电动机的（A）。A、有功功率B、无功功率C、视在功率D、总功率31、均匀磁场中，直导体切割磁场其感应电动势的表达式为（C）。A、 B、 C、 D、 32、自感电动势大小的表达式为（B）。A、 B、 C、 C、 33、互感电动势的大小的表达式为（B）。A、 B、 C、 D、 35、线圈自感系数的大小与（D）无关。A、线圈的匝数B、线圈的几何形状C、周围介质的导磁系数D、周围环境温度36、互感系数与两个线圈的（D）无关。A、匝数B、几何形状C、相对位置D、周围环境温度37、变压器铁芯叠片间互相绝缘是为了降低变压器的（D）损耗。A、无功B、空载C、短路D、涡流38、不属于纯电阻器件的是（B）。A、白炽灯B、日光灯C、电炉D、变阻器39、纯电阻电路的功率因数为（B）。A、零B、1 C、大于1 D、小于140、在纯电阻元件中，流过的正弦电流与电压的关系是（A）。A、同频率，同相位B、同频率，不同相位C、同频率、电流相位超前D、同频率，电流相位滞后电压 41、无功功率的单位是（B）。A、W B、varC、kWhD、kvarh42、在纯电感电路中，线圈的外加电压和自感电动势（A）。A、大小相等、方向相反B、大小相等、方向相同C、大小不等、方向相反C、大小不等、方向相同43、在高空线路上作业时，安全带正确使用方法是（C）。A、放在腰部B、放在胸部C、放在腰、臀之间D、放在臀部44、高压验电器一般要求（B）个月做绝缘试验一次。A、3B、6C、9D、1245、在对10KV高压验电器进行工频交流耐压试验时，一般在验电器的接触端和电容器手柄间加工频电压 （C）KV。A、10B、20C、25D、3546、6KV验电器支持部分交流耐压试验标准是（D）KV。A、6B、10C、30D、4047、绝缘靴的检验周期为（C）。A、3个月B、6个月C、1年D、3年48、高压绝缘杆的检验周期为（C）。A、3个月B、6个月C、1年D、3年49、高压绝缘杆耐压试验持续周期为（C）min。A、1B、3C、5D、1050、35KV绝缘杆耐压试验标准是（C）。A、40KVB、60KVC、三倍线电压D、五倍线电压填空题（40题）1、在直流电路中电流和电压的 大小 和 方向 都不随时间变化。2、在交流电路中电流和电压的大小和方向都随时间做_周期性_变化，这样的电流、电压分别称做交变电流、交变电压，统称为_交流电_。 3、随 时间 按 正弦 规律变化交流电称为正弦交流电。 4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 i u 表示。 5、在正弦交流电压的波形图坐标系中，横坐标表示 时间 ，纵坐标表示 电压瞬时值 。 6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I、U 等表示 有效 值 . 7、交流电在单位时间内(1秒)完成周期性变化的次数叫做_频率_ ；完成一次周期性变化所用的时间叫做_周期_ 。8、周期用字母_T_表示，单位是 _S_。t9、频率用字母_f_表示，单位是 _Hz_。10、1MHz= 106 Hz ;1KHz= 103Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点_用字母_N_表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做_中性线_，用颜色_黑色或白色_表示。13、三相电源的中线一般是接地的，所以中线又称_地_线。三相电源三相绕组的首端引出的三根导线叫做_相_线。14、三相四线制的_相电压_和_线电压 都是对称。15、三相四线制的线电压是相电压的_倍，线电压的相位超前相应的相电压_/6_16、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2/317、变压器是根据电磁感应原理制成的,它主要由_铁心和_绕组_组成.18、三相四线制中_相线与_相_线之间的电压是线电压。19、变压器的铁心构成电磁感应所需的_磁路,铁心常用薄的硅钢片相叠而成目的是为了减少_涡流_损耗.20、铁心是变压器的_磁_通道.铁心多用彼此绝缘的硅钢片叠成目的是为了减小_涡流_和磁带_.21、我国低压思念相四线制供电系统中U线=380V, U相=_220V.22、三相电路中的三相负载可分为_对称_三相负载和_不对称三相负载良种情况.23、变压器 的主要额定值有额定容量、_初级额定电压、次级额定电压24、一单相电动机的铭牌标明；电压220V，电压3A，功率因数0.8，这台电动机 的有功功率为_660V，视在功率为_825V。25、电动机是由_定子_和_转子_两个基本部分组成。26、电动机的定子是由铁心、定子绕组、和_机座_组成。27、电动机的转子是由转轴和风叶_车子铁心_、转子绕组成部分28、照明电路的负载接法为_不对称_接法，必须要用_三相四线制 供电线路，中线绝不能省去。29、变压器与电源连接的绕组称为_原_绕组，与负载联接的绕组称为力_副_绕组，30、变压器绕组间必须要有良好的_绝缘_，防止绕组 短路 。31、自然界中的电荷只有两种，即_正电荷_和_负电荷_。32、同种电荷互相_排斥_，异种电荷互相_吸引_。 33、电荷的多少叫 电荷量 ，用字母表示。34、在国际单位制中，电荷量的单位名称是 库仑 ，用字母 C 表示。35、电力线是人为地画入电场中的一系列_从正电荷出发至顺电荷终止的曲线，任何两条电力线_都不会相交 。 36、电场强度是矢量，它既有 大小 又有方向。37、带电体在电场中受到电场力的作用而移动时，电场力对带电体做_做功_，这说明电场具有_能量_。 38、 电荷的_定向运动叫电流，电流是表示带电粒子 定向运动的强弱 的物理量。39、电流的单位是 安 ，符号为 I 。40、1A= 106mA ; 1mA= 1012A.判断题（20题）1. 所用电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地。() 2. 中央信号装置分为事故信号和预告信号()3. 事故信号的主要任务是在断路器事故跳闸时，能及时地发出音响，并作相应的断路器灯位置信号闪光。()4. 对电子仪表的接地方式应特别注意，以免烧坏仪表和保护装置中的插件。()5. 跳合闸引出端子应与正电源适当隔开。()6. 电气主接线图一般以单线图表示。()7. 瞬时电流速断是主保护。()8. 电流互感器不完全星形接线，不能反应所有的接地故障。()9. 接线展开图由交流电流电压回路、直流操作回路和信号回路三部分组成。()10. 在一次设备运行而停部分保护进行工作时，应特别注意断开不经连接片的跳、合闸线圈及与运行设备安全有关的连线。()11. 现场工作应按图纸进行，严禁凭记忆作为工作的依据。()12. 在保护盘上或附近进行打眼等振动较大的工作时，应采取防止运行中设备跳闸的措施，必要时经值班调度员或值班负责人同意，将保护暂时停用。()13. 我国采用的中性点工作方式有：中性点直接接地、中性点经消弧线圈接地和中性点不接地三种。()14. 断路器最低跳闸电压及最低合闸电压，其值分别为不低于30U。，和不大于70Ue。()15. 在保护屏的端子排处将所有外部引入的回路及电缆全部断开，分别将电流、电压、直流控制信号回路的所有端子各自连在一起，用1000V摇表测量绝缘电阻，其阻值均应大于10M。()16. 不论是单侧电源电路，还是双侧电源的网络上，发生短路故障时，短路点的过渡电阻总是使距离保护的测量阻抗增大。()17. 在中性点不接地系统中，发生单相接地故障时，流过故障线路始端的零序电流滞后零序电压90。()18. 方向阻抗继电器中，极化回路串联谐振频率与系统频率相差过多，当保护正向出口金属性三相短路时，将增大记忆时间，有可能造成继电器拒绝动作，而在反方向出口故障时，则又有可能引起继电器误动作。()19. 距离保护受系统振荡的影响与保护的安装地点有关，当振荡中心在保护范围外或位于保护的反方向时，距离保护就不会因系统振荡而误动作。()20. 在运行中的高频通道上进行工作时，应确认耦合电容器低压侧接地措施绝对可靠后，才能进行工作。()问答题（4题）1、继电保护的用途是什么？ 答：、当电网发生足以损坏设备或危及电网安全运行的故障时，使被保护设备快速脱离电网；、对电网的非正常运行及某些设备的非正常状态能及时发出警报信号，以便迅速处理，使之恢复正常；、实现电力系统自动化和远动化，以及工业生产的自动控制。 2 、继电保护装置的基本原理是什么？ 答：电力系统发生故障时，基本特点是电流突增，电压突降，以及电流与电压间的相位角发生变化，各种继电保护装置正是抓住了这些特点，在反应这些物理量变化的基础上，利用正常与故障，保护范围内部与外部故障等各种物理量的差别来实现保护的，有反应电流升高而动作的过电流保护，有反应电压降低的低电压保护，有即反应电流又反应相角改变的过电流方向保护，还有反应电压与电流比值的距离保护等等。 3、对继电器有哪些要求？ 答：、动作值的误差要小；、接点要可靠；、返回时间要短；、消耗功率要小。 4、常用继电器有哪几种类型？ 答：按感受元件反应的物理量的不同，继电器可分为电量的和非电量的两种，属于非电量的有瓦斯继电器、速度继电器、温度继电器等。 反应电量的种类较多一般分为： 、按动作原理分为：电磁型、感应型、整流型、晶体管型；、按反应电量的性质有：电流继电器和电压继电器；、按作用可分为：电间继电器、时间继电器、信号继电器等。实操题（2题）B卷选择题（50题）1、电动机的额定功率是指（D）。A、电机输入功率B、电机消耗功率C、电机输出功率D、电机轴上输出的机械功率2、国家规定异步电动机附加损耗为输入功率的（B）。A、1%B、5%C、10%D、20%3、绕线式异步电动机启动时，为改善启动性能，将转子绕组接入启动（A）。A、变阻器B、电抗器C、电容器D、变压器4、三相异步电动机的转速公式为（C）。A、B、C、D、5、异步电动机额定运转时，其转差率一般为（B）。A、0.010.04B、0.020.06C、0.030.08D、0.040.16、异步电动机在启动瞬间转子未转动时，转差率S等于（B）。A、0B、1C、0.5D、0.97、异步电动机定子启动电流一般可达额定电流的（C）倍。A、12B、34C、47D、7108、不属于笼型异步电动机降压启动方法的是（D）启动。A、自耦变压器降压B、星形三角形换接C、延边三角形D、在转子电路中串接变阻器9、电动机能否全压直接启动，与（C）无关。A、电网容量B、电动机的型式C、环境温度D、启动次数10、中小容量异步电动机的过载保护一般采用（C）。A、熔断器B、磁力启动器C、热继电器D、电压继电器11、选择电力电缆截面主要是根据（D）来选择的。A、与选择裸导线方法相同 B、用电负荷和电压由计算值C、负荷电压和阻抗的计算值 D、其安全载流量12、胶盖刀闸主要用于交流50Hz，电压380V以下，电流（B）A以下的电力线路中。A、30B、60C、100D、25013、开关的触头分动触头和静触头，接线方法是（B）。A、动触头接电压，静触头接负荷B、静触头接电源，动触头接负荷C、静触头接高压，动触头接低压D、动触头接高压，静触头接低压14、选择交流接触器可以不考虑（B）的因素。A、电流的种类B、导线的材料C、主电路的参数D、工作制15、选择热继电器时，应根据被控设备的（A）来选择相应发热元件的规格。A、额定电流B、额定电压C、额定效率D、额定功率16、电磁式和电子式两种漏电保护器相比，电磁式（B）。A、需要辅助电源B、不需要辅助电源C、受电源电压波动影响大D、抗干扰能力差17、DZL1820漏电开关仅适用于交流220V，额定电流为（C）A及以下的单相电路中。A、10B、18C、20D、4018、由填料熔断器应该是（D）型号断路器。A、RC1系列B、RC1A系列C、RM7系列D、RTO系列19、在配电系统中，一般要求前一级熔断器熔体比后一级熔体的额定电流大（A）倍。A、23B、46C、510D、101220、工业用熔断器的选用方法是（B）。A、按网络额定电压和额定电流选用B、按网络额定电压和短路电流选用C、按网络频率选用D、按网络功率因数选用21、家庭和办公室最适于（C）布线。A、瓷瓶B、瓷珠 C、塑料护套绝缘导线D、钢管22、钢管布线适于（D）。A、家庭B、教室C、用电量较大线路较长场所D、易发生火灾和由爆炸危险场所23、瓷瓶布线时，导线距地面高度不应低于（C）m。A、1B、2C、3D、424、护套线在户内使用时，铝芯导线的截面积不应小于（C）2。A、0.5B、1.0C、1.5D、2.525、钢管布线时，暗配钢管弯曲处的弯曲半径不得小于该管直径的（C）倍。A、2B、4C、6D、826、发光效率最低的灯泡是（A）。A、白炽灯B、荧光灯C、高压水银灯D、碘钨灯27、使用碘钨灯管时，灯管应处于（A）状态。A、水平B、垂直C、与地面呈45角D、与地面呈60角28、杆塔按材质不同可以分为（B）种。A、2B、3C、4D、629、瓷卡布线适于（A）的场所。A、用电量较小且干燥B、用电量较大C、用电量大且线路较长D、易发生火灾和有爆炸性危险30、低压拔梢水泥杆的梢径一般是（A）。A、150B、190C、230D、26031、铁塔用于转角杆时，角度应不小于（B）。A、600B、900C、1000D、120032、高压针式绝缘子一般用于（A）。A、直线杆B、耐张杆C、转角杆D、分支杆33、对瓷横担的叙述错误的是（D）。A、电气性能好B、结构简单C、安装维护方便 D、机械强度高34、蝶式绝缘子的型号代号是（C）。A、PB、XC、ED、CD35、35KV架空线路导线最小允许截面为（C）mm2。A、16B、25C、35D、5036、选择架空导线截面不需考虑（D）因素。A、发热B、电压损失C、机械强度于保护D、绝缘37、裸导线的最高允许温度是（C）。A、25B、45C、75D、10538、电力架空线路上的接地装置，其引下线使用镀锌钢绞线，截面不少于（B）mm2。A、16B、25C、50D、9539、电力线路接地网中，垂直接地极的长度为（B）m。A、1B、2.5C、5D、1040、电杆的水平拉线用于（D）。A、终端杆B、受力不大的电杆C、分支杆D、拉线需要跨过公路的电杆41、不需要装设拉线的是（D）。A、木杆B、水泥杆C、铁杆D、铁塔42、拉线与电杆的夹角为（B）。A、小于70B、3045C、4560D、大于6043、不属于线路金具的是（C）。A、悬垂线夹B、耐张线夹C、避雷线D、避雷线支架44、属拉线金具的是（D）。A、球头挂环B、延长环C、碗头挂板D、楔形线夹45、导线的连接应该选用（C）金具。A、耐张线夹B、U型挂环C、并沟线夹D、UT型线夹46、三相四线低压架空线路中，零线的截面不应小于相线截面的（C）。A、20%B、40%C、50%D、80%47、35KV架空线路耐张段的长度不宜大于（B）km。A、2B、35C、710D、1548、35KV架空电力线路水平排列时相序排列顺序为面对负荷方向从左至右为（A）。A、（A、B、C、）B、（B、C、A）C、（C、B、A）D、（C、A、B）49、35KV架空电力线路跨越道路时，距路面的最小垂直距离应不低于（C）m。A、5B、6C、7D、850、高压架空电力线路每相导线一档内的接头不允许超过（A）个。A、1B、2C、3D、4填空题（40题）1. _被绝缘介质隔开的两个导体的总体叫做电容，组成电容的两个导体叫 极板，中间的绝缘物叫 电容器的介质2. 电容的参数主要有 额定工作电压 和 标称容量和允许误差 1F= 106 1UF= 1012PF 电容和电阻都是电路中的基本元件，但它们在电路中所起的作用却是不同的，从能量上看，电容是_储能_元件，电阻是_耗能_元件。3. 利用_磁场_产生_电流_的现象叫做电磁感应现象。 磁场的强弱可用磁力线表示 ,磁力线密的地方_磁场强_,疏的地方_磁场弱_. 4. 物体具有吸引_铁镍钻_等物质的性质叫磁性,具有_磁性_的物体叫磁体.5. 任何磁体都有2个磁极,分别叫_南_极和_北_极6. 磁体2个磁极各用字母_s_和_N_表示,7. 磁极间有相互作用力，同名磁极相互_排斥_,异名磁极相互_吸引_的性质. 8. 在纯电阻交流电路中 电流 和 电压 同相。 9. 在纯电阻交流电路中电压的电流的最大值、有效值和瞬时值都服从欧姆定律。 10. 电感线圈具有通直流阻交流的性能。11. 感抗表示 电感 对所通过的交流电所呈现的 阻碍 作用。12. XL简称 感抗，XC简称 容抗13. 热继电器可作为电动机的过载保护。14. 当操作隔离开关的动闸刀已全部离开静触座，却发现是带负荷断开隔离开关，这时应一拉到底，不允许重新合上。15. 我国规定安全灯必须采用双线圈变压器，其电压应根据不同场所采用36伏、24伏和12伏。16. 通过人体的安全直流电流在50mA以下。17. 在安装功率表时，必须保证电流线圈与负载相 串联 ，而电压线圈与负载相 并联 。 18. 三相交流电机常用的单层绕组有 同心式 、 链式 和 交叉式 三种。19. 测量电机的对地绝缘电阻和相间绝缘电阻，常使用 兆欧 表，而不宜使用 万用 表。 20. 交流电机定子绕组的短路主要是 匝间 短路和 相间 短路。21. 变压器空载运行时，其 铜耗 较小，所以空载时的损耗近似等于 铁耗 。22. 当加到二级管上的反向电压增大到一定数值时，反向电流会突然增大，该反向电压值被称为反向击穿电压23. 在直流电路中电流和电压的大小和方向都不随时间变化。24. 在交流电路中电流和电压的大小和方向都随时间做_周期性_变化，这样的电流、电压分别称做交变电流、交变电压，统称为_交流电_。25. 随时间按正弦规律变化交流电称为正弦交流电。26. 交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的瞬时值，分别用小写字母iu表示。27. 在正弦交流电压的波形图坐标系中，横坐标表示时间，纵坐标表示电压瞬时值。28. 在正弦电路中，用小写字母如i、u等表示瞬时值，用大写字母如I、U等表示有效值 。 29. 周期用字母_T_表示，单位是 _S_。t30. 频率用字母_f_表示，单位是 _Hz_。31. 1MHz=106Hz ;1KHz=103Hz.32. 三相电源的三相绕组未端联接成一个公共端点叫做_中性点_用字母_N_表示，33. 三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做_中性线_，用颜色_黑色或白色_表示。34. 三相电源的中线一般是接地的，所以中线又称_地_线。三相电源三相绕组的首端引出的三根导线叫做_相_线。35. 三相四线制的_相电压_和_线电压都是对称。36. 三相四线制的线电压是相电压的_倍，线电压的相位超前相应的相电压_/6_37. 对称三相电动势有效值相等，频率相同，各相之间的相位差为2/338. 变压器是根据电磁感应原理制成的,它主要由_铁心和_绕组_组成.39. 三相四线制中_相线与_相_线之间的电压是线电压。40. 变压器的铁心构成电磁感应所需的_磁路,铁心常用薄的硅钢片相叠而成目的是为了减少_涡流_损耗.判断题（20题）1. 短路电流暂态过程中含有非周期分量，电流互感器的暂态误差比稳态误差大得多。因此，母线差动保护的暂态不平衡电流也比稳态不平衡电流大得多。()2. 无微调电阻的阻抗继电器，当DKB的抽头不变时，整定变压器YB的抽头由100变到10时，其动作阻抗值减小10倍。()3. 综合重合闸中，低电压选相元件仅仅用在短路容量很小的一侧以及单电源线路的弱电侧。()4. 断路器失灵保护，是近后备保护中防止断路器拒动的一项有效措施，只有当远后备保护不能满足灵敏度要求时，才考虑装设断路器失灵保护。()5. 对于母线差动保护，当各单元电流互感器变比不同时，则应用补偿变流器进行补偿。补偿方式应以变比较大为基准，采用降流方式。()6. 控制熔断器的额定电流应为最大负荷电流的2倍。()7. 检修继电保护的人员，在取得值班员的许可后可进行拉合断路器和隔离开关操作。()8. 发电厂与变电所距离较远，一个是电源一个是负荷中心，所以频率不同。()9. 当电压互感器二次星形侧发生相间短路时，在熔丝或自动开关未断开以前，电压回路断相闭锁装置不动作。()10. 只要不影响保护正常运行，交、直流回路可以共用一根电缆。()11. 当直流回路有一点接地的状况下，允许长期运行。()12. 从测量元件来看，一般相间距离保护和接地距离保护所接人的电压与电流没有什么不同。()13. 方向阻抗继电器改为方向继电器后，当负荷电流超前电压的角度i小于(90- s)时，继电器应处于动作状态，否则不应动作。()14. 反应相间故障的三段式距离保护装置中，有振荡闭锁的保护段可以经过综合重合闸的N端子跳闸。() 15. 在大接地电流系统中，输电线路的断路器，其触头一相或两相先接通的过程中，与组成零序电流滤过器的电流互感器的二次两相或一相断开，流人零序电流继电器的电流16. 相等。()17. 双端供电线路两侧均安装有同期重合闸，为了防止非同期重合，两侧重合闸连接片(压板)均应投在检同期方式进行。()18. 装有管型避雷器的线路，为了使保护装置在避雷器放电时不会误动作，保护的动作时限(以开始发生故障至发出跳闸脉冲)不应小于002s，保护装置起动元件的返回时间应小于008s。()19. 电力系统频率低得过多，对距离保护来讲，首先是使阻抗继电器的最大灵敏角变大，因此会使距离保护躲负荷阻抗的能力变差，躲短路点过渡电阻的能力增强。()20. 在自耦变压器高压侧接地短路时，中性点零序电流的大小和相位，将随着中压侧系统零序阻抗的变化而改变。因此，自耦变压器的零序电流保护不能装于中性点，而应分别装在高、中压侧。()问答题（4题）1、在什么情况下电气设备可引起空间爆炸。（7分）答：设备短路、遭遇雷击、绝缘被破坏都有可能引起空间爆炸。2、在火灾现场尚未停电时，应设法先切断电源，切断电源时应注意什么？（8分）答：火灾发生后，由于受潮或烟熏，有关设备绝缘能力降低，因此拉闸要用适当的绝缘工具，经防断电时触电。切断电源的地点要适当，防止切断电源后影响扑救工作进行。剪断电线时，不同相电线应在不同部位剪断，以免造成短路，剪断空中电线时，剪断位置应选择在电源方向的支持物上，以防电线剪断后落下来造成短路或触电伤人事故。如果线路上带有负荷，应先切除负荷，再切断灭火现场电源。在拉开闸刀开关切断电源时，尖使用绝缘棒或戴绝缘手套操作，以防触电。3、变压器并列运行应具备那些条件？（5分）答：变压器并列运行应具备那些条件：变比相等接线组别相同阻抗电压相等容量相差不超过3倍4、电动机与机械之间有哪些传动方式？答：、靠背轮式直接传动；、皮带传动；、齿轮传动；、蜗杆传动；、链传动；、摩擦轮传动。实操题（2题）C卷选择题（50题）1、下列工具属于基本安全用具的是（D ）A、绝缘手套 B、绝缘垫 C、绝缘站台 D、绝缘棒2、绝缘夹钳一般用于（ ）KV及以下的电力系统中，它的交流耐压为（B）倍相电压。A、10，2 B、35，3 C、35，4 D、110，33、下列工具属于辅助安全用具的是（D）A、绝缘棒 B、绝缘夹钳 C、验电器 D、绝缘手套4、人体承受的感应电压所造成的触电叫（C ）触电。A、直接 B、接触电压 C、感应电压 D、剩余电荷5、当人体站在距电流入地点20m以外时，接触电压为（），跨步电压为（）。（B）A、最大值，最大值 B、最大值，零 C、零，最大值 D、零，零6、对于间接触电可采取（C）等措施。A、布置安全电压 B、漏电保护装置 C、电气隔离 D、保持间隔7、对于直接触电可采取（B）等措施。A、加强绝缘 B、布置安全电压 C、电气隔离 D、等电位环境8、采用电气隔离的方法防止间接触电，被隔离回路的电压不应超过（D）V。A、110 B、220 C、380 D、5009、在380V低压系统中，接地电阻不应超过（C ）。A、4 B、5 C、6 D、1010、在通常采用的380/220V三相（ ）线制电压中性点（ ）接地系统中采用保护接零技术。（A）A、3，直接 B、3，不直接 C、4，直接 D、4不直接11、采用熔断元件作为保护接零装置一般规定单相短路电流为熔断元件额定电流的（B）倍。、12、在保护接零系统中，零线导电能力不得低于相线的（C）。A、1/4 B、1/3 C、1/2 D、113、（C）KV以下的线路一般使用高压带电间接操作法。A、10 B、35 C、110 D、22014、在低压线路上作业断开导线时，先断（）后断（）；搭接导线时应先接（）再接（）。（C）A
