哈尔滨某泵站施工组织设计.doc

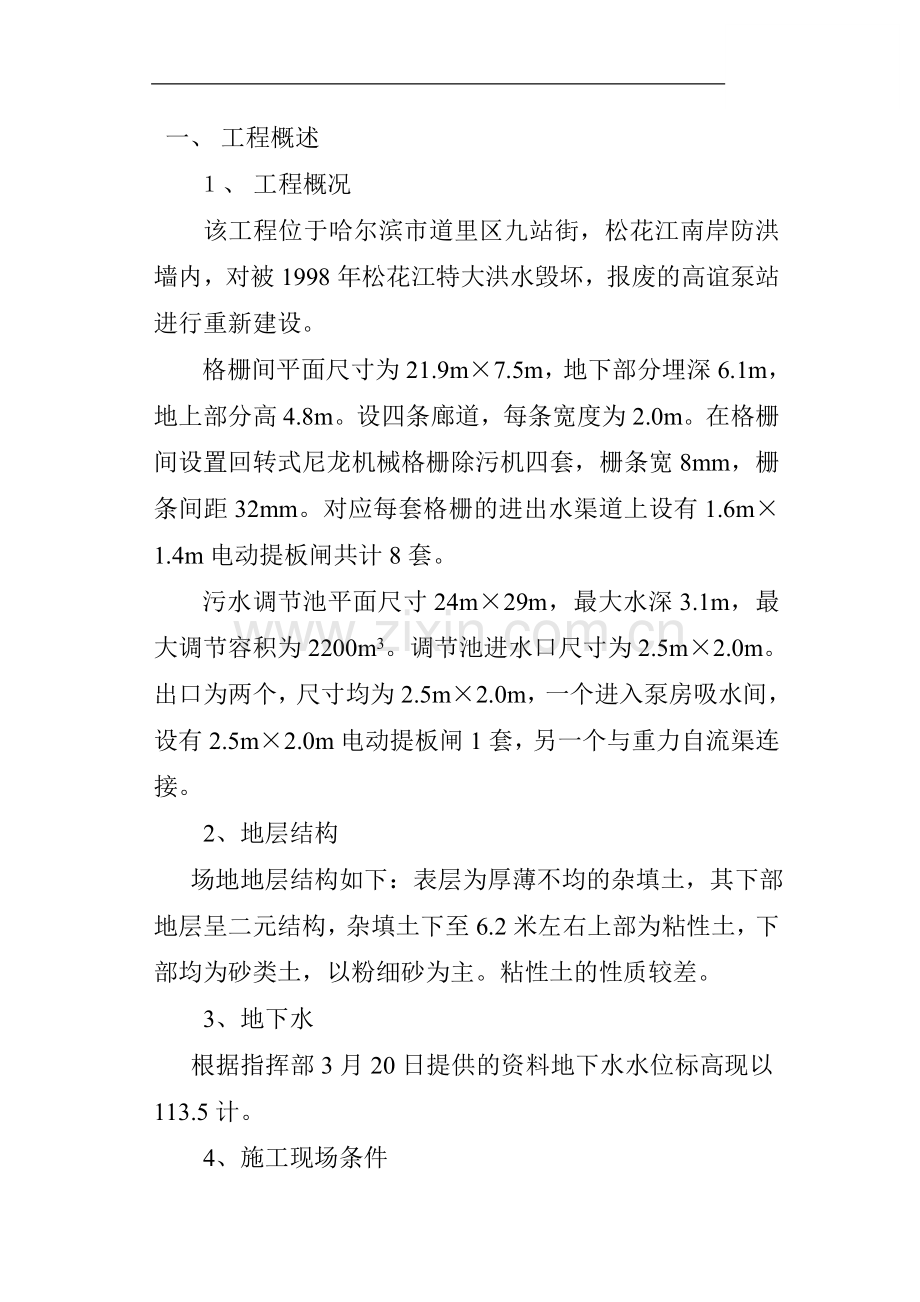

一、 工程概述
１、 工程概况
该工程位于哈尔滨市道里区九站街，松花江南岸防洪墙内，对被1998年松花江特大洪水毁坏，报废的高谊泵站进行重新建设。
格栅间平面尺寸为21.9m×7.5m，地下部分埋深6.1m，地上部分高4.8m。设四条廊道，每条宽度为2.0m。在格栅间设置回转式尼龙机械格栅除污机四套，栅条宽8mm，栅条间距32mm。对应每套格栅的进出水渠道上设有1.6m×1.4m电动提板闸共计8套。
污水调节池平面尺寸24m×29m，最大水深3.1m，最大调节容积为2200m3。调节池进水口尺寸为2.5m×2.0m。出口为两个，尺寸均为2.5m×2.0m，一个进入泵房吸水间，设有2.5m×2.0m电动提板闸1套，另一个与重力自流渠连接。
2、地层结构
场地地层结构如下：表层为厚薄不均的杂填土，其下部地层呈二元结构，杂填土下至6.2米左右上部为粘性土，下部均为砂类土，以粉细砂为主。粘性土的性质较差。
3、地下水
根据指挥部3月20日提供的资料地下水水位标高现以113.5计。
4、施工现场条件

甲方负责三通一平与地上建筑物拆除，地下构筑拆除由乙方负责。
5、质量目标：优良
6、计划工期
开工日期：2000年4月8日
竣工日期：地下构筑物2000年6月30日
其它2000年10月20日
7、主要工程量
调节池 垫层砼 94m3
砼 781m3
砖砌体 75.6 m3
池内抹灰 1740m2
铁爬梯 7个
钢筋 108.5t
　　 止水带 31.2m
防潮层 1235 m2
格栅间 垫层砼 43 m3
砼 611 m3
铁爬梯 8个
钢筋 62t
止水带 20.4m
二、施工现场平面布置：见图

三、施工方案
施工顺序：
井点降水—调节池土方开挖—底板—侧墙及柱—顶板—回填—格栅间土方开挖—底板—侧墙及柱—-3.5板—±0.00板—回填—机安—上部建筑物—装修。
１、 井点降水
由于施工地点临近松花江，地下水位高，调节池、格栅间下部结构均位于地下水位以下，所以需用井点将地下水降至基坑底面以下，才能进行底部结构的施工。
采用管井井点：管径Ф300、壁厚δ=8mm 、井深20米 、滤管长7米。
出水支管采用Ф100胶带，出水干管采用Ф300钢管。出水经干管排入松花江中。
共钻井点16棵，抽水采用4.5kw轴流泵。
其布置见图
施工排水过程中不得间断排水，并应对排水系统加强检查和维护。当构筑物未具备抗浮条件时，严禁停止排水。终止抽水后，拔除井点管所留的孔洞用砼填实。
２、 土方工程
调节池南侧与居民楼相距太近，为保证安全，该侧打钢板桩进行支护。钢板桩深10m，长30延长米，长度两端采用适当的加固措施。
基坑放坡系数均采用0.67，工作面宽度0.8m。土方开挖均采用挖掘机，人工配合。挖掘机挖掘的控制高度至基底10cm，基底剩余土方、梁窝及集水坑处均由人工开挖。调节池，格栅间土方均分两部进行：先将面层硬壳高度1米左右去除；然后再进行第二步的挖掘至基底控制标高。挖掘机边挖边在施工道路一侧修整出一条坡道，宽度3.5m、坡角15～20º，做施工期间的运输通道。地基不得扰动，不得超挖。当局部扰动或超挖超过允许偏差时，用级配碎石回填。

由于施工现场场地较小，出土随挖随运。一部分土方运至弃土点，另一部分土方运至指定地点集中堆放。地下结构完成后做为回填土回填。
３、 砼
（1）调节池主体结构砼共分三次浇筑
第一次　112.60—113.90 375m3
第二次　113.90—116.80 123 m3
第三次　116.80—117.60 280 m3
格栅方体结构砼共分4次浇筑
第一次　113.1—113.8
第二次　113.8—119.1
第三次　115.45—116.1
第四次　119.1—119.60
底板、池壁为C25SO抗渗砼，外掺剂为WG-I型高效复合防水剂，其余均为C20砼。

施工现场配备1000L砼搅拌机1台，400L砼搅拌机2台，地泵一台。砼的浇筑采用机械搅拌，机械振捣。
砼运输采用地泵，导管及串筒配合。考虑到施工现场场地狭小，搅拌平台搭设位置若距浇筑地点较远，砼水平运输将用一吨翻配合。
2、施工缝的设置
　施工缝采用δ=3mm、宽300mm的钢板，施工缝衔接处钢板与钢板需错缝10cm。
施工缝在砼初凝前沿墙中心埋设，埋入深度15cm。砼初凝强度上来后对施工缝两侧的砼面进行凿毛处理。后序砼浇筑前，需对凿毛面用清水冲刷干净后，浇筑一层20—25ｍm水泥砂浆后，再进行砼的浇筑。
砼的养护
养护时间：在自然气温条件下，（高于+5ºC）应在浇筑后10～12小时内。炎夏时2-3小时。砼表面用塑料薄膜覆盖并浇水保持具有足够的润湿，养护时间不小于14天。
４、 模板
底板以下梁部位采用砌筑砖模，砖墙厚度120，砖模与土层间的缝隙用中砂填实。其它处主要采用定型钢模板及整体式钢模板，主楞采用Ф60钢管，局部配10×10木方。
为保证墙体厚度，两侧模板间用Ф10钢筋顶棍支撑，其长度＝墙厚-0.5～1cm，@1000×1000。顶棍预留出保护层厚度后与一侧墙钢筋网焊接，另一端做为自由端。

墙体模板：以斜撑及钢楞保持模板的垂直及位置，穿墙螺栓及横楞承受现浇砼的侧压力，墙模宽度的零数用小木方补足。
穿墙螺栓采用Ф12钢筋L=0.85ｍ，丝杆长7.5cm。穿墙螺栓中间焊翼环止水，螺栓布置@900×750。模板拆除后，沿螺栓四周凿4-5cm深的锥形槽，割除穿墙螺栓，用水泥砂浆补平凹处。
板、梁砼强度达到设计强度75%，其它达到50%方可拆除模板。
５、钢筋
池底板下层保护层采用条形砼带B=5cm，H=35mm ，C25砼。其布置见图。
板的架立筋采用Ф12圆钢弯制的马蹬。其形式见图
墙壁体钢筋成片绑扎。顶板下层钢筋保护层采用预制砼块。梁底保护层采用Ф25钢筋头。
墙体钢筋保护层用钢筋顶棍、拉结筋控制。拉结筋采用Ф８钢筋，其长度＝墙厚-2×保护层厚度，做为墙体双层钢筋网间距的控制筋，其间距1.5×1.0m。
６、 止水带
止水带沿墙壁中线布置，并用钢筋加固。接头应按其厚度分别采用折叠、咬接或搭接；搭接长度不得小于20mm，咬接或搭接必须采用双面焊接。不得在止水带上穿孔或用铁钉固定就位。

哈尔滨市高谊泵站提升泵房
及变配电间

施工组织设计

建设单位：
监理单位：
施工单位：
审　　核：
编　　制： 　
2000年3月21

目 录

一、工程概述
二、施工现场平面布置
三、施工方案
四、质量管理
五、保证降低工程成本措施
六、保证安全生产技术措施
七、保证文明施工措施
八、雨季施工措施
九、实物工程量表
十、施工进度计划
十一、施工网络计划
十二、劳动力需用量计划
十三、主要材料计划
十四、资金计划
十五、主要机具设备计划
