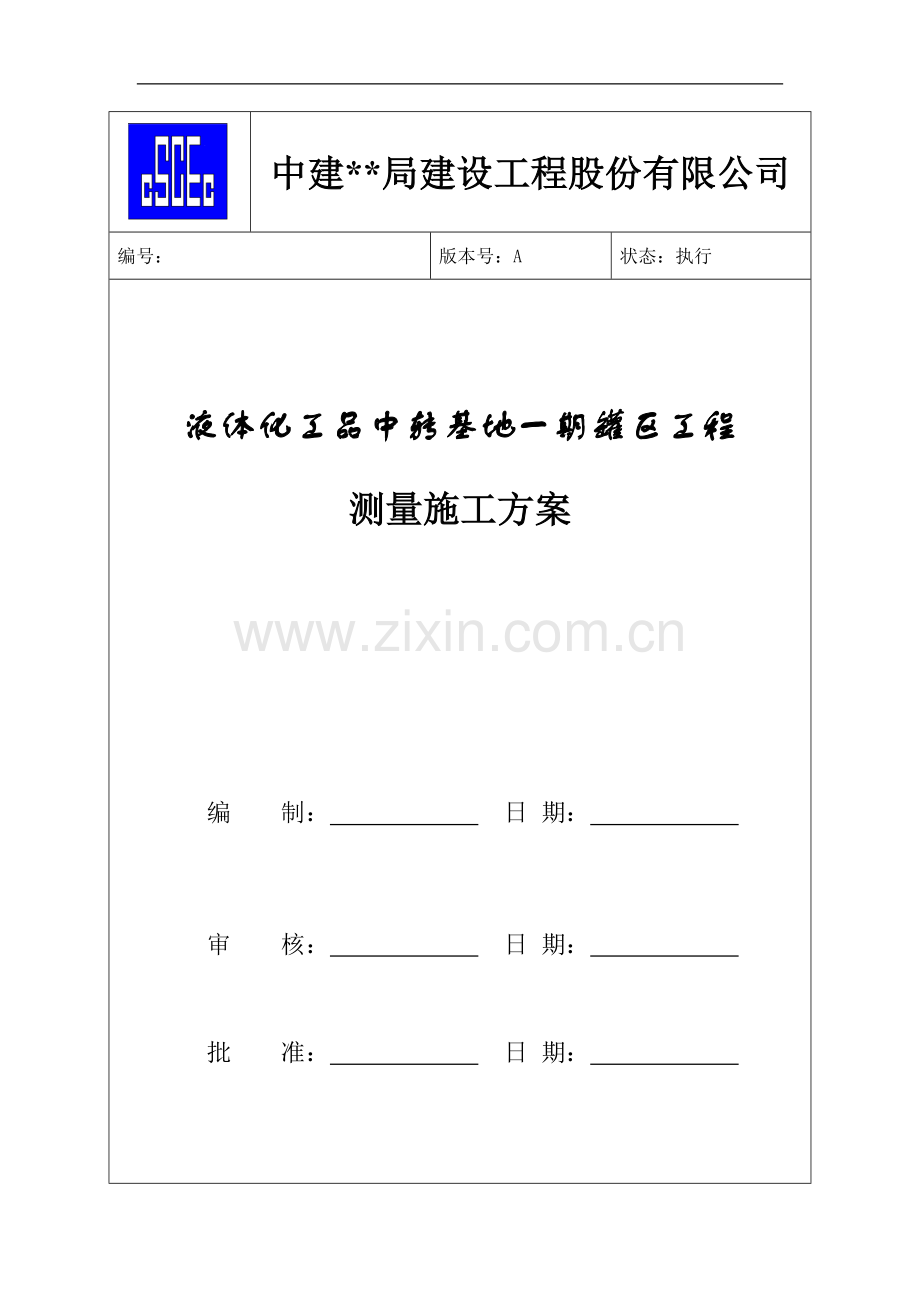

中建*局建设工程股份有限公司编号： 版本号：A状态：执行液体化工品中转基地一期罐区工程测量施工方案编 制： 日 期： 审 核： 日 期： 批 准： 日 期： 液体化工品中转基地一期罐区工程测量施工方案版本号：A状 态：执行目 录1.目的12.适用范围13.编制依据14.工程概况概述15.施工测量准备工作16.测量控制基准点复核及加密37.布设场地测量控制网48.基础施工测量79.主体施工测量710.装修施工测量9文件修改记录：版本号修改说明修改人审核人批准人液体化工品中转基地一期罐区工程测量施工方案1. 目的能够正确指导浙江*液体化工品中转基地一期罐区工程土建部分施测量放线施工正确和顺利的进行，规范现场控制点的布置和保护。2. 适用范围本方案仅适用于浙江*液体化工品中转基地一期罐区工程土建部分测量放线施工和对测量成果的保护工作。3. 编制依据浙江*液体化工品中转基地一期罐区工程施工图纸；施工组织设计；施工总体进度计划；工程测量规范(GB50026-93）；光学经纬仪检定规程（JJG414-94）；水准仪检定规程（JJG425-94）；钢卷尺检定规程；施工现场实际地形情况。4. 工程概况概述本工程土建部分包括综合楼工程、消防站工程、管墩及支架工程、防火堤工程和道路、水沟工程。综合楼工程，工程为地上三层，附属部分地上两层，建筑面积3561m2。本工程为框架结构，组合长度为79.670m，主楼部分横向宽度为15.500m，附属部分宽度为21.500m。本工程在1-9和2-1轴线间设置了一道变形缝。本工程的绝对标高为国家85黄海高程3.400m。消防站，工程为地上三层，局部四层，建筑面积2185m2。本工程为框架结构，组合长度为50.870m，横向宽度为17.500m。本工程在8和9轴线间设置了一道变形缝。本工程的绝对标高为国家85黄海高程3.300m。5. 施工测量准备工作5.1 技术准备5.1.1 检定与校对测量仪器、钢尺 电子经纬仪：按光学经纬仪检定规程（JJG414-94）规定要求送检。 水准仪：按水准仪检定规程（JJG425-94）规定要求送检。 钢尺：按钢卷尺检定规程规定要求送检。 以上测量仪器及钢卷尺在使用前必须按以上要求送法定计量单位检定，检测合格后才能投入本工程使用，以保证施工测量结果准确性。5.1.2 了解设计意图，校核设计图纸 与业主办理现场控制点或引测点的移交手续，并根据工程建筑结构特点、施工部署等确定轴线控制测设方法。 建筑总平面图的校核：校核总平面图上各定位点坐标与角度、距离是否对应；各建筑物的几何关系是否对应。 建筑施工图的校核：校核建筑物各轴线的间距、夹角及几何关系是否交圈；建筑物平、立、剖面及节点大样图的相关尺寸是否对应；各层相对高程与总平面图中有关部分是否对应。 结构施工图的校核：核对基础、各层之间的轴线关系是否一致；核对轴线尺寸、层高、结构尺寸（如：墙厚、柱断面、梁断面等）是否合理；对照建筑图，核对两者相关部位的轴线、尺寸、高程是否对应。 设备施工图的校核：对照建筑、结构施工图，核对有关设备的轴线尺寸及高程是否对应；核对设备基础、预留孔洞、预埋件位置、尺寸、高程是否与土建图一致。 了解各分部分项工程之间的关系，根据总体施工进度计划及施工工艺流程，确定各细部工程的轴线、标高放样时间、方法。5.2 主要测量设备准主要测量设备配置表序号仪器设备名称型号规格单位数量备注1电子经纬仪DT-05台1测设轴线2精密水准仪DSZ3-32台1标高控制、复核3激光铅垂仪JDJ2E台1竖向点位传递4钢卷尺50m把1量距、细部放线5塔尺把1标高数据传递6多功能检测尺套1质量监控7水平尺600mm把2水平度检测8线 锤套5垂直度检测9角度尺把2阴阳角度检测10钢卷尺5m把5距离测量11塞尺个2质量检测12百格网个5砌筑质量检测以上仪器设备均经技术监督局检定合格。5.3 主要测量人员及其工作职责5.3.1 测量工程师对本工程的测量放线工作负技术责任，审核测量方案，组织工程各部位的验线工作。5.3.2 测量员负责本工程测量放线工作，对本工程的测量放线工作负直接责任，并参加各分项工程的交接检查，负责填写有关工程报验单。6. 测量控制基准点复核及加密6.1 测量基准点的交接及复核进场之后根据业主提供的测量工程基准点在监理工程师的监督之下共同进行复测，对现场已有的平面坐标控制点及高程控制点进行复核，并建立平面总控制网和轴线控制网，将现场实际测量结果与所提供的原始数据进行比较，符合要求后办理交接手续，并向业主和监理分别提交一份测量成果，作为整个现场测控依据。6.2 测量控制点加密 根据现场实际情况，选定几个合理位置作为坐标控制点，并用砼标桩做好标志，标桩埋深不得浅于0.5m，也不得高于0.3m，标桩设置好后，根据业主提供的坐标控制点，用全站仪做导线加密控制网，其精度应满足GB50026-93要求后，报监理复核，经监理及甲方复核无误后，作为现场定位测量控制依据，同时每隔一段时间加以复核，以确保其准确性，满足施工测量要求。7. 布设场地测量控制网7.1 布设平面轴线控制网7.1.1 布网原则 根据建筑物形状及轴线尺寸，将工程划分为相对独立的3个测量分区，每个分区至少引测十字交叉的两条主轴线，分别建立轴线控制网，设立半永久性控制网标桩。 根据施工总平面布置图及现场的场容场貌和周围环境特点，在不受施工干扰且通视良好的位置设置各主轴线控制桩，同时在标桩上用红油漆做好显著标记。 根据施工需要，依据主轴线进行轴线加密和细部放线，形成轴线控制网。 施工过程中定期复查轴线控制网，确保测量精度。平面轴线控制网一、二见下图平面轴线控制网三（防火墙）见下图7.1.2 布网精度等级测距相对中误差测角中误差（）级1/20000107.1.3 主轴线网布置及观测方法 观测方法先根据现场实际情况，确定各主轴线引桩引出距离，根据建筑总平面图确定其坐标值；根据现场坐标控制加密点的坐标值，反算边长及方位角；利用经纬仪进行放样，测设出各轴线引桩位置。7.2 布设高程测量控制网7.2.1 布设方法在建筑物周边布设几个水准点，根据业主提供的高程控制点，用精密水准仪进行往返测量，测出其标高值作为标高基准点，并埋桩，待埋桩稳定后将桩点高程引出，经平差改正，闭合差控制在精度要求以内，测设出建筑物高程控制网，作为施工时标高引测的依据。水准点的埋设示意图如下，依据就近原则，引测施工控制标高，每层结构施工完后，用DS2精密水准仪抄平，弹出各层楼面标高+1.000m处水平线。水准点的埋设示意图7.2.2 高程控制网精度要求根据规范要求，闭合差在6mmn或20mmL之内。n往返测量测站数；L往返测量测线长度（km）8. 基础施工测量8.1 基础轴线引测采用外控法进行基础平面轴线的控制，利用地面上的轴线控制点，投测出各条轴线。经复核无误后，再根据所放的轴线进行细部定位放线。具体步骤如下： 校核轴线控制桩位置是否正确，有无碰动； 在控制线上用经纬仪向垫层上投测各区主轴线； 在垫层上闭合校核后，测设各加密轴线及细部轴线； 根据基础平面图，以各轴线为准，用墨线弹出基础施工所需的边界线、柱位线等； 经自检互检合格后，填写基础验线记录，报监理验线。8.2 基础标高引测 利用塔尺配合水准仪将标高传递到基坑内，同一水平面上所引测的高程点不得少于3个，用红油漆作为标志，并标明绝对高程和相对高程，在此基础上，用水准仪及塔尺进行标高传递。8.3 基础放线尺寸的允许误差长度L、宽度B（m）允许误差（mm）L(B)30530L(B) 601060L(B) 901590L(B)209. 主体施工测量9.1 轴线的竖向投测主体施工阶段采用内控法进行平面轴线的控制，利用激光铅直仪竖向投点。浇筑底层混凝土时，在通视条件良好、便于观测控制的位置布设内控点。内控点布置见附图2。每个内控点位预埋20020010钢板，钢板上刻画“十”字丝，“十”字丝的交叉点为精确的内控点位。从二层开始，每层各点位预留200200洞口，以便激光通过。放线时在首层架设激光铅直仪，将控制点位通过激光从预留洞口投射到施工层的接受靶上。内控点全部投射完毕后，先复核各点的距离和角度，确认无误后在各点位架设经纬仪进行平面轴线的测放。激光测量控制具体见下图。激光测量控制示意图9.2 标高的竖向传递高程传递可选择外边柱、楼梯间作为标高传递位置，用水准仪根据统一的0.000水平线，在各传递点处准确地测出相同的起始标高线；用钢尺沿竖直方向，向上量至施工层，并弹出整数标高线，各层的标高线均应由起始标高线向上直接量取；然后将水准仪安置在施工层，校测由下面传递上来的各水平线，较差应在3mm之内。在各层抄平时，应后视两条水平线以作校核。9.3 轴线竖向投测及标高竖向传递的允许误差高度允许误差（mm）每层3总高H30m530H 601060H 901590H 12020120H 150025150H 3010. 装修施工测量内部装修的局部平面位置的确定从结构施工中确定的结构控制轴线中引出，高程同样从结构施工高程中用水准仪转移至各控制点。水准仪转移时尽量遵循仪器使用过程中保持等距离测量的原则，以提高测量精度，使装修工作有精确的控制依据。外墙垂直轴线与高程均由内控轴线和高程点引出后，转移到外墙立面上，弹出竖向、水平控制线，以便外墙装修。在轴线点引出后，务必注意，内控法是逐层实施的，而外墙是从上至下的全长线条，因此需用激光经纬仪在外控点的辅助下，从上至下进行一次检测修正，逐层测量引起的间接微小误差，使垂直线贯穿于建筑物的整个外墙面，从而达到准确的测量外墙控制效果。
