预埋螺栓施工方案(终稿).doc

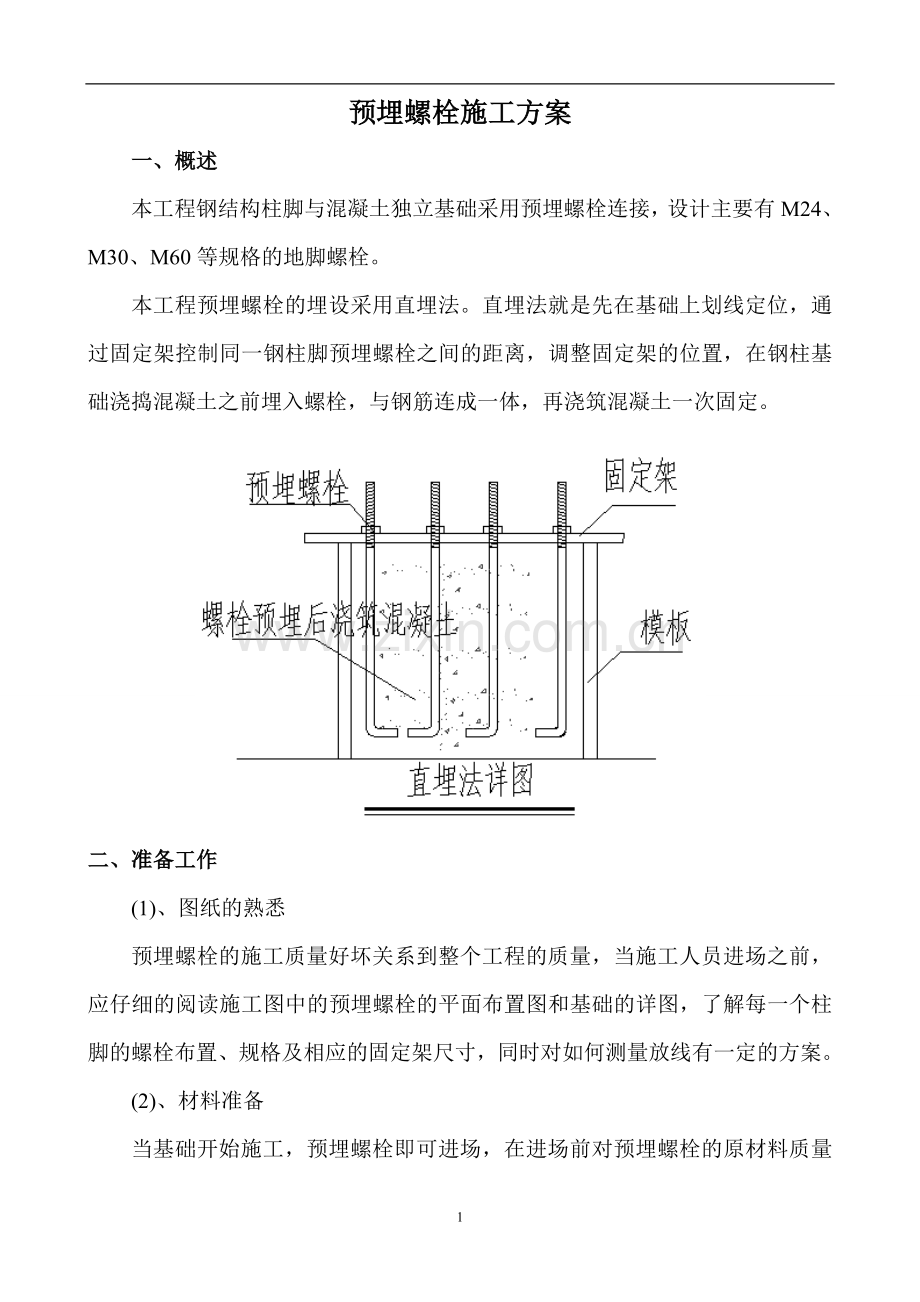

预埋螺栓施工方案一、概述本工程钢结构柱脚与混凝土独立基础采用预埋螺栓连接，设计主要有M24、M30、M60等规格的地脚螺栓。 本工程预埋螺栓的埋设采用直埋法。直埋法就是先在基础上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇捣混凝土之前埋入螺栓，与钢筋连成一体，再浇筑混凝土一次固定。 二、准备工作(1)、图纸的熟悉预埋螺栓的施工质量好坏关系到整个工程的质量，当施工人员进场之前，应仔细的阅读施工图中的预埋螺栓的平面布置图和基础的详图，了解每一个柱脚的螺栓布置、规格及相应的固定架尺寸，同时对如何测量放线有一定的方案。(2)、材料准备当基础开始施工，预埋螺栓即可进场，在进场前对预埋螺栓的原材料质量及外观质量进行检查，原材料检查的项目有：圆钢质量证明文件；螺栓出厂合格证，螺母质量证明书及出厂合格证；外观检查的项目有：螺栓的直径；螺栓的长度；螺栓的弯起长度；螺栓螺纹的长度；螺栓螺纹的质量（可随机按比例抽取，用螺母拧入，看拧入是否顺畅，咬合是否严密）；还应准备部分610的钢筋及3.2E40XX型焊条，以备螺栓与钢筋固定使用。(3)、工具准备在预埋螺栓施工过程中使用的工具主要有；A、测量工具；经纬仪；水准仪（配塔尺）；钢卷尺（5m、50m）；水平尺；线锤；为了保证预埋螺栓的施工质量，经纬仪、水准仪、钢卷尺等施工测量工具必须经计量部门进行定期鉴定，使用时必须在有效期内。经纬仪：一般钢结构工程采用精度在2s级以上的光学经纬仪，对于高层钢结构工程宜采用激光经纬仪，其精度应在1/2000之内。水准仪：按国家三、四等水准测量及工程测量用途要求，其精度应在 3.0/km。钢卷尺：应选用通过计量单位校准的钢卷尺，但在使用时应注意温度对测量值的影响：温度改正数=0.000011(tt0)L式中 L测量长度； t测量时的温度； t0标定长度时的温度，20。B、螺栓固定架，螺栓固定架应有深化设计排料，工厂制作，在使用前应进行仔细的检查，检查的项目有：螺孔的个数、直径、排列方式、螺孔与螺孔之间的距离。一般螺孔的直径比螺栓的直径0.5，在固定架使用前还应在架子上划出螺栓孔之间的中心线（如图）。 C、电焊机(4)、轴线及水准复核A、定位轴线复核预埋螺栓一进场，应立即对工程的定位轴线进行复核。B、水准点的复核对建设单位提供的水准点进行闭合测量，核对水准点，符合要求后将水准点引测到附近的建筑物或不宜损坏的地方，加以保护，同时保持视线畅通。三、施工方法1、测量定位根据柱平面布置图预埋螺栓的尺寸，计算出螺栓中心线与纵向轴线的距离L，然后两端在横向轴线量出距离L，定出两个点A、B。在A点上架设经纬仪进行调整后，对准B，固定经纬仪的水平转动盘，转动水准仪的竖向转动盘，分别定出整个纵向轴线上的各个基础上的纵向螺栓中心线，标注在基础的模板上，接着用同样的方法定出横向轴线上的螺栓横向中心线。2、标高引测在场地中央架设水准仪，将标高从基准水准点引测到各个柱基础的模板上（如图）。 3、摆放固定架将固定架放置在模板上，在摆放固定架时应注意固定架的纵横方向，将固定架用水平尺测量，将固定架放置平整，再将固定架的中心线与模板上划出的中心线用线锤对齐（如图）。 4、穿入螺栓当固定架放置好后，穿入预埋螺栓，用螺母将螺栓在固定架上固定，用钢卷尺丈量引测到模板上的标高与螺栓顶的距离，计算螺栓顶的标高，通过拧螺母来调整螺栓顶的标高。螺栓顶的标高参照柱平面布置图纸可计算得出，在穿入螺栓时，应尽量避免移动固定架，同时应避开基础的钢筋，使螺栓自然下垂，保证螺栓的垂直度。5、中心线复核当螺栓穿好后，再一次复核固定架中心线与基础模板上中心线是否对齐，如发现移动则再调整。6、螺栓固定螺栓在固定架上穿好，调整标高及固定架的位置，确认准确无误后，用准备好的钢筋将螺栓与埋设好的基础钢筋焊接连接，同时将钢筋的四周与模板顶紧，做到螺栓与基础钢筋及模板之间的位置都固定（如图），连接钢筋应上下设置两道。间距为4050cm。 7、拆除固定架当螺栓与基础钢筋、模板固定牢固，保证在浇筑混凝土时不会因浇捣原因引起螺栓移动，然后将螺母拧出，拆除固定架，准备下一个钢柱螺栓的预埋。8、螺栓螺纹的保护当螺栓埋设好后，必须在螺栓螺纹上涂适量的黄油，再用塑料纸包裹，用细铁丝上中下绑扎三道（如图）。以避免混凝土浇筑时砂浆污染螺纹，导致安装时螺母无法拧入。 四、钢结构吊装前对螺栓的复查及准备1、预埋螺栓复查的项目当基础混凝土浇筑好后，在钢结构构件进场准备吊装前，应对预埋螺栓进行全方位的复核，取得真实有效的数据，以备对螺栓做必要的校正和在安装过程中做调整。预埋螺栓主要应检查以下项目：(1)、预埋螺栓中心线的偏移；(2)、同一组螺栓之间的距离；(3)、螺栓露出长度；(4)、螺栓螺纹长度；(5)、支撑面的标高及水平度；2、划出安装纵横十字线为了在安装钢柱时钢柱的轴线位置，应此在基础上划出安装钢柱的纵横十字线，以便钢柱的中心线与纵横十字线对齐，在预埋螺栓复核时应将安装的纵横十字线在基础上划出。3、调整螺母的放置钢结构采用调整螺母（如图）来调整钢柱安装时的标高，应在钢结构吊装前统一测量，放置调整螺母，螺母的标高为钢柱柱脚底板的标高。五、质量要求及标准1、材料螺栓的规格、型号质量应符合设计要求和钢结构工程施工质量验收规范（GB502052001）的要求，螺栓所用的圆钢的质量证明文件、出厂合格证，螺母的质量证明文件。2、螺栓埋设的允许偏差项 目允许偏差（）支承面标高3.0水平度l/1000地脚螺栓（锚栓）螺栓中心偏移5.0（单层）2.0（多高层）螺栓（锚栓）露出长度30.0；0.0螺纹长度30.0；0.03、混凝土浇筑好后预埋螺栓的螺纹应完好，没有砂浆污染。六、注意事项1、预埋螺栓进场后，在指定地点按规格分类堆放，防止螺纹被碰撞而损坏。2、当测量放线时发现自己放的线与基础施工单位放的线有差别时，应通知基础施工单位一起进行检查，校正错误。3、螺栓与基础钢筋焊接固定时，应采用点焊，不得应焊接引起螺栓有效截面的减小。4、浇筑混凝土前，应对预埋螺栓进行检查，特别是间隔时间较长时。包括平面位置和标高是否符合设计图纸要求，若发现误差及时进行纠正。5、预埋螺栓外露部位，特别是螺纹部位在混凝土浇筑前应进行一次检查，凡未按要求涂黄油和包扎塑料布或包扎不严密，应返工重做，以免混凝土浇筑时被漏浆污染。6、在浇筑混凝土前应通知浇筑人员避免浇捣棒直接与预埋螺栓接触，以免移动螺栓位置。7、预埋螺栓施工人员在施工现场应遵守“安全生产六大纪律”等相关的安全规程，当在混凝土柱顶埋设预埋螺栓时，应系好安全带。8、在施工现场由于模板施工有铁钉等物体，施工人员应注意防止铁钉扎脚。9
