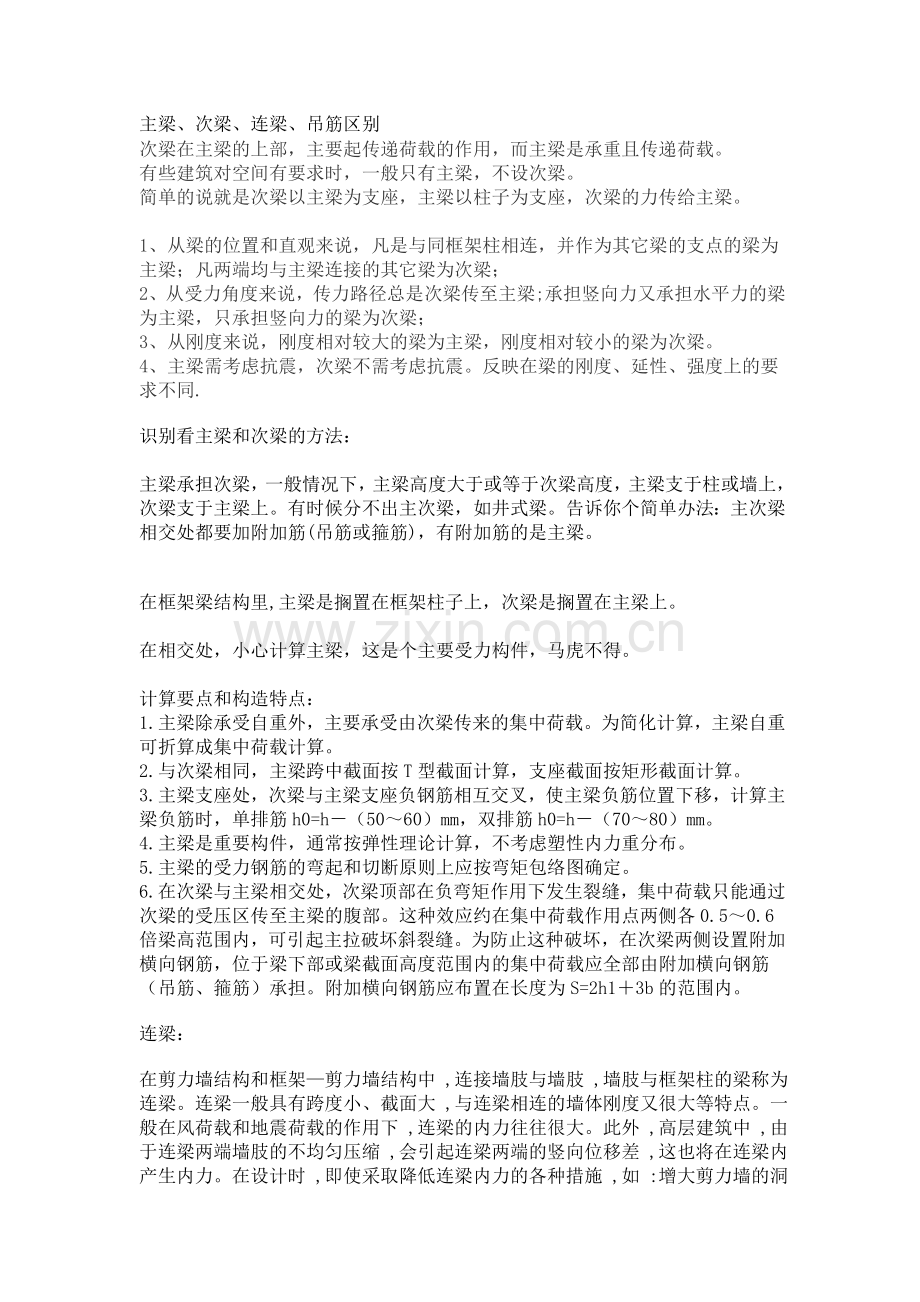

主梁、次梁、连梁、吊筋区别.doc

主梁、次梁、连梁、吊筋区别次梁在主梁的上部，主要起传递荷载的作用，而主梁是承重且传递荷载。 有些建筑对空间有要求时，一般只有主梁，不设次梁。简单的说就是次梁以主梁为支座，主梁以柱子为支座，次梁的力传给主梁。1、从梁的位置和直观来说，凡是与同框架柱相连，并作为其它梁的支点的梁为主梁；凡两端均与主梁连接的其它梁为次梁； 2、从受力角度来说，传力路径总是次梁传至主梁;承担竖向力又承担水平力的梁为主梁，只承担竖向力的梁为次梁； 3、从刚度来说，刚度相对较大的梁为主梁，刚度相对较小的梁为次梁。4、主梁需考虑抗震，次梁不需考虑抗震。反映在梁的刚度、延性、强度上的要求不同.识别看主梁和次梁的方法： 主梁承担次梁，一般情况下，主梁高度大于或等于次梁高度，主梁支于柱或墙上，次梁支于主梁上。有时候分不出主次梁，如井式梁。告诉你个简单办法：主次梁相交处都要加附加筋(吊筋或箍筋)，有附加筋的是主梁。在框架梁结构里,主梁是搁置在框架柱子上，次梁是搁置在主梁上。 在相交处，小心计算主梁，这是个主要受力构件，马虎不得。 计算要点和构造特点： 1.主梁除承受自重外，主要承受由次梁传来的集中荷载。为简化计算，主梁自重可折算成集中荷载计算。 2.与次梁相同，主梁跨中截面按T型截面计算，支座截面按矩形截面计算。 3.主梁支座处，次梁与主梁支座负钢筋相互交叉，使主梁负筋位置下移，计算主梁负筋时，单排筋h0=h（5060）mm，双排筋h0=h（7080）mm。 4.主梁是重要构件，通常按弹性理论计算，不考虑塑性内力重分布。 5.主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。 6.在次梁与主梁相交处，次梁顶部在负弯矩作用下发生裂缝，集中荷载只能通过次梁的受压区传至主梁的腹部。这种效应约在集中荷载作用点两侧各0.50.6倍梁高范围内，可引起主拉破坏斜裂缝。为防止这种破坏，在次梁两侧设置附加横向钢筋，位于梁下部或梁截面高度范围内的集中荷载应全部由附加横向钢筋（吊筋、箍筋）承担。附加横向钢筋应布置在长度为S=2h13b的范围内。连梁：在剪力墙结构和框架剪力墙结构中 ,连接墙肢与墙肢 ,墙肢与框架柱的梁称为连梁。连梁一般具有跨度小、截面大 ,与连梁相连的墙体刚度又很大等特点。一般在风荷载和地震荷载的作用下 ,连梁的内力往往很大。此外 ,高层建筑中 ,由于连梁两端墙肢的不均匀压缩 ,会引起连梁两端的竖向位移差 ,这也将在连梁内产生内力。在设计时 ,即使采取降低连梁内力的各种措施 ,如 :增大剪力墙的洞口宽度 ;在连梁中部开水平缝 ;在计算内力和位移时对连梁刚度进行折减 ;对局部内力过大层的连梁进行调整等 ,仍难使连梁的设计符合要求。 连梁的工作和破坏机理 在风荷载和地震荷载作用下 ,墙肢产生弯曲变形 ,使连梁产生转角 ,从而使连梁产生内力。同时连梁端部的弯矩、剪力和轴力又反过来减少了墙肢的内力和变形 ,对墙肢起到了一定的约束作用 ,改善了墙肢的受力状态。高层建筑剪力墙中的连梁在水平荷载作用下的破坏可分两种 ,即脆性破坏 (剪切破坏 )和延性破坏 (弯曲破坏 )。连梁在发生脆性破坏时就丧失了承载力 ,在沿墙全高所有连梁均发生剪切破坏时 ,各墙肢丧失了连梁对它的约束作用 ,将成为单片的独立梁。这会使结构的侧向刚度大大降低 ,变形加大 ,墙肢弯矩加大 ,并且进一步增加P效应 (竖向荷载由于水平位移而产生的附加弯矩 ),并最终可能导致结构的倒塌。连梁在发生延性破坏时 ,梁端会出现垂直裂缝 ,受拉区会出现微裂缝 ,在地震作用下会出现交叉裂缝 ,并形成塑性绞 ,结构刚度降低 ,变形加大 ,从而吸收大量的地震能量 ,同时通过塑性铰仍能继续传递弯矩和剪力 ,对墙肢起到一定的约束作用 ,使剪力墙保持足够的刚度和强度。在这一过程中 ,连梁起到了一种耗能的作用 ,对减少墙肢内力 ,延缓墙肢屈服有着重要的作用。但在地震反复作用下 ,连梁的裂缝会不断发展、加宽 ,直到混凝土受压破坏。 设计的建议 在墙肢和连梁的协同工作中 ,剪力墙应该具有足够的刚度和强度。在正常的使用荷载和风荷载作用下 ,结构应该处于弹性工作状态 ,连梁不应该产生塑性铰。在地震作用下 ,结构允许进入弹塑性状态 ,连梁可以产生塑性铰。根据抗震设计规范总则的要求 ,建筑物在遭受低于本地区设防烈度的多遇地震影响时 ,一般不损坏或不需修复仍可使用 ,当遭受高于本地区设防烈度的罕遇地震时 ,不致倒塌或发生危及生命的严重破坏。因此 ,剪力墙的设计应该保证不发生剪切破坏 ,也就是要求墙肢和连梁的设计符合强剪弱弯的原则 ,同时要求连梁的屈服要早于墙肢的屈服 ,而且要求墙肢和连梁具有良好的延性。 因此在实际工程中要使连梁设计满足强剪弱弯的原则就必须考虑以下几个方面 : 关于连梁刚度的折减。连梁由于跨高比小 ,与之相连的墙肢刚度大等原因 ,在水平力作用下的内力往往很大 ,连梁屈服时表现为梁端出现裂缝 ,刚度减弱 ,内力重分布。因此在开始进行结构整体计算时 ,就需对连梁刚度进行折减。根据钢筋混凝土高层建筑结构设计与施工规程第 4 1 7条规定 :“在内力与位移计算中 ,所有构件均可采用弹性刚度 ,在框架剪力墙结构中 ,连梁的刚度可予以折减 ,折减系数不应小于 0 55。”一般在实际设计中我们在 0 55 1之间取值 ,以符合截面设计的要求. 加连梁跨度减少高度。在连梁设计中 ,刚度折减后 ,仍可能发生连梁正截面受弯承载力或斜截面受剪承载力不够的情况 ,这时可以增加洞口的宽度 ,以减少连梁刚度。减少了结构的整体刚度 ,也就减少了地震作用的影响 ,使连梁的承载力有可能不超限。如果只是部分连梁超筋或超限 ,则可采取调整连梁内力来解决。调整的幅度不宜大于2 0 %,且连梁必须满足“强剪弱弯”的要求。 增加剪力墙厚度。亦即增加连梁的截面宽度 ,其结果一方面由于结构整体刚度加大 ,地震作用产生的内力增加 ,另一方面连梁的受剪承载力与宽度的增加成正比。由于该片墙厚增加以后 ,地震所产生的内力并不按墙厚增加的比例分配给该片剪力墙 ,而是小于这个比例 ,因此有可能使连梁的受剪承载力不超限。 提高混凝土等级。混凝土等级提高后 ,结构的地震作用影响增加的比例远小于混凝土受剪承载力提高的比例 ,有可能使连梁的受剪承载力不超限。 地震区高层建筑的剪力墙连梁 ,在进行了上述调整后 ,仍有部分不符合承载力要求时 ,可取连梁截面的最大剪压比限值确定剪力。然后按“强剪弱弯”的要求 ,配置相应的纵向钢筋。此时 ,如果不能保证连梁在大震时的延性要求 ,应重新计算整个结构 ,必要时调整结构布置 ,使连梁的承载力符合要求。 上述各种措施中 ,在能满足整体刚度的情况下 ,可先采用刚度折减 ,如仍超限可采用其余各种措施。 连梁的配筋计算 根据钢筋混凝土高层建筑结构设计和施工规程 ,在连梁设计方面 ,对于连梁非抗震设计 ,抗震设计时跨高比大于 2 5及小于 2 5两种情况 ,在截面受剪承载力及配筋方面均有不同规定。 在结构计算时这类连梁往往发生受剪承载力的超限 ,这时可以将受力筋均匀布置 ,同时考虑到连梁以承载水平荷载为主 ,支座弯矩主要由水平荷载引起 ,在反复的水平荷载作用下支座截面上、下受拉筋面积相近 ,可以采用截面对称配筋。在连梁配筋中 ,配置平行筋往往导致斜向受拉破坏或由于箍筋过量而发生剪切滑移破坏 ,这些破坏将导致连梁的滞回曲线变坏 ,耗能能力下降。若采用菱形配筋方式 ,可以克服这些不足之处。 高层建筑剪力墙连梁的设计受很多因素的制约。连梁的内力和剪力墙的多少、每片剪力墙的水平力大小、连梁的刚度、与之相连的墙肢刚度等都有关。因此在设计时 ,问题是比较复杂的 ,设计时要把互相制约的因素统一协调 ,以取得比较理想的结果。吊筋：吊筋就是在主、次梁交接处在主梁上加设的承受次梁传递集中力的一种构造筋，可参考一下03G101-1图集62、63、64页的有关说明。
