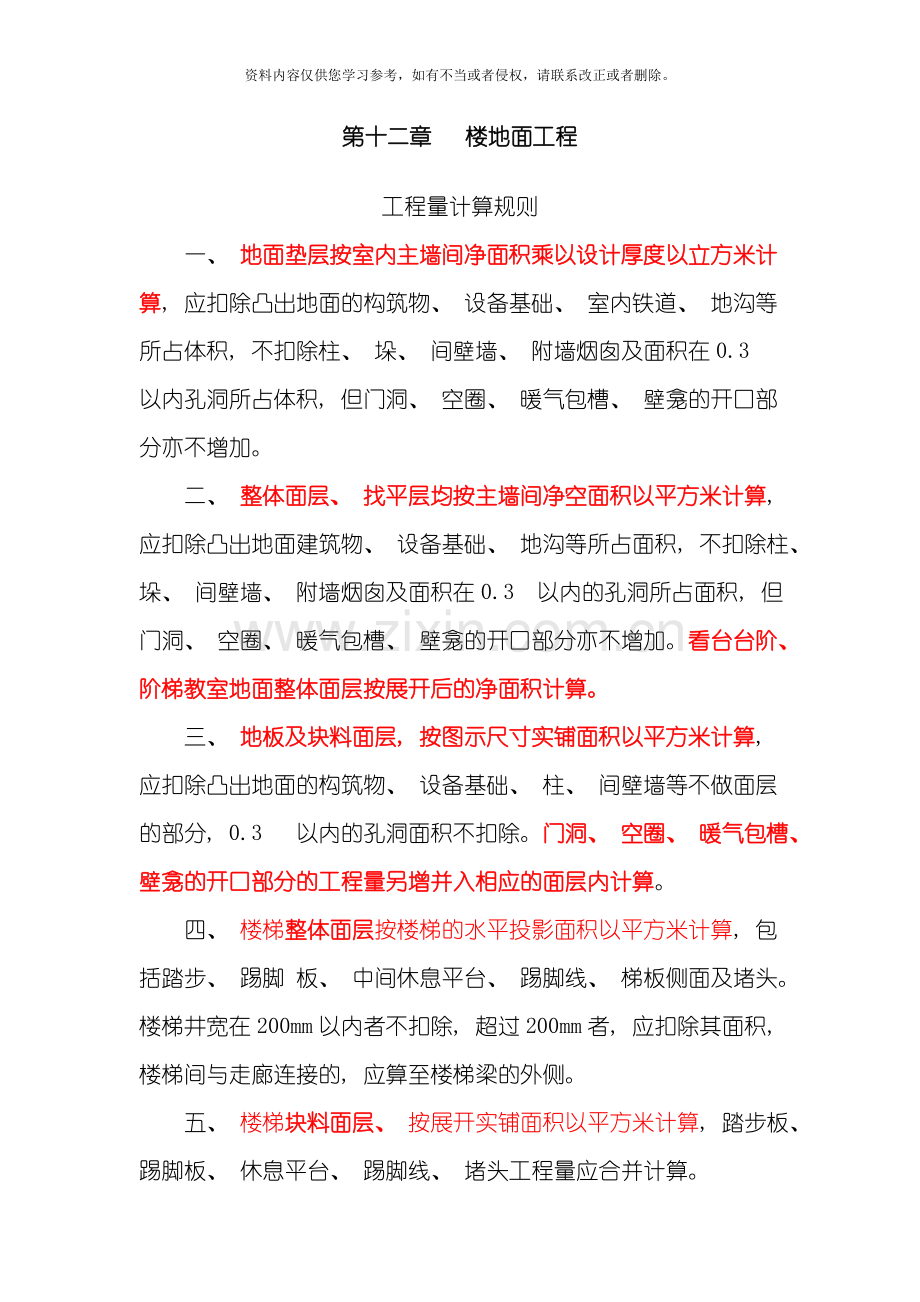

第十二章  楼地面工程
工程量计算规则
一、 地面垫层按室内主墙间净面积乘以设计厚度以立方米计算, 应扣除凸出地面的构筑物、 设备基础、 室内铁道、 地沟等所占体积, 不扣除柱、 垛、 间壁墙、 附墙烟囱及面积在0.3以内孔洞所占体积, 但门洞、 空圈、 暖气包槽、 壁龛的开口部分亦不增加。
二、 整体面层、 找平层均按主墙间净空面积以平方米计算, 应扣除凸出地面建筑物、 设备基础、 地沟等所占面积, 不扣除柱、 垛、 间壁墙、 附墙烟囱及面积在0.3以内的孔洞所占面积, 但门洞、 空圈、 暖气包槽、 壁龛的开口部分亦不增加。看台台阶、 阶梯教室地面整体面层按展开后的净面积计算。
三、 地板及块料面层, 按图示尺寸实铺面积以平方米计算, 应扣除凸出地面的构筑物、 设备基础、 柱、 间壁墙等不做面层的部分, 0.3 以内的孔洞面积不扣除。门洞、 空圈、 暖气包槽、 壁龛的开口部分的工程量另增并入相应的面层内计算。
四、 楼梯整体面层按楼梯的水平投影面积以平方米计算, 包括踏步、 踢脚 板、 中间休息平台、 踢脚线、 梯板侧面及堵头。楼梯井宽在200mm以内者不扣除, 超过200mm者, 应扣除其面积, 楼梯间与走廊连接的, 应算至楼梯梁的外侧。
五、 楼梯块料面层、 按展开实铺面积以平方米计算, 踏步板、 踢脚板、 休息平台、 踢脚线、 堵头工程量应合并计算。

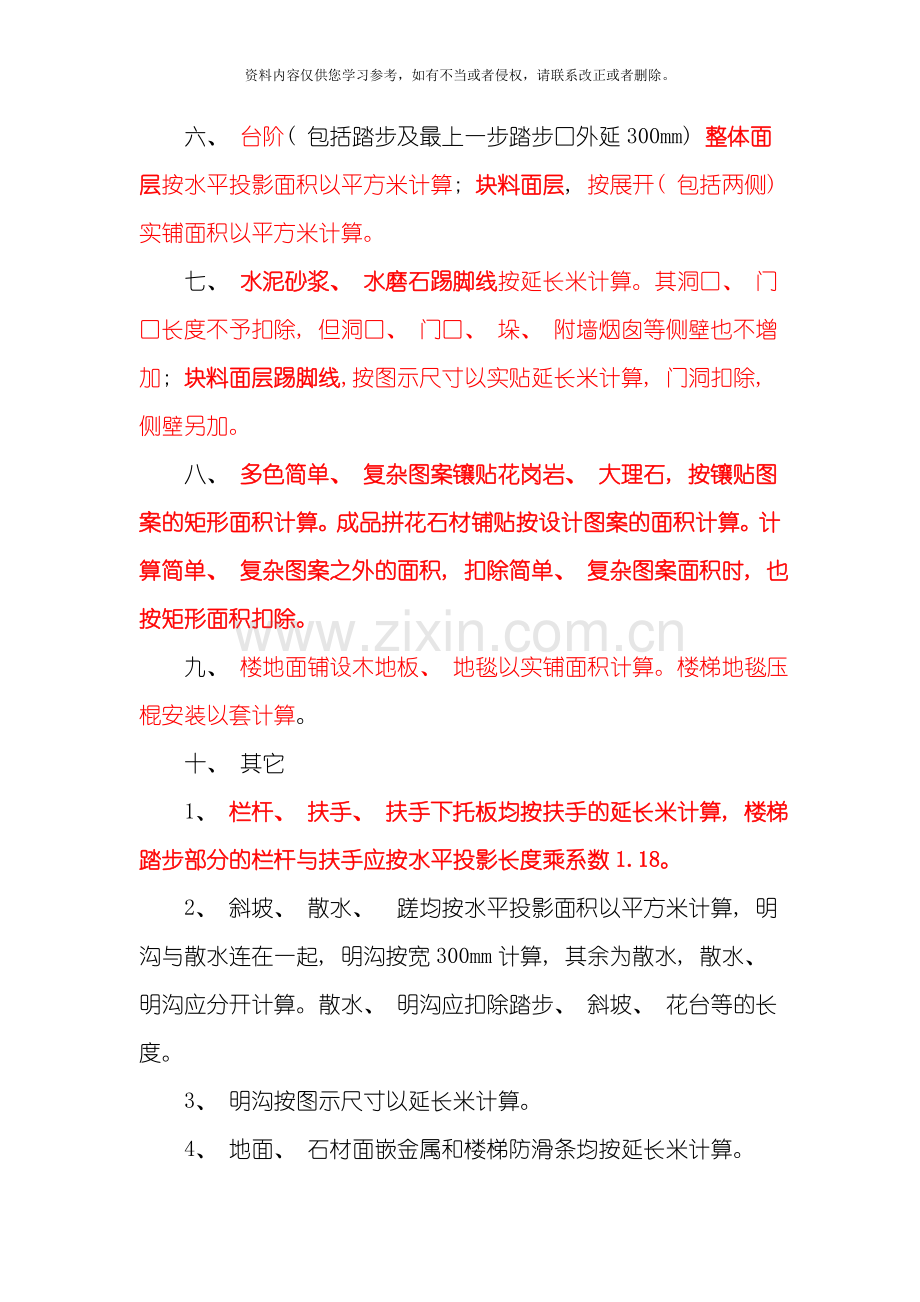

六、 台阶( 包括踏步及最上一步踏步口外延300mm) 整体面层按水平投影面积以平方米计算; 块料面层, 按展开( 包括两侧) 实铺面积以平方米计算。
七、 水泥砂浆、 水磨石踢脚线按延长米计算。其洞口、 门口长度不予扣除, 但洞口、 门口、 垛、 附墙烟囱等侧壁也不增加; 块料面层踢脚线,按图示尺寸以实贴延长米计算, 门洞扣除, 侧壁另加。
八、 多色简单、 复杂图案镶贴花岗岩、 大理石, 按镶贴图案的矩形面积计算。成品拼花石材铺贴按设计图案的面积计算。计算简单、 复杂图案之外的面积, 扣除简单、 复杂图案面积时, 也按矩形面积扣除。
九、 楼地面铺设木地板、 地毯以实铺面积计算。楼梯地毯压棍安装以套计算。
十、 其它
1、 栏杆、 扶手、 扶手下托板均按扶手的延长米计算, 楼梯踏步部分的栏杆与扶手应按水平投影长度乘系数1.18。
2、 斜坡、 散水、 蹉均按水平投影面积以平方米计算, 明沟与散水连在一起, 明沟按宽300mm计算, 其余为散水, 散水、 明沟应分开计算。散水、 明沟应扣除踏步、 斜坡、 花台等的长度。
3、 明沟按图示尺寸以延长米计算。
4、 地面、 石材面嵌金属和楼梯防滑条均按延长米计算。
定额使用说明
一、 本章中各种砼、 砂浆强度等级、 抹灰厚度, 设计与定额规定不同时, 能够换算。
二、 本章整体面层子目中均包括基层与装饰面层。找平层砂浆设计厚度不同, 按每增、 减5mm找平层调整。粘结层砂浆厚度与定额不符时, 按设计厚度调整。地面防潮层按第十七章的相应项目执行。
三、 整体面层、 块料面层中的楼地面项目, 均不包括踢脚线工料; 水泥砂浆、 水磨石楼梯包括踏步、 踢脚板、 踢脚线、 平台、 堵头, 不包括楼梯底抹灰( 楼梯底抹灰另按第十四章的相应项目执行) 。
四、 踢脚线高度是按150mm编制的, 如设计高度与定额高度不同时, 整体面层不调整, 块料面层( 不包括粘贴砂浆材料) 按比例调整, 其它不变。
五、 菱苦土、 水磨石面层定额项目已包括酸洗打蜡工料, 设计不做酸洗打蜡, 应扣除定额中的酸洗打蜡材料费及人工0.51工日/10, 其余项目均不包括酸洗打蜡, 应另列项目计算。
六、 大理石、 花岗岩面层镶贴不分品种、 拼色均执行相应定额。包括镶贴一道墙四周的镶边线( 阴、 阳角处含45°角) , 设计有两条或两条以上镶边者, 按相应定额子目人工乘1.10系数( 工程量按镶边的工程量计算) , 矩形分色镶贴的小方块, 仍按定额执行。
七、 花岗岩、 大理石板局部切除并分色镶贴成折线图案者称”简单图案镶贴”。切除分色镶贴成弧线形图案者称”复杂图案镶贴”, 该两种图案镶贴应分别套用定额。凡市场供应的拼花石材成品铺贴, 按拼花石材定额执行。
八、 大理石、 花岗岩板镶贴及切割费用已包括在定额内, 但石材磨边未包括在内。设计磨边者, 按第十七章相应子目执行。
九、 对花岗岩地面或特殊地面要求需成品保护者, 不论采用何种材料进行保护, 均按第十七章相应项目执行, 但必须是实际发生时才能计算。
十、 扶手、 栏杆、 栏板适用于楼梯、 走廊及其它装饰性栏杆、 栏板、 扶手, 栏杆定额项目中包括了弯头的制作、 安装。
设计栏杆、 栏板的材料、 规格、 用量与定额不同, 能够调整。定额中栏杆、 栏板与楼梯踏步的连接是按预埋件焊接考虑的, 设计用膨胀螺栓连接时, 每10m另增人工0.35工日, M10×100膨胀螺栓10只, 铁件1.25kg, 合金钢钻头0.13只, 电锤0.13台班。
十一、 楼梯、 台阶不包括防滑条, 设计用防滑条者, 按相应定额执行。螺旋形、 圆弧形楼梯贴块料面层按相应项目的人工乘系数1.20, 块料面层材料乘系数1.10, 其它不变。现场锯割大理石、 花岗岩板材粘贴在螺旋形、 圆弧形楼梯面, 按实际情况另行处理。
十二、 斜坡、 散水、 明沟按苏J9508图编制的, 均包括挖( 填) 土、 垫层、 砌筑、 抹面。采用其它图集时, 材料含量能够调整, 其它不变。
十三、 通往地下室车道的土方、 垫层、 砼、 钢筋砼按相应章节项目执行
例题解析
案例
二、 ( 本题初级20分, 中高级25分) ( 初级做第1个问题, 中、 高级做1、 2两个问题)
某大厅内地面垫层上水泥砂浆镶贴花岗岩板, 20厚1: 3水泥砂浆找平层, 8厚1: 1水泥砂浆结合层。具体做法如图所示: 中间为紫红色, 紫红色外围为乳白色, 花岗岩板现场切割, 四周做两道各宽200mm黑色镶边, 每道镶边内侧嵌铜条4×10mm, 其余均为600×900mm芝麻黑规格板; 门槛处不贴花岗岩; 贴好后应酸洗打蜡, 并进行成品保护。材料市场价格: 铜条12元/m, 紫红色花岗岩600元/m2, 乳白色花岗岩350元/m2, 黑色花岗岩300元/m2, 芝麻黑花岗岩280元/m2。( 其余未作说明的按计价表规定不作调整)
1、 根据题目给定的条件, 按04计价表规定对该大厅花岗岩地面列项并计算各项工程量;
2、 根据题目给定的条件, 按04计价表规定计算该大厅花岗岩地面的各项计价表综合单价。

答案:
二、 ( 本题初级20分)
( 一) 花岗岩地面各项工程量计算表
项目名称
工程量计算式
单位
数量
中间多色简单图案花岗岩镶贴
6*9【或10.8( 紫红) +27( 芝麻黑) +16.2( 乳白) 】【3】
m2
54【0.5】
地面铺贴黑色花岗岩( 镶边)
0.2*【(12.8+18.8-0.2*2)*2【2】+(12.8-0.8*2+18.8-1.1*2-0.2*2)*2【2】】
m2
23.44【1】
地面铺贴芝麻黑花岗岩
12.8*18.8-54-23.44【3】( 符合自己的计算逻辑得2分)
m2
163.2【1】
石材板缝嵌铜条
(12.8-0.2*2+18.8-0.2*2)*2【1.5】+(12.8-1*2+18.8-1.3*2)*2【1.5】
m
115.6【1】
花岗岩酸洗打蜡, 成品保护
12.8*18.8【3】
m2
240.64【0.5】

案例
二、 ( 本题20分)
某餐厅楼梯栏杆如下图所示。采用型钢栏杆, 成品榉木扶手。设计要求栏杆25×25方管与楼梯用M8×80膨胀螺栓连接。木扶手漆聚酯亚光漆三遍。型钢栏杆防锈漆一遍, 黑色调和漆三遍。装饰单位二级资质, 人工按60元/工日计算, 成品榉木扶手价格85元/m, 其余材料价格按照计价表。( 注: 25×4扁钢0.79kg/m, 25×25×1.5方钢管1.18 kg/m) 。
1、 计算1m长楼梯栏杆的型钢用量;
2、 编制1m长楼梯栏杆的工程量清单及其相应的综合单价。

(一)1m长楼梯栏杆的型钢用量

序号
名 称
单 位
数量( 列简要计算过程)
1
25×4扁钢
kg
(1.00+0.42+0.85+0.45+0.55+0.42+0.30)×0.79×1×1.06=3.341kg
2
25×25×1.5方管
kg
(0.95×1+0.85×2)×1.18×1×1.06=3.315kg(设计用量调整)
3

( 实务教材有损耗的说明)

(二)套用计价表子目综合单价计算表
计价表编号
子目名称
单位
数量
综合单价( 列简要计算过程) ( 元)
合价( 元)
12-162换
6-40
型钢栏杆
10m
0.1
人工费:( 8.15-2.85+0.35+1.25÷1000×36)×60=341.7
机械费:201.91+0.13×8.14+1.25÷1000×1066.62=204.3
材料费:543.07-232.66+85×10.6( 成品扶手, 因此扣除硬木加括号内换算) -143.4-152.29+(10×0.95+0.13×19) ( 螺栓和钻头) +3.341×3×10+3.315×3.25×10( 方管与扁钢) +1.25÷1000×3580.47( 铁件) =928.13
管理费:(341.7+204.3)×48%=262.08
利润: (341.7+204.3)×15%=81.9
综合单价:341.7+204.3+928.13+262.08+81.9=1816.84
181.81
16-167换
木扶手亚光聚酯清漆3遍
10m
0.1
0.74×60×(1+48%+15%)+25.36=97.73
9.77
16-260
金属面调和漆二遍
t
0.067
1.98×60×(1+48%+15%)+55.92=249.5697.73
16.72
16-262
金属面增加调和漆一遍
t
0.067
0.95×60×(1+48%+15%)+28.48=121.39
8.13
16-264
金属面防锈漆一遍
t
0.067
1.08×60×(1+48%+15%)+46.96=152.58
10.2
小 计

226.63
(三)分部分项工程量清单综合单价
序号
项目编码
项目名称
项目特征
单位
数量
综合单价
1

硬木扶手
型钢楼梯栏杆
榉木扶手成品安装, 25×25方钢管、 25×4扁铁型钢, 与楼梯用M8×80膨胀螺栓连接。木扶手刷聚酯亚光漆三遍, 型钢栏杆防锈漆一遍, 黑色调和漆三遍。
m
1
226.63

三、 ( 本题35分)
某装饰二级施工企业承接某单位12层办公楼装饰工程, 其中某房间楼面花岗岩铺贴如下图所示.。”1”代表白色花岗岩, ”2”代表黑色花岗岩, ”3”代表米黄色花岗岩, ”4”代表紫色花岗岩, 墙体厚度240, 四周采用200mm宽黑色花岗岩镶边, 小圆直径d=2m, 小圆直径D=4.8m。施工时先在现浇板上刷素水泥浆一遍, 结合层采用30mm厚干硬性水泥砂浆, 施工完毕后进行酸洗打蜡。假设白色、 黑色、 米黄色及紫色花岗岩的市场价格分别为510元/㎡、 320元/㎡、 580元/㎡、 300元/㎡, 其它材料价格按04计价表, 人工单价为60元/工日。
1、 按计价表规定计算复杂图案的工程量及各石材的定额含量
2、 请按清单计价规范和计价表规定, 编制该房间楼面工程的分部分项工程工程量清单及其相应的综合单价。( 未作说明的按计价表规定不作调整)

楼面拼花布置图 (门洞口宽度为1200mm)
(一)根据计价表计算规则计算工程量
序号
项目名称
计算公式
计量单位
工程量
1
复杂图案
复杂图案工程量＝4.8×4.8＝23.04(m2)
(1)白色:
b＝2.4－1＝1.4(m)h＝2×2.4×sin36°＝2.82(m)
面积A1＝1.4×2.82×5个＝19.78(m2)
(2)黑色:
b＝2×r﹒sin36°＝1.176(m)h＝2.4－r﹒cos36°＝1.59(m)
面积A2＝1.176×1.59×5个＝9.35(m2)
(3)米黄色:面积A3＝2×2＝4(m2)
(4)紫红色:
③ ④ 1块
② ⑦ 1块
⑤ 1块
⑥ 1块
① ⑧ 0.25块
面积小计: A4＝4.25块×0.6×0.6×4个＝6.12(m2)
面积合计: 19.78＋9.35＋4＋6.12＝39.25(m2)
白色花岗岩定额含量:19.78×10.2÷39.25=8.757(㎡/10㎡)
黑色花岗岩定额含量:9.35×10.2÷39.25=4.139(㎡/10㎡)
米黄花岗岩定额含量:4×10.2÷39.25=1.771(㎡/10㎡)
紫色花岗岩定额含量:6.12×10.2÷39.25=2.709(㎡/10㎡)
10㎡
2.304
2
楼面铺贴花岗岩(镶边)
7.6×7.6-7.2×7.2+0.24×1.2=6.208㎡
10㎡
0.6208
3
楼面铺贴花岗岩
7.6×7.6-23.04-6.208=28.8㎡
10㎡
2.88
4
花岗岩楼面酸洗打蜡
7.6×7.6+0.24×1.2=58.048㎡
10㎡
5.8048

(二)套用计价表子目综合单价计算表
计价表编号
项目名称
单位
数量
单价计算
合价
12-65
复杂图案
10㎡
2.304
(5.88×1.2×60+19.42)×(1+48%+15%)+2841.46-2750
+8.757×510+4.139×320+1.771×580+2.709×300-20.52-35.61+45.97×0.28+0.303×162.16( 水泥砂浆换成干硬性水泥砂浆) =8449.50
19467.65
12-57
黑色花岗岩镶边
10㎡
0.6208
(4.22×60+4.96)×(1+48%+15%)+2620.52-2550+320×10.2)=3755.32
2331.3
12-57
紫色花岗岩铺贴
10㎡
2.88
(4.22×60+4.96)×(1+48%+15%)+2620.52-2550+
30010.2)=3551.32
10227.80
12-121
酸洗打蜡
10㎡
5.8048
0.48×60×(1+48%+15%)+4.32=51.26
297.55
12-121
人工降效
%
7.5
(5.88×1.2×60×2.304+4.22×60×0.6208+4.22×60×2.88+0.48×60×5.8048)×(1+48%+15%)=3307.27
248.05
合 计
32572.35

(三) 分部分项工程量清单综合单价
项目编码
项目名称
计量单位
计算公式
综合单价

石材楼面
㎡
32572.35÷58.048=561.13元/㎡
561.13

试卷
二、 ( 本题25分)
某市一学院舞蹈教室, 木地板楼面, 木龙骨与现浇楼板用M8×80膨胀螺栓固定@400×800 mm, 不设木垫块。做法如下图所示, 面积328 m2。硬木踢脚线设计长度90m, 毛料断面120×20 mm, 钉在砖墙上, 润油粉、 刮腻子、 聚氨酯清漆三遍。请按清单计价规范和计价表规定, 编制该教室木地板楼面工程的分部分项工程工程量清单及其相应的综合单价。( 未作说明的按计价表规定不作调整)

答案:
序号
项目编码
项目名称
项目特征
单位
数量( 列简要计算过程)
1

木地板
1、 60*60木龙骨, 400中距, 50*50横撑, 中距800
2、 M8*80膨胀螺栓固定@400*800
3、 18mm细木工板, 单面砂皮
4、 免刨免漆实木地板
m2
328
2

木质踢脚线
1、 高度120mm 2、 20厚毛料
3、 聚氨脂清漆三遍
m2
90*0.12=10.8

套用计价表子目综合单价计算表
计价表编号
子目名称
单位
数量
综合单价( 列简要计算过程) ( 元)
合价( 元)
12-125换
铺设木楞及细木工板
10 m2
32.8
872.95+0.95*1.02*10/0.4*0.8( 膨胀螺栓个数及单价) +0.4*8.14*1.37( 电锤) +(60*60/60*50-1)*0.082*1599( 木龙骨) +10.5*32.69-10.5*55-0.02*1599
( 不设木垫块) =667.68
21899.90
12-129
免刨免漆地板
10 m2
32.8
2362.43
66487.70
小计

88387.6
12-137
硬木踢脚线制作安装
100 m
0.9
1165.41-0.33*(1-120/150)*2449=1003.78
903.40
16-106
踢脚线聚氨脂清漆三遍
10 m
9
39.04
351.36
小计

1254.76
分部分项工程量清单综合单价
项目名称
计 算 公 式
综合单价( 元)
木地板
88348.24/328
269.47
木质踢脚线
1254.76/10.8
116.18

三、 ( 初级做问题1、 2, 分值20分; 中级全做, 分值25分)
某室内大厅大理石楼面由装饰一级企业施工, 做法: 20厚1:3水泥砂浆找平, 8厚1:1水泥砂浆粘贴大理石面层, 贴好后酸洗打蜡。人工50元/工日, 红色大理石700元/㎡( 图案由规格500×500mm石材做成) , 其余材料价格按照计价表, 沿红色大理石边缘四周镶嵌2×15mm铜条( 计入红色大理石清单项目综合单价中) 。
1、 按照计价表有关规定列项计算工程量;
2、 按照清单计价规范要求列项、 计算清单工程量, 并描述项目特征;
3、 进行红色图案大理石楼面分部分项工程清单综合单价计算。

(一)列项, 根据计价表计算规则计算工程量
序号
项目名称
计量
单位
工程量
计算公式
1
楼面水泥砂浆贴大理石(白)
㎡
4.96
6.4×6.4-6.0×6.0
2
楼面水泥砂浆普通贴大理石(黑)
㎡
36.00
6.0×6.0-5=31
3
楼面水泥砂浆复杂镶贴大理石
㎡
5.00
1.0×1.0×5
(二)工程量清单编制
序号
项目编码
项目名称
项目特征
计量单位
工程数量
1

大理石楼面
1.1:3水泥砂浆找平层20厚;
2.1:1水泥砂浆粘结层8厚;
3. 白色大理石面层,
规格石材500×500;
4.酸洗打蜡; )
㎡
6.4×6.4-6×6＝4.96

2

大理石楼面
1.1:3水泥砂浆找平层20厚;
2.1:1水泥砂浆粘结层8厚;
3. 黑色大理石面层,
规格石材500×500;
4.酸洗打蜡;
㎡
6×6-3.14*0.5*0.5*5
=32.08
3

大理石楼面
(0.5分)
1.1:3水泥砂浆找平层20厚;
2.1:1水泥砂浆粘结层8厚;
3.红色大理石面层, 复杂图案, 规格石材500×500;
4.酸洗打蜡;
5.镶嵌2×15铜条
㎡
3.14*0.5*0.5*5=3.93

(三) 室内红色图案大理石楼面工程量清单报价的编制
计价表编号
项目名称
单位
数量
单价计算
合价
12-63换
楼面水泥砂浆贴大理石复杂图案
10㎡
0.393
(5.6*1.2*50+16.61)*(1+56%+15%)+ 5/3.93*10*700-1650+1738.37=9597.19
3742.9
12-121换
楼面大理石酸洗打蜡
10㎡
0.393
0.48*50*(1+56%+15%)+4.32=45.36
17.69
12-115换
镶嵌铜条
10m
1.57
0.08*50*(1+56%+15%)+10.2*3.5+0.42=42.96
67.45
合计
3828.04
综合单价3828.04/3.93=974.06(0.5分)
考题
二、 ( 本题25分) 某大厦装修二楼会议室地面。具体做法如下: 现浇混凝土板上做40厚C20细石混凝土找平, 20厚1:2防水砂浆上铺设花岗岩( 如图所示) , 需进行酸洗打蜡和成品保护。综合人工单价为40元/工日, 管理费费率48%, 利润费率15%, 其它按计价表规定不作调整。请按有关规定和已知条件, 编制该会议室地面分部分项工程量清单( 按不同颜色花岗岩设立清单项目) , 并计算黑色花岗岩地面的清单综合单价。

分部分项工程量清单( 10分)

黑色花岗岩地面计价表子目综合单价计算表( 15分)

黑色花岗岩地面工程量清单综合单价( 1分)
计算公式
综合单价( 元)
( 103.35+27.57+12.2+4969.24) /7.74=5190.25/7.74
( 计算式正确0.5分)
670.57
( 0.5分)
