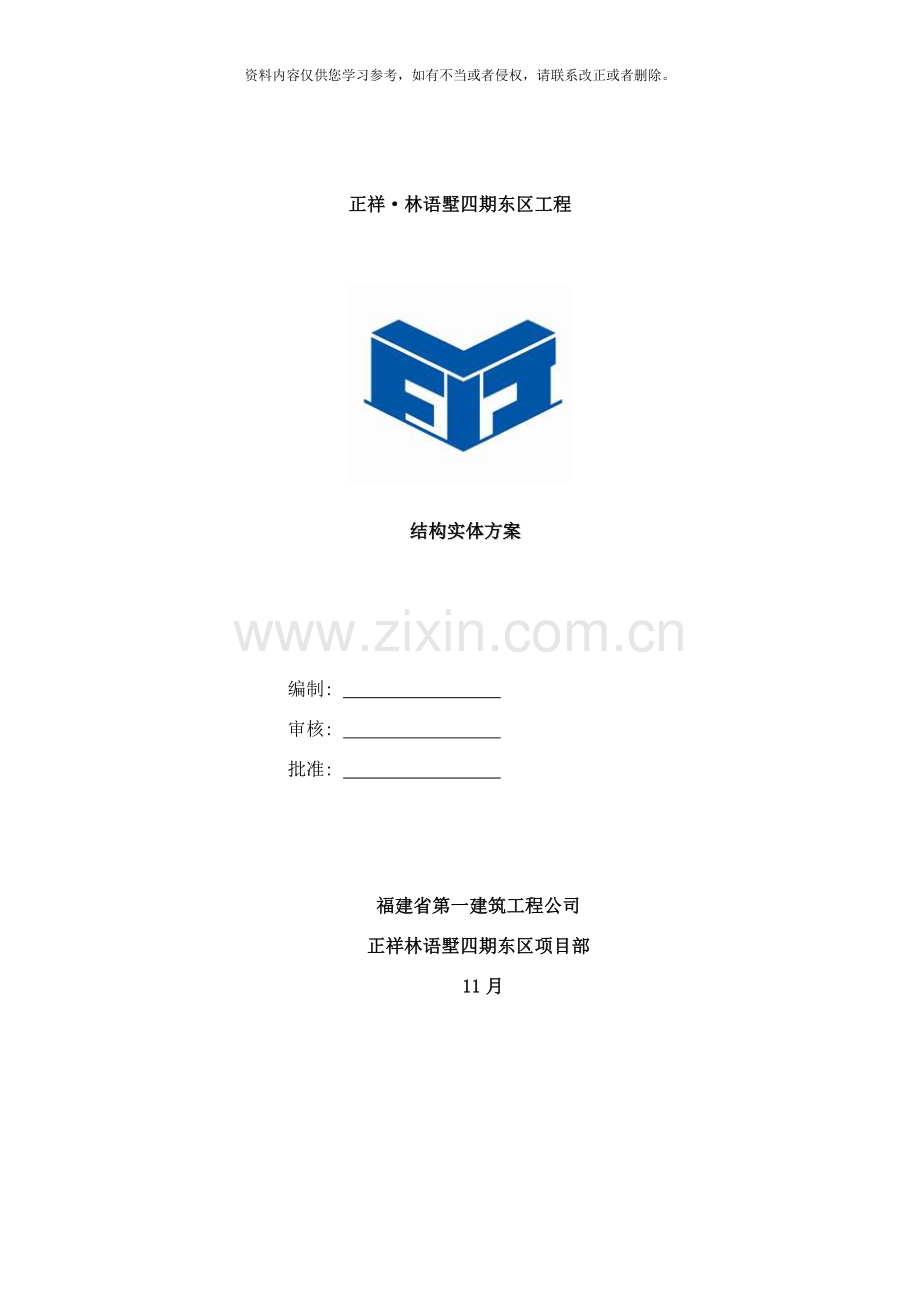

正祥·林语墅四期东区工程

结构实体方案

编制:
审核:
批准:

福建省第一建筑工程公司
正祥林语墅四期东区项目部
11月

目 录

一、 工程概况 1
二、 结构实体检验的编制依据 1
三、 结构实体砼强度检验 1
四、 结构实体钢筋保护层厚度检验 8
五、 主要试验器具需要量计划表 9
六、 结构实体检验工作领导小组 9

一、 工程概况
工程名称
正祥·林语墅四期东区
工程地址
闽侯县旗山路10号
工程类别
Ⅰ类
建筑总面积
17万 m2
建设单位
正祥置业发展有限公司
勘察单位
广西华蓝岩土工程有限公司
设计单位
福建众合开发建筑设计院
监理单位
福建固特新工程监理咨询
有限公司
质量监督部门
闽侯县高新区建设局
质量要求
符合《建筑工程施工验收统一标准》GB50300- 的合格标准
总包单位
福建省第一建筑工程公司
主要分包单位
/
建设工期
700日历天
合同工期
700日历天
合同价款
2.3亿元
工程主要功能
高层商业住宅楼
二、 结构实体检验的编制依据
根据GB50204- 《混凝土结构工程施工质量验收规范》中第10.1条和附录D、 E的相关条文, 应对涉及混凝土结构安全的重要部位应进行结构实体检验。
三、 结构实体砼强度检验
3.1、 本工程混凝土强度等级的分布见下表:
结 构 部 位
混凝土强度等级
承台、 底板、 地梁
C30P6
地下室外墙及外墙柱
C30P6
地下室内墙( 非上部剪力墙、 非外墙) 及柱
C30
8#～13#楼地下一层柱及剪力墙
C35
8#～13#楼地1层至11层柱及剪力墙
C35
8#～13#楼12层至19层柱及剪力墙
C30
8#～13#楼20层至33层柱及剪力墙
C25
地下室顶板
C30P6
8#～13#楼2～20层梁板
C30
8#～13#楼21～33层梁板
C25
8#～13#楼屋面板
C25P6
3.2、 结构实体同条件养护试件的取样、 留置、 养护
3.2.1取样和留置
根据《混凝土结构工程施工质量验收规范》GB20204- 的要求, 各砼强度等级均应留置同条件养护试件。其各砼强度等级留置组数和取样部位可根据现场实际情况和砼工程量、 重要性, 灵活机动增设结构实体同条件养护检验试件组数, 留置组数可不宜少于10组, 且不应少于3组。
结构实体同条件混凝土试块留置部位及组数计划表
标 号
部 位
组数
备 注
C30P6
承台、 底板、 地梁
21
8#楼底板、 9#楼底板、 10#楼底板、 11#楼底板、 12#楼底板、 13#楼底板( 各三组)
地下室一层R~AB交1~14轴、 地下室一层R~AB交14~40轴、 地下室一层A~AB交40~45轴( 各一组)
C30P6
地下室外墙及外墙柱
3
13#楼地下室外墙及外墙柱
9#楼地下室外墙及外墙柱
11#楼地下室外墙及外墙柱
C30
地下一层内墙( 非上部剪力墙、 非外墙) 及柱

3
13#楼地下室内墙柱( 副楼部分)
9#楼地下室内墙柱( 副楼部分)
11#楼地下室内墙柱( 副楼部分)

C35
8#-13#主楼地下一层柱及剪力墙
±0.000以下
6
8#楼地下一层剪力墙
9#楼地下一层剪力墙
10#楼地下一层剪力墙
11#楼地下一层剪力墙
12#楼地下一层剪力墙
13#楼地下一层剪力墙
C35
8#～13#楼1层至11层柱及剪力墙
±0.000以上
24
8#楼2层柱及剪力墙
8#楼5层柱及剪力墙
8#楼8层柱及剪力墙
8#楼11层柱及剪力墙
9#楼2层柱及剪力墙
9#楼5层柱及剪力墙
9#楼8层柱及剪力墙
9#楼11层柱及剪力墙
10#楼2层柱及剪力墙
10#楼5层柱及剪力墙
10#楼8层柱及剪力墙
10#楼11层柱及剪力墙
11#楼2层柱及剪力墙
11#楼5层柱及剪力墙
11#楼8层柱及剪力墙
11#楼11层柱及剪力墙
12#楼2层柱及剪力墙
12#楼5层柱及剪力墙
12#楼8层柱及剪力墙
12#楼11层柱及剪力墙
13#楼2层柱及剪力墙
13#楼5层柱及剪力墙
13#楼8层柱及剪力墙
13#楼11层柱及剪力墙
C30
8#～13#楼12层至19层柱及剪力墙
18
8#楼13层柱及剪力墙
8#楼16层柱及剪力墙
8#楼19层柱及剪力墙
9#楼13层柱及剪力墙
9#楼16层柱及剪力墙
9#楼19层柱及剪力墙
10#楼13层柱及剪力墙
10#楼16层柱及剪力墙
10#楼19层柱及剪力墙
11#楼13层柱及剪力墙
11#楼16层柱及剪力墙
11#楼19层柱及剪力墙
12#楼13层柱及剪力墙
12#楼16层柱及剪力墙
12#楼19层柱及剪力墙
13#楼13层柱及剪力墙
13#楼16层柱及剪力墙
13#楼19层柱及剪力墙
C25
8#～13#楼20层至33层柱及剪力墙
24
8#楼21层柱及剪力墙
8#楼24层柱及剪力墙
8#楼27层柱及剪力墙
8#楼30层柱及剪力墙
9#楼21层柱及剪力墙
9#楼24层柱及剪力墙
9#楼27层柱及剪力墙
9#楼30层柱及剪力墙
10#楼21层柱及剪力墙
10#楼24层柱及剪力墙
10#楼27层柱及剪力墙
10#楼30层柱及剪力墙
11#楼21层柱及剪力墙
11#楼24层柱及剪力墙
11#楼27层柱及剪力墙
11#楼30层柱及剪力墙
12#楼21层柱及剪力墙
12#楼24层柱及剪力墙
12#楼27层柱及剪力墙
12#楼30层柱及剪力墙
13#楼21层柱及剪力墙
13#楼24层柱及剪力墙
13#楼27层柱及剪力墙
13#楼30层柱及剪力墙
C30P6
地下室顶板
3
顶板A~R交1~14轴、 顶板AB~AJ交20~33轴、 顶板K~X交45~56轴( 各一组)
C30
8#～13#楼2～20层梁板
36
8#楼2层梁板
8#楼6层梁板
8#楼10层梁板
8#楼14层梁板
8#楼17层梁板
8#楼20层梁板
9#楼2层梁板
9#楼6层梁板
9#楼10层梁板
9#楼14层梁板
9#楼17层梁板
9#楼20层梁板
10#楼2层梁板
10#楼6层梁板
10#楼10层梁板
10#楼14层梁板
10#楼17层梁板
10#楼20层梁板
11#楼2层梁板
11#楼6层梁板
11#楼10层梁板
11#楼14层梁板
11#楼17层梁板
11#楼20层梁板
12#楼2层梁板
12#楼6层梁板
12#楼10层梁板
12#楼14层梁板
12#楼17层梁板
12#楼20层梁板
13#楼2层梁板
13#楼6层梁板
13#楼10层梁板
13#楼14层梁板
13#楼17层梁板
13#楼20层梁板
C25
8#～13#楼21～33层梁板
24
8#楼22层梁板
8#楼25层梁板
8#楼28层梁板
8#楼32层梁板
9#楼22层梁板
9#楼25层梁板
9#楼28层梁板
9#楼32层梁板
10#楼22层梁板
10#楼25层梁板
10#楼28层梁板
10#楼32层梁板
11#楼22层梁板
11#楼25层梁板
11#楼28层梁板
11#楼32层梁板
12#楼22层梁板
12#楼25层梁板
12#楼28层梁板
12#楼32层梁板
13#楼22层梁板
13#楼25层梁板
13#楼28层梁板
13#楼32层梁板

C25P6
8#～13#楼屋面板
18
8#楼屋面板
9#楼屋面板
10#楼屋面板
11#楼屋面板
12#楼屋面板
13#楼屋面板
( 各三组)
结构实体同条件混凝土试块组数统计表
标号
组数
备注
±0.000以下
C30P6
27

C30
3

C35
6

±0.000以上
C35
24

C30
54

C25
48

C25P6
18

3.2.2养护
同条件养护试件拆模后, 应放置在靠近相应结构构件或结构部位的适当位置, 并采取相同的养护方法。
3.2.3等效养护龄期和试件强度代表值的确定
3.2.3.1等效养护龄期根据同条件养护试块强度与在标准养护条件下28天龄期试件强度相等的原则确定。
3.2.3.2等效养护龄期可按日平均温度逐日累计至600℃.d时所对应的龄期, 0℃以下龄期不计入; 等效养护龄期不应少于14天, 不宜大于60天。
3.2.3.3同条件养护试件的强度代表值应根据国标《混凝土强度检验评定标准》GBJ107的规定, 将试验结果乘以折算系数1.10取用。
3.3、 当未能取得同条件养护试件强度、 同条件养护试件强度被判为不合格或钢筋保护层厚度不满足要求时, 应委托具有相应资质等级的检测机构按国家有关标准的规定进行检测。
四、 结构实体钢筋保护层厚度检验
4.1、 钢筋保护层厚度检验的结构部位, 应由业主、 监理、 施工各方根据结构构件的重要性共同选定。为保证选定部位的普遍性、 合理性, 事先不先行确定结构部位, 由施工期间各方共同指定, 即时核查, 以保证核查的公正性, 反映施工现场的正常情况。
4.2、 检验构件数量
4.2.1对梁类、 板类构件, 应各抽取构件数量的2%且不少于5个构件。
4.2.2有悬挑构件时, 抽取的构件中悬挑梁、 板类构件所占比例均不宜小于50%。
4.2.3对选定的梁类构件, 应对全部纵向受力钢筋的保护层厚度进行检验; 对选定的板类构件, 应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。对每根钢筋, 应在有代表性部位测量1点。
4.3、 钢筋保护层厚度检验的允许偏差
纵向受力钢筋的保护层厚度的允许偏差详下表:
梁类构件
+10mm, -7mm
板类构件
+8mm, -5mm
我司委托有资质的检测单位福建省建筑材料质量监督检验站采用非破损的方法进行钢筋保护层厚度检测。
4.4、 合格条件
4.4.1当全部钢筋保护层厚度检验的合格点率为90%及以上时, 钢筋保护层厚度检验结果为合格。
4.4.2当全部钢筋保护层厚度检验的合格点率为小于90%, 但不小于80%, 可再抽取相同数量构件进行检验; 当两次抽样总和计算的合格点率为90%及以上时, 钢筋保护层厚度检验结果为合格。
4.4.3不合格点的最大偏差均不应大于上表的1.5倍。
五、 主要试验器具需要量计划表
主要试验器具需要量计划表
序号
机械名称
品种规格
数量(台)
进场时间
退场时间
1
坍落度筒
H=300mm
1
开工初期
竣工后
2
砼试模
150×150×150mm
15
开工初期
竣工后
六、 结构实体检验工作领导小组
组 长: 秦贵林 副组长:郑凯
组 员: 林戈、 陈海山、 徐石伟
