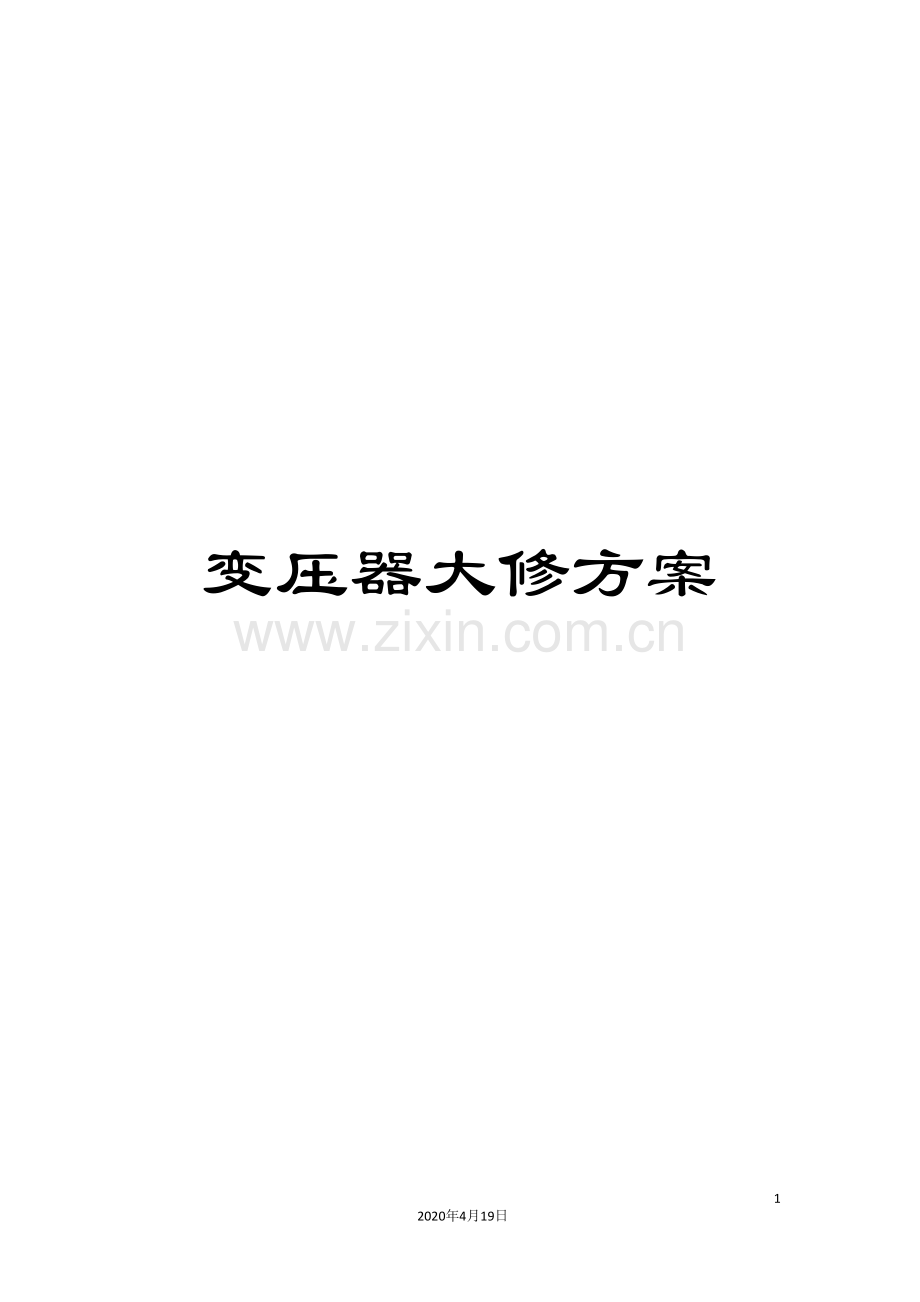

变压器大修方案.doc

变压器大修方案172020年4月19日文档仅供参考变压器大修施工方案项目名称： 变压器大修 编 制 人： 审 核 人： 批 准 人： 日 期： 年 月 日 目 录1.概述2.组织措施21组织准备22技术准备23资金及器材准备3技术措施31施工执行标准32大修工艺流程33工作过度计划4检修项目及技术要求41变压器器身检修42变压器油箱检修43变压器附件检修44组装注油45大修后试验5安全措施51安全管理目标52安全管理组织机构53安全措施6验收送电1概述该变压器自上次大修后至今已接近大修年限，根据中华人民共和国电力工业部发布的电力变压器检修导则规定，决定将该变压器进行大修，为确保变压器大修工作安全、顺利地进行，特编制本大修施工方案。2.组织措施2、1组织准备2、1、1：本次大修由生技、安监、检修、运行、保卫等相关部门组织足够人力参加检修工作，所有参加大修的工作人员名单张榜公布，以确保职责，并便于联系。2、1、2：现场组织机构（1）现场总指挥（2）现场技术负责人（3）现场安全负责人（4）工作负责人（5）试验负责人（6）起重负责人（7）油务负责人（8）工具保管员2、1、3工作任务（1）按变压器常规大修项目进行各项检查（2）处理大修中发现的其它缺陷2、1、4计划工作时间2、2技术措施准备2、2、1查阅上次该变压器的大修报告和上次大修后小修预试报告，了变压器的绝缘状况。2、2、2查阅运行档案，了解缺陷、异常情况，了解事故和出口短路次数、变压器负荷及运行温度情况。2、2、3大修前进行电气试验，测量直流电阻、介质损耗、绝缘电阻及油试验。2、3器材准备2、2、1备品及材料（1）变压器密封胶垫（2）变压器添加油（3）阀门、温度计等小组件（4）绑围屏用收缩带（5）修理绝缘用皱纹纸（6）胶木螺栓、螺母（7）绝缘纸板（8）变压器各种螺栓、螺母（9）变压器各种弹垫、平垫（10）110KV高压瓷套管（11）枕木或木板（12）保质材料（如白棉布、面团、旧布或棉纱、干净工作服等）2、3、2常见机具设备（1）电力电源配电盘（2）储油罐（3）真空滤油机、压力滤油机、油泵、滤油纸干燥箱、真空泵、耐油橡胶管、真空橡胶管、楼梯、安全带、手动工具（扳手、钳子等）、钢丝绳、千斤顶、手搬葫芦、电气焊设备及材料、消防设备、检测试验设备等。3技术措施3、1施工执行技术标准3、1、1：DL/T573-95电力变压器检修导则3、1、2：DL/T572-95电力变压器运行规程3、1、3：GBJ148-90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范3、1、4：DL/T576-1996电力设备预防 性试验规程3、1、5变压器厂家技术文件3、1、6变压器检修工艺规程3、2大修工艺流程修前准备办理工作票拆除引线电气、油试验、绝缘判断将变压器拖至检修场部份排油拆卸附件并检修排尽油并处理，拆除分接开关连接件吊钟罩器身检查，检修并测试绝缘绝缘恢复处理（若受潮时）清洁器身和油箱钟罩复位按规定注油方式注油安装套管、冷却器等附件密封试验油位调整电气、油化试验变压器就位连接引线结束。3、3工作进度计划第一日：办理工作票，检查渗漏油点，大修前电气、油化试验，为大修做准备。第二日：本体放油，拆卸检修全部附件，吊罩检查，处理缺陷，更换各连接部位密封垫，注入合格油。第三日：整体密封性检查，中性点设备检查，安装附件，大修后试验。第四日：变压器就位，引线连接，验收送电。4检修项目及技术要求4、1变压器吊罩一般宜在室内进行，以保持器身的清洁，如在露天进行时，应选择在晴天进行，并应有防潮和防尖措施。器身暴露在空气中的时间作如下规定：空气相对湿度65%时不超过16小时，空气相对湿度75%不超过12小时，计算器身暴露时间从开始放油起至开始抽真空止。4、1、2器身检查的主要项目和要求应符合下列规定（1）器身各部位应无移动现象（2）所有螺栓应紧固，并有防松动措施，绝缘螺栓应无损坏，防松绑扎完好。（3）拆开铁芯外引接地线后，铁芯对地绝缘良好（4）铁芯拉板及铁轭拉带应紧固，绝缘良好（5）绕组绝缘应完整，无缺损，变位现象，油路无堵塞，绕组的压钉应紧固。4、2油箱检修消除渗漏点，油箱内部应清洁，漆膜应完整无锈蚀现象。4、3附件的检修4、3、1套管检修应符合下列要求（1）检查瓷套内外表面清洁无油垢，杂质，瓷质无裂纹，损坏。（2）导电杆绝缘筒应完整，干燥和清洁。（3）更换密封胶垫和接线头的“O”垫圈4、3、2冷却装置检修（1）风扇电机及叶片安装牢固，转动灵活无异常（2）检查冷却器应无渗漏锈蚀现象和堵塞现象（3）管路中的各个阀门操作灵活，开闭位置正确，法兰连接无渗漏。4、3、3安全保护装置检修（1）释放阀检修：拆下压力释放阀，检查各部连接螺栓及压力弹簧，要求开启、关闭压力符合规定，微动开关动作正确，更换密封垫。（2）气体继电器检修：继电器密封符合要求，内部清洁，动作可靠，绝缘流速校验合格（3）电接点温度计校验合格4、3、4分接开关检修（1）切换操作一个循环，检查转动是否灵活（2）检查分接连线是否可靠，触头接触面应光洁，无过热现象，动触头处于静触头中央，且接触紧密（3）检查分接开关的实际位置与操作盒内指示位置应一致4、3、5变压器的其它附件检修按变压器检修导则和变压器检修工艺规程进行检查处缺。4、4组装注油4、4、1变压器各部检查和处缺结束后，可按顺序进行钟罩、散热器、储油柜、套管、安全阀、气体继电器等整体组装。4、4、2真空注油：油箱内真空度达到规定值2小时后，以3.5吨/小时速度开始向变压器油箱注油，油温应略高于器身温度。距箱顶220毫米时停止，并继续抽真空保持4小时以上，然后按规程规定的方法利用储油柜向变压器内补充油并调整油位。4、5大修后电气试验变压器及附件全部检修、安装完毕，注满合格绝缘油并静置24小时，由电气试验室按照原电力部颁电气设备预防性试验规程大修标准进行全面电气试验，试验项目包括：油中溶解气体色谱分析；绕组各分接头直流电阻测量； 绕组及铁芯绝缘电阻、吸收比或极化指数测量；绕组介损试验；交流耐压试验；铁芯绝缘电阻；绕组直流泄漏电流测量；变压器绕组电压比；局部放电试验；测温装置及二次回路试验；气体继电器及二次回路试验；压力释放试验整体密封检查冷却装置及二次回路试验套管电流互感器5安全措施5、1安全目标：杜绝轻伤、高处坠落、火灾、机械设备等事故。5、2组织机构安全总负责人，安全负责人，班组安全员5、3安全措施5、3、1现场总指挥和安监负责人在开工前组织工作人员学习本措施和电业安全规程有关部分及变压器检修导则（项目标准和要求）5、3、2用栅栏或拉绳的办法，将检修现场和其它场地分开并挂标示牌，确保与带电设备的安全距离。5、3、3起重作业必须由取得操作合格证的专业人员进行。起重指挥由起重负责人担任，其它任何人只能经过起重负责人来指挥起重设备的运行。5、3、4防火、防潮措施齐全5、3、5现场工作人员必须戴安全帽，穿干净工作服，身上不带任何物品5、3、6高处作业按安全规程进行5、3、7进入现场的工器具，必须由工具保管员进行登记，组装前应逐一回收核对。6验收送电6、1验收6、1、1向主管部门移交检修记录，全部试验报告，真空处理记录等资料。6、1、2对变压器进行整体密封试验。6、2试运行前检查6、2、1变压器本体及所有附件完整，不渗油，固定可靠，顶盖上无移物。6、2、2检查变压器各连接线及接地装置连接可靠6、2、3检查各油位正常6、2、4检查各路阀门和变压器分接开关位置符合运行要求6、2、5对变压器进行残余气体排除6、2、6检查吸湿呼吸器内吸附剂数量充分，无变色受潮现象6、2、7温度计指示正确，定值符合要求6、2、8进行冷却装置电源自动投切和冷却装置开停试验正常。6、2、9保护装置动作正确6、3试运行6、3、1变压器在冲击合闸时，中性点接地（从高压侧对变压器充电3次以上）6、3、2气体继电器重瓦斯投跳闸位置6、3、3额定电压下的冲击合闸应无异常，励磁涌流不致引起继电保护装置的误动作。6、3、4变压器受电后，无异常声响，振动和其它异常情况。6、3、5变压器经24小时运行后，油的色谱分析数据与运行前无明显变化。附件一. 检修作业危害分析（JHA）表附件二. 检修质量控制表附件一检修作业危害分析（JHA）表项目名称： 变压器大修 创立日期： 年 月 日 序号作业步骤潜在危害主要后果风险分析评定触发事件改进措施责任人风险概率影响程度风险评分R1变压器冷却器基础制作误碰带电设备触电144基础测量、制作加强监护，执行检修规程2变压器冷却器基础制作误碰人身伤害144基础测量、制作加强监护、劳保穿戴3变压器附件拆除起重伤害人身、设备伤害144吊装作业加强监护，执行检修规程4变压器附件拆除高处坠落人身伤害144变压器身有油污定期清理油污、高处作业（2米以上）必须使用安全带。5变压器附件安装起重伤害人身、设备伤害144吊装作业加强监护，执行检修规程6变压器附件安装高处坠落人身伤害144变压器身有油污定期清理油污、高处作业（2米以上）必须使用安全带。7变压器放油、注油环境破坏、火灾变压器油污染环境326变压器放、注油放油、注油阀门紧固好，专人看管、落实防火措施8高压试验电击人身触电144变压器高压试验试验时工作人员撤离、试验完毕后进行放电9检修工作工作人员越过遮拦人身触电111变压器检修过程中不允许越过遮拦10检修工作传递工器具人身及设备伤害221变压器检修过程中传递物品使用传递绳，禁止上下抛掷11搬运梯子等长物触及带电设备人身及设备伤害144变压器检修过程中使用非金属梯子与带电部分保持足够的安全距离12使用梯子不当梯子折断摔伤144变压器检修过程中梯子与地面应成60角并安装牢固，工作人员必须登在距梯顶不小于1米的梯蹬上工作，梯子上只能站一人，且有专人扶持。13使用检修箱不当低压短路触电144变压器检修过程中使用绝缘工具，做好监护、有漏电保护装置14拆装各侧套管等开孔工作及器身检查时的小部件或工器具掉入变压器内部影响工期，变压器短路144变压器检修过程中按顺序拆装变压器零部件必要时使用传递绳传递工器具15劳动保护用品使用不当，容易造成人员碰伤、砸伤人身伤害144变压器检修过程中工作人员进入工作现场，必须戴安全帽，穿工作服和工作鞋。16现场工作使用通讯工具造成人员精力不集中容易发生坠落事故。人身伤害144变压器检修过程中工作人员精力集中17现场动用明火时易发生火灾爆炸，造成人员伤害144变压器检修过程中正确使用动火票、工作现场使用的氧气瓶、乙炔瓶与主变相隔8米以上的距离，明火与氧气瓶、乙炔瓶保持8米以上的距离。动火时，把周围的破布、汽油等易燃物品清理干净。操作人员必须具备劳动部门颁发的合格证，配置足够灭火器。16工作现场使用的易燃易爆物品易发生火灾爆炸，造成人员伤害144变压器检修过程中应放置在专用的材料箱内，防止发生火灾事故。附件二检修质量控制表序号工序检验内容控制点分类控制标准计量单位检修记录确认人签字1冷却器拆除定性2器身外观检查 清洁，不得有金属，非金属异物，螺栓及其它紧固件不得松动。定性3扣上节油箱 油箱密封面平整，不得有沟痕，异物。定性4套管安装位置正确接线紧固可靠，对地绝缘距离符合标准要求。定性5开关(无载)联接联接后开关转动自由。定性6绝缘电阻测量铁心对夹件，铁心、夹件对油箱(地)绝缘良好。定量7冷却器支架安装定性8冷却器安装定性9集中冷却器与变压器之间油管路配制定性10控制箱更换以及控制箱至分控制箱接线定性11系统调试定性12清理及喷漆定性13电气试验定量14绝缘油试验定量控制点分类填写如下代码：施工班组主修检验：施工班组主修、施工车间施工员联合检验：施工班组主修、施工车间施工员、施工单位主管部门人员联合检验：施工班组主修、施工车间施工员、施工单位主管部门人员、设备所属车间设备人员联合检验：施工班组主修、施工车间施工员、施工单位主管部门人员、设备所属车间设备人员、设备所属单位主管部门人员联合检验S：施工单位在实施前半天通知确认，未经确认不得进行下一步工作H：施工单位在实施前半天通知确认，半小时后进行下一步工作R：作检验记录人员代码说明：施工班组主修：施工车间施工员：施工单位主管部门人员：设备所属车间设备人员：设备所属单位主管部门人员
