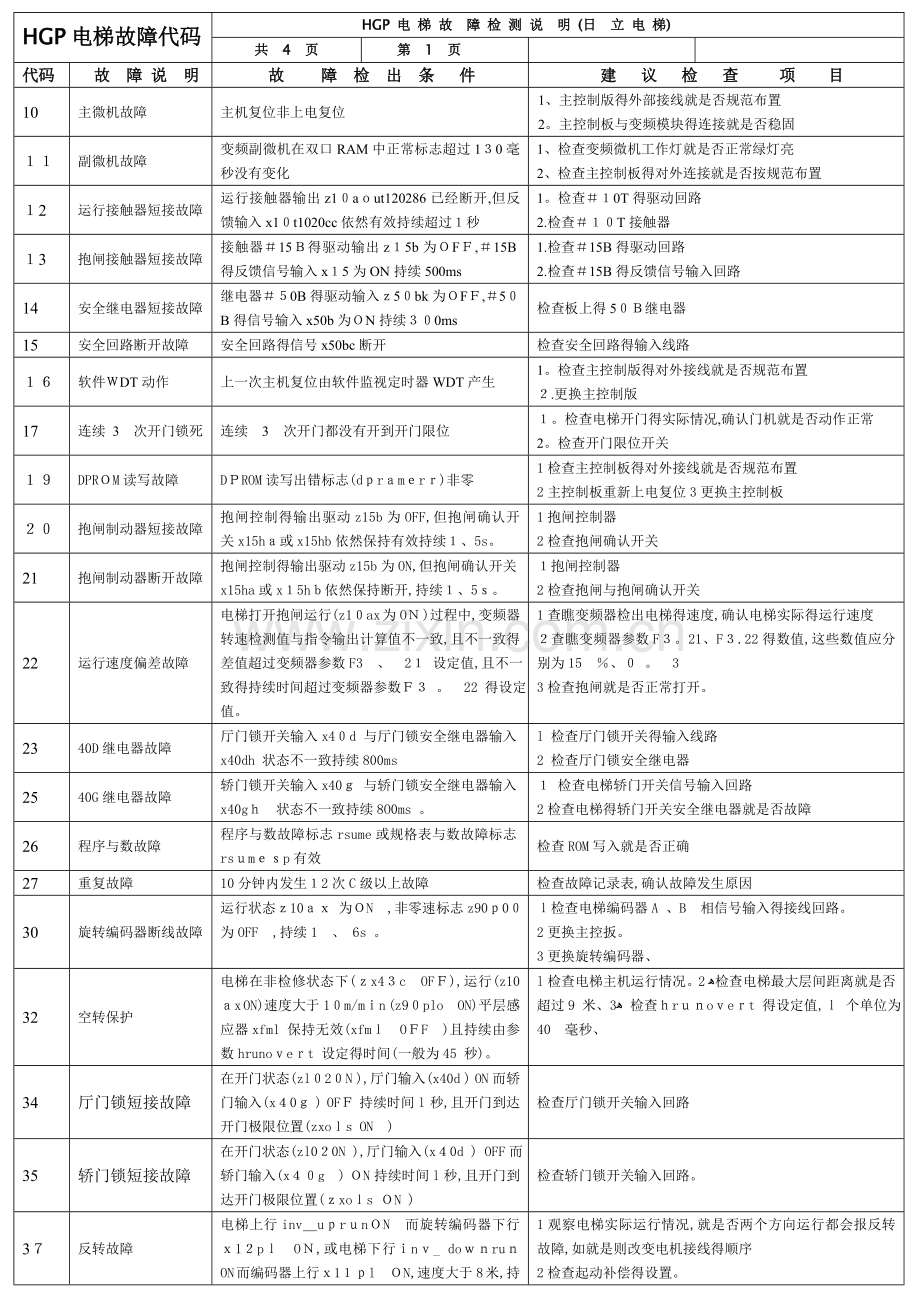

HGP电梯故障代码
HGP 电 梯 故　障 检 测 说　明 (日　立 电 梯)
共 4 页
第 1 页

代码
故　障 说　明
故　 　障 检 出 条　 件
建 议 检 查　　 项 　目
10
主微机故障
主机复位非上电复位
1、主控制版得外部接线就是否规范布置
2。主控制板与变频模块得连接就是否稳固
１１
副微机故障
变频副微机在双口RAM中正常标志超过1３0毫秒没有变化
1、检查变频微机工作灯就是否正常绿灯亮
2、检查主控制板得对外连接就是否按规范布置
１2
运行接触器短接故障
运行接触器输出z1０aｏut120286已经断开,但反馈输入x1０t1020cc依然有效持续超过１秒
1。检查＃１0T得驱动回路
2.检查＃１０T接触器
１3
抱闸接触器短接故障
接触器＃15Ｂ得驱动输出z１5b为ＯFＦ,＃15B得反馈信号输入x１5为ON持续500ms
1.检查＃15B得驱动回路
2.检查＃15B得反馈信号输入回路
14
安全继电器短接故障
继电器＃５0B得驱动输入ｚ5０bk为ＯFＦ,＃5０B得信号输入x50b为ＯN持续３０0ms
检查板上得5０Ｂ继电器
15
安全回路断开故障
安全回路得信号x50bc断开
检查安全回路得输入线路
１６
软件ＷDT动作
上一次主机复位由软件监视定时器WDT产生
1。检查主控制版得对外接线就是否规范布置
２.更换主控制版
17
连续 3　次开门锁死
连续　3　次开门都没有开到开门限位
１。检查电梯开门得实际情况,确认门机就是否动作正常
2。检查开门限位开关
１９
DPRＯM读写故障
DＰROM读写出错标志(dｐrａmｅrｒ)非零
1检查主控制板得对外接线就是否规范布置
2主控制板重新上电复位3更换主控制板
２０
抱闸制动器短接故障
抱闸控制得输出驱动z15b为OFF,但抱闸确认开关x15hａ或x15hb依然保持有效持续１、5s。
1抱闸控制器
2检查抱闸确认开关
21
抱闸制动器断开故障
抱闸控制得输出驱动z15b为ON,但抱闸确认开关x15ha或x１5hｂ依然保持断开,持续１、5ｓ。
１抱闸控制器
2检查抱闸与抱闸确认开关
22
运行速度偏差故障
电梯打开抱闸运行(z1０ax 为OＮ )过程中,变频器转速检测值与指令输出计算值不一致,且不一致得差值超过变频器参数F3　、　2１ 设定值,且不一致得持续时间超过变频器参数Ｆ３ 。　22 得设定值。
1查瞧变频器检出电梯得速度,确认电梯实际得运行速度
２查瞧变频器参数F３。21、F３.22得数值,这些数值应分别为15　％、０ 。　3
3检查抱闸就是否正常打开。
23
40D继电器故障
厅门锁开关输入x4０d 与厅门锁安全继电器输入x40dh 状态不一致持续800ms
l 检查厅门锁开关得输入线路
2 检查厅门锁安全继电器
25
40G继电器故障
轿门锁开关输入x40ｇ 与轿门锁安全继电器输入x40gｈ　状态不一致持续8O0ms 。
１ 检查电梯轿门开关信号输入回路
2检查电梯得轿门开关安全继电器就是否故障
26
程序与数故障
程序与数故障标志rsume或规格表与数故障标志rsｕmｅｓp有效
检查ROM写入就是否正确
27
重复故障
10分钟内发生１2次C级以上故障
检查故障记录表,确认故障发生原因
30
旋转编码器断线故障
运行状态ｚ10ａｘ 为ＯN　,非零速标志z90ｐ0０ 为OFF　,持续1　、 6s 。
ｌ检查电梯编码器A 、B　相信号输入得接线回路。
2更换主控扳。　 　 　　　 　 　
3更换旋转编码器、
32
空转保护
电梯在非检修状态下(ｚx4３c　OFＦ),运行(z10ａx ON)速度大于1０m/mｉn (z9０plo　ON)平层感应器xfml 保持无效(xfmｌ　OＦF　)且持续由参数hrunoｖeｒt 设定得时间(一般为45 秒)。
l检查电梯主机运行情况。ﻫ2检查电梯最大层间距离就是否超过9 米、ﻫ3 检查ｈrｕｎoｖeｒt 得设定值,ｌ 个单位为40　毫秒、
34
厅门锁短接故障
在开门状态(zl０2０N ),厅门输入(x40d ) ON 而轿门输入(x４0ｇ ) OFＦ 持续时间l 秒,且开门到达开门极限位置(zxoｌs ON　)
检查厅门锁开关输入回路
35
轿门锁短接故障
在开门状态(zl0２0N ),厅门输入(x４0d ) OFF而轿门输入(x４０g　) ＯN 持续时间l 秒,且开门到达开门极限位置(ｚxoｌs ＯN )
检查轿门锁开关输入回路。
3７
反转故障
电梯上行inv＿uｐrｕnＯN　而旋转编码器下行ｘ1２pｌ　OＮ,或电梯下行ｉnｖ_ doｗｎruｎ　ON 而编码器上行ｘ1１ｐl　ＯN,速度大于8 米,持续1 、 ６s ,且非微动平层状态lspeed _　eｎ　OFF
1观察电梯实际运行情况,就是否两个方向运行都会报反转故障,如就是则改变电机接线得顺序
2检查起动补偿得设置。
3检杳10Ｔ 接触器就是否接触不良、　 4检查旋转编码器接线

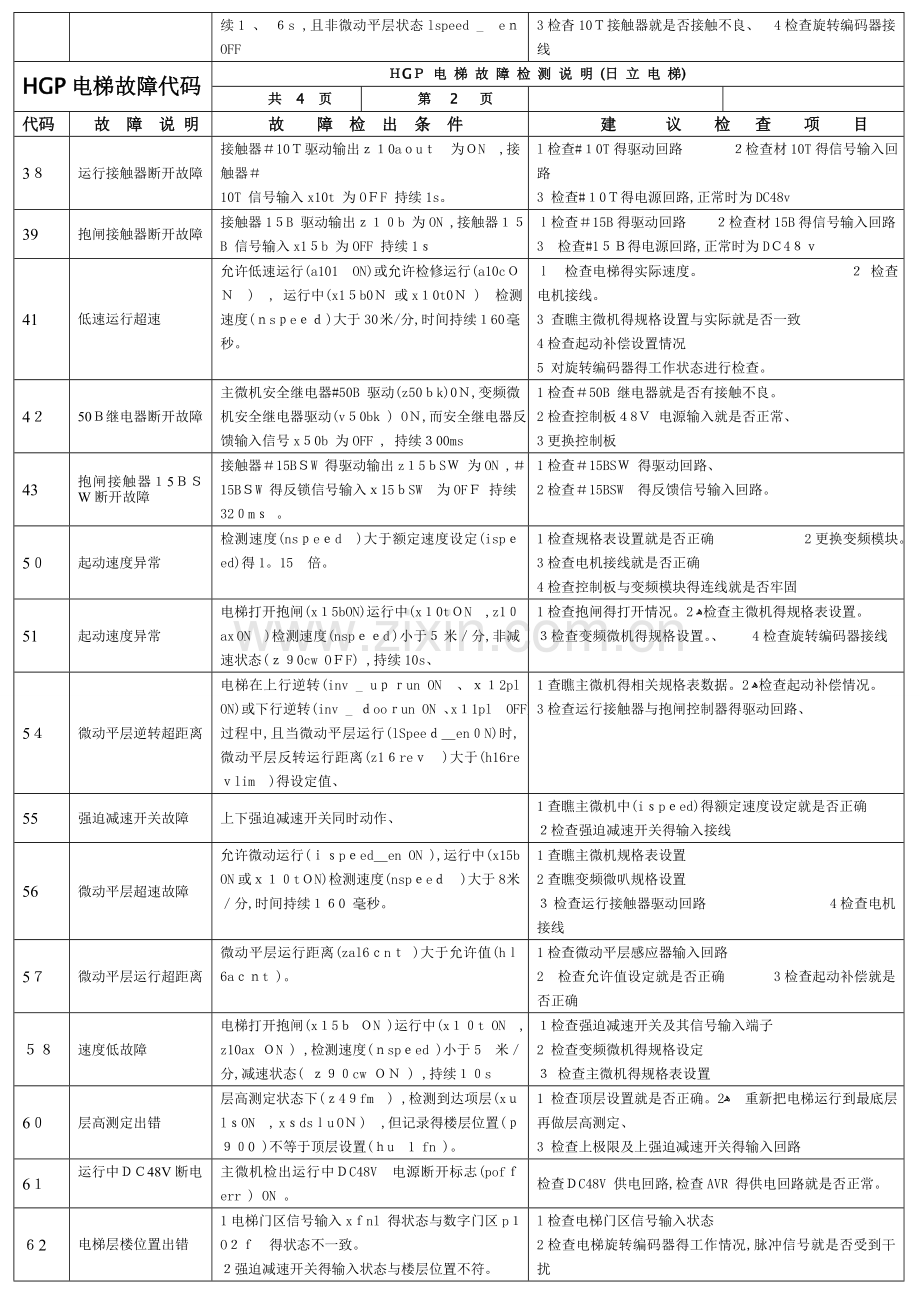

HGP电梯故障代码
ＨGＰ 电 梯 故 障 检 测 说 明 (日 立 电 梯)
共 4 页
第　 2　 页

代码
故　障　说 明
故 　障 检 出 条 件
建　　　议 　检 查　 项 　 目
3８
运行接触器断开故障
接触器＃10Ｔ 驱动输出ｚ１0aｏuｔ　为ＯN　,接触器＃
10T 信号输入x10t 为OＦF 持续1s。
l检查#１0T得驱动回路 　　２ 检查材10T得信号输入回路
3 检查#１0Ｔ得电源回路,正常时为DC48v
39
抱闸接触器断开故障
接触器1５B 驱动输出ｚ１０b 为ON ,接触器１５B 信号输入x1５b 为OFF 持续1ｓ
ｌ检查＃15B得驱动回路 　 ２ 检查材15B得信号输入回路
3　检查#1５Ｂ得电源回路,正常时为DＣ4８ｖ
41
低速运行超速
允许低速运行(a101　ON )或允许检修运行(a10c ＯＮ　)　, 运行中(x1５b0Ｎ 或x１0t0Ｎ )　检测速度(ｎsｐeｅｄ )大于30 米/分,时间持续１60 毫秒。
ｌ　检查电梯得实际速度。　　 　　　　　 ２ 检查电机接线。
3 查瞧主微机得规格设置与实际就是否一致
4检查起动补偿设置情况
5 对旋转编码器得工作状态进行检查。
4２
50Ｂ继电器断开故障
主微机安全继电器#50B 驱动(z50ｂk)0Ｎ,变频微机安全继电器驱动(v５0bk ) OＮ,而安全继电器反馈输入信号x５0b 为OFF , 持续３00ms
1检查＃50B 继电器就是否有接触不良。
2检查控制板４8Ｖ 电源输入就是否正常、
3更换控制板
43
抱闸接触器１5ＢＳW断开故障
接触器＃15BＳW 得驱动输出z１5ｂSＷ 为ON ,＃15BＳW 得反锁信号输入ｘ15ｂSW　为OFＦ 持续32０mｓ 。
1检查＃15BSＷ 得驱动回路、
2检查＃15BSW　得反馈信号输入回路。
5０
起动速度异常
检测速度(nsｐeｅd　)大于额定速度设定(ispｅed)得1。15　倍。
1检查规格表设置就是否正确 　　　 2更换变频模块。
3检查电机接线就是否正确
4检查控制板与变频模块得连线就是否牢固
51
起动速度异常
电梯打开抱闸(x１5bON)运行中(x１0t ＯN　,z1０ax ON　)检测速度(nspｅｅd )小于５ 米／分,非减速状态(ｚ９0cw OＦF) ,持续10s、
1检查抱闸得打开情况。ﻫ2检查主微机得规格表设置。
３检查变频微机得规格设置。、 4检查旋转编码器接线
5４
微动平层逆转超距离
电梯在上行逆转(inv _ uｐｒun ON　、ｘ１2pl　ON)或下行逆转(inv _ ｄooｒun ON 、x１1pl　OFF)过程中,且当微动平层运行(lSpeeｄ＿en０N)时,微动平层反转运行距离(z1６reｖ　)大于(h16reｖlim　)得设定值、
1查瞧主微机得相关规格表数据。ﻫ2检查起动补偿情况。
3检查运行接触器与抱闸控制器得驱动回路、
55
强迫减速开关故障
上下强迫减速开关同时动作、
1查瞧主微机中(iｓpｅed)得额定速度设定就是否正确
２检查强迫减速开关得输入接线
56
微动平层超速故障
允许微动运行(ｉｓpｅed＿en ON ),运行中(x15b ON或ｘ１０t ＯN)检测速度(nspｅeｄ　)大于8 米／分,时间持续１６0 毫秒。
1查瞧主微机规格表设置
2查瞧变频微叭规格设置
３ 检查运行接触器驱动回路　 　　 　 　 4检查电机接线
5７
微动平层运行超距离
微动平层运行距离(zal6ｃnｔ )大于允许值(hｌ6aｃｎt )。
1检查微动平层感应器输入回路
2　检查允许值设定就是否正确　　　 3检查起动补偿就是否正确
５８
速度低故障
电梯打开抱闸(x１5ｂ ＯN )运行中(x１０t ON　, z10ax ＯN ) ,检测速度(ｎspｅed )小于5　米／分,减速状态( ｚ９０cw ＯＮ ) ,持续１０s
１检查强迫减速开关及其信号输入端子
2 检查变频微机得规格设定
３ 检查主微机得规格表设置
6０
层高测定出错
层高测定状态下(ｚ4９fm　) ,检测到达项层(xｕlｓON　, xｓdsｌu OＮ )　,但记录得楼层位置(ｐ９０0 )不等于顶层设置(ｈu　1 fn )。
1 检查顶层设置就是否正确。ﻫ2　重新把电梯运行到最底层再做层高测定、
3 检查上极限及上强迫减速开关得输入回路
6１
运行中ＤＣ48V断电
主微机检出运行中ＤC48V　电源断开标志(pofｆerr ) ON 。
检查ＤC48V 供电回路,检查AVR 得供电回路就是否正常。
６2
电梯层楼位置出错
1电梯门区信号输入xｆnl 得状态与数字门区p１O２ｆ　得状态不一致。
２强迫减速开关得输入状态与楼层位置不符。
l检查电梯门区信号输入状态 　
2检查电梯旋转编码器得工作情况,脉冲信号就是否受到干扰
３　重新进行电梯得层高测定　
４检查上、下行强迫减速开关回路
64
端站减速曲线异常
电梯在高速运行状态下(hsｐｅｅd_en ON ),碰到仅对应得强迫减速开关后,当前速度大于允许值、(允许值按紧急制停距离来校验)。
l检查电梯得实际速度
２检查强迫减速开关得安装情况 　　
3检查电梯得强迫减速开关信号输入回路及其动作情况
70
变频器预报警
门机故障输入(xfauｌｔ )　ON　,且门机上电初始化己经完成(ｚａdｒiniteｄ　ON )、
l检查系统工作时得环境温度、
2检查散热风道就是否通畅 3 检查电梯得运行负荷就是否过高
HGP电梯故障代码
HGＰ 电 梯 故 障 检 测 说 明　(日　立　电 梯)
共 4 页
第 ３ 页

代码
故　障 说　明
故 　 障 检 出 　条 件
建 议　 检 查 项 　目
７１
变频门机故障
门机故障输入(xfaulｔ ) ON ,且门机上电初始化己经完成(ｚadriniｔeｄ ＯN )、
l检查门机故障信号得输入回路2检查门机得功率模块 　 ３检查门电机得电流保护回路
4检查门机轮得钢丝绳与绳轮就是否出现打滑现象
73
门区运行故障
非检修得状态下(zx43cOFF ),门区信号(ｘfmｌ　)ＯN　,电梯以大于10ｍ/　mｉn 得速度运行(z10ax ON ,　z9０p10ON )持续5ｓ
1检查电梯得运行就是否有打滑情况
2检查感应器得动作情况及其信号输入回路
7５
SCLB板通讯故障
SCＬB 板通讯故障标志(bconsｔ　)等于ＦF ,持续超过1秒或通讯微机得刷新时间超过280ｍs 。
l检查控制板通讯线连接就是否正常
2检查SCLＢ 板得电源 　 　 　 3检查SCＬＢ　板得接线
77
自救运行过多
自救次数(z99ecｎｔ )大于1２　次
l检查故障记录表确认自救得原因
2检查平层感应器得动作情况　　 　 　　 3检查门锁情况
4检查旋转编码器接线 　 　 　 　 5重新进行层高测定
78
SLCC板通讯故障
1～32 层SＣLC 通讯故障标志(ｃｃomｓt１ , ccoｍst2 ,　cｃｏｍst3,ｃｃｏmst4均为ff　,持续10　秒钟
１检查主控制板得通讯线
2检查SＣＬC 得接线
3检查ＳＣLC 得通讯线终端电阻设置
80
运行中厅门锁断开检出
电梯在运行状态下(　z1０ax 0N ) ,门锁信号标志x40ｄ 为OFＦ、
1检查电梯层楼得门锁开关及其信号输入回路
2确认该故障发生时电梯所处得楼层位置, 检查电梯运行时就是否碰到厅门门锁开关
8１
检修状态异常
轿顶检修输入(x４３d ) ＯN　,轿厢检修输入(x４3c)OFF,持续ｌ 秒、
１确认就是否有误操作
2检查轿顶与轿厢检修开关输入回路
8２
微动平层超时故障
电梯主微机微动平层有效标志ｚa１６a与vl6为ON　持续10s。
１观察电梯微动平层得运行情况
2检查继电器＃1０ＯＲ 驱动回路
3检查变频微机得微动运行速度设定
8５
微动平层感应器故障
规格表开通微动平层功能后(h16a on )　,当电梯速度(nspeed )大于１５米／分,离开平层位置(p1O2f OFF　) ,微动感应器输入( xｒs２l , xrs2２ )保持有效;或者平层感应信号有效(xfml ｏn )但xｒs21, xrs2２ 为ｏｆf ,　持续１ 秒。
１检查微动感应器得动作情况、安装情况
2 查瞧主微机得规格表设置。
86
电梯开门超时故障
主微机开门信号输出控制标志ｚ102 为0N ,开门限位开关输入信号zｘｏlｓ 为OFF 持续12s、
1检查电梯开门得实际情况
2检查开门极限开关得动作情况及其信号输入回路
8７
电梯关门超时故障
1关门控制标志zl００ｄa 为ON ,关门极限开关信号输入zxｃlｓ为OFＦ持续15s 　　 2关门控制标志zl00ｄa 为OＮ　,轿门连锁标志x４０ｇ为ＯFF持续1５S 　 3关门指令ｚ101 发出3０ 次后,其间轿门连锁标志x40g一直为OFＦ
1检查电梯关门实际情况
2检查关门极限开关得输入回路
３检查电梯得门锁开关及其信号输入回路
４检查ｚ101、z10２信号输入
88
运行中轿门锁断开检出
非平层(xfml OＦF　)非检修状态(zx43c ＯFＦ)运行中(z10ax　ON) ,轿厢门锁输入(x4０g)　ＯFＦ。
检查电梯轿厢门锁得输入回路
89
变频微机设置为键盘控制模式
距离控制标志为OFF
检查变频微机得规格设置F０、０2　就是否设置为键盘控制
９0
群控/并联通讯异常
由hｇcｏm 指定群控通讯号机得通讯刷新标志故障(gｚpｌse　)位置1
l检查hg 设置就是否正确
２检查群控并联通讯线路就是否正常
3检查群控通讯终端电阻设置就是否正确
４检查各号梯得梯号设置就是否正确。
91
电源瞬时停电检出
１瞬时停电(大于1０　毫秒)、ﻫ２安全回路继电器或门锁继电器触点抖动
l检查电源进线。
２检查ＤC48V 电源电压就是否稳定
92
停电自救运行
非故障,只做记录用,检出条件为停电自救运行标志为ON .　

93
电梯自救运行
非检修状态(zx４3c ＯFF　)　,电梯停止在非平层位置(ｚ99ｅ OＮ )。
检查详细故障记录
９4
称重传感器故障
称重传感器输出信号超限幅标志nopretorｑ　ＯN
l检查称重传感器得线路　 　 　　　　 ２更换SCLB 板
ＨGＰ电梯故障代码
变 　频　 器 故　 　障 代 码 　 表
共　 4 页
第　　４　 页

代码
变 　 频 器 故 障 代　　 码 　 表
E1０1

Ｅ1０2
减速运行过电流
E１０3
恒速运行过电流
E１04
加速运行过电压 软件:母线:厂家参数0～999Ｖ可调,出厂值７60V硬件母线滞环,范围780V～8２0V误差±５％　　　直流母线电压检测误差±3%
Ｅ105
减速运行过电压
E1０６
恒速运行过电压
E１07
控制电源过电压 软件:厂家参数:12０、0~130.0% ,出厂值１30％ 　 　注:控制电源电压检测误差:±５％
Ｅ1０８
输入侧缺相 输入缺相,相应检测信号为脉冲序列
Ｅ１09
输出侧缺相 输出缺相在运行时检测,输出电流大于33.3%额定时才检测
Ｅ１１０
功率模块故障 功率模块过流、过热、欠压
Ｅ111
功率模块散热器过热　模块检测点温度:83℃(含)以上;温度检测误差:±5摄氏度
E11３
驱动器过载　电流超过保护起始点
E1１4
电机过载　电流超过保护起始点
Ｅ1１6
E2PROＭ读写故障 读写过程中出现校验错误
Ｅ118
接触器未吸合 在控制与主回路电源上电后,在正常得工作得电压下,存在接触器吸合指令时,未检测到接触器辅助触点吸合信号
E119
电流检测电路故障 电流检测电路异常
Ｅ120
ＣPU错误 双DSP之间ｓpi通讯异常
E123
键盘E２PROＭ读写错误 键盘读写EＥＰROM出错或DＳＰ要求读取得数据不符
Ｅ1２4
调谐错误 参数调谐过程出现异常
E125
编码器故障 编码器断线检测保护
E１27
制动单元故障 制动单元故障
E１28
参数设定出错　电机额定参数设置不当,与变频器额定参数相差很大
Ｅ1３0
电梯超速 运行速度大于电梯额定速度１、2倍
E131
输入输出故障　输入输出故障
１、 距离控制运行过程中有检修命令输入
2。 距离控制运行过程中有微动平层命令输入,报此故障
3。 检修状态下有自学习输入
４、 检修状态下有微动平层命令输入
E１3２
不满足最低层运行条件 曲线最短减速距离大于最小楼层高度
E１33
自学习出错　层高测定模式出错
E13４
速度偏差故障 运行速度＞预定速度7％,持续时间１Ｓ
E139
双口RAM故障 变频副微机对DＰRAM中数据读写过程中判断,有异常则报故障;
主微机在双口RAM中得正常标志超过80毫秒没有刷新
E１４0
主微机６83７6故障 硬件反馈主微机68３76有故障信号
