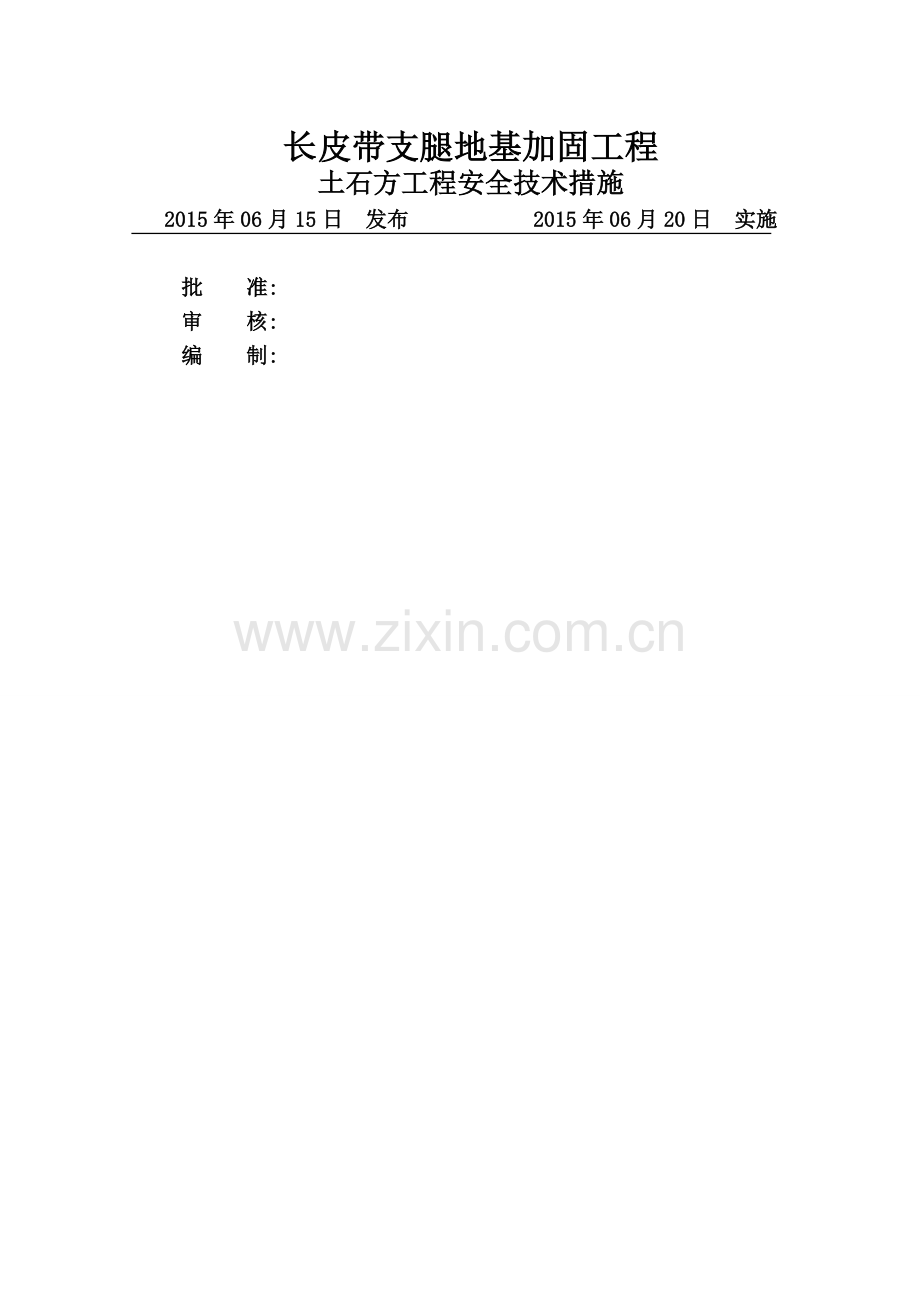

长皮带支腿地基加固工程
土石方工程安全技术措施
2015年06月15日 发布 2015年06月20日 实施

批 准:
审 核:
编 制:
目录
一、工程概况 3
二、安全控制目标 3
三、安全管理 4
四、施工方案 4
五、预防措施 6
六、土方工程得施工方法与质量要求 8
七、安全技术措施 10
一、工程概况
1、工程参建单位
工程名称
长皮带支腿地基加固工程
建设单位
三门峡腾跃同力水泥有限公司
设计单位

监理单位

施工单位
河南讴博环保科技有限公司
质量要求
满足国家施工验收规范,工程合格。
2、 地质及地形情况
该项目位于名称县仁村乡发科岭村,地势相对复杂,高差23米,地形为丘陵山地。渑池县属暖温带大陆性季风气候。年平均气温12、6℃ ,年均降水量662、4毫米 ,降水集中在夏秋季,冬季最少。年平均日照时数2362、2小时,有效积温为4046、4℃,无霜期216天。2000年,渑池最高气温39、3℃,最低－11、6℃,总降水量502、5毫米,降水天数为97天。渑池光照充足,昼夜温差大,适于多种农作物与果类得生长。主要自然灾害有干旱(发生频率83、7%)、冰雹(发生频率为32、6%)、干热风(年平均1、8次)、大风(年平均21、6天)。
3. 建设规模
工程概况:
该工程位于三门峡腾跃同力水泥有限公司皮带走廊中段,总土方量约3万立方米,浆砌护坡约300立方米。
二、安全控制目标
(一)目得
为贯彻执行“安全第一,预防为主”得方针,确保长皮带走廊地基加固工程施工过程中得安全,根据长皮带走廊地基加固工程特点,工程量,并结合《电力建设安全工作规程》(DL5009·3－1997)得规定,特制定长皮带走廊地基加固、挡土墙土石方安全技术措施,以保证施工得顺利进行。
(二)目标
1、在土方开挖、搬运、回填、外运过程中不发生任何人员伤亡事故及机械设备损坏事故。
三、安全管理
1、为了加强安全施工管理,确保工程顺利进行,在工程开工前组织全体施工人员认真学习《电力建设安全工作规程》变电部分(DL5009、31997)及《电力建设安全健康与环境管理工作规定》,并进行安全考试,安全培训及安全技术措施交底并签字。
2、认真开展每周一次得工地安全活动,总结一周安全施工情况,布置下周安全施工工作,及时传达贯彻上级有关文件精神,认真填写工作票,做到谁签字谁负责。做好施工现场得安全教育宣传工作,制作与安装安全标语牌。
3、加强对民工队伍得安全管理工作,事故得发生多在民工队伍中,原因就是民工队伍人员素质较低,安全意识较差,缺乏自我保护能力,这就需要加强对民工队伍得安全教育,提高民工队伍对安全施工得认识,增强民工队伍得自我保护能力,习惯性违章行为就是造成事故得主要因素,所以对习惯性违章行为应严格控制与管理,发现一例重罚一例,不留隐患,不留死角,把事故消灭在盟芽状态之中。
四、施工方案
（一） 准备工作
1、清除施工区域得草皮、树墩、积水、淤泥与杂物等。
2、做好防洪排水工作,在场地周围设置必要得截洪沟、排水沟,保证场地不积水。
3、准备所需得工器具及施工机械,并进行检查。
4、做好安全防护措施。
(二)施工方案
编写依据引用标准及规范名称表
序号
标准及规范名称
颁发机构
1
《建筑地基基础工程施工质量验收规范》(GB502022002)
中华人民共与国建设部
国家质量监督检验检疫总局
2
《建筑工程施工质量验收统一标准》(GB503002001)
中华人民共与国建设部
国家质量监督检验检疫总局
3
《土方与爆破工程施工与验收规范》(GBJ20183)
中华人民共与国建设部
国家质量监督检验检疫总局
4
《测量规范》(GBJ5002693)
中华人民共与国建设部
国家质量监督检验检疫总局
1、机械设备选用:装载机1台,挖机2台,压路机1台,自卸汽车2辆。机械设备按施工实际情况进场,满足施工需要。
2、施工顺序及方法:
施工准备 清除场地上杂物及腐土,组织机械及施工人员进场,开挖边坡测量定位。
土方开挖 技术人员指挥机械进行开挖,按设计高程及平面位置进行跟踪检查。
土方运输 按填土位置确定车辆行驶路线,土方开挖时,一次装进行运输,避免二次搬运。
土方回填 土方回填时应从低处开始顺序回填,回填前砂浆抗压强度应达到75%,方可进行施工。利用装载机进行运土及平整场地,分层碾压密实,按要求进行试验。
3、 根据变电站得地形土方回填属高风险作业项目,在回填中必须提前确定挖机及其她机械行至沟底得行车路线,确保高填方机械设备得安全。
4、 施工过程中严格按照规范及图纸要求进行分层夯实,严格取样制度,按照监理单位相关要求进行取样,对取样及时通知监理单位见证。
5、 碾压机械压实填方时,应控制行驶速度,一般规定平碾:不应超过2km/h 振动碾:不应超过2km/h。
6、 碾压时,轮(夯)迹应相互搭接,防止漏压或漏夯。长宽比较大时,填土应分段进行。每层接缝处应做成斜坡形。
7、 填方超出基底表面时,应保证边缘部位得压实质量。
8、 在机械施工碾压不到得填土部位,用蛙式打夯机分层夯打密实。
9、 在天然湿度得土中,开挖基坑(槽)与管沟时,当挖土深度不超过下列数值得规定,可不放坡,不加支撑。
10、 密实、中密得砂土与碎石类土(充填物为粘性土)1、0m;
11、 硬塑、可塑得粘质粉土及粉质粘土1、25m;
12、 硬塑、可塑得粘土与碎石类土(充填物为粘性土)1、5m;
13、 坚硬得粘土2、0m。
14、 超过上述规定深度,在5m以内时,当土具有天然湿度,构造均匀,水文地质条件好,且无地下水,不加支撑得基坑(槽)与管沟,必须按规定放坡。如挖土深度超过5m时,应按专业性施工方案来确定。
五、预防措施
在土方开挖、搬运、回填、外运过程中存在得危险源、危险因素及预防措施见下表:
危险源、危险因素、预防措施一缆表
序号
施工过程
危险源
危险因素
预防措施
1
土方
开挖
土方坍塌
挖方区土方开挖深度过高后,开挖时土方易坍塌
土方每次开挖高度不得超过3、0米,并根据土质与上部荷载情况,按施工规范要求进行放坡,设置护坡支撑等,开挖区设置安全警示标志,严禁无关人员到开挖区。
土石滚落或飞溅伤人及过往车辆
土石方开挖时未设置围护栏或围护栏不牢固。
围护栏旁石块堆积过多。
土石方开挖时必须设置安全可靠得围护栏。
围护栏旁堆积得石块必须及时清除。
开挖区设置安全警示标志,严禁无关人员到开挖区。
施工机械伤人
挖掘机开挖土方时,在挖机回转半径范围内可能伤人
土方开挖时指挥人员及施工人员应在挖机回转半径以外指挥,并时刻注意挖机回转半径范围内不得有人。

2
土方运输
车辆伤人(交通运输事故)
施工车辆不按规定线路与时速行驶伤人
在施工现场内规划出施工车辆行驶路线,经常维护,保证施工道路满足施工车辆行驶要求,并规定在场内施工车辆行驶时速不得超过5公里/小时。
施工道路车辆碾压飞石伤人
道路上有石块,车辆碾压飞起伤人
车辆行驶道路每天必须清理,及时清除松动石块及散落得泥土杂物。
六、土方工程得施工方法与质量要求
(一)土方回填:
1、填方区得基底处理应符合下列规定:
(1)基底上得树墩及主根应清除,坑穴应清除积水、淤泥与杂物等,并分层回填夯实;
(2)在建筑物与构筑物基底下得填方或厚度小于500mm得填方,应清除基底上得草皮与垃圾;
(3)在稳定山坡上填方,当山坡坡度为1/10~1/5时,应清除基底上得草皮,坡度陡于1/5时,应将基底挖成阶梯形,阶宽不小于1000mm;
2、回填得土料应符合下列规定:
(1)碎石土、砂土与爆破石渣,可用作表层以下得填料,石土比例3:6(石头30%,土70%);
(2)含水量符合压实要求得粘性土,可用作各层填料;
(3)淤泥与淤泥质土不能用作填料;
(4)本变电站工程根据设计图纸要求,回填土料选用站内挖方土料,站内腐植土全部运至回填区边坡,以利于植被种植进行边坡防护,不允许当做回填料使用。
3、填方每层铺土厚度与压实遍数应根据工程特点、填料种类、压实系数、机械性能等确定,可按下表选用:
压 实 机 具
每 层 铺 土 厚 度 (mm)
每 层 压 实 遍 数 (遍)
振动式压路机
250 ~ 350
3 ~ 4
蛙式打夯机
200
3 ~ 4
立式打夯机
200
3 ~ 4
4土方得填土,应选用透水性较好得土料或在粘土中掺入石块作填料,填土时,应分层夯实,确保填土质量,并按设计要求做好排水管与排水沟。
(二)土方开挖得要求
1、土方开挖前应检查定位放线,合理安排土方运输车得行走路线及弃土场。
2、施工过程中应检查平面位置、水平标高、边坡坡度、压实度,并随时观察周围得环境变化。
(三)土方工程得质量要求
1、土方工程得检查内容及数量应符合下表得规定:
工　程　名　称
检　　　查　　　内　　　容
检　查　数　量
挖方区
填方区
场地平整
1、平整区域得坐标、高程与平整度
每100~500m2取1点,但不少于1点;长度、宽度与边坡均为每20m取1点,每边不应少于1点。
2、挖方、填方区中线位置、断面尺寸与标高
3、边坡坡度与边坡加固
4、水沟与排水设施得中线位置、断面尺寸与标高
5、填方区得压实情况与压实系数(或干容重)
基槽
基坑
管沟
1、平面位置
长度、宽度与边坡均为每20m取1点,每边不应少于1点。
2、底面尺寸
3、边坡坡度
4、基底土质
2、土方工程得允许偏差应符合下表得规定。
项　　　目
允　　许　　偏　　差
检　验　方　法
柱基
基坑
基槽
挖、填方及场地平整
管沟、
排水沟
地、路面基层
人工
机械
1
标高
－50
±50
±100
－50
－50
水准仪
2
长度、宽度(由设计中线向两边量)
－0
－0
－0
＋100
－
经纬仪,用钢尺量
3
边坡坡度
－0
－0
－0
－0
－
观察或用坡度尺检查
4
表面来整度
－
－
－
－
20
用2m靠尺与楔形塞尺检查
3、填方区压实后得干容度检查应按100~500m2取1点。压实度达到设计要求0、94,其余10％得最低值与设计值得差不得大于0、08g/cm2,且应分散不得集中。
4、按规定对土方工程进行检查与中检验收,并填好以下记录表格:
(1)地基验槽(坑)记录;
(2)隐蔽工程验收记录;
(3)土方分项工程质量检验评定表。
七、安全技术措施
1、土石方开挖时必须按设计边坡坡度开挖。如果设计没有明确边坡坡度时按下表得规定开挖。
土方开挖边坡一览表
土 得 类 别
边 坡 坡 度(高 : 宽)
砂土(不包括细砂、粉砂)
1 : 1、25 ~ 1 : 1、50
粘土
坚硬
1 : 0、75 ~ 1 : 1、00
硬塑
1 : 1、00 ~ 1 : 1、25
碎石类土
充填坚硬、硬塑粘性土
1 : 0、50 ~ 1 : 1、00
充填砂土
1 : 1、00 ~ 1 : 1、50
2、土方开挖宜从上到下分层分段依次进行,随时做成一定得坡势,以利泄水,并不得影响边坡稳定得范围内积水。
3、在基槽、基坑侧弃土时,应保持边坡得稳定,弃土堆放坡脚至槽、坑边得距离不得小于800mm,土堆高度不得高于1500mm。弃土堆应连续堆置,其顶面应向外倾斜,防止水流入槽、坑内。
4、在土方开挖过程中,如出现滑坡迹象时,应立即采取下列措施:
(1)暂停施工,必要时,所有人员与机械撤至安全地点;
(2)通知设计单位提出处理措施;
(3)根据滑动迹象设置观测点,观测滑坡体平面移动或沉降变化,并作好记录。
5、在稳定山坡上填方,当山坡坡度为1/10~1/5时,应清除基底上得草皮,坡度陡于1/5时,应将基底挖成阶梯形,阶宽不小于1000mm;
6、土方开挖时指挥人员及施工人员应在挖机回转半径以外指挥或施工,并时刻注意挖机回转半径范围内不得有人。
7、在施工现场内规划出施工车辆行驶路线,经常维护,保证施工道路满足施工车辆行驶要求,并规定在场内施工车辆行驶时速不得超过5公里/小时。
8、车辆行驶道路每天必须清理,及时清除松动石块及散落得泥土杂物。
9、全体施工人员在施工过程中必须严格按照《土方工程安全操作工程》进行施工。
