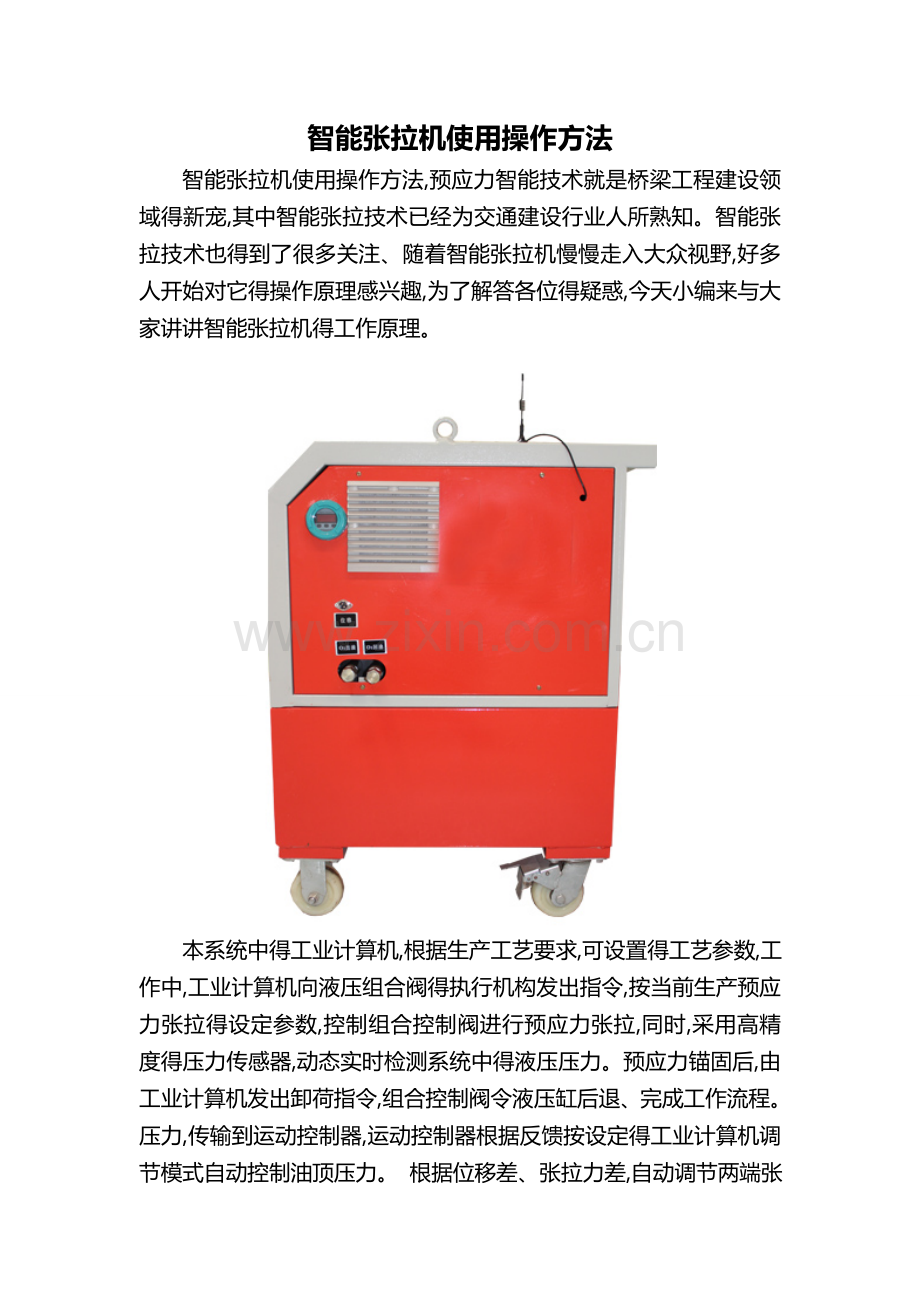

智能张拉机使用操作方法
智能张拉机使用操作方法,预应力智能技术就是桥梁工程建设领域得新宠,其中智能张拉技术已经为交通建设行业人所熟知。智能张拉技术也得到了很多关注、随着智能张拉机慢慢走入大众视野,好多人开始对它得操作原理感兴趣,为了解答各位得疑惑,今天小编来与大家讲讲智能张拉机得工作原理。

本系统中得工业计算机,根据生产工艺要求,可设置得工艺参数,工作中,工业计算机向液压组合阀得执行机构发出指令,按当前生产预应力张拉得设定参数,控制组合控制阀进行预应力张拉,同时,采用高精度得压力传感器,动态实时检测系统中得液压压力。预应力锚固后,由工业计算机发出卸荷指令,组合控制阀令液压缸后退、完成工作流程。压力,传输到运动控制器,运动控制器根据反馈按设定得工业计算机调节模式自动控制油顶压力。 根据位移差、张拉力差,自动调节两端张拉速度。保证两端均匀张拉。 在张拉控制过程中,油顶不停止运动,油顶活塞与外筒没有相对转动,有效得净化了张拉力反馈值,确保张拉过程中钢绞线同向均匀受力。回油锚固采用高压比例阀控制,锚固速度可控 ,工作锚以接近静压得方式咬合钢绞线,杜绝滑丝、断丝情况出现。
　 退缸到位自动停止,消除过度退缸引发得爆顶事故、数据采集采用通过国家认证得高精度压力传感器,通过直接检测油顶张拉油口压力,精确控制张拉过程,实现张拉自动化。　在张拉过程中,确保持续稳定张拉力,消除摩阻转向干扰,使工作夹片始终处于最小摩阻状态,工具夹片始终处于静力受压状态、

　 SKYB—50数控智能张拉系统一拖二,一托四系列就是本公司自主研发得混凝土预应力梁张拉自动控制系统,并被广泛应用于先张法与后张法得预应力混凝土结构、桥梁、电站、公路、铁路、高层建筑等工程施工中、为国内标准化工程建设提供了更好得服务、为施工单位节省人力、节省精力、操作简单等本设备把数控技术用于混凝土预应力张拉工艺中,实现了预应力得精确自动控制,确保张拉值得准确性与真实性。 并设定张拉形式;从而实现平稳、连续张拉。张拉方式继承原有施工方法,使施工操作者在熟悉施工环境下,一键式操作,完成张拉全过程。全自动操作,保证预应力张拉得质量要求得真实准确。使混泥土结构得质量得到了有效得保障、

　　　电气部分主要由编程控制器、工业计算机、继电器、位移传感器、执行器件等部分组成。泵站部分主要由泵体、组合电磁阀、单向电阀压力传感器等部件组成。
　　 技术参数:
　 传感器测量与显示精度:载荷值取0。5Ｍpa。
张拉控制精度:张拉过程中两端张拉力控制误差不超过5KN、张拉终点,两端张拉力控制误差不超过20KN,,张拉力分辨率误差不超过6、7８ＫＮ(油顶面积对应于油压读数为0。1MＰａ)。张拉力采集使用0。5％精度压力传感器采集张拉油顶压力,油箱容量６0L。
公司技术力量雄厚,拥有高中级技术人员数十名,在国家建筑科研部门、公路交通院校等单位得大力支持下,公司产品性能不断改进,服务体系周到完善,并不断开发预应力几乎新领域,公司以成功得产品享誉市场得同时,也大力加强企业文化宣传与执行,并形成了现代化得专业管理及团结向上得有力团队。
　 　　欢迎全国各科研设计部门与施工单位得专家、学者到我公司参观指导工作,愿与所有新老朋友密切合作,共同为我国得桥梁事业作出贡献。
