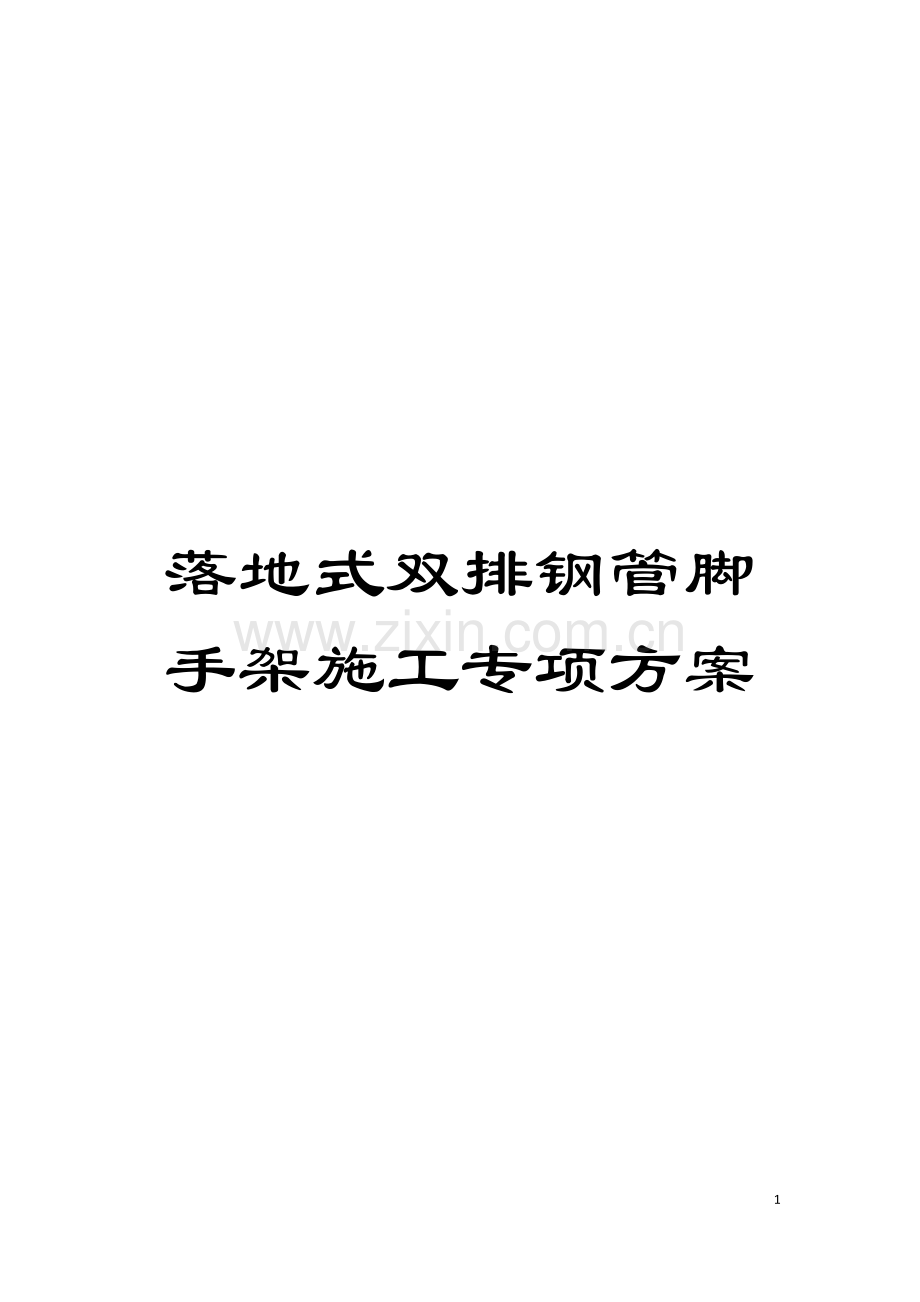

落地式双排钢管脚手架施工专项方案模板.docx

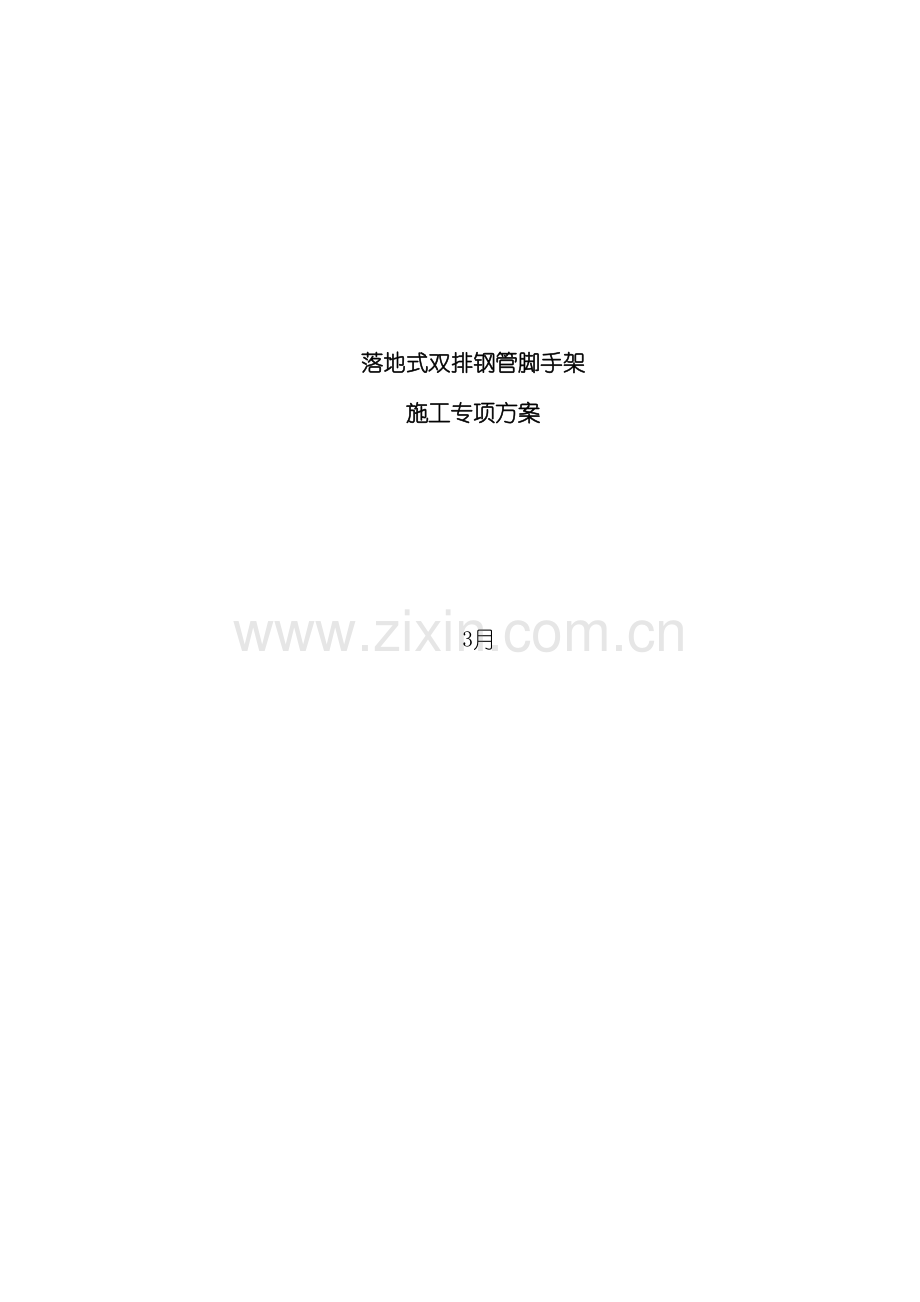

落地式双排钢管脚手架施工专项方案55资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。落地式双排钢管脚手架施工专项方案 3月目 录1.工程概况12.编制依据13.材料准备及要求13.1材料投入计划13.2材料技术要求14.施工部署14.1安全防护领导小组14.2设计总体思路14.3脚手架的部署15.构造要求及技术措施15.1脚手架构造15.2脚手架搭设15.3电梯井道内架15.4脚手架的拆除16.脚手架搭设安全技术措施16.1脚手架验收标准规定16.2脚手架使用规定16.3脚手架避雷措施16.4脚手架安全防护17.应急预案17.1应急策划17.2应急准备17.3应急响应17.4突发事件应急预案18.计算书18.1小横杆的计算18.2大横杆的计算18.3扣件抗滑力的计算18.4脚手架荷载标准值18.5立杆的稳定性计算18.6最大搭设高度的计算18.7连墙件的计算18.8立杆的地基承载力计算18.9地下室顶板承载力验算11. 工程概况本地块由4栋32层高层住宅及其3层地下车库和临街商业及配套公建组成。占地面积24375.14m2, 建筑面积117004.53m2。对地下室及地上结构8层施工采用落地式脚手架。本工程底板面相对标高-14.2( -14.3) m, 在建筑外侧及地下室后做区域脚手架位置浇筑钢筋混凝土垫层, 作为落地式脚手架地基, 标高随底板标高, 在1#楼北侧因地形关系地面相对标高为-18.300( -16.200) , 裙房首层板面标高-0.600m, 塔楼结构8层顶板面标高为26.400m, 地上结构脚手架落在首层板上, 脚手架高结构一步, 则落地式脚手架支设高度为28.8m。2. 编制依据序号标准名称标准标号1建筑结构荷载规范GB50009- 2建筑施工扣件式钢管脚手架安全技术规范JGJ130- 3建筑工程施工质量验收统一标准GB50300- 4建筑施工安全检查标准JGJ59-995低压流体输送用钢管GB/T3091- 6钢管脚手架扣件GB15831- 7施工现场临时用电安全技术规范JGJ46- 8业主提供的施工图纸3. 材料准备及要求3.1 材料投入计划序号材料名称规格单位数量备注1钢管483.0m705002扣件只517003竹串片脚手板3m0.3m张99004密目式安全网6m1.8mm2150003.2 材料技术要求编号材料名称规格参数要求图样1钢管483.0钢管表面应平直光滑, 不应有裂缝、 结疤、 分层、 错位、 硬弯、 毛刺、 压痕和深的划道。2密目式安全网6m1.8m网目密度不低于800 目/100cm2, 网孔用12mm直径的圆柱体不能插入, 垂直于水平面安装用于防止人员坠落及坠物伤害的网。一般由网体、 开眼环扣、 边绳和附加系绳组成3竹串片脚手板3m0.3m厚度不得少于50mm,拼接螺栓的间距不得大于60mm, 螺栓孔径与螺栓应紧密配合4扣件直角扣件铸铁不得有裂纹、 气孔, 不宜有缩松、 砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65Nm时不得发生破坏。并应将影响外观质量的粘沙、 浇冒口残余、 披缝、 毛刺、 氧化皮等除去。旋转扣件铸铁不得有裂纹、 气孔, 不宜有缩松、 砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65Nm时不得发生破坏。并应将影响外观质量的粘沙、 浇冒口残余、 披缝、 毛刺、 氧化皮等除去。对接扣件铸铁不得有裂纹、 气孔, 不宜有缩松、 砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65Nm时不得发生破坏。并应将影响外观质量的粘沙、 浇冒口残余、 披缝、 毛刺、 氧化皮等除去。4. 施工部署4.1 安全防护领导小组安全生产、 文明施工是企业生存与发展的前提条件, 是达到”杜绝死亡、 重大工伤事故, 年重伤频率在0.6以内、 年平均负伤频率不大于8的安全生产目标的必然保障。为此项目经理部成立安全防护领导小组, 其机构组成、 人员编制及责任分工如下: 序号职务姓 名工作职责1组长( 执行经理) 负责协调工作2副组长( 生产经理) 现场施工总指挥( 项目工程师) 技术指导( 安全组长) 现场安全总指挥3组员( 安全员) ( 技术员) ( 施工员) ( 施工员) ( 材料员) 4.2 设计总体思路本工程考虑到施工工期、 质量、 安全和合同要求, 故在选择方案时, 应充分考虑以下几点: 1.架体的结构设计, 力求做到结构要安全可靠, 造价经济合理。2.在规定的条件下和规定的使用期限内, 能够充分满足预期的安全性和耐久性。3.选用材料时, 力求做到常见通用、 可周转利用, 便于保养维修。4.结构选型时, 力求做到受力明确, 构造措施到位, 升降搭拆方便, 便于检查验收, 钢管材料进场时要求483钢管, 计算时按照482.7计算; 5.综合以上几点, 脚手架的搭设, 还必须符合建筑施工安全检查标准(JGJ59-99)检查标准要求, 要符合相关文明标化工地的有关标准。4.3 脚手架的部署脚手架搭设平面图如下图所示: 结合以上脚手架设计原则, 同时结合本工程的实际情况, 综合考虑以往的施工经验, 脚手架施工及使用划分为以下几个阶段: ( 1) 地下室结构施工阶段: 决定采用双排落地式脚手架, 脚手架搭设高度最大为19.5m。地下一层板( 首层板) 在北侧有一跨悬挑板, 见下图阴影部分: 在该区域, 地下二、 三层连通, 高6.1m, 在地下二、 三层施工时, 采用模板支撑排架支模; 该区域地下一层施工时, 东、 西侧脚手架工况见附图工况一、 工况二; 在地下室西、 北侧需填土, 脚手架从底板开始搭设知道首层板, 在地下室完成后拆除地下室脚手架, 见工况三由于地下室F9-6、 F9-7、 F9-8在其它区地下室完成之后施工, 因此在此三区与其它区交接处也布置脚手架, 工况图见附图工况四; ( 2) 地上结构8层以下( 含8层) 施工阶段: 采用双排落地式脚手架, 最大搭设高度28.8m。工况图见附图工况五。在脚手架搭设区域浇筑1.4m宽、 150mm厚C20混凝土垫层。地下室脚手架布置图如下图所示: 地上脚手架布置图如下图所示: 在4#楼西南角位置距离地下室顶板边界非常近, 而该区域填土只到地下室一层底板, 导致该区域脚手架悬空, 现在该区域布置型钢梁和型钢立柱作为脚手架支撑体系。脚手架立杆立在型钢梁A、 B上, 型钢梁A、 B支承在型钢梁C上, 型钢梁C支承在型钢立柱上。详见下图: 5. 构造要求及技术措施5.1 脚手架构造落地式脚手架为双排脚手架, 立杆采用单钢管, 脚手架下部6m立杆采用双钢管( 构造措施) 。搭设尺寸: 立杆的纵距1.50m, 立杆的横距0.90m, 立杆的步距1.80m, 内排架距离结构边0.30( 在装饰装修阶段考虑到幕墙安装, 为0.45, 可根据实际情况调整) m。采用的钢管类型为483.0, 剪力墙处连墙件采用钢管与螺杆焊接连接, 框架处连墙件采用预埋钢管双扣件连接, 2步3跨, 连墙件在转角和顶部处加密, 即在转角1m以内范围按垂直方向不大于4m, 顶部800mm以内范围设置连墙件。连墙件采用菱形布置。当转角处脚手架处于如下情况时: 转角处连墙件按一步间距布置。小横杆布置在大横杆上, 大横杆上主节点间的小横杆根数为1根, 等间距布置。布置图如下: 脚手板的设置应符合下列规定: 1、 作业层脚手板应铺满、 铺稳, 离开墙面120150mm。2、 竹串片脚手板应设置在三根横向水平杆上。当脚手板长度小于2m 时, 可采用两根横向水平杆支承, 但应将脚手板两端与横向水平杆可靠固定, 严防倾翻。脚手板的铺设应采用对接平铺或搭接铺设。脚手板对接平铺时, 接头处应设两根横向水平杆, 脚手板外伸长度应取130mm150mm, 两块脚手板外伸长度的和不应大于300mm( 图6.2.4 a) ; 脚手板搭接铺设时, 接头应支在横向水平杆上, 搭接长度不应小于200mm, 其伸出横向水平杆的长度不应小于100mm( 图6.2.4 b) 。本工程脚手板平铺优先采用对接。脚手板应铺设牢靠、 严实, 并应用安全网双层兜底。规范要求施工层以下每隔10米应用安全网封闭, 本工程落地式脚手架在第一步横杆处用安全网封闭。作业层、 斜道外架脚手板侧边设置通长200mm高木挡脚板。各层外脚手架两大横杆之间均增设护身栏杆两道, 高1.2m, 间距按0.6m设置。外挂密目式网实行全封闭施工。密目式网搭接宽度为200mm。为了保证外脚手架的整体稳定和抵抗侧力作业, 在外侧面满设剪刀撑, 剪刀撑的斜杆与水平面的交角宜在4560之间, 由脚手架端头开始按水平投影宽度应不小于4跨或6m设置一排剪刀撑, 自下而上、 左右连续设置。斜杆应与脚手架基本构架杆件加以可靠连接, 并应延伸到顶部大横杆以上。钢管搭接长度不应小于1m, 应等间距设置3个旋转扣件固定, 端部扣件盖板边缘至搭接纵向水平杆杆端得距离不应小于100mm。在脚手架立杆垫板之上200mm处一律设纵向和横向扫地杆, 并与立杆连接牢固。防止高空坠落, 根据安全操作规范每三层设一道水平挑网, 挑出距离不小于2m。落地脚手架的基础应该采用垫板, 垫板应沿脚手架方向通长布置。当立杆基础不在同一高度上时, 必须将高处的纵向扫地杆向低处延长两跨, 与立杆固定高低差不应大于1m靠边坡上方的立杆轴线到边坡的距离不应小于500mm; 脚手架底层步距不应大于2m。见下图: 双排脚手架门洞桁架的构造应符合下列规定: 1、 双排脚手架门洞处的空间桁架, 应在下图示节间设置一根斜腹杆: 2、 斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上, 旋转扣件中心线至主节点的距离不宜大于150mm。斜腹杆采用通长杆件。脚手架立杆底部垫20050木板。5.2 脚手架搭设脚手架搭设之前, 必须对进场的脚手架杆、 配件进行严格的检查, 禁止使用规格和质量不合格的杆配件。外脚手架搭设人员必须诗证上岗, 并正确使用安全帽、 安全带、 穿防滑鞋。脚手架搭设前, 架子工长要向施工人员进行安全、 技术交底。脚手架的搭设作业, 必须在统一指挥下按照以下规定程序进行: 按设计放线, 铺垫板, 设置底座或标定立杆位置; 搭设脚手架应从一端开始并向另一端延伸搭设; 应按定位依次竖起立杆, 将立杆与纵、 横向扫地杆连接固定, 然后装饰第一步的纵向和横向水平杆、 随校正立杆垂直之后予以固定, 并按此要求继续向上搭设。剪刀撑、 斜杆等整体拉结杆应随搭升的架子一起及时设置; 架面用竹笆板铺设, 支撑杆件的间距为400mm。工人在架上进行搭设作业时, 作业面上宜铺设必要数量的脚手板并予临时固定, 工人必须戴安全帽和佩挂安全带。不得单人进行装设较重配件和其它易发生失衡、 脱手、 碰撞、 滑跌等不安全的作业。外架搭设应按定位依次竖起立杆, 将立杆与纵、 横向扫地杆连接固定, 然后连接第一步的纵向和横向平杆、 随校正立杆垂直之后予以固定, 并按此要求继续向上搭设。在搭设中不得随意改变构架设计, 减少杆件配件设置和对立杆纵距作不小于100mm的构件尺寸放大。确有实际情况, 需要对构架作调整和改变时, 应提交技术主管人员解决。连墙杆距主节点的垂直距离不应大于300mm。在第一次拉结前, 需在脚手架外侧间距3m设置抛撑, 抛撑的角度不大于60度。在每步架的作业完成后, 必须将架上剩余材料物品移至上( 下) 步架或室内; 每日收工前应清理架面, 将架面上材料物品堆放整齐, 垃圾清运出去; 在作业期间, 应及时清理落入安全网内的材料和物品, 在任何情况下, 严禁自架上向下抛掷材料物品和倾倒垃圾。脚手架第一步设置的拉结点必须在脚手架第三步搭设前完成。拉顶式连墙构造必须将小横杆与外墙面顶紧并与钢筋焊牢; 刚性连墙构造应确保杆件连接可靠。外架搭设纵向水平杆宜设置在立杆内侧, 其长度不得小于三跨。立杆、 纵向水平杆等接头均应交错布置, 两根杆件相邻接头不得设置在同步同跨内, 不同步或不同跨两个相邻接头错开距离不得小于500mm,各接头距主节点的距离不得大于步距或跨度的1/3。剪刀撑接头应采用搭接接头; 其长度不得小于1000mm; 并等距设置三个旋转扣件固定; 端部扣件盖板边缘至搭接杆端距离不应小于100mm。剪刀撑斜杆与地面的水平夹角应在4560之间; 剪刀撑沿外架立面连续布置。在外架需要留设门洞的部位; 门洞宜采用上升斜杆平行弦杆行架结构形式; 斜杆与地面的水平夹角应在4560之间。在中雨、 六级风以上的天气, 以及夜间不得进行脚手架的搭设、 拆除工作。所有立杆接长采用对接连接。5.3 电梯井道内架本工程地下室电梯井道脚手架按下图布置, 地上电梯井道脚手架采用定型脚手架, 具体详专项方案。地下室电梯井道脚手架采用48壁厚3.0mm钢管搭设, 立杆间距均为1500mm; 步距1800mm; 剪刀撑沿脚手架四面设置。内架立在电梯井基坑顶面, 采用20050木板垫于立杆下。5.4 脚手架的拆除拆除脚手架时应符合下列规定:1) 拆除作业必须由上而下、 逐层进行, 严禁上下同时作业; 2) 连墙件必须随脚手架逐层拆除, 严禁先将连墙件整层或数层拆除后再拆, 脚手架分段拆除高差不应大于2步, 如高差大于2步应增设连墙件加固; 脚手架的拆除作业应按确定的拆除程序进行。连墙杆应在位于其上的全部可拆杆件都拆除之后才能拆除, 在拆除过程中, 凡已松开连接的杆配件应及时拆除运走, 避免误扶和误靠已松脱连接的杆件。拆下的配件应以安全方式运出和吊下, 严禁向下抛掷。在拆除过程中, 应作好配合, 协调动作, 禁止单人进行拆除较重杆件等危险性的作业。拆除人员必须戴安全帽和佩挂安全带。拆除作业必须设置警戒区域。安全员必须旁站。6. 脚手架搭设安全技术措施6.1 脚手架验收标准规定结构应符合设计及建筑施工扣件式钢管脚手架安全技术规范( JGJ130- ) 的规定, 个别部位的尺寸变化应经过技术主管及安全主管同意, 并在允许的调整范围内。节点的连接可靠, 其中扣件的拧紧程度应控制在扭力矩达到4065Nm。管脚手架立杆垂直度应1/500, 且应同时控制其最大垂直偏差值不大于75mm。旧扣件使用前应进行质量检查, 有裂缝变形的严禁使用, 出现滑丝的螺栓必须更换; 外架水平杆的水平偏差应1/250, 且全架长的水平偏差值不大于50mm。外脚手架必须由持有效上岗证的人员搭设, 随楼层的增高逐层对其进行检查及分段验收, 不符合要求的应迅速整改。6.2 脚手架使用规定脚手架的验收和日常检查按以下规定进行, 检查合格后方允许投入使用或继续使用: ( 1) 搭设完毕后; ( 2) 连续使用达6个月; ( 3) 施工中途停止使用超过15天, 在重新使用前; ( 4) 在遭受暴风、 大雨、 在雪、 地震等强力因素作用之后; ( 5) 在使用过程中发现有显著变形、 沉降、 拆除杆件和拉结以及安全隐患存在的情况时; ( 6) 由上一次检验后满30天及脚手架做重大更改后, 由项目部组织对脚手架的彻底检查。脚手架的施工和使用设专人负责, 并设安全监督检查人员, 确保脚手架的搭设和使用符合设计和有关规定要求。施工荷载控制在3kN/m2以内; 结构作用面为一层, 装修作用面为两层。在架面上堆放的材料应码放整齐稳固, 不影响施工人员的通行和操作, 严禁上架人员在架面上奔跑、 退行或倒退拉车; 在作业中, 禁止随意拆除脚手架的基本构件杆件。整体性杆件、 连接、 紧固件和连墙件。确因操作需要临时拆除时, 必须经主管人员同意, 采用相应弥补措施, 并在作业完毕后, 及时予以恢复。作业人员在架上的最大作业高度应以能够正常操作为度, 严禁在架板上加垫器物或单块脚手板以增加操作高度; 工人在架上作业中, 应注意自我安全保护和她人的安全, 避免发生碰撞、 闪失和落物, 严禁在架上戏闹和坐在栏杆上等不安全处休息; 人员上下脚手架必须设安全防护的出入通道, 严禁攀援脚手架上下; 每班工人上架作业时应先行检查有无影响安全作业的问题存在, 在排除解决后方可开始作业。在作业中发现有不安全的情况和迹象时, 应立即停止作业进行检查, 解决后才能恢复正常作业; 发现有异常和危险情况时, 应立即通知所有架上人员撤离; 在每步架的作业完成后, 必须将架上剩余材料物品移至上( 下) 步架或室内; 每日收工前应清理架面, 将架面上材料物品堆放整齐, 垃圾清运出去; 在作业期间, 应及时清理落入安全网内的材料和物品, 在任何情况下, 严禁自架上向下抛掷材料物品和倾倒垃圾。在使用过程中, 应定期对脚手架进行全面检查并作好记录, 严禁乱堆乱放, 应及时清理各层堆积的杂物。不得将脚手架构件等物从过高的地方抛掷, 严禁随意拆除已投入使用的脚手架构件。钢管上严禁打孔。6.3 脚手架避雷措施钢管架应设置避雷针, 脚手架搭设至顶后在脚手架四周立杆上设置1m高的323镀锌钢管作避雷针。并将上层樘杆全部拉通与建筑物避雷带连通, 形成避雷网络,并检测接地电阻不大于30。6.4 脚手架安全防护在脚手架外侧边缘设置挡护高度1.2m的栏杆和200mm高挡脚板, 且栏杆间的净空高度应0.6m。在脚手架外侧设置密目式安全网, 防止人或物掉落至脚手架外侧, 密目式安全网宜设置在脚手架外立杆的内侧, 并应与架体绑扎牢固。同时防止楼层内扬尘污染环境。每隔5步设置隔离网, 其设置应符合国家标准安全网( GB 5725- ) 。在建筑物的出入口及施工电梯的走道、 办公室及仓库应设置安全防护棚。本工程外脚手架立杆、 横杆、 剪刀撑等连接均采用扣件连接, 连墙杆采用螺栓连接, 在验收脚手架时, 要特别注意扣件的紧固程度, 采用随机抽样的办法进行检查, 其抽样检查数目及质量判定标准应符合有关规定。对于拧紧力矩超过65Nm的扣件, 必须认真检查扣件有无裂缝、 变形, 如果发现扣件有上述弊病应将扣件调换, 调上的扣件的螺栓应紧固至4065Nm。上下脚手架必须设安全防护物出入通道, 严禁攀援脚手架之下。每班工人上架作业时应先行检查有无影响安全作业的问题存在, 在排除解决后方可开始作业。在作业中发现有不安全的情况和迹象时, 应立即停止作业进行检查, 解决后才能恢复正常作业; 发现异常和危险情况时, 应立即通知所有架上人员撤离。外脚手架必须及时维修加固, 以达到坚固稳定,确保施工安全。卸料时各构配件严禁抛掷至地面; 脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则(GB 5036)考核合格的专业架子工, 上岗人员应定期体检, 合格者方可持证上岗; 作业层上的施工荷载应符合设计要求, 不得超载, 不得将模板支架缆风绳、 泵送混凝土和砂浆的输送管等固定在脚手架上, 严禁悬挂起重设备; 脚手架使用期间严禁拆除主节点处的纵、 横向水平杆纵、 横向扫地杆、 连墙件。7. 应急预案7.1 应急策划7.1.1 应急预案工作流程图危险源及环境因素辩识、 评价编制应急预案成立抢险领导小组组建抢险队、 救护车配备应急物资、 设备应急知识教育培训定期评审实施应急预案进行评审、 修订未发生发生7.1.2 突发事件风险分析和预防为确保正常施工, 预防突发事件以及某些预想不到的、 不可抗拒的事件发生, 事前有充分的技术措施准备、 抢险物资的储备, 最大程度地减少人员伤亡、 国家财产和经济损失, 必须进行风险分析和预防。7.1.3 突发事件、 紧急情况及风险分析根据本工程施工特点及复杂的地质情况, 在辩识、 分析评价施工中危险因素和风险的基础上, 确定本工程重大危险因素是外架到塌、 高处坠落、 飞物伤人等。在工地已采取机电管理、 安全管理各种防范措施的基础上, 还需要制定外架坍塌和高处坠落的应急方案。7.1.4 突发事件及风险预防措施从以上风险情况的分析看, 如果不采取相应有效的预防措施, 不但给本工程施工带来很大的安全隐患, 而且对施工人员的安全造成威胁。a 、 外脚手架的搭设前, 组织项目部技术组成员及有丰富经验的施工人员对外架方案支撑体系的讨论和验算。b、 材料准备: 钢管、 扣件的选择, 搭设前对钢管进行组织验收, 对弯曲钢管、 壁厚达不到要求的坚决做退场处理, 对扣件逐个检查是否存在暗伤, 有暗伤的作为废品处理, 搭设前准备足够的脚手板和力矩扳手, 准备几台千斤顶。c 、 进行外架专项方案的编制并进行论证, 报监理审批。d 、 在夜间施工时配置足够的照明。e 、 高空坠落、 坠物伤人的预防措施搭设中, 对高度超过2m的施工, 应铺设脚手扳和配备安全带。高空作业时应待脚手架搭设高度超过操作层高度的3.6m。高空吊物设专人检查、 指挥。班组操作前进行安全学习、 培训, 组织安全技术交底。对超高层的操作设置安全防护网。7.1.5 应急资源分析a、 应急力量的组成及分布: 机关有关部门负责人、 项目部成员。b、 应急设备、 物资准备: 现场灭火器、 医疗设备、 救护车辆充分, 药品齐全, 各施工小分队配有对讲机。c、 上级救援机构: 公司应急救援领导小组, 地方可用的主要应急资源是救护车。7.1.6 法律法规要求关于特大安全事故行政责任追究的规定第七条、 第三十一条; 安全生产法第三十条、 第六十八条; 建筑工程安全管理条例、 安全许可证条例。7.2 应急准备7.2.1 机构与职责项目部应急预案领导小组及其人员组成。应急机构成员联系方式组 长: 龚卫彪副组长杨帆副组长向东生抢险抢修组 组长何航成技术支持组 组长倪俊通讯联络组 组长张孝恩医疗救护组 组长何晓林7.2.2 应急组织的分工职责a 、 组长职责: 决定是否存在或可能存在重大紧急事故, 要求应急服务机构提供帮助并实施场外应急计划, 在不受事故影响的地方进行直接控制; 复查和评估事故(事件)可能发展的方向, 确定其可能的发展过程; 指导设施的部分停工, 并与领导小组成员的关键人员配合指挥现场人员撤离, 并确保任何伤害者都能得到足够的重视; 与场外应急机构取得联系及对紧急情况的记录作出安排; 在场(设施)内实行交通管制, 协助场外应急机构开展服务工作; 在紧急状态结束后, 控制受影响地点的恢复, 并组织人员参加事故的分析和处理。b 、 副组长(即现场管理者)职责: 评估事故的规模和发展态势, 建立应急步骤, 确保员工的安全和减少设施和财产损失; 如有必要, 在救援服务机构来之前直接参与救护活动; 安排寻找受伤者及安排非重要人员撤离到集中地带; 设立与应急中心的通讯联络, 为应急服务机构提供建议和信息。通讯联络组职责: 确保与最高管理者和外部联系畅通、 内外信息反馈迅速; 保持通讯设施和设备处于良好状态。负责应急过程的记录与整理及对外联络。技术支持组职责: 提出抢险抢修及避免事故扩大的临时应急方案和措施。指导抢险抢修组实施应急方案和措施。修补实施中的应急方案和措施存在的缺陷。绘制事故现场平面图, 标明重点部位, 向外部救援机构提供准确的抢险救援信息资料。c 、 保卫组职责: 设置事故现场警戒线、 岗, 维持工地内抢险救护的正常运作。保持抢险救援通道的通畅, 引导抢险救援人员及车辆的进入。抢救救援结束后, 封闭事故现场直到收到明确解除指令。抢险抢修组职责实施抢险抢修的应急方案和措施, 并不断加以改进。寻找受害者并转移至安全地带。在事故有可能扩大进行抢险抢修或救援时, 高度注意避免意外伤害。抢险抢修或救援结束后, 直接报告最高管理者并对结果进行复查和评估。d、 医疗救治组职责: 在外部救援机构未到达前, 对受害者进行必要的抢救(如人工呼吸、 包扎止血、 防止受伤部位受污染等)。使重度受害者优先得到外部救援机构的救护。协助外部救援机构转送受害者至医疗机构, 并指定人员护理受害者。e 、 后勤保障组职责: 保障系统内各组人员必须的防护、 救护用品及生活物质的供给。提供合格的抢险抢修或救援的物质及设备。7.2.3 应急资源应急资源的准备是应急救援工作的重要保障, 项目部应根据潜在事性质和后果分析, 配备应急救援中所需的消防手段、 救援机械和设备、 交通工具、 医疗设备和药品、 生活保障物资。7.2.4 教育、 训练为全面提高应急能力, 项目部应对抢险人员进行必要的抢险知识教育, 制定出相应的规定, 包括应急内容、 计划、 组织与准备、 效果评估等。公司每年进行两次应急预案指导, 必要时, 协同项目部进行应急预案演练。7.3 应急响应预案的起动时机: 当外架坍塌、 坠物、 人员高处坠落时应立即起动应急预案。现场管理人员根据出现的险情或有可能出现的险情, 迅速逐级上报, 次序为现场、 办公室、 抢险领导小组、 上级主管部门。由综合部收集、 记录、 整理紧急情况信息并向小组及时传递, 由小组组长或副组长主持紧急情况处理会议, 协调、 派遣和统一指挥所有车辆、 设备、 人员、 物资等实施紧急抢救和向上级汇报。事故处理根据事故大小情况来确定, 如果事故特别小, 根据上级指示可由施工单位自行直接进行处理。如果事故较大或施工单位处理不了则由施工单位向建设单位主管部门进行请示, 请求启动建设单位的救援预案, 建设单位的救援预案仍不能进行处理, 则由建设单位的质安室向建委或政府部门请示启动上一级救援预案。紧急事故发生上报综合部或安全长抢险领导小组抢险方案确定物资、 设备到位进行抢险现场处理、 送医院抢救抢险结束、 恢复生产措施及善后处理、 进行总结上报监理、 业主、 设计院人员伤亡应急事故发生处理流程图值班电话: 。实行昼夜值班制, 项目部值班时间和人员见项目部实际值班安排。紧急情况发生后, 现场要做好警戒和疏散工作, 保护现场, 及时抢救伤员和财产, 并由在现场的项目部最高级别负责人指挥, 在3分钟内电话通报到值班室, 主要说明紧急情况性质、 地点、 发生时间、 有无伤亡、 是否需要派救护车、 消防车或警力支援到现场实施抢救, 如需可直接拨打120、 110等求救电话。值班人员在接到紧急情况报告后必须在2分钟内将情况报告到紧急情况领导小组组长和副组长。小组组长组织讨论后在最短的时间内发出如何进行现场处理的指令。分派人员车辆等到现场进行抢救、 警戒、 疏散和保护现场等。由综合部在30分钟内以小组名义打电话向上一级有关部门报告。遇到紧急情况, 全体职工应特事特办、 急事急办, 主动积极地投身到紧急情况的处理中去。各种设备、 车辆、 器材、 物资等应统一调遣, 各类人员必须坚决无条件服从组长或副组长的命令和安排, 不得拖延、 推诿、 阻碍紧急情况的处理。在整个施工阶段要从人员、 设备、 材料和制度做好充分的准备工作, 一旦遇到险情能迅速投入抢险工作。对于台风季节施工, 要及时了解天气信息遇到台风天气要委派专人值班, 掌握施工现场情况并及时汇报。7.4 突发事件应急预案7.4.1 接警与通知在发生外架安全事故以后, 项目部必须立即报告到公司安监部, 安监部在了解事故准确位置、 事故性质、 死伤人数及其它有关情况后, 立即报告公司分管领导、 主管领导和公司有关部门, 全过程时间不得超过6小时。7.4.2 指挥与控制外架发现异常情况应立即停止施工, 如外架倾覆、 高空坠物。发生事故后, 由项目经理负责现场总指挥, 发现事故发生人员首先高声呼喊, 通知现场安全员, 由安全员打事故抢救电话”120”, 向上级有关部门或医院打电话抢救, 同时通知项目副经理组织紧急应变小组进行现场抢救。土建工长组织有关人员进行清理土方或杂物, 如有人员被埋, 应首先按部位进行抢救人员, 其它组员采取有效措施, 防止事故发展扩大, 让现场安全负责人随时监护边坡状况, 及时清理工作面上堆放的材料, 防止造成再次事故的发生。在向有关部门通知抢救电话的同时, 对轻伤人员在现场采取可行的应急抢救, 如现场包扎止血等措施。防止受伤人员流血过多造成死亡事故发生。预先成立的应急小组人员分工, 各负其责, 重伤人员由水、 电工协助送外抢救工作, 门卫在大门口迎接救护的车辆。有程序的处理事故、 事件, 最大限度的减少, 人员和财产损失。紧急救援的一般原则: 以确保人员的安全为第一, 其次是控制材料的损失。紧急救援关键是速度, 因为大多数坍塌死亡是受压和重击死亡, 因此, 救援时间就是生命。另外要培养施工人员正确的处险意识, 凡发现险情要马上使用事故报警系统进行通报, 紧急救援响应者必须是紧急工作组成员, 其它人员应该撤离至安全区域, 并服从紧急工作组成员的指挥。急救知识与技术: 鉴于事故所造成的伤害主要是物体穿刺、 压迫、 重击引起的骨折、 大量出血和颅脑损伤所致中枢神经系统功能衰竭, 因此紧急工作组成员必须熟练掌握止血包扎、 骨折固定、 伤员搬运等急救知识与技术等。7.4.3 通讯项目部必须将项目部应急领导小组成员的手机号码、 企业应急领导组织成员手机号码、 当地安全监督部门电话号码, 明示于工地显要位置。工地抢险指挥及安全员应熟知这些号码。7.4.4 警戒与治安安全保卫小组应在事故现场周围建立警戒区域实施交通管制, 维护现场治安秩序。7.4.5 人群疏散与安置疏散人员工作要有秩序的服从指挥人员的疏导要求进行疏散, 做到不惊慌失措, 勿混乱、 拥挤, 减少人员伤亡。7.4.6 公共关系项目部办公室为项目部各信息收集和发布的组织机构, 人员包括, 办公室届时将起到项目部的媒体的作用, 对事故的处理、 控制、 进展、 升级等情况进行信息收集, 并对事故轻重情况进行删减, 有针对性定期和不定期的向外界和内部如实的报道, 向内部报道主要是向项目部内部各工区、 公司的报道等, 外部报道主要是向业主、 监理、 设计等单位的报道。8. 脚手架计算书钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范( JGJ130- ) 。计算的脚手架为双排脚手架, 搭设高度28.8m, 采用单管立杆。立杆的纵距1.50米, 立杆的横距0.90米, 内排架距离结构0.30( 在装饰装修阶段考虑到幕墙安装, 为0.45) 米, 立杆的步距1.80米。钢管类型为483.0, 连墙件采用2步3跨, 竖向间距3.60米, 水平间距4.50米。施工活荷载为: 结构施工阶段3.0kN/m2, 同时考虑1层施工; 装修阶段2.0kN/m2, 同时考虑2层施工。脚手板采用竹串片脚手板, 荷载为0.35kN/m2, 按照铺设4层计算。挡脚板采用木模板, 荷载为0.17kN/m, 密目式安全网荷载取0.01kN/m2。脚手板下小横杆在大横杆上面, 且主结点间增加一根小横杆。基本风压0.20kN/m2, 高度变化系数1.3996, 考虑密目式安全网挡风面积等于迎风面积, 体型系数1.2。8.1 小横杆的计算小横杆按照简支梁进行强度和挠度计算, 小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.351.5/2=0.2625kN/m活荷载标准值 Q=3.0001.5/2=2.25kN/m2.抗弯强度计算q=1.20.038+1.20.2625+1.42.25=3.511kN/m小横杆按照简支梁计算, 计算简图如下: 最大弯矩M=0.125ql2=0.1253.5110.92=0.355kN.m=0.355106/4121.0=86.3N/mm2最大支座力V=0.5ql=0.53.5110.9=1.58KN大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算q=0.038+0.2625+2.25=2.638kN/m最大挠度考虑为简支梁均布荷载作用下的挠度, 计算公式:v=5ql4/384EI1.106mm小横杆的最大挠度小于900/150与10mm,满足要求!8.2 大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算, 小横杆在大横杆的上面。用小横杆支座的最大反力计算值, 在最不利荷载布置下计算小横杆的最大弯矩和变形。1.荷载值计算大横杆的自重标准值 P1=0.038KN/m小横杆传递力P=1.58KN2.抗弯强度计算计算简图跨中最大弯矩M1=0.08ql2+0.175Pl, 则: M1=0.080.0461.5002+0.1751.581.5=0.423kN.m=0.423106/4121.0=102.6N/mm2支座处最大弯矩M2=0.1ql2+0.15Pl, 则: M1=0.10.0461.5002+0.151.581.5=0.366kN.m则=0.366106/4121.0=88.8N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度v=0.677ql4/( 100EI) +1.615Pl3/( 100EI) 则v=( 0.6770.03815004+1.6151.18715003) /( 10020600098910) =0.067mm大横杆的最大挠度小于1400.0/150与10mm,满足要求!8.3 扣件抗滑力的计算纵向或横向水平杆与立杆连接时, 扣件的抗滑承载力按照下式计算:R Rc其中 Rc 扣件抗滑承载力设计值,取8.0kN; R 纵向或横向水平杆传给立杆的竖向作用力设计值; 1.荷载值计算大横杆的自重标准值 P1=0.0381.500=0.057kN
