模板支撑体系专项施工方案.pdf

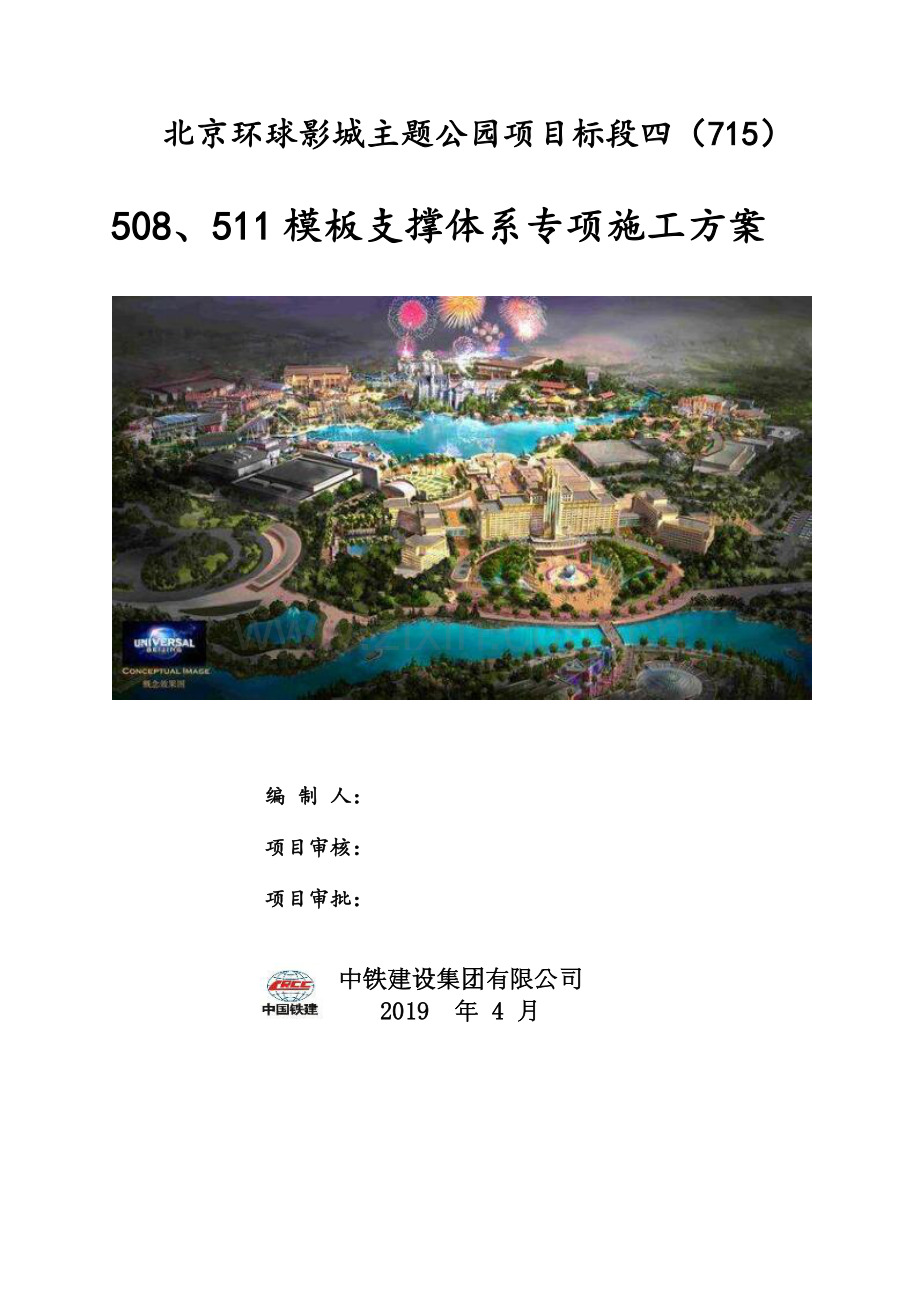

北京北京环球影城主题公园项目标段四（环球影城主题公园项目标段四（715715）508508、511511 模板支撑体系专项施工方案模板支撑体系专项施工方案 编编 制制 人人：项目审核项目审核：项目审批项目审批：中中铁铁建建设设集集团团有限公司有限公司 2012019 9 年年 4 4 月月 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 目目 录录 1、编制依据、编制依据.1 1.1 施工图纸.1 1.2 施工组织设计.1 1.3 规范、规程等.1 2、工程概况工程概况.2 2.1项目概况.2 2.2工程设计概况.2 3、施工安排、施工安排.2 3.1方案设计.2 3.2 安全管理体系及人员分工.3 3.3 进度计划.4 4、施工准备、施工准备.4 4.1 技术准备.4 4.2 材料准备.4 4.3 机具准备.5 4.4 劳动力准备.5 4.5 作业条件.6 5、模板选型设计、模板选型设计.6 5.1 梁模板.6 5.2 顶板模板.9 6、质量要求、质量要求.13 6.1模板拆除混凝土强度要求.13 6.2 模板加工的质量要求.14 6.3 材料进场的检验与验收.15 6.4 模板工程主控项目.15 6.5 模板工程一般项目.16 6.6 模板安装观感质量要求.17 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 6.7 模板质量通病及防治.17 7、成品保护、成品保护.17 8、施工安全保证措施、施工安全保证措施.18 9、应急预案、应急预案.19 10、环保措施、环保措施.27 附件一 模板计算书.27 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 1 页 共 61 页 1、编制依据、编制依据 1.11.1 施工图纸施工图纸 （1）环球影城四包 501-520 各单体及 AD 图纸；（2）环球影城 specification 文件。1.21.2 施工组织设计施工组织设计 北京环球影城主题公园项目标段四（715）项目施工组织设计。1.31.3 规范、规程等规范、规程等 类别类别 名称名称 编编 号号 国标 建筑工程施工质量验收统一标准 GB50300-2013 建筑结构荷载规范 GB50009-2012 建筑地基基础工程施工质量验收规范 GB50202-2018 混凝土结构工程施工质量验收规范 GB50204-2015 混凝土质量控制标准 GB50164-2011 混凝土结构工程施工规范 GB50666-2011 行标 建筑机械使用安全技术规程 JGJ33-2012 建筑施工模板安全技术规范 JGJ162-2008 建筑施工盘扣式脚手架安全技术规范 JGJ166-2016 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011 地标 建筑结构长城杯工程质量评审标准 DB11/T1074-2014 钢管脚手架、模板支架安全选用技术规范 DB11/T583-2015 其他 建设工程安全生产管理条例 国务院第 393 号令 危险性较大的分部分项工程安全管理办法 中华人民共和国住房和城乡建设部令第37号 公司质量、环境、职业安全健康和工程建设施工企业质量管理规范管理体系管理手册 Q/ZTJS-QSEG-01-2011-A 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 2 页 共 61 页 公司质量、环境、职业安全健康和工程建设施工企业质量管理规范管理体系程序文件汇编 Q/ZTJS-QSEG-02-2011-A 2、工程概况工程概况 2.12.1 项目概况项目概况 北京环球主题公园落户在通州区（城市副中心）的文化旅游区内，环球影城主题公园 1 位于“文化旅游区”的东侧，东至颐瑞路，南至云端南街，西至云景东路，北至曹园南街。715 片区总用地面积约为 94452 平方米，至开园时片区地上总建筑面积约为15842 平方米。2.22.2 工程设计概况工程设计概况 表表 2.22.2-1 1 结构设计概况结构设计概况表表 1 建筑面积 总建筑面积 15842 地下建筑面积 66m2 地上建筑面积 15776m2 508 1F/一层 5.70m 511 1F/一层 4.80m 2 结构形式 基础结构/主体结构 基础均为筏板基础，主体为混凝土框架结构 3 主要结构尺寸 筏板基础厚度 500mm、600mm 刚性地坪厚度 200mm 翻边梁截面 200mm400mm 柱墩截面 750mm750mm 框架柱截面 400mm400mm、440mm500mm、450mm450mm、500mm500mm 墙体厚度 200mm、250mm 屋面板厚度 120mm 屋面框架 梁截面 350mm600mm、300mm400mm、300mm600mm 等 雨棚梁截面 200mm800mm 3、施工安排、施工安排 3.13.1 方案设计方案设计 3.1.1 模板体系选型设计 508、511 为现浇混凝土结构，采用软模板体系。按照 SPEC 要求，模板采用木胶板，龙骨采用钢木龙骨、对拉螺栓。北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 3 页 共 61 页 表表 3.13.1-2 2 地上部分模板地上部分模板选选型表型表 序序号号 部位部位 模板模板选选型型 1 单体框架柱模板 木胶板+5050 钢木龙骨（次龙骨）、48.33.6 双钢管（主龙骨）2 梁模板 侧模 梁模板采用木胶合板，梁侧次龙骨采用 5050 钢木龙骨间距 250mm，外楞采用双道483.6mm 钢管间距 1200mm；对拉螺栓采用14 对拉螺栓，间距 450mm 底模 梁底次龙骨采用 5050 钢木龙骨间距 200mm，外楞采用单道483.6mm 钢管间距 1200mm 3 顶板模板 支撑体系 盘扣架+可调托座支撑体系 顶模 顶板模板采用木胶合板 主龙骨 采用 100mm100mm 间距以 900mm、1200mm 1500mm 为主 次龙骨 次龙骨采用 5050mm 钢龙骨间距 200mm 辅以钢木龙骨 4 刚性地坪 木胶板+5050 钢木龙骨（次龙骨）、483.6 双钢管（主龙骨）5 楼梯模板 木胶合板模板 3.23.2 安全管理体系及人员分工安全管理体系及人员分工 3.2.1 安全管理体系 图图 3.23.2-1 1 组织组织机机构图构图 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 4 页 共 61 页 3.2.2 岗位职责 项目部成立以项目经理为组长的领导小组，负责工程施工进度和模板施工的质量，人员分工见下表。序序号号 职务职务 姓名姓名 负责内负责内容容 1 项目经理 黄玮 安全管理第一责任人 2 项目总工程师 冯强 协助项目经理负责安全管理，编制安全管理体系文件，做好人员分工 3 专职安全员 王磊、郑世亮、韦俊成、邵军刚 负责现场安全管理，施工中需旁站监督，对不符合规范要求立即禁止施工，整改，审核安全管理人员资料是否齐全，满足要求 4 土建工程师 顾朕 技术交底编制，并负责技术指导工作，协调、调度、质量检查、相关内业资料 5 质检专员 李红召 现场旁站检查施工过程中材料是否符合要求，施工中是否满足技术要求，有问题及时整改 6 调度中心 吴春磊 负责现场材料、机械、人员调度，保证紧急情况时安全疏散路线和救援路线畅通 3.3 3.3 进进度度计划计划 表表 3.33.3-1 1 模板施工模板施工进进度度计划计划安排表安排表 序序号号 工程名工程名称称 开开始施工始施工时间时间 结结束束时间时间 备备注注 1 地下结构 2018.12 2019.8 时间动态调整 2 地上结构 2019.2 2019.11 时间动态调整 4、施工准、施工准备备 4.1 4.1 技术准备技术准备 （1）充分熟悉图纸，汇总各部位构件规格、尺寸、截面、标高等模板设计参数，技术人员讨论、确定模板初步设计方案。（2）编制模板专项施工方案，根据工程结构特点和有关规范要求进行模板设计 和计算，模板体系已经经过专业软件验算（如 PKPM），并通过 EHS 专职人员确认。土建部门提出模板配置图。（3）项目技术人员对主体劳务分包单位做好书面技术交底、现场交底、安全交 底，让操作工人掌握模板加工制作、安装到拆除全过程的具体做法及安全操作规程。4.2 4.2 材料准备材料准备 根据周转料策划、施工组织设计及模板方案，编制模板工程总备料计划，详见下 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 5 页 共 61 页 表。表表 4.24.2-1 1 模板工程模板工程备备料料计划计划表表 序序号号 材料名材料名称称 规规格型格型号号 单单位位 数数量（量（暂暂估量）估量）用途用途 1 盘扣架立杆 B-LG-1500 根 3000 顶板、梁支撑体系 2 盘扣架立杆 B-LG-1000 根 600 顶板、梁支撑体系 3 盘扣架立杆 B-LG-500 根 300 顶板、梁支撑体系 4 盘扣架横杆 B-SG-1200 根 4200 顶板、梁支撑体系 5 盘扣架横杆 B-SG-900 根 3900 顶板、梁支撑体系 6 盘扣架横杆 B-SG-600 根 1200 顶板、梁支撑体系 7 竖向斜杆 B-XG-1200*1500 根 300 顶板、梁支撑体系 8 竖向斜杆 B-XG-1200*1000 根 200 顶板、梁支撑体系 9 竖向斜杆 B-XG-900*1500 根 100 顶板、梁支撑体系 10 竖向斜杆 B-XG-900*1000 根 60 顶板、梁支撑体系 11 竖向斜杆 B-XG-600*1500 根 80 顶板、梁支撑体系 12 竖向斜杆 B-XG-600*1000 根 40 顶板、梁支撑体系 13 可调底座 B-XT-500 个 1100 顶板、梁支撑体系 14 可调托座 B-ST-500 个 1100 顶板、梁支撑体系 15 全钢龙骨(50*70*3)*2m、3m m 1000 顶板、梁支撑体系 16 钢木龙骨(50*50*3)*2m、3m m 2000 顶板、梁支撑体系 17 木胶板 15mm 厚 1500 顶板、梁 18 方木 100*100*4000mm 方 5 同上 4.3 4.3 机具准备机具准备 在模板施工前，要对各种机械设备进行全面检修，并配备足够的易损零配件，以保证施工的顺利进行。项目模板施工主要机械设备见下表。表表 4.34.3-1 1 项项目主要机械目主要机械设备设备表表 序序号号 机具名机具名称称 型型号号 数数量（量（暂暂估量）估量）备备注注 1 塔式起重机 ST7030 1 台 2 汽车吊 25t 1 台 3 木工圆锯机 QTZ85 1 台 4 平刨机 40 型 1 台 5 压刨机 50 型 1 台 备注 扳手、撬棍、滚筒、脱模剂、线锤、铁锤、卷尺、扁铲、海绵条、棉纱等小型机具有劳务单位自备。4.4 4.4 劳动力准备劳动力准备 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 6 页 共 61 页 本工程使用一支主体劳务队伍。施工队成立以队长为组长的领导班子，明确人员分工，合理安排劳动力，确保施工顺利进行。按照施工安排，高峰期需要 6 组木工专业班组。项目安排好施工人员的流水作业，保证施工安全和施工质量。4.5 4.5 作业条件作业条件 （1）钢筋安装完成，通过验收并合格。（2）上一层混凝土（基础底板）浇筑完毕，测量放线完毕，验线合格。（3）木工、架子工培训完毕，熟练掌握施工工艺、机具操作工艺及下发的模板 施工技术及安全交底，确保按照方案施工。（4）施工机具检查完毕，确保机具运转正常，杜绝安全事故的发生。5、模板、模板选选型型设计设计 5.5.1 1 梁模板梁模板 5.1.1 模板 采用木胶合板做模板，用料时要综合考虑节约材料。阴阳角模板施工注意事项：顶板模板需压住梁侧模，梁侧模在梁底模外侧，梁底模及侧模全部伸入柱头模板内，如下图所示：图图 5.45.4-1 1 梁模板梁模板压帮压帮示意示意图图 5.1.2 龙骨 梁侧次龙骨采用 5050 钢木龙骨间距 200mm，外楞采用双道48.33.6mm 钢管纵距 1200mm；梁底次龙骨采用 5050 钢木龙骨间距 200mm，外楞采用单道48.33.6mm 钢管间距 1200mm；对拉螺栓采用14 对拉螺杆（螺杆外套 PVC 管），高度方向间距不大于 450mm，沿梁纵向间距同主楞纵距。5.1.3 梁模板加固选型 表表 5.45.4-1 1 梁模板加固梁模板加固选选型表型表 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 7 页 共 61 页 梁高 梁侧主楞纵距 对拉螺杆数 梁底单独支撑数 梁底支撑沿梁纵距 L600 1200 0 0 0 600L800 1200 0 1 1500 800L1200 1200 1 1 1500 L1200 时或梁宽800 1200 每增加 300mm 增加一道对拉螺杆 2 1500 梁底支撑横杆步距与顶板相同，采用钢管、扣件与顶板立杆连接。5.1.4 节点设计 图图 5.45.4-2 2 梁底支撑剖面梁底支撑剖面图图 备注：以 508 最不利屋面框架梁尺寸 350*600mm，净高 5700mm 为例，因 511 层高小于 508 层高，故 511 梁模板支撑体系内容不再重复叙述）5.1.5 梁模板安装工艺（1）工艺流程 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 8 页 共 61 页 弹线支设立柱调整标高安装梁底模水电预留预埋绑扎钢筋安装梁侧模模板预检（2）在两边框架柱上弹出梁位置线，按间距排距为 900mm1200mm 间距支梁底盘扣架，并根据梁线调整好标高。（3）根据梁底边线，安装梁底模，当梁的跨度大于等于 4m 时，应按要求起拱千分之三（只是中间部分起拱，四周不起），起拱的方法是钢管立杆、主龙骨调平，主次龙骨之间用小木片垫高，保证梁达到起拱的坡度。（4）绑扎梁钢筋，根据梁侧边线立一侧梁模，梁侧模与梁底模间采用企口连接，梁侧模与梁底模、梁侧模与砼之间粘贴 10mm 厚 20mm 宽自粘性海绵条。（5）根据梁边线合上两侧梁模。（6）检查模板拼缝，个别窄缝塞 50mm 厚 10mm 至 20mm 的窄木条，用钉子钉牢。（7）两侧对拉杆位置横放通长钢管，用 3 形卡和螺母拧紧，并通过立柱架，用转卡固定斜撑顶住侧模。（8）用顶模撑顶紧梁模，用斜撑调整梁垂直度。（9）自检：检查对拉螺栓是否拧紧，梁顶拉通线，清理现场。5.1.6 梁模板拆除工艺流程（1）工艺流程 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 9 页 共 61 页 拆除支架部分水平拉杆和剪刀撑拆除梁连接件及侧模板调梁底模板立杆顶U托2-3cm使模板下降分段分片拆除模板、次龙骨、主龙骨及立杆拆除梁底模板及支撑系统（2）当混凝土浇完并终凝后，根据同条件混凝土试块，混凝土强度达到设计强度时，上层柱子模板等大型施工荷载拆除并吊走后主次龙骨及模板的高度下降一定高度（此时不拆水平杆）在保证安全的前提下，先将主次龙骨拆下，再顺序拆除水平杆和立杆，不得误拆将拆除的龙骨、胶合板、立杆、横杆拆运到下一个施工部位。（3）拆除工艺施工要点:拆除支架部分水平拉杆和剪刀撑，以便作业。而后拆除粱与楼板模板的连接角模及梁侧模板，以使两相邻模板断开。（4）拆除梁底模支柱时，从跨中向两端作业，下调支柱顶翼托螺杆后，先拆钩头螺栓，以使平模与龙骨脱开；然后拆下 U 形卡，再用钢钎轻轻撬动模板，或用木锤轻击，拆下第一块，然后逐块逐段拆除；切不可用钢棍或铁锤猛击乱撬，每块模板拆下时，或用人工托扶放于地上，或将支在顶翼托螺杆再下调相等高度，在原有钢楞上适量搭设脚手板，以托住拆下的模板，严禁使拆下的模板自由坠落于地面。5.1.7 需要注意的质量事项（1）电线管穿梁底时，梁底模板周转注意排布位置，避免重复钻孔，钻孔产生的碎屑及时清理，禁止直接吹入墙体模板内。（2）梁与墙体交接部位，梁面板位于墙体面板上面，用钉子固定牢固。（3）梁跨度大于 4m，在梁跨中按千分之三起拱。（4）梁侧模板与顶板交接处，顶板面板位于梁侧面板之上，用钉子固定牢固。（5）顶板支撑架体禁止与外脚手架直接相连。5.5.2 2 顶板模板顶板模板 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 10 页 共61 页 5.2.1 设计参数（1）本工程 508、511 单体采用盘扣架支撑体系，顶板面板采用厚 15mm 厚木胶合板，次龙骨为 5050mm 钢木龙骨，间距为 200mm；主龙骨为 5070mm 钢龙骨，间距为 600mm、900mm、1200mm；梁模板做法采用侧模包底模，楼板模压梁侧模法施工。（2）模板支架立杆配置参数表 表表 5.5.2 2-1 1 模板支架立杆配置模板支架立杆配置参数参数表表 楼层楼层 层层高（高（m m）顶顶板厚度板厚度（mmmm）架体搭架体搭设设高度高度（m m）模板支撑配置模板支撑配置 单体地上部分 508 5.285.70 120 5.165.58 立杆纵横向间距 12001200，步距为1500mm+1500mm+1500mm+1500mm 或 1500mm+1500mm+1500mm+1500mm+500mm 511 4.554.88 120 4.434.76 立杆纵横向间距 900900，步距为 1500mm+1500mm+1500mm+1000mm 图图 5.5.2 2-1 5081 508 支撑体系平面图支撑体系平面图 备注：备注：以最不利的以最不利的净净空空 5 5700700mmmm 考虑考虑，511511 净空高度低于净空高度低于 508508 净空高度，此处不做重复净空高度，此处不做重复说明。说明。北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 11 页 共61 页 图图 5.5.2 2-2 5082 508 支撑体系支撑体系竖向斜撑立面图竖向斜撑立面图 5.2.2 顶板模板施工工艺（1）工艺流程 弹钢管立杆线铺设通长脚手垫板安装扫地杆搭设钢管架横杆及立杆搭设U托架调整钢管柱头及托架标高铺设主次龙骨铺设顶板面板（2）支架搭设完毕后，要认真检查支柱的牢固与稳定，根据给定的水平线，认真调节支模翼托的高度，将木楞找平。（3）顶板模板起拱 现浇钢筋混凝土板，当跨度等于或大于 4m 时，模板应起拱，起拱高度为全跨长度的3/1000。利用可调托座调整高度，木板作辅助，以满足顶板挠度的要求，起拱应从周圈（板边不起拱）向板跨中逐渐增大，起拱后模板表面应是平滑曲线，不允许出现模板面因起拱而错台。北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 12 页 共61 页（4）铺设模板：先用阴角模与墙模或梁模连接，然后在各跨中铺设平模。对于不够整模数的模板和窄条缝，采用拼缝模或木方嵌补，但拼缝应严密，拼缝间加塞海绵条。（5）平模铺设完毕后，用靠尺、塞尺和水平仪检查平整度及楼板底标高，一旦有误差立即进行校正。5.2.3 模板拆除施工工艺（1）工艺流程 拆除支架部分水平拉杆和剪刀撑调模板立杆顶U托2-3cm使模板下降分段分片拆除模板，次龙骨、主龙骨及立杆拆除模板及支撑系统（2）当混凝土浇完并终凝后，根据同条件混凝土试块，混凝土强度达到拆模强度值时，上层柱子模板等大型施工荷载拆除并吊走后主次龙骨及模板的高度下降一定高度（此时不拆水平杆）在保证安全的前提下，先将主次龙骨拆下，再顺序拆除水平杆和立杆，不得误拆将拆除的龙骨、胶合板、立杆、横杆拆运到下一个施工部位。（3）拆除横杆时，用榔头均匀敲击横杆两头，使横杆两头同时抬出。注意，不可猛敲击横杆一头。（4）拆除工艺施工要点：拆除支架部分水平拉杆，以便作业。而后拆除粱与楼板模板的连接角模及梁侧模板，以使两相邻模板断开。（5）下调可调托座后，先拆钩头螺栓，以使平模与龙骨脱开。然后拆下 U 形卡，再用钢钎轻轻撬动模板，或用木锤轻击，拆下第一块，然后逐块逐段拆除。不可用钢棍或铁锤猛击乱撬，每块模板拆下时，或用人工托扶放于地上，或将支在顶翼托螺杆再下调相等高度，在原有钢管上适量搭设脚手板，以托住拆下的模板，严禁使拆下的模板自由坠落于地面。5.2.4 需要注意的质量事项 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 13 页 共61 页（1）对于不同的结构体系，尤其是开间（跨度）变化较多的剪力墙或者框架结构，施工时，要求施工人员将各开间的平面布置图及时下发给主体劳务分包单位，照图施工，避免平面布置错误。（2）上下层之间的立杆位置严格对齐，保证施工荷载正确传递，当开间发生变化时应慎重核实。上层的施工荷载应分散布置，同一开间不得集中堆放钢筋、模板、钢管等大型荷载。（3）在进行拆除作业前，必须报验，取得项目试验员和项目部质检员的签字认可方可施工。6、质质量要求量要求 6.16.1 模板拆除混凝土强度要求模板拆除混凝土强度要求 6.1.1 拆除时间 模板拆除要根据现场同条件养护试块的强度确定，试验报告达到规定强度，技术人员发出混凝土拆模申请单，专业负责人及监理单位同意后，施工人员方可进行模板的拆除工作，竖向结构混凝土强度必须达到 1.2Mpa 后方可拆除模板。顶板模板及支撑的拆除时，同条件试块的混凝土强度应满足以下要求：表表 6.16.1-1 1 模板拆除模板拆除时间参时间参照下表照下表 序序号号 部位部位 跨度跨度 条条件件 备备注注 1 板 2m 砼强度必须达 50%以同条件养护试块抗压强度为准 2m，8m 砼强度必须达 75%8m 砼强度必须达 100%2 梁 8m 砼强度必须达 75%8m 砼强度必须达 100%3 悬挑构件 2m 砼强度必须达 100%6.1.2 墙体模板拆除（1）拆除顺序 主龙骨、螺杆拆除次龙骨拆除模板拆除模板倒运墙体混凝土养护 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 14 页 共61 页（2）在拆除各层单块模板时，先拆除墙两端接缝窄条模板，然后再向墙中心方向逐块拆除。（3）拆模遵循先安后拆、后安先拆的原则，拆除倒运模板时做好成品保护，禁止硬砸硬撬，减少模板损耗。6.1.3 框架柱模板（1）拆除顺序 拆除斜支撑松掉对拉螺杆拆除一侧模板吊运码放混凝土养护（2）模板拆除工艺：先拆除上口卡子，然后松开穿墙螺杆，轻轻敲打螺杆梢头使螺杆退出，再将模板上吊环挂在塔吊挂钩上，松掉斜支撑，将模板吊出，放置在模板区内。外墙螺杆锥形螺母必须设计专用拆卸工具进行，以便周转使用。6.1.4 顶板模板拆除（1）拆除顺序 梁拆模顺序：拆除梁侧水平拉杆、螺栓拆除连接件及剪刀撑调低可调托座分段、分片拆除钢管、次龙骨、模板、立杆拆除梁底支撑体系顶板拆模顺序：拆除支架部分水平拉杆和剪刀撑调模板立杆顶可调托座 23cm 使模板下降分段分片拆除模板，次龙骨、主龙骨及立杆拆除模板及支撑系统（2）注意事项 a、拆除横杆时，用榔头均匀敲击横杆两头，使横杆两头同时抬出。注意，不可猛敲击横杆一头。b、拆除工艺施工要点：拆除支架部分水平拉杆和剪刀撑，以便作业。而后拆除粱与楼板模板的连接角模及梁侧模板，以使两相邻模板断开。c、下调可调托座后，先拆钩头螺栓，以使平模与龙骨脱开。然后拆下 U 形卡，再用钢钎轻轻撬动模板，或用木锤轻击，拆下第一块，然后逐块逐段拆除。不可用钢棍或铁锤猛击乱撬，每块竹编模板拆下时，或用人工托扶放于地上，或将支在顶翼托螺杆再下调相等高度，在原有钢管上适量搭设脚手板，以托住拆下的模板，严禁使拆下的模板自由坠落于地面。d、在进行拆除作业前，必须报验，取得项目试验员和项目部质检员的签字认可 方可施工等。6.2 6.2 模板加工的质量要求模板加工的质量要求 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 15 页 共61 页 表表 6.26.2-1 1 外外观质观质量量检查标检查标准表准表 6.3 6.3 材料进场的检验与验收材料进场的检验与验收 为了保证工程质量，应加强原材料的采购、验收、检验、使用等重要环节，确保材料合格使用，规定如下：（1）现场设专职材料员及仓库保管员。（2）材料入库前，由材料员、技术员对所有材料和物资进行检查验收，材料的见证、试验、检验，资料的收集应符合要求，检查材质相关证明文件、材料的标识，材料的化验资料。检查产品外观、产品标牌、规格型号、几何尺寸、数量是否符合要求，严格执行“四不收”制度，即：物资名称规格型号不符不验收，质量不合格不验收，数量不对不验收，进货单据与物资不对不验收。（3）材料进场后，及时进行现场取样，并送检验室进行试验，合格后进行材料报验。（4）材料验收合格后要填写“进货物资验收记录”，并办理“统一料具验收凭证”手续，存根必须妥善保管，收料验收人进行签字。（5）凡购进的材料、物资必须及时办理入库手续，填写“材料入库单”，填写时必须写清供方全称、收料仓库、入库单编号、材料类别、名称、编号、单位、规格、数量、实际价格等。入库手续必须经技术负责人、施工员、材料员、采购员审核签字。6.4 6.4 模板工程主控项目模板工程主控项目 （1）模板及支架用材料的技术指标应符合国家现行有关标准的规定。进场时应抽样检验模板和支架材料的外观、规格和尺寸。检查数量：按国家现行有关标准的规定确定。序序号号 检查内检查内容容 允允许误许误差（差（mmmm）1 长 度 2 2 宽 度 2 3 对 角 线 4 4 边缘平直 2 5 边缘毛刺 无 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 16 页 共61 页 检查方法：检查质量证明文件；观察，尺量。（2）现浇混凝土结构模板及支架的安装质量，应符合国家现行有关标准的规定和施工方案的要求。检查数量：按国家现行有关标准的规定确定。检查方法：按国家现行有关标准的规定执行。（3）支架竖杆或竖向模板安装在土层上时，应符合下列规定：1）土层应坚实、平整，其承载力或密实度应符合施工方案的要求；2）应有防水、排水措施；对冻胀性土，应有预防冻融措施；3）支架竖杆下应有底座或垫板。检查数量：全数检查。检查方法：观察；检查土层密实度检查报告、土层承载力验算或现场检测报告。6 6.5.5 模板工程一般项目模板工程一般项目 6.5.1 模板安装应满足下列要求:（1）模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不 应有积水。（2）模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性 能或妨碍装饰工程施工的隔离剂。（3）浇筑混凝土前，模板内的杂物应清理干净。检查数量：全数检查。检验方法：观察。6.5.2 用作模板的地坪、胎模等应平整光洁，不得产生影响构件质量的下沉、裂缝、起砂或起鼓。检查数量：全数检查。检验方法：观察。6.5.3 梁和板短向跨度大于或等于 4m 时，模板按跨度的 0.2起拱；悬臂梁按悬臂长度的 0.4起拱。检查数量：在同一检验批内，对梁，应抽查构件数量的 10%，且不少于 3 件；对板，应按有代表性的自然间抽查 10%，且不少于 3 间；对大空间结构，板可按纵、横轴线划分检查面，抽查 10%，且不少于 3 面。北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 17 页 共61 页 检验方法：水准仪或拉线钢尺检查 6.6 6.6 模板安装观感质量要求模板安装观感质量要求 （1）模板板面平整、光滑，尺寸准确，尺寸偏差不大于 2mm，背楞焊接牢固，刚度足够。（2）模板背楞在支架部位预留园孔，要求无扭曲、破损、毛刺，位置准确，操作平台、支架安装牢固。（3）模板板缝拼接严密、平整、无错台，模板拼缝部位设置的海绵条等防漏浆措施不得影响结构观感质量。（4）木胶合板表面不得有水泥浮浆，表面的杂物应擦洗干净。顶板模板板缝采用硬拼的方式，不得采用粘贴胶带的方法。因周转使用的结果，板缝部位如有毛刺应及时弹线切去，以保证板缝效果。6.7 6.7 模板质量通病及防治模板质量通病及防治 （1）墙柱模根部和顶部有固定，发生偏差点后认真校正避免造成累积误差。（2）拉水平、竖向总垂直度控制；或打砼时不要撤掉通线。（3）拉杆不要太稀。（4）对称下混凝土，防止挤偏模板。（5）螺栓、顶撑、木楔使用恰当，不用铁丝拉结捆绑。7、成品保护、成品保护 7.1 模板进入现场按布置图分规格摆放，吊装，安放，落地时尽可能避免强烈碰撞，以免板面因受力不均而发生弯曲变形。7.2 施工队需要在模板上另外钻孔，打眼前，需报项目部批准。7.3 所有浇注砼的操作平台脚手架不得与模板的支撑直接连接。7.4 支好的模板上不得走人，堆料。7.5 个别损坏的木胶合板，根据损坏程度重新加工或报废。7.6 墙体合模前，对于已固定好的门、洞模，不能有任何碰撞。7.7 拆下的模板及时清理，刷好脱模剂保护。7.8 楼梯踏步用木胶板保护。北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 18 页 共61 页 7.9 模板在吊装时严禁碰撞墙体及钢筋。7.10 支完模后，应保持模内清洁，不准用拼好的模板作临时依靠。7.11 在顶板模板上堆放钢筋等材料时，集中荷载不能过大，材料尽量分散堆放。7.12 拆模板不得硬撬或大锤敲击，拆下的模板应分规格堆放，及时补涂防锈剂，禁止用塔吊吊拉模板。8、施工安全保证措施、施工安全保证措施 8.1 专职安全生产管理人员和特种作业人员（1）现场配备专业的安全生产管理人员，项目部和施工队各两名，专门负责现 场的施工安全。（2）现场特种作业人员（模板工和架子工），必须经专业安全技术培训，考试 合格，持特种作业操作证上岗作业。架子工的徒工必须办理学习证，在技工的带领和 指导下操作，非架子工未经同意不得单独进行作业。（3）从事模板作业的人员，应经常组织安全技术培训。从事高处作业人员，应 定期体检，不符合要求的不得从事高处作业。（4）安装和拆除模板时，操作人员应配戴安全帽、系安全带、穿防滑鞋。安全 帽和安全带应定期检查，不合格者严禁使用。8.2 施工中安全措施（1）模板进场应有出厂合格证或当年的检验报告，安装前进行认真检查，不符合要求者不得使用。（2）模板工程应编制施工设计和安全技术措施，并应严格按施工设计与安全技术措施规定施工。满堂模板、建筑层高 8m 及以上的模板，在安装、拆除作业前，工程技术人员应以书面形式向作业班组进行施工操作的安全技术交底，作业班组应对照书面交底进行上、下班的自检和互检。（3）禁止在梁模上行走，模板必须架设牢固，连接可靠。（4）拆模时间应按规定执行，并经技术人员编写拆模申请。拆模应按工艺执行，严禁猛撬、硬砸或大面积撬落和拉倒。（5）模板起吊前应将吊车的位置调整适当，做到稳起稳落，就位准确；禁止人力搬动模板，严防模板大幅摆动或碰到其他模板。北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 19 页 共61 页（6）拆模的顺序和方法：应按照先支后拆、后支先拆的顺序；先拆非承重模板，后拆承重模板及支撑。（7）超过 2m 作业极为高处作业，要按要求悬挂安全带，安全带要求“高挂抵用”。8.3 季节性施工安全措施（1）风力六级以上（含六级）强风和高温、大雨、大雪、大雾等恶劣天气，应 停止高处露天作业。风、雨、雪过后要进行检查，发现倾斜下沉、松扣、崩扣要及时 修复，合格后方可使用。（2）在夏季施工时，对在容器内和高温条件下的作业场所，要采取各种措施，搞好通风和降温。（3）以高温、高空作业的工人，需要经常进行健康检查，发现有作业禁忌症者，应及进调离高温和高空作业。（4）雨季防雷击，高出建筑物的搭吊、井字架、脚手架等应安装避雷装置。（5）若遇恶劣天气，如大雨、大雾、沙尘、及六级以上大风时，应停止露 天高处作业。五级及以上风力时，应停止高空吊运作业。雨雪停止后，应及时清除模 板和地面上的冰雪及积水。（6）支撑架周围需增设安全立网和安全平网。9、应急预案、应急预案 9.1 重点防范部位（1）木模板的防火。（2）独立柱模板的安装、拆除及吊装。（3）脚手架的安装及拆除。9.2 控制措施 9.2.1 模板安装前安全技术准备工作（1）应审查模板结构设计与施工说明书中的荷载、计算方法、节点构造和安全措施，设计审批手续应齐全。（2）应进行全面的安全技术交底，操作班组应熟悉设计与施工说明书，并应做好模板安装作业的分工准备。北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 20 页 共61 页（3）应对模板和配件进行挑选、检测，不合格者应剔除，并应运至工地指定地点堆放。（4）备齐操作所需的一切安全防护设施和器具。9.2.2 模板安装（1）模板安装应按设计与施工说明书顺序拼装。木杆、钢管、门架及盘扣式等支架立柱不得混用。（2）竖向模板和支架立柱支承部分安装在基土上时，应加设垫板，垫板应有足够强度和支承面积，且应中心承载。基土应坚实，并应有排水措施。对湿陷性黄土应有防水措施；对特别重要的结构工程可采用混凝土、打桩等措施防止支架柱下沉。对冻胀性土应有防冻融措施。（3）模板及其支架在安装过程中，必须设置有效防倾覆的临时固定设施。（4）梁和板短向跨度大于或等于 4m 时，模板按跨度的 0.3起拱；（5）模板支撑选用盘扣架立柱支模。（6）安装模板应保证工程结构和构件各部分形状、尺寸和相互位置的正确，构造应符合模板设计要求。模板应具有足够的承载能力、刚度和稳定性，应能可靠承受新浇混凝土自重和侧压力以及施工过程中所产生的荷载。（7）支撑梁、板的支架立柱安装构造应符合下列规定：a、梁和板的立柱，纵横向间距应相等或成倍数。b、木立柱底部应设垫木，顶部应设支撑头。钢管立柱底部应设垫木和底座，顶 部应设可调支托，可调托座与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于 200mm，螺杆外径与立柱钢管内径的间隙不得大于 3mm，安装时应保证上下同心。c、在立柱底距地面 200mm 高处，沿纵横水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平拉杆。当层高在 820m 时，在最顶步距两水平拉杆中间应加设一道水平拉杆，应于水平拉杆端部和中部沿竖向设置连续式剪刀撑。（8）安装模板时，安装所需各种配件应置于工具箱或工具袋内，严禁散放在模 板或脚手板上；安装所用工具应系挂在作业人员身上或置于所配带的工具袋中，不得 北京环球影城主题公园四包（715）508、511 模板支撑体系专项施工方案 第 21 页 共61 页 掉落。（9）当模板安装必须搭设脚手架，除操作人员外，脚手架 下不得站其他人。（10）吊运模板时，必须符合下列规定：作业前应检查绳索、卡具，必须完整有效，在升降过程中应设专人指挥，统一信号，密切配合。吊运散装模板时，必须码放整齐，待捆绑牢固后方可起吊。（11）柱模板应符合下列规定：a、现场拼装柱模时，应适时地按设临时支撑进行固定，斜撑与地面的倾角宜为 60，严禁将大片模板系于柱子钢筋上。b、待四片柱模就位组拼经对角线校正无误后，应立即自下而上安装。c、斜撑与地面的夹角宜为 4560，下端尚应有防滑移的措施。d、角柱模板的支撑，除满足上款要求外，还应在里侧设置能承受拉、压力的斜撑 9.2.3 模板拆除（1）模板的拆除措施应经技术主管部门或负责人批准，拆除模板的时间可按现行国家标准混凝土结构工程施工及验收规范的有关规定执行。冬期施工的拆模，应遵守专门规定。（2）当混凝土未达到规定强度或已达到设计规定强度时，如需提前拆模或承受部分超设计荷载时，必须经过计算和技术主管确认其强度能足够承受此荷载后，方可拆除。（3）拆模前应检查所使用的工具应有效和可靠，扳手等工具必须装入工具袋或系挂在身上，并应检查拆模场所范围内的安全措施。（4）模板的拆除工作应设专人指挥。作业区应设
