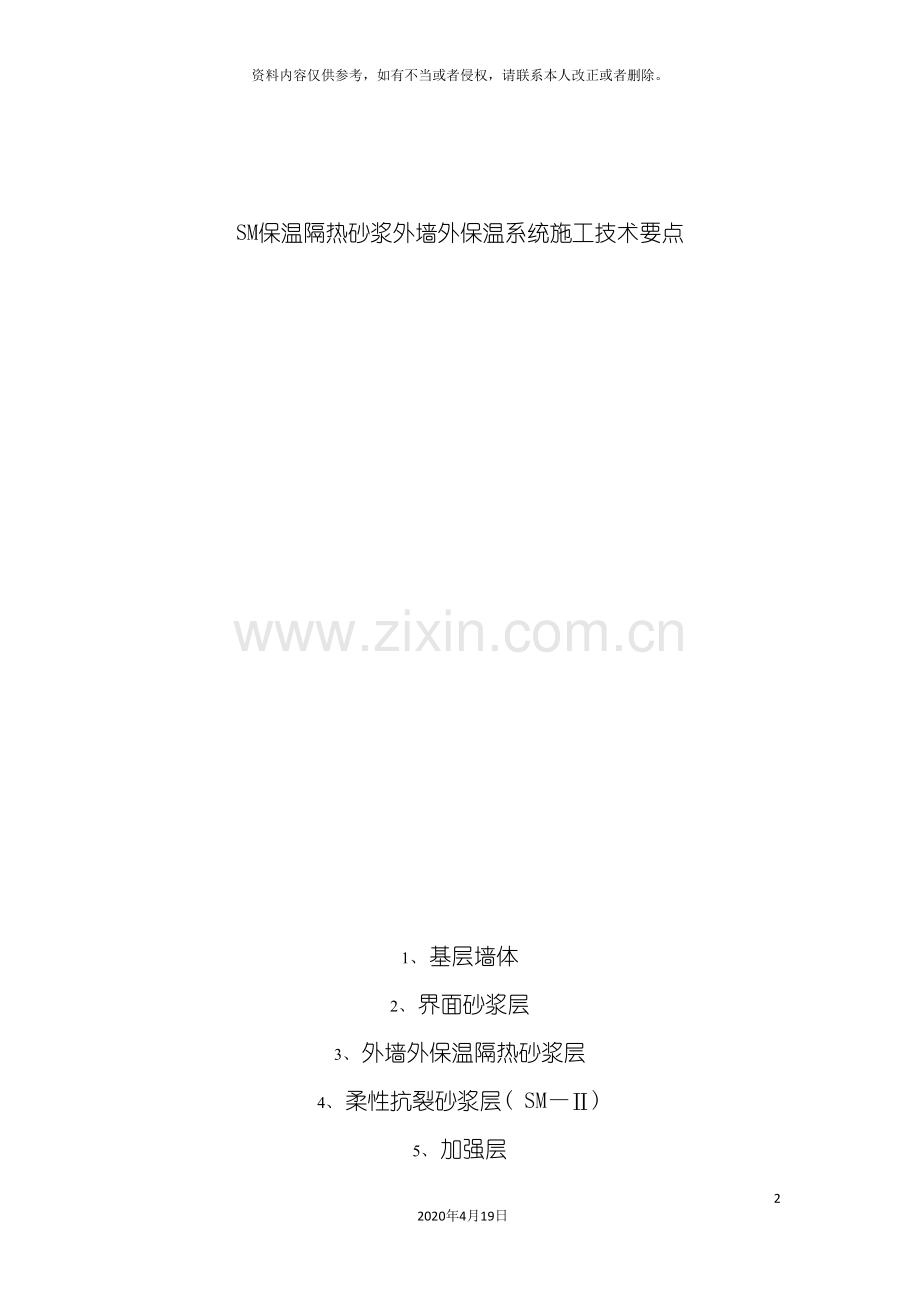

SM保温隔热砂浆外墙外保温系统施工技术要点

13
2020年4月19日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

SM保温隔热砂浆外墙外保温系统施工技术要点

1、 基层墙体
2、 界面砂浆层
3、 外墙外保温隔热砂浆层
4、 柔性抗裂砂浆层( SM—Ⅱ)
5、 加强层
6、 饰面层

SM建筑保温隔热砂浆

一、 施工顺序

1: 多层住宅饰面层为面砖
基层墙面清理及处理→接缝处钉钢丝网→塌饼( 阳角做护角) →粉刷前隔夜浇水→保温层施工→设置伸缩缝→五天左右钉铁丝网、 上保温锚栓→抹柔性抗裂沙浆→养护→贴面砖
2: 多层住宅饰面层为涂料
基层墙面清理及处理→接缝处钉铁丝网→塌饼( 阳角做护角) →粉刷前隔夜浇水→保温层施工→设置伸缩缝→五天左右用专用粘结砂浆贴分格条、 网格布→抹面层抗渗防裂砂浆→养护→外饰面层施工
3: 高层住宅饰面层为涂料
基层墙面清理及处理→接缝处钉铁丝网→塌饼( 阳角做护角) →粉刷前隔夜浇水→保温层施工→设置伸缩缝, 30米以上设置腰线→五天左右用专用粘结砂浆贴分格条、 网格布→抹面层抗渗防裂砂浆→养护→外饰面层施
4: 高层住宅饰面层为面砖
基层墙面清理及处理→接缝处钉铁丝网→塌饼( 阳角做护角) →粉刷前隔夜浇水→保温层施工→设置伸缩缝30米以上设置腰线→五天左右钉铁丝网、 上保温锚栓→抹柔性抗裂沙浆→养护→贴面砖

二、 施工作业条件及工器具
1、 外墙墙体工程完毕其施工质量应符合《混凝土结构工程施工质量验收规范》( GB50242- ) 和《砌体工程施工质量验收规范》( GB50203- ) 的要求, 脚手架搭设牢固, 安全防护设施验收合格。
2、 基层墙面灰浆、 污垢、 插丝等应清理干净, 窗口应补平、 窗口与墙体交接处应填补密实, 砖墙与框架梁、 柱交接处应用钢丝网加固, 外墙面上的雨水管卡、 预埋铁件、 穿墙管道等到提前安装完毕。
3、 启华外墙保温隔热沙浆系统的施工应在外墙及外门窗口施工及验收完毕后进行。施工现场环境温度和基层墙体表面温度不能低于5℃, 风力不大于5级, 风速不宜10m/s, 雨天不得进行施工, 雨期施工, 应采取有效的防雨措施。夏季施工时应避免阳光暴晒, 需要时可在脚手架上搭设防晒布。
4、 施工口齿主要有强制式砂浆搅拌机、 垂直运输机械、 水平运输手推车、 手提搅拌器、 常见抹灰工具及抹灰的专用检测工具、 经纬仪及放线工具、 水桶、 剪刀、 滚刷、 铁锹、 扫帚、 手锤、 錾子、 壁纸刀、 托线板、 方尺、 靠尺、 探针、 钢尺等。
5、 施工单位对操作人员进行相应技术要求、 安全教育及操作施工技术交底和培训

三、 系统各部分材料及材料配置
1、 界面处理剂:
界面精: SM水泥改性剂
强度等级32。5水泥: 黄砂: 界面精( 重量比) =1: 1: 0.625,加水搅拌成均匀浆状.
2、 保温层材料:SM保温隔热沙浆

2 SM建筑保温隔热砂浆

SM高性能保温2保温适宜机械搅拌,现场直接加水搅拌成保温浆料即可上墙粉刷.搅拌时间不少于3分钟,水:保温砂浆(重量比)一般控制在0.8～0.9:1左右,稠度宜控制在6～8cm范围,可按施工稠度适当调整水量,搅拌均匀后倒出,应随拌随用.加水拌制好的保温浆料应在2小时内用完,2小时内落地灰在清除杂质硬块后须与新料掺和,经机械搅拌后可继续使用.
3、 保护层材料:柔性抗裂沙浆
柔性抗裂沙浆按照1:4(柔性抗裂干粉:中砂)的重量比配置,适宜机械搅拌,现场直接加水搅拌均匀即可使用(配料用砂应筛除大于2.5㎜颗粒,含泥量小于3%)搅拌时间不少于5分钟,水灰比一般控制在0.25:1左右,可按施工稠度适当调整加水量,搅拌均匀后倒出,应随拌随用.加水拌制好的专用粘结砂浆应在4小时内用完.
4、 耐碱玻纤网格布:规格:5×5㎜—145g
5、 铁丝网:规格:孔径12.7×12.7㎜ 丝径0.9∓0.04㎜
7、 保温锚栓:单个错栓抗拉承栽力不小于0.3KN
瓷砖粘结精:水泥改性剂(瓷砖粘结精)
四、 施工要点:
1、 基层墙面处理:
砖墙:在施工前一天洒水湿润,粉刷时再提前二小时再进行一次洒水,同时必须确保基层表面不宜过湿,施工时表面成阴干状.
混凝土墙:表面用界面剂喷涂或滚刷进行界面毛化处理,界面剂施工严格按照厂家提供的使用说明和操作要求,施工厚度不得小于2㎜,检验合格后,界面剂未干燥时随即抹保温沙浆.
加气混凝土墙:施工前一天洒水湿润,每天两遍,使渗水达到8-10㎜,表面用界面剂喷涂或滚刷进行界面毛化处理施工厚度不得小于2㎜.
2、 接缝处钉钢丝网:梁底、 柱与墙不同材料之间钉铁丝网 .
3、 塌饼:吊垂直、 套方找规矩、 弹厚度控制线,按设计厚度用保温砂浆做标准厚度塌饼,以免形成热桥.
4、 用1:2水泥砂浆做护角,宽度50㎜,厚度与保温层相同.
5、 SM保温隔热砂浆的施工(保温层的施工)

（1） 抹SM-Ⅱ保温隔热沙浆要分遍抹灰,在第一道保温沙浆粉刷时应先用力刮一层(厚度为6～7㎜),确保保温沙浆与基层粘接牢固,间隔一小时后进行第二层保温沙浆粉刷(厚度为6～7㎜)并进行检查水平度、 垂直度,待隔天后(12小时后)进行第三道保温沙浆施工,直接抹灰至灰饼控制厚度(当在寒冷或潮湿的气候下施工时,应适当延长时隔时间).
（2） 保温隔热沙浆粉刷完毕初凝前(沙浆刚失去塑性时)应采用大杠刮平,再用铁抹抹平,并检查保温隔热沙浆的水平度、 垂直度.
（3） 施工完毕养护期内,严禁对沙浆面进行水冲,撞击和振动;保温隔热沙浆终凝后(12小时后)洒水养护不少于6天,洒水时间间隔可根据环境干燥情况确定,以瓮中捉鳖保温层湿润状态.
（4） 保温隔热沙浆养护不少于6天后,进行柔性抗裂沙浆面层的施工
（5） 分割条、 滴水线应采用柔性抗裂干粉净浆粘贴.
（6） 柔性抗裂沙浆面层施工时,应先抹3～4㎜厚柔性抗裂沙浆打底,随后压入耐碱玻纤网格布,再抹3～4㎜厚柔性抗裂沙浆控制厚度,而层进行搓平拉细毛处理.柔性抗裂沙浆养护要求同(3)点.
3 SM建筑保温隔热砂浆

(7)耐碱玻纤网格布的纵、 横向搭接宽度不小于100㎜,加固网与各基体的搭接宽度不小于200㎜,严禁干搭接.

6、 做伸缩缝
(1) 根据建筑物立面情况,伸缩缝宜分层设置,分块面积单边长度应不大于15m.
(2) 按设计要求在保温层上弹出伸缩线的位置.
(3)在保温层做好后2-3天(保温砂浆固化前),用大杠用铁板在弹好的伸缩缝位置切出一条伸缩缝槽,伸缩缝宽度不小于50㎜,伸缩缝内保温耗资要清理干净,露出清洁基层,然后用界面砂浆填平,厚度与保温层相同.
(4)为避免在墙面产生热桥而影响保温效果,横向伸缩缝应设置在楼板部位,竖向伸缩缝应设置在墙体部位.
注:伸缩缝、 分格条、 滴水线等局部施工也可按照设计要求进行施工,但要注意避免在墙面产生热桥而影响保温效果.

7、 腰线设置
30米以上设置腰线:为加强保温系统的安全性,从30米左右处开始到大约48米之间,在每两个楼层处;从48米以上在每个楼层处设置腰线.腰线设置的位置必须位于楼板部位,防止在墙面产生热桥而影响保温效果.
具体做法有两种:
(1) 在设置腰线处加50㎜宽、 与保温层厚度相同的木条一圈,用水泥钉固定在墙体上,然后在基层墙布做保温层,保温层做好2-5天后(保温层手按不动),撬掉木条,在木条空出部位,用界面砂浆填平,厚度与保温层相同.
(2) 在保温层做好后2-3天(保温砂浆固化前),用大杠、 铁板等工具在楼板处切出一条缝槽,缝槽宽度不小于50㎜,缝槽内保温砂浆要清理干净,露出清洁基层,然后用界面砂浆填平,厚度与保温层相同.

8、 抗裂保护层的施工
A:饰面层为涂料
(1) 保温层施工后五天左右进行抗裂保护层的施工抹柔性抗裂沙浆厚度约3㎜,铺巾耐碱玻纤网格布(以下简称网格布),贴分格条.抹柔性抗裂沙浆,随即铺贴网格布,贴分格条.间隔12～24小时,抹面层抗裂砂浆,严格保证保护层砂浆厚度达到设计要求.网格布应处于两层柔性抗裂沙浆的中间以充分发挥其防裂的作用.
(2) 网格布的铺贴可按以下方法施工
a、 先将网格布按规定尺寸裁好,将翘曲的环形边用壁纸刀裁齐.
b、 在保温层上抹3㎜左右厚柔性抗裂沙浆,用抹子将网格布搓揉抹平,网眼砂浆应饱满.
c、 网布可横向或纵向使用,在埋贴网格布时,应将其绷直绷平,并将弯曲的一面朝里,用抹子由中间向两边将网格布抹平.
d、 网格布横向用竖向接茬部位搭接宽度不小于50㎜,网格布边缘严禁干搭接,四层重叠部分剪掉两层.在门窗洞口四角处沿45度方向补贴一块200×300㎜网格布做局部加强.
e、
在阴阳角处应加铺一层网格布,其宽度约为400㎜,抹入柔性抗裂沙浆中,随后铺贴大面网格布.或
4 SM建筑保温隔热砂浆
在贴网格布时在阴阳角处两边转入侧面200㎜.
f、 门窗洞口、 阴阳角等部位的加强网格布应先用专用粘结砂浆贴好,接着连续施工大面,掌握先施工细部,后施工整体,整片网格布压住分散的加强网格布的原则.
(3) 饰面层为面砖
保温层上铺设钢丝网,铁丝网可横向或竖向使用,铺设铁丝网时,应将其绷直绷平.横向及竖向接茬部位搭接宽度不小于50㎜,搭接部位用锚固件固定,四层重叠部分剪掉两层.
在铁丝网或加强型网格布表面的任一900㎜×900㎜的正方形的4个顶点和5个中心点各设锚固件一只.
在规定的位置用冲击钻或电锤钻孔,钻孔直径8㎜,锚固件有效锚固深度应不小于25㎜.锚固件的数量为每平方米不少于8个.采用直径5.5㎜的保温锚栓,塑料圆盘直径不小于50㎜,单个锚栓抗拉承载力标准值≥0.3KN.
抹柔性抗裂沙浆时,其厚度应不小于7㎜不天有不大于10㎜.
浇水养护七天.
七天以后弹分格线贴面砖,按面砖模数,弹出贴面砖控制线.
贴面砖按常规要求进行施工.

五、 施工质量防止措施
1、 基层表面粉刷前需彻底清理干净,以免影响抹灰与基层的粘结.
2、 混凝土表面一定要进行界面处理以提高抹灰层与基层的粘结.
3、 抹灰前基体浇水不透,抹灰前保温沙浆中的水分分快被基体吸收,使保温砂浆中的水泥等未充分水化生成水泥石,影响其粘结力,因而粉刷前基体浇水湿润很重要.
4、 严格控制材料的搅拌时间,保温材料以及抗裂面层内都添加了抗裂纤维,如搅拌不均匀,抗裂纤维的作用将大大降低.
5、 严格控制粉刷厚度,以及保温层最后一遍平整度,如一次粉刷后以及保温层表面平整度过差,将会造成收缩率过大易造成空鼓、 干裂.
6、 保温层每遍粉刷结束稍干后,特别是最后一遍保温层粉刷刮平后,聚丙乙烯颗粒将会浮到表面,一定要用铁抹子提浆、 压实,提高保温层表面强度,从而提高粉刷层之间的粘结力.
7、 控制好保温层与抗渗防裂砂浆的间隔时间,因两种材料的收缩率不一致,因此必须等保温层充分固化后,方可粉刷抗渗防裂砂浆.
8、 抗渗防裂砂浆表面不需要收光,只需细毛化处理细毛化处理将会提高面层表面抗渗防裂效果,(因为表面收光将会改变沙浆本身的配比均匀,水泥浆集中在面层表面,将会造成面层表面强度过高,收缩率过大,易造成裂缝、 龟裂).
