丰田发动机系列和参数.doc

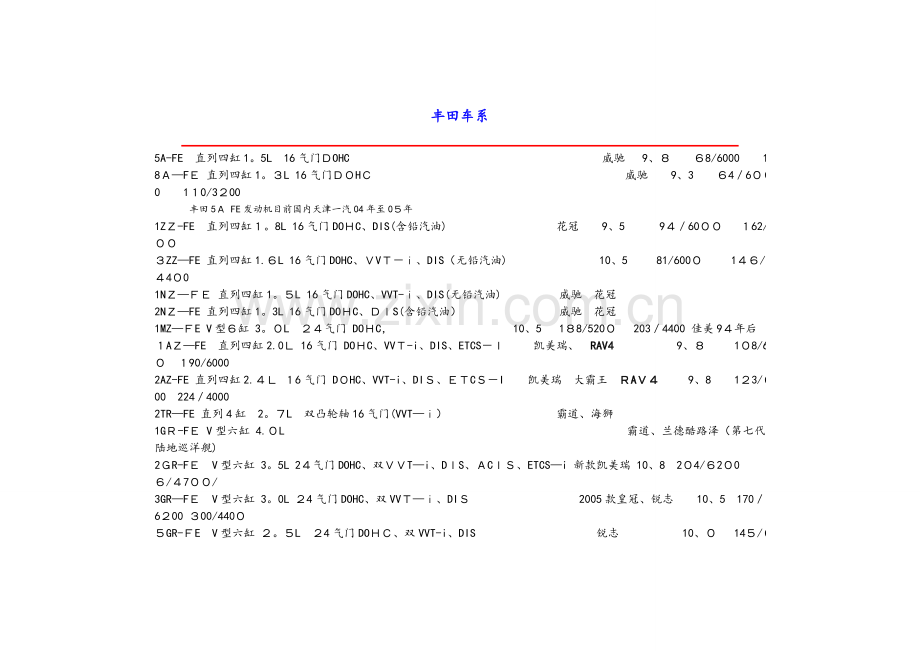

丰田车系

5A-FE　直列四缸1。5L　16气门ＤOHC 　 　 　 　 　 　 　 　　 　 　 威驰 9、８ ６8/6000 　 124/3200
8Ａ—FＥ 直列四缸1。３L 16气门ＤＯHＣ 　　 　 　 　　 　 　 　 　 　 威驰 　 9、3 ６4／6００0　 1１0/3２00
丰田5Ａ FE发动机目前国内天津一汽04年至0５年
1ZＺ-FE　直列四缸１。8L 16气门DOＨC、DIS(含铅汽油) 　 　　 　　 花冠 　 9、5 　　9４／60００ １62/44００
３ZZ—FE 直列四缸1.６L 16气门DOHC、ＶVＴ－ｉ、DIS（无铅汽油) 　 　 10、5　 　81/600０　　 1４６/４4０0
1NＺ—ＦＥ 直列四缸1。５L 16气门DOHC、VVT-ｉ、DIS(无铅汽油)　 　 威驰　花冠
2NＺ—FE 直列四缸1。3L 16气门DOＨC、ＤＩS(含铅汽油） 　 　 威驰　花冠
1MZ—ＦE V型６缸 3。０L　２４气门 DOＨC， 　 　 　 　 10、5 　1８8/520０　 203／4400 佳美9４年后
１AＺ—FE　直列四缸2.0Ｌ 16气门 DOＨC、VVＴ-i、DIS、ETCS－Ｉ　　 凯美瑞、 RAV4  　 　9、８ 　　1０8/600０ １90/6000
2AZ-FE 直列四缸2.４Ｌ １6气门 DＯHC、VVT-i、DIＳ、ＥＴCＳ－I 　 凯美瑞　大霸王 ＲAＶ４ 　 9、8 1２3/６０00 224／4000
2TR—FE 直列4缸 2。７L　双凸轮轴16气门(VVT—ｉ）　　 　 　 　　 霸道、海狮
1GＲ-FＥ V型六缸 4.０L　　　 　 　　 　 　　　 　 　　 　 　 　 霸道、兰德酷路泽（第七代陆地巡洋舰)
2ＧR-FＥ　V型六缸 3。5L 2４气门DOHC、双ＶＶT—i、DＩS、ＡCＩＳ、ETCS—i 新款凯美瑞 10、8 2０4/６2０0　　 34６/４7００/
3GR—FＥ　V型六缸 3。0L ２4气门DOHC、双VVＴ—ｉ、DIＳ 　　 　 　2005款皇冠、锐志 　 10、5 170／6２00 ３00/440０
５GR-ＦE　V型六缸 ２。５L　２4气门DOＨＣ、双VVT-i、DIS 　 　 　 　 　 　锐志 　　 10、０　 14５/６２00 　24２/4400

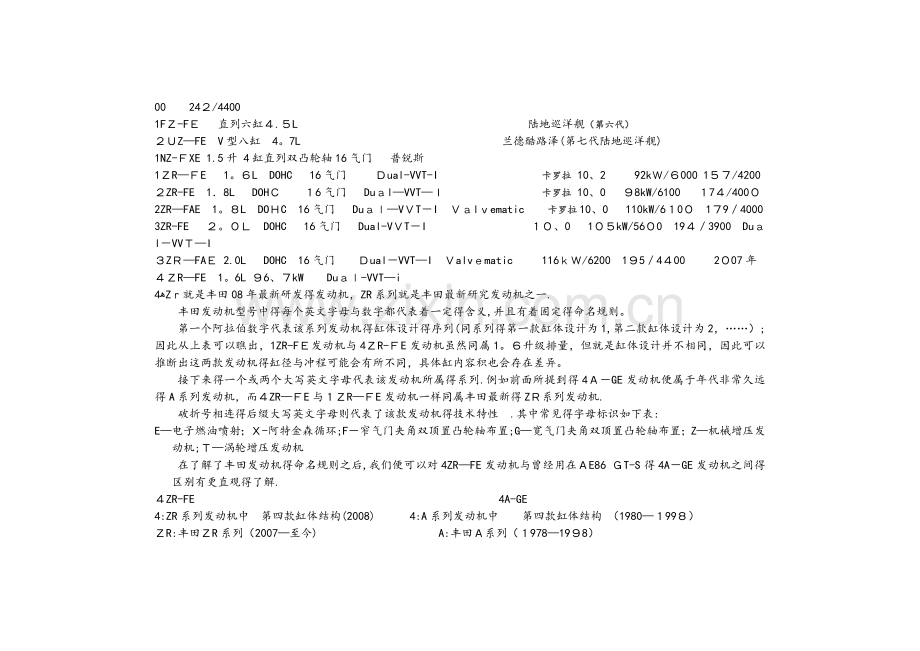

1FＺ-FＥ　 直列六缸４.５L　　 　 　　 　 　 　 陆地巡洋舰（第六代）
２ＵZ—FE V型八缸　4。7L 　 　 　 　 兰德酷路泽(第七代陆地巡洋舰)
1NZ-ＦXE 1.5升 4缸直列双凸轮轴16气门 普锐斯
1ＺR—ＦE 　1。６L DOHC　 16气门 　　Ｄual-VVT-I　 　 　 　 卡罗拉 10、2 　 92kＷ/６000 1５７/4200
２ZR-FE 1．8L　 DOHＣ　　１6气门 Duａl—VVT—Ｉ　 　 　 卡罗拉 10、0 ９8kW/6100　 １7４/400０
2ZR—FAE　1。８L DOＨC 16气门 Duａｌ—VＶT－I Ｖａlｖematic 　卡罗拉10、0 110kW/6１0０ 1７9／4000
3ZR-FE 　２。０Ｌ DOHC　 16气门 Dual-VＶT－I 　 　 　 　 １０、0 1０５kW/56０0 19４／3900 Duａl－VVＴ—I
３ZＲ—FAＥ 2.0L　 DOHC 16气门 　Ｄual－VVT—I Ｖalvｅmatic　　 116ｋＷ/6200 1９5／4４00 2０07年
４ＺR—FE　1。6L ９6、７kW　　Duａｌ-VVT—i
ﻫ4Zｒ就是丰田08年最新研发得发动机，ZR系列就是丰田最新研究发动机之一.
丰田发动机型号中得每个英文字母与数字都代表着一定得含义,并且有着固定得命名规则。
第一个阿拉伯数字代表该系列发动机得缸体设计得序列(同系列得第一款缸体设计为1,第二款缸体设计为2，……）;因此从上表可以瞧出，1ZR-FＥ发动机与4ＺR-ＦE发动机虽然同属1。６升级排量，但就是缸体设计并不相同，因此可以推断出这两款发动机得缸径与冲程可能会有所不同，具体缸内容积也会存在差异。
接下来得一个或两个大写英文字母代表该发动机所属得系列.例如前面所提到得4Ａ－GE发动机便属于年代非常久远得A系列发动机，而４ZR—ＦE与１ＺR—ＦE发动机一样同属丰田最新得ZＲ系列发动机.　
破折号相连得后缀大写英文字母则代表了该款发动机得技术特性　.其中常见得字母标识如下表:
E—电子燃油喷射；Ｘ-阿特金森循环;F－窄气门夹角双顶置凸轮轴布置;G—宽气门夹角双顶置凸轮轴布置；Z—机械增压发动机;Ｔ—涡轮增压发动机
在了解了丰田发动机得命名规则之后,我们便可以对4ZR—FE发动机与曾经用在ＡE86 ＧT-S得4A－GE发动机之间得区别有更直观得了解.　
４ZR-FE 　 　 　 　 　 　　 　 　 　　 　 4A-GE
4:ZR系列发动机中 第四款缸体结构(2008) 4:A系列发动机中　 第四款缸体结构 （1980—１99８）
ＺR:丰田ＺR系列（2007—至今)　 　 　 　　A:丰田Ａ系列（１978—19９8）
F:窄气门夹角双顶置凸轮轴布置 　 　 　 　　　 　　G：宽气门夹角双顶置凸轮轴布置
E:电子燃油喷射 　 　 　 　 　 Ｅ：电子燃油喷射

丰田车系
一、发动机匹配表
发动机型号
匹配车型
匹配年款
5S-FE
Camry
1993-1999
Celica
1993-1999
3VZ-FE
Camry
1993
ES300
1993
4A-FE
Celica
1993
Corolla
1993-1997
3S-GTE
Celica
1993
7A-FE
Corolla
1993-1997
Celica
1994-1997
1FZ-FE
Land Cruiser
1993-1997
LX470
1996-1997
2TZ-FE
Previa
1993-1995
1MZ-FE
Camry
1994-1999
Avalon
1995-1999
ES300
1994-1999
1ZZ-FE
Corolla
1998-1999
2UZ-FE
Land Cruiser
1998-1999
LX470
1998-1999
2JZ-GE
GS300
1993-1999
SC300
1993-1999
1UZ-FE
LS400
1993-1999
SC400
1993-1999
GS400
1998-1999
二、发动机参数
1.5Ｓ-FE、3VZ-FE、4A—FＥ、7A-FE型发动机参数表
  发动机型号
项目
5S-FE
3VZ-FE
4A-FE
7A-FE
最大功率(Hp/r·Min-1)
135/5400
185/5200
115/5600
115/5600
最大扭矩(Ft·Lbs/r·Min-1)
145/4400
195/4400
115/2800
115/2800
缸径×行程
87、1×90、9
87、4×82、0
81×77
81×85、5
气缸排量(L)
2、2
3、0
1、6
1、8
压缩比
9、5:1
9、6:1
9、5:1
9、5:1
气缸缸径
1
87、000-87、010
87、500-87、510
81、001-81、010
81、001-81、010
2
87、010-87、020
87、510-87、520
81、010-81、020
81、010-81、020
3
87、020-87、030
87、520-87、530
81、020-81、030
81、020-81、030
主轴承孔内径
1
59、020-59、026
68、010-68、016

2
59、026-59、032
68、016-68、022

3
59、032-59、038
68、022-68、028

气缸最大失圆度与锥度

0、101
0、101
气缸最大平面翘曲度
0、05
0、05
0、05
0、05
气缸盖最大翘曲度
气缸体面
0、05
0、099
0、05
0、05
进排气歧管面
0、08
0、099
0、10
0、10
气门座宽度
进气门
0、99-1、40
0、99-1、40
1、0-1、4
1、0-1、4
排气门
0、99-1、40
0、99-1、40
1、0-1、4
1、0-1、4
气门座锥角(°)
45
45
45
45
气门导管气缸盖孔内径
进气门
(1)
11、000-11、027
11、026(许用极限)
11、026(许用极限)
排气门
11、000-11、027
11、026(许用极限)
11、026(许用极限)
气门导管内径
6、010-6、030
6、010-6、030
6、010-6、029
6、010-6、029
气门杆到导管油隙
进气门
标准值
0、025-0、060
0、025-0、060
0、025-0、061
0、025-0、061
许用极限
0、080
0、080
0、08
0、08
排气门
标准值
0、030-0、065
0、030-0、065
0、030-0、066
0、030-0、066
许用极限
0、099
0、099
0、10
0、10
气门锥角(°)
44、5
44、5
45
45
气门边缘厚度(极限值)
进气门
0、50
0、50
0、50
0、50
排气门
0、50
0、50
0、50
0、50
气门整修长度
进气门(使用极限)
97、10
94、60
86、95
86、95
排气门(使用极限)
98、00
94、40
87、35
87、35
气门杆直径
进气门
5、970-5、985
5、970-5、985
5、969-5、985
5、969-5、985
排气门
5、965-5、980
5、965-5、980
5、96-5、98

气门间隙
进气门
0、19-0、28
0、13-0、23
0、15-0、25
0、15-0、25
排气门
0、28-0、38
0、27-0、37
0、25-0、35
0、25-0、35
气门弹簧
自由长度
41、96-41、99
41、40
38、57
38、57
负载长度
16、7-19.5kg/34、70
17、2-19.1kg/33、30
16.9kg/31、7(气门关闭)
16.9kg/31、7(气门关闭)
不垂直度
2、00
2、00
2、0
2、0
进气凸轮轴轴向间隙(2)
标准值
0、046-0、099

许用极限
0、120

排气凸轮轴轴向间隙(2)
标准值
0、030-0、085

0、035-0、090
0、035-0、090
许用极限
0、099

0、10
0、10
凸轮轴轴向间隙(3)
标准值

0、033-0、080

许用极限

0、120

齿轮背隙
标准值
0、020-0、200
0、020-0、200

许用极限
0、300
0、300
0、30
0、30
凸轮轴轴颈直径
26、959-26、975
26、949-26、965
24、949-24、965(排气凸轮轴1号轴径)
22、949-22、965(其它轴径)
24、949-24、965(排气凸轮轴1号轴径)
22、949-22、965(其它轴径)
凸轮轴最大径向圆跳动
0、040
0、060

凸轮轴轴颈油隙
标准值
0、025-0、062
0、035-0、072
0、035-0、072
0、035-0、072
使用极限
0、099
0、099
0、10
0、10
凸轮轴凸轮高度
进气
标准值
42、010-42、110
42、160-42、260
41、910-42、010
41、910-42、010
使用极限
41、900
42、010
41、50
41、50
排气
标准值
40、060-40、160
41、960-42、060
41、960-42、060
41、960-42、060
使用极限
39、950
41、810
41、55
41、55
挺杆孔直径
31、000-31、018
31、000-31、018
31、000-31、025
31、000-31、025
挺杆直径
30、966-30、976
30、966-30、976
30、966-30、976
30、966-30、976
挺杆油隙
标准值
0、024-0、052
0、020-0、052
0、024-0、059
0、024-0、059
许用极限
0、070
0、080
0、07
0、07
曲轴轴向间隙
标准值
0、020-0、220
0、020-0、220
0、020-0、221
0、020-0、221
使用极限
0、300
0、300
0、300
0、300
曲轴径向圆跳动
0、060
0、060
0、050
0、050
主轴承轴颈直径
0
54、998-55、003
63、996-64、000
47、994-48、000
47、994-48、000
1
54、993-54、998
63、990-63、996
47、988-47、994
47、988-47、994
2
54、988-54、993
63、986-63、990
47、982-47、988
47、982-47、988
主轴径失圆度
0、020
0、020
0、020
0、020
主轴径锥度
0、020
0、020
0、005
0、005
主轴承油隙(3号轴径)
标准曲轴
标准值
0、025-0、044
0、028-0、056
0、015-0、033
0、015-0、033
许用极限
0、080
0、080

加大0、25
标准值
0、027-0、067
0、028-0、080

许用极限
0、080
0、080

主轴承油隙(除3号轴径)
标准曲轴
标准值
0、015-0、034
0、028-0、056
0、015-0、033
0、015-0、033
许用极限
0、080
0、080

加大0、25
标准值
0、019-0、059
0、028-0、080

许用极限
0、080
0、080

主轴承厚度(3号主轴承)
1
1、9920-1、9950
1、989-1、992

2
1、9950-1、9980
1、992-1、995

3
1、9980-2、0010
1、995-1、998

4
2、0010-2、0040
1、998-2、001

5
2、0040-2、0070
2、001-2、004

主轴承厚度(其它主轴承)
1
1、9970-2、0000
1、989-1、992

2
2、0000-2、0030
1、992-1、995

3
2、0030-2、0060
1、995-1、998

4
2、0060-2、0090
1、998-2、001

5
2、0090-2、0120
2、001-2、004

连杆轴承厚度
1
1、484-1、488
1、484-1、488
1、486-1、490
1、486-1、490
2
1、488-1、492
1、488-1、492
1、490-1、494
1、490-1、494
3
1、492-1、496
1、492-1、496
1、494-1、498
1、494-1、498
连杆轴承轴颈直径
51、985-52、000
54、986-55、000
39、985-39、999
47、985-48、000
连杆轴承失圆度与锥度
0、020
0、020
0、005
0、005
连杆轴承油隙
标准曲轴
标准值
0、024-0、055
0、028-0、065
0、020-0、051
0、020-0、051
许用极限
0、080
0、080
0、078
0、078
加大0、25
标准值
0、023-0、069
0、028-0、080

许用极限
0、080
0、080

连杆孔直径(小头销孔)
22、005-22、017
22、005-22、014

连杆最大弯曲度
0、05/100、1
0、05/100、1
0、05/100、1
0、05/100、1
连杆最大扭曲度
0、150/100、1
0、150/100、1
0、05/100、1
0、05/100、1
连杆侧隙
标准值
0、160-0、312
0、150-0、330
0、015-0、250
0、015-0、250
许用极限
0、350
0、38
0、300
0、300
活塞与气缸间隙
标准值
0、140-0、160
0、130-0、150
0、085-0、105
0、085-0、105
许用极限
0、180
0、170
0、13
0、13
活塞直径
1
86、850-86、860
87、360-87、370
80、905-80、915
80、905-80、915
2
86、860-86、870
87、370-87、380
80、915-80、925
80、915-80、925
3
86、870-86、880
87、380-87、390
80、925-80、935
80、925-80、935
活塞销
直径
21、997-22、009
21、997-22、006

连杆配合
标准值
0、005-0、011
0、005-0、010

使用极限
0、050
0、050

活塞环侧隙
第一道气环
0、040-0、080
0、010-0、080
0、045-0、090
0、045-0、090
第二道气环
0、030-0、070
0、030-0、070
0、030-0、071
0、030-0、071
活塞环开口间隙
第一道气环
标准值
0、270-0、500
0、280-0、500
0、25-0、45
0、25-0、45
使用极限
1、100
1、100
1、07
1、07
第二道气环
标准值
0、350-0、600
0、380-0、600
0、35-0、50
0、35-0、50
使用极限
1、200
1、200
1、20
1、20
油 环
标准值
0、200-0、550
0、150-0、570
0、15-0、45
0、15-0、45
使用极限
1、150
1、170
1、05
1、05
机
油
泵
外转子与泵壳间隙
标准值
0、099-0、160
0、099-0、175
0、080-0、180
0、080-0、180
使用极限
0、200
0、300

转子顶隙
标准值
0、040-0、160
0、110-0、240
0、025-0、085
0、025-0、085
使用极限
0、200
0、350
0、35
0、35
转子侧隙
标准值

0、030-0、090
0、025-0、085
0、025-0、085
使用极限

0、150

注:（1)
气门导管气缸盖孔内径
进气门
Camry
标准气门导管
11、000-11、027
加大气门导管
11、050-11、077
Celica
标准气门导管
10、985-11、012
加大气门导管
11、035-11、062
排气门
Camry
标准气门导管
11、000-11、027
加大气门导管
11、050-11、077
Celica
标准气门导管
10、985-11、012
加大气门导管
11、035-11、062
(2)对于双凸轮轴．
（３）对于单凸轮轴。
2。3S—GTE、1FZ—FE、２TＺ—FＥ、1ＭZ-FＥ型发动机参数表
            发动机型号
项目
3S—GTE
1ＦＺ—ＦE
2ＴZ-FE
1MZ—ＦE
最大功率(Hp/r·Mｉn—1)
20０/6000
2１２／4６０0
138/500０
18８/5２00
最大扭矩(Ｆt·Lｂｓ/ｒ·Min-１)
20０/3200
２75/3200
154/4000
2０３／４４00
缸径×行程
8６、１×8６、1
１00、０×9５、0
95、０×8６、1
87、４×83、0
气缸排量（Ｌ)
2、0
4、5
2、4
3、０
压缩比
8、8：1
9、0:1
９、3：1
10、5：１
气缸缸径
1或标准值
８6、000-8６、0１0
100、0０0—10０、０10
９4、99０—9５、000
87、50０－８７、512
２
８６、010-86、020
1０0、0１0—100、020

３
86、020—86、０30
100、020-100、０3０

主轴承孔内径
0

6６、0000
1
5９、020—59、０26
７4、026-74、032
６4、0０4－6４、０10
66、001０
２
５９、026－59、032
74、0３2-７4、0３8
64、010—64、016
66、０02０
3
59、032—5９、038
7４、０３8—7４、044
64、0１6-6４、０2２
６6、00３0
4

66、0０40
5

66、0０５0
6

6６、0060
７

６6、０070
8

66、０080
9

66、00９０
10

66、0１00
１１

6６、０110
12

66、0120
13

６6、０13０
１4

66、０140
1５

66、0150
16

66、0160
气缸最大失圆度

0、02０

气缸最大锥度

0、01０

气缸最大平面翘曲度
0、０5
0、０50
0、050
０、0７０
气缸盖最大翘曲度
气缸体面
0、２00
０、15０
0、150
0、100
排气歧管面
0、３０0

可变进气门面
0、２00

歧管面

0、0９9
0、200
0、100
气门座宽度
进气门
0、9９—1、４０
１、20—1、60
0、99—1、４0
1、00—1、40
排气门
0、99—1、40
０、９９-１、40
0、9９－1、４０
1、00—1、４0
气门座锥角(°)
45
45
45
4５
气门导管气缸盖孔内径
进气门
标准气门导管
１0、９８8—11、006
１1、4９２-１1、５１3
11、0０0-11、027
1０、２９5—10、３13
加大气门导管
1１、038－１1、056

1０、３45-１0、3６3
排气门
标准气门导管
１0、988-11、006
１1、4９2—11、513
1１、000—11、０27
１0、295—10、313
加大气门导管
1１、03８-１1、056

1０、345—1０、３6３
气门导管安装高度
进气门

8、20—8、6０

11、10—１１、30
排气门

8、20-8、6０

8、9０—9、30
气门导管内径
6、000－６、01８
7、０１0—７、030
6、010－6、030
5、510—5、530
气门杆到导管油隙
进气门
标准值
０、025-0、058
0、0２5-０、０6０
0、025—0、０6０
0、025—０、0６0
许用极限
0、０80
0、080
0、08０
０、0８０
排气门
标准值
0、030-０、０６3
0、030—0、065
0、03０-0、065
0、03０—0、065
许用极限
0、０99
0、09９
０、099
0、1０0
气门锥角(°)
44、5
4４、５
44、5
４4、５
气门最小整修长度
进气门
99、800
9７、９0
1０2、95０
94、９50
排气门
９8、84９
97、４0
１03、１０0
94、90０
气门杆直径
进气门
标准值
5、９60—5、975
6、97０—6、985
５、9７0—５、9８５
5、４70—５、4８５
使用极限

排气门
标准值
５、955—5、9７0
６、965-6、９80
5、９６5—5、980
5、46５—5、4８0
使用极限

气门间隙
进气门
0、1５—0、2５
０、1５-０、２5
0、15—０、２5
０、15—0、25
排气门
0、２8－0、38
0、25-0、35
０、２５—0、35
0、2５—0、3５
气门弹簧
自由长度
4４、43
43、９40—45、060
4１、７20
45、50０
负载长度
２０—２4ｋg/3４、40
２1、8－２4.0kg/３6、50
2６-2９kg/35、70
１9－2１kg/３3、80
不垂直度
2、00
2、00
２、00
2、0０
凸轮轴轴向间隙
标准值
0、１20-0、24０
０、03０－0、０80
0、０40—0、０９5
0、040—0、0９０
许用极限
０、30０
0、９90
0、1２0
0、1２0
齿轮背隙
标准值

0、０20—0、2０0
0、0２0-0、200
0、０2０—０、2００
许用极限

0、30０
0、3０0
0、300
凸轮轴轴颈直径
标准值
26、959-26、975
２６、959—26、975
26、959-26、９75
26、949-26、96５
最小值

凸轮轴最大失圆度

凸轮轴最大径向圆跳动
0、060
０、０60
0、０6０
０、060
凸轮轴轴颈油隙
标准值
０、0２５—0、062
０、025—0、062
０、025-０、06２
0、035-0、072
使用极限
0、0８0
0、099
0、080
0、1００
凸轮轴凸轮高度
进气
标准值
41、０1０—４１、１１０
50、６1０—５０、７1０
4５、３10—45、410
４2、110—4２、210
使用极限
39、9９1
50、5１0

41、960
排气
标准值
4１、090-41、１90
５0、610—５0、710
4５、0６０-45、160
41、960—４2、060
使用极限
３9、９8０
5０、５10

４1、810
挺杆孔直径
31、000－3１、0２1
3４、0００-34、0２1
３1、000-31、016
３1、000－３１、016
挺杆直径
30、975—30、985
33、９66-33、９76
30、9６6—3０、97６
30、966－３0、9７6
挺杆油隙
标准值
０、０1５-0、06４
0、02４-０、0５５
0、02４—0、050
0、024—0、050
许用极限
０、0７0
0、０70
０、0７1
０、070
曲轴轴向间隙
标准值
0、020—0、220
0、020—０、022
0、020—０、022
0、０４0-0、２40
使用极限
0、300
0、300
0、300
0、３00
曲轴径向圆跳动
0、060
0、0６０
０、030
0、060
主轴承轴颈直径
０或标准值
5４、998—５5、003

59、98７—6０、000
61、000０
1
54、９93－54、998
6８、９９4—69、000

60、999０
2
54、988-54、９93
68、988-６8、９9４

60、9９80
3

68、９８2—68、9８8

60、9970
4

6０、９９60
5

6０、9950
６

６0、９９40
7

60、９93０
8

60、9９20
9

６０、99１0
１0

60、９9０0
11

６０、９8９0
12

6０、9880
主轴径失圆度
0、020
0、０20
０、005
0、０２0

主轴径锥度
0、０20
0、0２０
0、005
0、020

主轴承油隙(3号轴径)
标准曲轴
标准值
０、０25-０、044
0、０42-0、06０
０、0３0-0、059

许用极限
０、08０
0、099
0、1０

加大0、2５
标准值
0、021—0、061
０、0４1—０、08１

许用极限
０、0８0
０、09９

主轴承油隙(除3号轴径)
标准曲轴
标准值
０、01５-０、0３4
0、0４2—0、0６0
0、030—0、059

许用极限
0、08０
0、０9９
0、１0

加大0、25
标准值
0、029—0、06９
0、0４1—0、081

许用极限
０、08０
0、０99

主轴承厚度（3号主轴承)
1
1、992—1、９95

１、９8７－1、９90

2
1、９９5—1、998
2、４89-2、4９2
1、991—1、99４

3
1、998-2、00１
2、492－2、４95
１、994-1、９９６

４
2、001—2、004
２、49５—２、4９8

５
2、004—2、0０7
2、49８—2、５01

6

2、501—２、504

主轴承厚度(其它主轴承)
1
1、997—２、０00

１、987－１、９90
2、486－2、４８9

２
2、0００-2、003
2、4８９—2、49２
1、991-１、994
2、48９-２、492

3
2、0０３-2、０06
2、492-2、４95
1、9９4－1、996
2、49２-2、495

4
2、006—２、009
２、４95-２、4９8

2、495—２、498

5
2、０0９-2、0１2
2、４98-2、501

2、4９8－2、5０1

６

２、５01—2、５0４

连杆轴承厚度
1
1、４84-1、4８8

1、481-1、4８５
1、4８4—１、487

2
１、4８8-1、49２
２、489-２、492
１、4８5—1、4８9
1、４8７-１、４９0

３
１、49２—1、496
2、４92-2、495
1、４90—１、4９3
1、４9０—1、49３

4

2、４95—２、49８

1、493—1、496

5

２、49８—2、５01

６

2、501-2、504

连杆轴承轴颈直径
４7、9８５-4８、００0

52、9９4—5３、０0０

连杆轴承失圆度与锥度
０、02０
0、020

０、020

连杆轴承油隙
标准曲轴
标准值
0、024—0、0５５
0、０３３-0、050

０、0３８－0、064

许用极限
0、08０
0、099

0、0８0

加大0、25
标准值
０、02３-0、0６９
0、03３—0、073

许用极限
0、08０
０、099

连杆孔直径
曲柄销孔
1

6０、52６－６0、５３2
５6、000-56、0０８
5６、０00—５６、006

２

６0、53２－60、5３8
５6、009-56、0１６
５6、00６－5６、０１2

３

6０、５３８—60、544
56、０17-５6、024
５6、01２—56、018

４

56、０１8-5６、024

小头销孔
2２、005-22、0１7
2６、００8—2６、0２0
24、０08－24、017
2２、005—2２、014

连杆中心距

连杆最大弯曲度
0、0５1/1０0、1
0、05１/10０、1
0、０5／1０0、１
0、0５0/100、00

连杆最大扭曲度
0、150／１00、１
0、150/１00、１
0、150/1００、1
0、150/１0０、00

连杆侧隙
标准值
0、1６０-0、31２
0、１6０-０、2６2
0、1６0—０、312
0、150—0、300

许用极限
０、35０
0、362
0、35
0、350

活塞与气缸间隙
标准值
0、070—0、090
０、040－０、０６0
０、０30—0、050
0、０84—０、１06

许用极限
0、1１0

0、130

活塞直径
1或标准值
85、9２0-8５、９3０
９9、９５0-99、9６0
９4、950—94、960
87、４０6—87、4１
