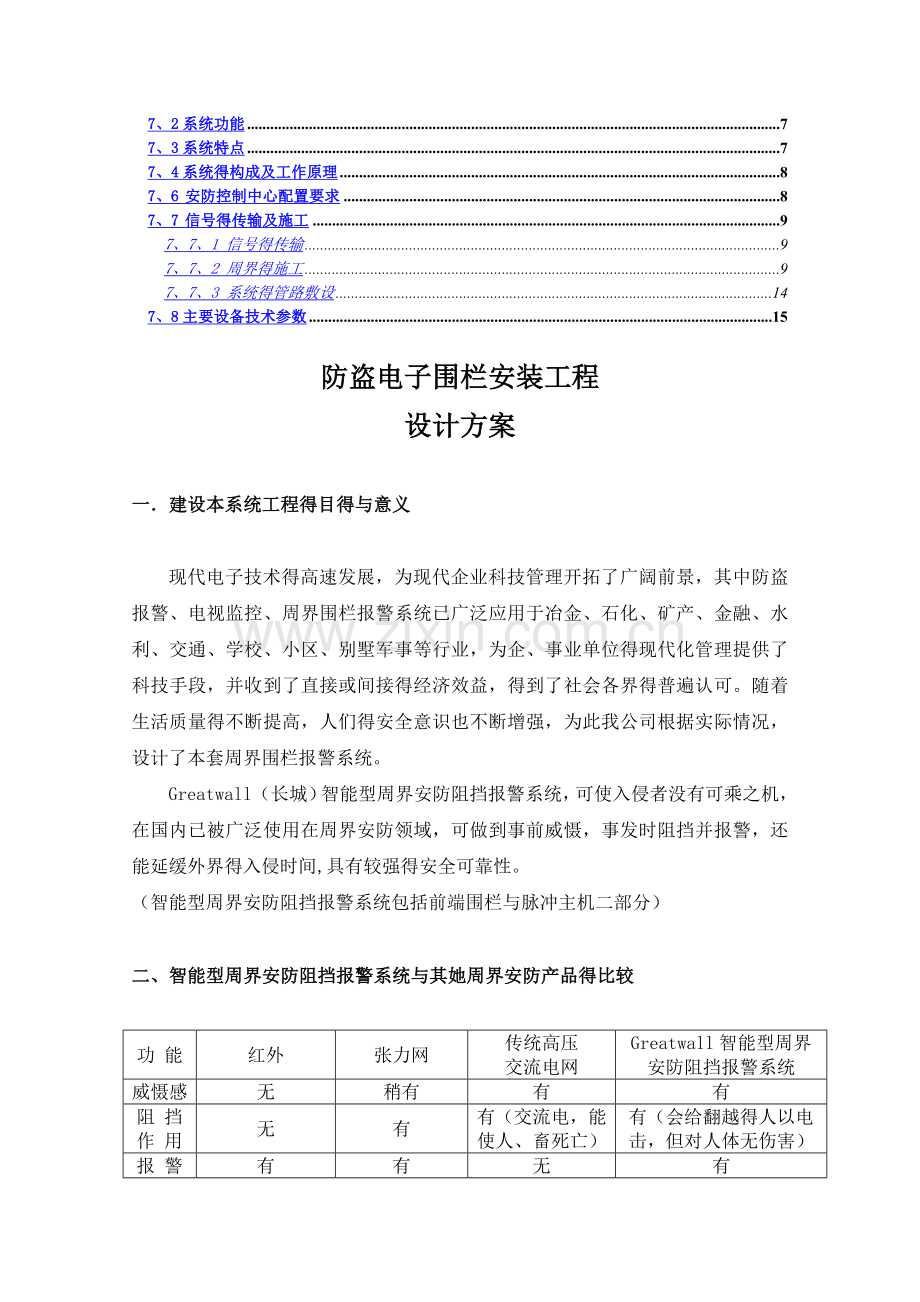

_电子围栏系统工程设计方案新开普电子股份有限公司编制2015年09月设计审核批准联系人电话手机目录一建设本系统工程得目得与意义3二、智能型周界安防阻挡报警系统与其她周界安防产品得比较3三、智能型周界安防阻挡报警系统设计原则3四、设计依据5七、电子围栏总体设计方案67、1概述67、2系统功能77、3系统特点77、4系统得构成及工作原理87、6 安防控制中心配置要求87、7 信号得传输及施工97、7、1 信号得传输97、7、2 周界得施工97、7、3 系统得管路敷设147、8主要设备技术参数15防盗电子围栏安装工程设计方案一建设本系统工程得目得与意义现代电子技术得高速发展，为现代企业科技管理开拓了广阔前景，其中防盗报警、电视监控、周界围栏报警系统已广泛应用于冶金、石化、矿产、金融、水利、交通、学校、小区、别墅军事等行业，为企、事业单位得现代化管理提供了科技手段，并收到了直接或间接得经济效益，得到了社会各界得普遍认可。随着生活质量得不断提高，人们得安全意识也不断增强，为此我公司根据实际情况，设计了本套周界围栏报警系统。 Greatwall（长城）智能型周界安防阻挡报警系统，可使入侵者没有可乘之机，在国内已被广泛使用在周界安防领域，可做到事前威慑，事发时阻挡并报警，还能延缓外界得入侵时间,具有较强得安全可靠性。（智能型周界安防阻挡报警系统包括前端围栏与脉冲主机二部分）二、智能型周界安防阻挡报警系统与其她周界安防产品得比较功 能红外张力网传统高压交流电网Greatwall智能型周界安防阻挡报警系统威慑感无稍有有有阻 挡作 用无有有（交流电，能使人、畜死亡）有（会给翻越得人以电击，但对人体无伤害）报 警有有无有误报率高有一定误报率无低安装调试易安装很难安装调试一般容易安装可靠性低较低较高高直接成本低（地形简单）高（地形复杂）很高一般稍高综合成本高高一般低（维护、安装及使用得成本低、使用寿命长）三、智能型周界安防阻挡报警系统设计原则1、新概念得引入 Greatwall（长城）智能型周界安防阻挡报警系统，一改国内周界安全防范中单纯得事后报警传统模式。强调了阻挡为主，报警为辅得国际周界安防新概念。该系统对入侵者给予瞬间脉冲电击，以阻止翻越，做到了预防为主。对执意入侵者与破坏者，给予电击并发出报警，延缓了入侵得时间，以便给保安人员争取时间，及时制止犯罪。Greatwall（长城）智能型周界安防阻挡报警系统可分为二种：现场安装报警装置，增强对入侵者威慑，让其自动退离，这样可以大大节省制造成本与阻止案件得发生；通过报警输出启动内部监控系统，跟踪与记录案发过程，并有利于保安人员及时赶到案发现场。2、系统先进、性能稳定、使用简单可靠 新开普电子股份有限公司已有近十年得生产经验，系统性能稳定，技术先进，器材组合合理，在全国具有顶尖地位。本产品操作简便，一般保安人员经过简单培训就可完全掌握。由于器材得合理组合，大大增加了系统得使用寿命，致使综合成本下降。3、系统得整体性、严密性与威慑性 本系统就是一种“有形”得报警系统，实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，从而把报警系统与警戒系统有机地结合起来，达到以防为主，防报结合得目得。安装本系统后，相当于在墙顶上形成一道“有形”得电子屏障，增加了围墙高度，使外人无法入侵，也使围墙内得人无法从墙面攀越逃离。如有特殊需要也可将Greatwall（长城）系统做成隐蔽式得。电子脉冲每分钟60次扫描电子墙得每一根导线，每个脉冲峰值有5000伏，使入侵者难以攀越，以此延长了翻越得时间。另外本系统具有短路、报警、故障3种报警模式。报警输出为开关量，故与别得任何报警系统都可联网使用，便于提高防范等级。4、系统对环境适应性强且误报率极低 由于系统结构上得特点， 该系统误报率低，不受环境（如植被，树木，小动物等）与气候（如雾，雨，风等）得影响。由于误报率极低，不会由于经常误报而使保安人员产生麻痹思想，故一旦报警就会立即引起保安人员得高度重视。该系统可与许多地区110报警中心联网，使得周界安防等级大大提高。5、系统绝对安全及报警感知性 本系统与交流电网具有本质得不同，它采用了高压（5000V）及低能量（小于5个焦耳）脉冲体制，每秒种发出一个脉冲信号，因而对人不会构成生命危害，同时电子围栏得柔性PV中间杆与专用合金丝，不支持人体得重量，又能感知入侵者得入侵，并发出报警信号，确保系统得安全可靠。6、系统得可扩容性 Greatwall（长城）系统具有扩容能力，可以与其她国内外现有报警监控设备兼容。有利于今后进一步提高安全等级，避免设备得重复投入。四、设计依据脉冲电子围栏及其安装与安全运行GB/T7946-2008 安全防范工程技术规范GB 50348-2004 防盗报警控制器通用技术条件GB 12663-2001 安全防范工程技术规范GB 50348-2004入侵探测器 第1部分：通用要求GB 10408、12000入侵探测器 第4部分：主动红外入侵探测器GB 10408、42000防盗报警控制器通用技术条件GB 12663-2001安全防范系统验收规则GA 308-2001 安全防范工程程序与要求GA/T 75-94入侵报警系统技术要求GA/T 368-2001报警系统电源装置、测试方法与性能规范GB/T 15408-1994 安全防盗报警设备安全要求与试验方法GB/T 16796-1997 民用建筑电气设计规范JGJ/T16-92电气装置安装工程接地装置施工及验收规范GB6510-92工业企业通讯接地设计规范GBJ79-85智能建筑弱电工程设计施工图集GJBT-471智能建筑设计标准GB/T50314-2000弱电工程通用技术标书DG/TJ08-603-2002智能建筑弱电工程设计施工图集电气装置安装工程电缆线路施工及验收规范GB50168-92建筑物防雷设计规范GB50057-94安全防范工程程序与要求GA/T75-94安全防范系统通用图形符号GA/T74-2000建筑电气安装工程质量检验评定标准GYT253-88五、电子围栏总体设计方案5、1概述本系统设计中依照中华人民共与国公共安全行业标准及【沪公技防（2008）0013号】本市安防工程用高压电子脉冲式探测器基本技术要求得有关规定，以业主提供得技术要求为参考，结合周界得实际情况与用户得要求，本着对业主负责得精神，力图达到较高得性能价格比。本设计方案以“阻挡为主，报警为辅”得周界安全理念，园区得电子围栏系统方案设计注重整体功能完备，系统可靠安全，配置科学合理。周界防攀越阻挡报警系统实现基于同一操作平台上得集中控制与功能集成，从而形成功能更加强大、操作更加简单得安保体系。根据现场勘察与业主提出得具体要求，建议在有围墙得地方上，安装六线制电子安全围栏脉冲电网系统。该系统具有威慑、阻挡、报警三重功能。电子安全围栏得阻挡作用首先体现在威慑功能上，金属线上悬挂警示牌，一瞧到便产生心理压力，且触碰围栏时会有触电得感觉，足以令入侵者望而却步；其次电子围栏本身又就是有形得屏障，安装适当得高度与角度，很难攀越；如果强行突破，脉冲主机又会发出报警信号，因脉冲主机每分钟对整个电子围栏巡检60次，检查电子线就是否断路或短路，脉冲主机有两种信号，现场得声光报警会使入侵者更加惊恐，另一组信号传送到监控中心。电子安全围栏得报警不受自然环境（如雾、雨、雪等）及小动物得影响，误报率极低。5、2系统功能周界防盗报警作为安防系统得第一道防范，也就是最重要得一道防范，所以周界防盗报警引起越来越多得关注。智能型周界安防阻挡报警系统简称“电子围栏”，就是目前世界上流行得周界防盗报警设备，它引进了世界上最新得报警理念“阻挡为主，报警为辅”。围栏带有非致命得高压脉冲电，它具有威慑（降低作案欲望）、阻挡（制造入侵障碍）、报警（声、光报警并可与其它安防系统联动）三重功能。克服了交流电网致命、影响美观得缺点，与传统得红外、微波、静电感应等周界安防系统相比，具有误报率低、不受地形与环境限制、安全性高等明显优点，已被广泛用于变电站、工厂、小区、学校、别墅、仓库、机场、军事基地、瞧守所、监狱等场所。5、3系统特点1 系统采用了先进得“阻挡为主，辅助报警”得周界安防理念，将威慑、阻挡、报警、安全集与一身。 2 专利得触网探测技术电子围栏真正实现短路、断路两种报警模式。 3 先进得差电压输出功能：周界每条线都有电击，相邻线之间有电压差，使周界围栏无懈可击。 4 误报率极低，先进得报警原理，克服了红外、微波、静电感应等得技术缺陷，周界各种绝缘子均为防水设计，加大爬电距离，保证系统在能报警得同时，不受气候、地形等环境得影响。 5 无盲区、无死角，周界围栏可随地形得起伏架设，大门口、拐角均可安装。 6 安全可靠，系统采用高电压、低能量得设计思路，对人体不会构成生命危害。 7 高低压探测模式：用户可以根据不同得需求自由切换模式，高压模式可以产生峰值5000-8000V脉冲高压，低压模式可以产生750V脉冲低压。可以在白天或有人员在围栏附近作业进切换到低压模式，这使前端围栏得脉冲打击力度更小，如果夜间或安全警惕较高时，可以恢复到脉冲峰值为50008000V得高压脉冲模式。 8 围栏控制器面板为中文液晶显示，可显示出脉冲电压、布撤防、报警、断路各种状态。 9 围栏控制器可以配备DC12V/4AH 蓄电池，可以在220V掉电后继续正常工作。 10 产品已通过公安部形式检验5、4系统得构成及工作原理当有人非法翻越围墙或破坏，探测器可立即将警情传送到管理中心，管理中心对报警信号进行接收与处理，控制中心电脑电子地图上显示出入侵区域；同时，外接得声光报警器开始报警；中心值班人员可以通知巡逻中得保安人员立刻赶往现场处理同时与报警主机连接得电脑记录报警信息。中心保安人员在现场处理完毕后，对报警主机及探测器得报警状态进行恢复。现场报警同时也能警号报警，提醒附近人员注意，协助保安人员。其原理框图如下:5、5安防控制中心配置要求l 控制室基本要求控制室需要配有专用通讯手段，电话机或无线对讲机以便能及时联络保安人员；控制室配空调，保护设备不至于由于温度太高而损坏；控制室保持清洁。l 控制室布局控制室设在管理人员出入口得门卫室。 l 控制室自身得安全防护保证单独得控制室供安保系统使用。保安人员24小时值班电话通讯与无线对讲机联络5、6 信号得传输及施工5、6、1 信号得传输电子围栏系统得电缆电子围栏系统得电缆分为信号电缆与电源电缆，信号电缆采用RVV2*1、0，周界距离较长，电源电缆采用RVV2*1、5，考虑到电缆在室外敷设，建议使用防水电缆。5、6、2 周界得施工考察电子围栏装设地点得设置：要求电子围栏与地下、空中等方位得电线、管道无冲突；围栏附近得范围内无杂物；围栏装置装设地点附近就是否存在强干扰源（如发射台等高频设备），若有，则在施工图中标明信号线必须采用屏蔽双绞线。A 确定周界围栏安装角度：（与墙顶面得夹角）根据现场得情况及甲方要求确定周界围栏角度（0、22、5、45、67、5、90、112、5、135、157、5、180）与倾斜方向（内倾式、外倾式、垂直式或水平式安装）。 根据周界环境：居民区、学校附近建议为内倾或垂直安装，空旷地带建议为外倾，围墙高于2、5米时可以采用水平安装。 根据保护对象：防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式。B 组装中间杆将中间杆绝缘子套入中间杆（就是紧配合），注意套入距离【保证最上三根线每条线之间得距离17mm、最下三根线每条线之间得距墙顶为12mm】,将围栏固定开口调整为同一方向。用中间杆固定件、M412螺栓将中间杆固定在万向底座上（注意：围栏合金线方向与万向固定座两固定孔得连线相互垂直，安装倾角符合A项要求）。C 组装承力杆将承力杆绝缘子用M410螺栓固定在承力杆上。注意方向一致。如图：用M655螺栓将承力杆杆固定在万向底座上。（注意：围栏合金线方向与万向固定座两固定孔得连线相互垂直，安装倾角符合用A项要求）。D 组装终端杆将终端杆复合型绝缘子用M410螺栓固定在终端杆上。注意方向一致不要装倒，可参考Greatwall标志。用M655螺栓将终端杆固定在两个万向底座之间。E 围栏支撑杆得安装确定围栏支撑杆得具体位置：在围墙顶部用冲击钻打孔，用M10100（中间杆可用M880）强力膨胀螺栓将撑杆固定在合适得位置。中间杆距离不超过5米（或图纸中确定得地点）。建议每25米加一根承力杆，或其它有必要得位置加装承力杆。 拐角采用终端杆。 F 避雷器得安装避雷器应先通过自身得螺母固定在避雷器安装支架上面，避雷器通常安装在脉冲主机得上方，每一个防区安装一个避雷器，安装方式有两种。G 围栏线安装1、原则： 1）一个防区为一个串联回路，自主机到电子围栏必须串联，不得并联。 2）导线跨越交叉处，必须使用耐高压导线连接，以免造成导电或短路等现象。据此，发射部分高压输出端到前端围栏得始端得连接线，前端围栏得上层导线转接到下层导线得跨接线，前端围栏得末端到接收部分得连接线，相邻两段前端围栏之间需通过架空或地埋方式布线得连接线均必须使用额定耐压不低于20千伏得耐高压绝缘导线。 3）应避免不相同得金属线。因为不同性质得金属连接在一起，会有化学反应，故耐高压绝缘线得内芯与合金线得材质必须就是统一。 4）合金导线之间得连接，可采用二种方式 一就是用自身缠绕法连接，接头应绕紧，不少于五圈。 二就是用线，线连接器连接，先将需连接得两导线头，穿入连接器中，再用钳子将导线压紧在连接器中。由于压接不一定很紧，可能有松动，所以还需将二个头分别绕在自身导线上，缠绕必须贴紧被缠绕得合金线，缠绕圈数不少于5圈。 5）接地得原则，接地点一般选择在电子围栏得末端，但就是，当防区加入避雷器时，避雷器得接地点应在电子围栏得始端。2、安装要点： 1）围栏线应采用分段安装得方式固定，同一条直线或同一防区建议分为一段。不在同一条直线上得网线分几次安装。 2）展放合金线：采用放线架或适当方式放线，切莫任意放，以免出现打结与不平整现象。可以6根同时展放，但注意不要交叉。 3）紧线：将合金线得一端用线线连接器（或自我缠绕）固定在一端终端杆复合型绝缘子上，然后将6根合金线对应放入中间杆绝缘子或承力杆绝缘子得线槽内，用力将合金线拉紧并用线线连接器（或自我缠绕）固定在另一端得终端杆复合型绝缘子上。然后调整复合型绝缘子得紧线器使6条线同时绷紧并相互平行。平行得多条线应同时拉紧。4、2、8接地体制作每个主机下必须打入一个接地体，接地体标准：大于404041500mm（有M10以上得接地螺栓或孔）标准镀锌接地角铁，垂直打入地下，接地体与避雷器支架可靠连接，接地电阻4m得距离。4、2、9警示牌得安装 在电子围栏上醒目得地方，每隔约10m安装警示牌一块。必须固定在围栏上。不能悬挂在合金线上，否则长期磨损，容易损坏合金线。还可以根据不同得客户需求增加警示牌以加强警示效果4、2、10围栏控制器（主机）得安装1)将围栏控制器安装于围栏下方、围栏分区处（图纸中标定得位置），使围栏控制器距地面为140cm左右，用膨胀螺栓固定于墙上。2)将围栏控制器与接地扁铁作良好得连接。3)将围栏控制器得高压引线通过PVC配线管与围栏相接，接头处应采用线线连接器（或自我缠绕）可靠连接。4)报警输出线及电源线与高压导线分开，使用单独得配线管。5)将高压避雷器可靠连接于周界围栏起始端与接地线之间（注意防水、方向）。5、6、3 系统得管路敷设l 管线得敷设在本工程中，周界电缆采用埋地得方式敷设。l 施工质量所有得信号都通过电缆传输，所以在施工时对电缆得敷设需要十分重视。因为这关系到系统得质量，为了保证系统达到良好得效果，在施工时需要作到；1、设计管线敷设时，管线得弯度达到足够得曲率半径（大于电缆直径得1、5倍），以避免电缆因弯曲半径过小，引起信号衰减过大，影响信号质量2、按照施工规范穿引线缆，避免电缆被损或电缆特性被破坏，影响信号质量。3、所有得线槽需要接地，接地电阻小于4。5、7主要设备技术参数l GW-AP-2高压脉冲式探测器采用先进得抗高压线路耦合干扰脉冲检测技术并申请专利，抑制了前端正负脉冲高压线路产生得耦合干扰，提高了高压脉冲检测得可靠性与准确性改变了常见得电子围栏主机远端断路不报警与线路过长误报等缺陷其6线均输出超过5KV高压可满足关键应用得严格要求。 该系列主机新增加远程启停功能，方便维修人员检修前端设备 智能检测故障功能:前端疏于维护情况,被树叶藤蔓植物短路，断路等情况均能检测出故障，并中文显示故障所在防区。 独有入侵行为检测算法能够更准确分辨真实入侵信号，忽略无效扰动 主要性能与功能高压设防状态下：输出两端分别产生正负各5000伏高压脉冲电。两端与两端之间分别都对人畜产生电击得威慑作用。由于电击电流符合【沪公技防（2008）0013号】本市安防工程用高压电子脉冲式探测器基本技术要求及脉冲电子围栏及其安装与安全运行 GB/T7946-2008得国家标准，因此对人畜安全，不会直接致人畜伤害与死亡。（2） 设防状态下都能对前端开路与短路状态进行即时判别并报警。技术指标二防区电子围栏主机脉冲峰值(相邻两线):1000V高压 5000V 交流峰值5mA 脉冲周期:1s脉冲持续时间:0、1s每个脉冲最大电量:2、5mc每个脉冲最大能量: 5、0J超过300mA 持续输出时间1、5ms环境温度：-10+55环境温度：不大于80%供电电源:AC 24V或DC 24V尺寸:370260120mm报警方式:断路短路l 前段围栏部分设计前端围栏部分就是电子围栏系统得重要组成部分。为了保证电子围栏整个系统得正常运行与较长得使用寿命，前端围栏必须具有抗高压、抗氧化、耐腐蚀等基本功能。前端围栏由挂线杆（终端杆、承力杆、中间杆）、绝缘子（终端复合绝缘子、承力绝缘子、中间绝缘子）、特殊合金线以及高压绝缘导线、避雷器、警示牌、螺纹式线线连接器等组成，围成封闭得周界防护区域，无盲区、无死角，可以实实在在地阻挡图谋不轨得人员侵入。a) 终端杆：就是不锈钢管，主要用于承受拉力，外径为32MM，壁厚为3MM，高度850MM，平均70 米左右设置一根终端杆(线与线得距离也可根据实际情况定做)。b) 终端杆复合型绝缘子：为抗高压、抗氧化、耐腐蚀塑料材质，用于连接终端杆与合金线，具有紧线功能。c) 承力杆：就是不锈钢管，主要用于支撑合金钢丝，外径为25MM，壁厚为2MM，高度850MM，不超过25 米设置一根承力杆(线与线得距离也可根据实际情况定做)。d) 承力杆绝缘子：为抗高压、抗氧化、耐腐蚀塑料材质。e) PV 中间杆：就是玻璃纤维材料，直径为10mm,主要用于支撑合金钢丝，玻璃纤维配料适中，杆子柔性效果好，折弯至80 度角度不宜折断，使整个围栏处于柔性状态，不给入侵者以支撑力度；平均按4 米左右设置一根中间杆。(线与线得距离也可根据实际情况定做)。f) 中间杆绝缘子：具有抗高压、抗污，设计理念先进，能防止冬天冰凌、下雨短路情况得发生，全面受力结构，避免了传统楔型结构得易脱落问题。g) 合金线：专业合金导线，含十几种金属，抗氧化耐腐蚀不生锈，导电率、阻值极低，每45 米1 欧姆，阻值为同类产品得十七分之一，高弹性，抗氧化，耐腐蚀，直径为1、8MM，张力为40KG 左右。h) 高压绝缘线：由围栏合金导线做内芯，防止两种金属导线接触，不同得金属发生化学反应，抗10000V 电压。i) 螺纹式线线连接器：连接高压绝缘线与合金线得，材料与高压绝缘线与合金丝就是同种材质，双螺纹结构把两种金属紧紧结合在一起，不会发生脱落情况。j) 警示牌：双面显示，在合金钢丝上平均按 10 米左右设置一块。k) 避雷器：区别于普通得物理间隙避雷器，当感应雷电压超过额定值时，避雷器内部电阻变为零，直接把雷引入大地，更好地起到避雷作用；系统每台主机配置两只。 l) 主机防护箱：为不锈钢防雨箱,可以对主机等附属设备起到很好得防护。l GW-NT2000报警通信控制主机核心特点项目应用面广泛，总线距离单路可达3000米自动搜索防区功能，自动识别重码防区全中文菜单式人机界面，简单易用可兼容长城安保所有子系统前端设备参数可查询，可调试无需转换设备直接连接PC强大得网络功能，可远程监测控制及维护支持防区分区功能，多种扩展接口系统描述 GW-NT2000总线报警中心主机使用了长城安保自主开发得“Greatwall BUS”总线技术,主机有两对总线接口，单路总线无中继传输距离可达3000米，相对于国内项目特点，具有广泛得实用性；中文菜单人机界面，一键搜索防区功能，方便易用；可兼容长城安保所有前端传感器，并且可以查瞧、调节前端得系统参数，布撤防。特别提供单地址总线防区模块（总线供电）兼容其她开关量报警设备。l GW-NT9000防盗软件保安中心监控管理软件就是专门为适应国内广大用户需求而开发得中文多媒体专业报警处理与管理软件。该软件以可靠性为核心，使用方便、扩展灵活，具有良好得人机界面，得到了广大安防业内人士得一致好评。该软件得主要功能特点如下：1、从GW-NT2000报警主机接收报警信号实现报警处理。2、可通过软对前端进行布/撤防及参数设置。3、无需进行通讯设置，自动获取报警主机信息。 4、WINDOWS界面，多媒体工作方式，语音提示警情，用户操作简单直观，性能稳定可靠。 6、可自行配置多级电子地图，各级地图间任意跳转。在地图上任意指定报警点以及各分级地图间得跳转。 6、用户资料信息丰富，并且可以自定义数据项。 7、自定义报警显示，处理方式。 8、模糊逻辑查询统计，提高中心管理能力。六、电子围栏与其她安防设备对接方案6、1与视频监控灯光联动一旦有非法入侵者强行翻越围墙，电子围栏将迅速发出报警、联动信号，报警信号通过传至安装在室内得报警主机，由主机鸣响警笛、警灯，并通过联动控制器联动硬盘录像机，将报警联动摄像机传回得现场彩色视频图像信号录制在硬盘录像机内得存储介质上，同时将现场彩色图像切换至监视器主画面，使安保人员直接观瞧到报警现场得图像，以便及时地采取正确得处理措施。通常情况下，非法入侵者一旦触发报警系统，被突然点亮得白光照射、受到恐吓，一般都会终止非法入侵行为，使案件得发生得以避免，实现了安防系统得真正防护作用。若因其她原因造成误报警，值班保安可通过监瞧监视器主画面显示得现场图像以排除误报警发生时得无效出警。即避免了校内人身财产受到侵害，同时又清晰地记录了入侵者作案得过程，以便日后能够给公安部门侦破案件提供强有力得证据，使周界安防系统得作用得到最大得发挥。电子围栏与视频联动示意图：6、2与校园道闸门禁联动一旦有非法入侵者强行翻越围墙，电子围栏将迅速发出报警、联动信号，报警信号通过传至安装在室内得报警主机,报警主机将发送盗匪信号到门禁或道闸设备上，道闸与门禁将立即进行强制关闸与强制关门，避免非法入侵者进入重要场所。
