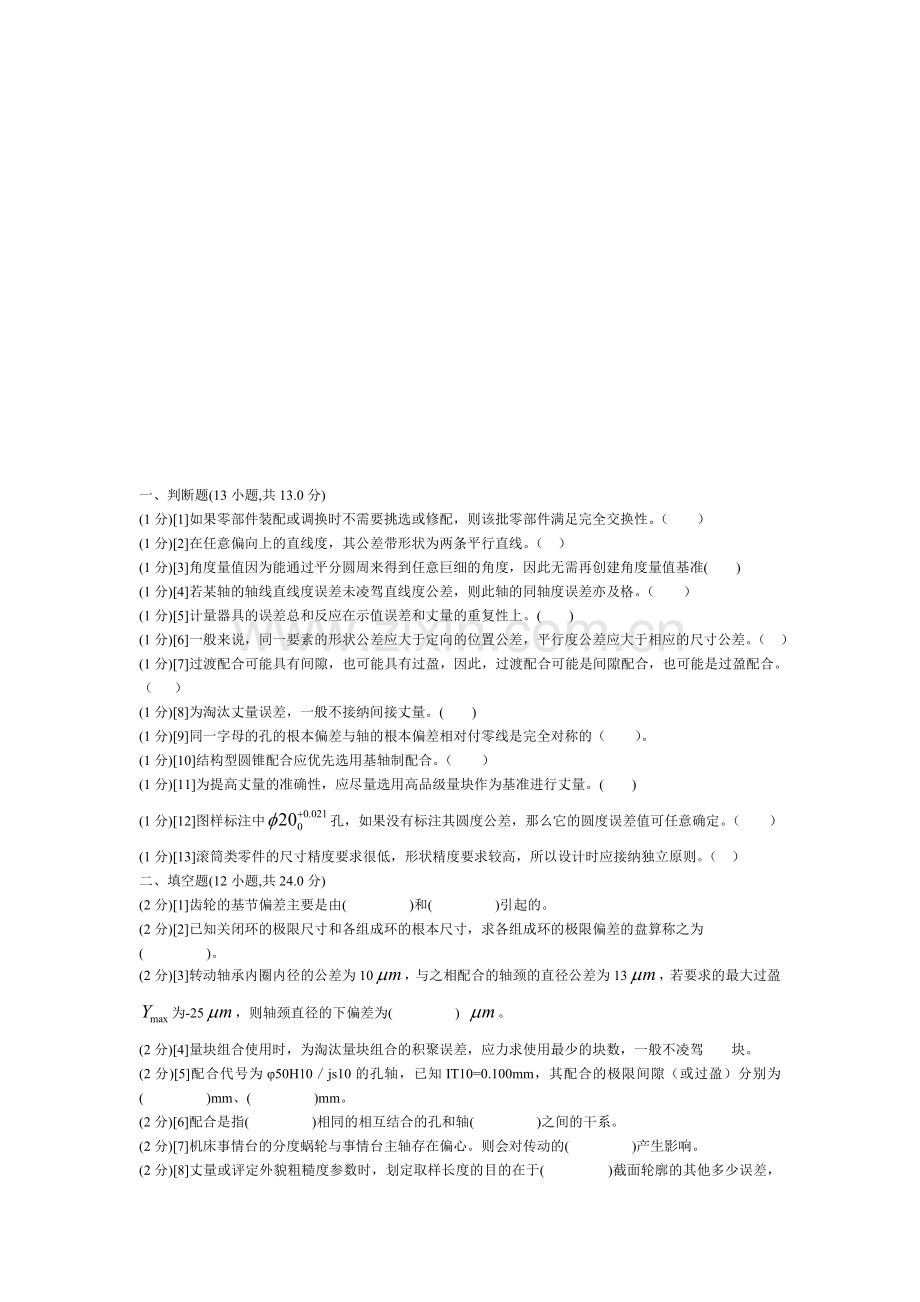

机械精度设计基础试题.docx

一、判断题(13小题,共13.0分)
(1分)[1]如果零部件装配或调换时不需要挑选或修配，则该批零部件满足完全交换性。（ ）
(1分)[2]在任意偏向上的直线度，其公差带形状为两条平行直线。（ ）
(1分)[3]角度量值因为能通过平分圆周来得到任意巨细的角度，因此无需再创建角度量值基准( )
(1分)[4]若某轴的轴线直线度误差未凌驾直线度公差，则此轴的同轴度误差亦及格。（ ）
(1分)[5]计量器具的误差总和反应在示值误差和丈量的重复性上。( )
(1分)[6]一般来说，同一要素的形状公差应大于定向的位置公差，平行度公差应大于相应的尺寸公差。（ ）
(1分)[7]过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。（ ）
(1分)[8]为淘汰丈量误差，一般不接纳间接丈量。( )
(1分)[9]同一字母的孔的根本偏差与轴的根本偏差相对付零线是完全对称的（ ）。　
(1分)[10]结构型圆锥配合应优先选用基轴制配合。（ ）
(1分)[11]为提高丈量的准确性，应尽量选用高品级量块作为基准进行丈量。( )
(1分)[12]图样标注中孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。（ ）
(1分)[13]滚筒类零件的尺寸精度要求很低，形状精度要求较高，所以设计时应接纳独立原则。（ ）
二、填空题(12小题,共24.0分)
(2分)[1]齿轮的基节偏差主要是由( )和( )引起的。
(2分)[2]已知关闭环的极限尺寸和各组成环的根本尺寸，求各组成环的极限偏差的盘算称之为
( )。
(2分)[3]转动轴承内圈内径的公差为10，与之相配合的轴颈的直径公差为13，若要求的最大过盈为-25，则轴颈直径的下偏差为( ) 。
(2分)[4]量块组合使用时，为淘汰量块组合的积聚误差，应力求使用最少的块数，一般不凌驾 块。
(2分)[5]配合代号为φ50H10／js10的孔轴，已知IT10=0.100mm，其配合的极限间隙（或过盈）分别为( )mm、( )mm。
(2分)[6]配合是指( )相同的相互结合的孔和轴( )之间的干系。
(2分)[7]机床事情台的分度蜗轮与事情台主轴存在偏心。则会对传动的( )产生影响。
(2分)[8]丈量或评定外貌粗糙度参数时，划定取样长度的目的在于( )截面轮廓的其他多少误差，特别是( )对丈量结果的影响。
(2分)[9]圆柱直齿渐开线花键联结的放心方法接纳( )放心，内、外渐开线花键的公差品级各分为( )。
(2分)[10]实际外貌轮廓包罗( )、( )、( )三种多少误差。
(2分)[11]已知，则轴φ55js8，其上偏差为( )mm，下偏差为( )mm。
(2分)[12]丈量和评定外貌粗糙度轮廓参数时，可以选取( )作为基准线。　
三、单项选择题(7小题,共14.0分)
(2分)[1]螺纹的牙型半角是
A、相邻两牙侧间的夹角
B、牙侧与螺纹轴线的垂线之间的夹角
C、牙侧与螺纹轴线之间的夹角
D、任意两牙侧之间夹角的一半
(2分)[2]根本偏差代号为d,e,f的轴与根本偏差代号为H的基准孔形成
Ａ、过渡配合　　　　Ｂ、过盈配合　　　　Ｃ、间隙配合　　　Ｄ、间隙或过盈配合　
(2分)[3]6208向心轴承内圈与轴颈配合，形成
Ａ、过渡配合
Ｂ、过盈配合
Ｃ、间隙配合
Ｄ、过渡或过盈配合
(2分)[4]若某轴一横截面实际轮廓由直径分别为和的两同心圆包涵而形成最小包涵区域，则该轮廓的圆度误差值为
A、0.06mm B、0.015mm C、0.03mm D、0.045mm
(2分)[5]直线度公差适用于
A、轮廓要素 B、中心要素 C、中心要素或轮廓要素 D、其它要素
(2分)[6]形位公差尺度中，没有划定( )的公差品级，只划定了公差值数系。
A、圆度 B、对称度 C、位置度 D、线轮廓度和面轮廓度
(2分)[7]母线通过螺纹牙型上沟槽宽度即是螺距根本值的一半的假想圆柱面的直径称为
A、中径 B、单一中径 C、作用中径 D、最大实体牙型中径
四、多项选择题(5小题,共12.0分)
(2分)[1]选择外貌粗糙度评定参数值时，下列论述正确的有.
A、同一零件上事情外貌应比非事情外貌参数值大。
B、摩擦外貌应比非摩擦外貌的参数值大。
C、配合质量要求高，参数值应小。
D、尺寸精度要求高，参数值应小。
(4分)[2]平键联接中，键宽与轴（轮毅）槽宽的配合是（ ），矩形花键的小径、大径和键宽的配合是（ ），普通螺纹配合都是（ ）。
A、过渡配合
B、间隙配合
C、过盈配合
D、间隙配合和过渡配合都有
(2分)[3]被测要素接纳最大实体要求的零形位公差时
A、位置公差值的框格内标注标记E。
B、位置公差值的框格内标注标记Φ0。
C、实际被测要素处于最大实体尺寸时，允许的形位误差为零。
D、被测要素遵守的最大实体实效界限即是最大实体界限。
E、被测要素遵守的是最小实体实效界限。
(2分)[4]下列各齿轮的标注中，单个齿距偏差品级为6级的有
A、655GM GB10095-88；
B、765GH GB10095-88；
C、876（6）GB10095-88；
D、6FL GB10095-88。
(2分)[5]如图所示尺寸链，A0为关闭环，其中属于增环的有
 A、A1 B、A2 C、A3    D、A4    E、A5

五、简答题(5小题,共25.0分)
(4分)[1]什么是宏观结构误差？
(6分)[2]尺寸链的盘算分哪几种类型？它们的目的分别是什么？。
(7分)[3]指出图中形位公差标注的错误，并加以纠正（不改变形位公差特征标记）

(4分)[4]何谓最小实体尺寸？它和极限尺寸有何干系？
(4分)[5]极限尺寸判断原则的内容是什么？
六、盘算题(1小题,共12.0分)
(12分)[1]如图所示零件，按图样注出的尺寸A1和A3加工时不易丈量，现改为按尺寸A1和A2加工，为了包管原设计要求，试盘算A2的根本尺寸和偏差。

====================答案====================
答案部门，(卷面共有43题,100.0分,各大题标有题量和总分)
一、判断题(13小题,共13.0分)
(1分)[1]对
(1分)[2]错
(1分)[3]错
(1分)[4]错
(1分)[5]对
(1分)[6]错
(1分)[7]错
(1分)[8]对
(1分)[9]错
(1分)[10]错
(1分)[11]错
(1分)[12]错
(1分)[13]对
二、填空题(12小题,共24.0分)
(2分)[1]刀具的基节偏差；齿形角误差
(2分)[2]设计盘算（反盘算）
(2分)[3] +2
(2分)[4]4
(2分)[5]5，
(2分)[6]根本尺寸；公差带。
(2分)[7]准确性
(2分)[8]限制和削弱，波纹度
(2分)[9]齿侧放心，4、5、6、7
(2分)[10]粗糙度、波纹度、形状误差
(2分)[11]9、
(2分)[12]算术平均中线
三、单项选择题(7小题,共14.0分)
(2分)[1]B
(2分)[2]C
(2分)[3]B
(2分)[4]B
(2分)[5]C
(2分)[6]C
(2分)[7]B
四、多项选择题(5小题,共12.0分)
(2分)[1]CD
(4分)[2]DBB
(2分)[3]BCD
(2分)[4]AD
(2分)[5]ABD
五、简答题(5小题,共25.0分)
(4分)[1]宏观结构误差是指由于加工机床和工、夹具自己的形状和位置误差在加工历程中产生力变形、热变形和振动所造成的误差。
(6分)[2]完全交换法（极值法）和大数交换法（概率统计法）。
完全交换法可使全部产物在装配时各组成环不需挑选或改变其巨细、位置，装入后即能到达关闭环的要求。
接纳大数交换法，不是在全部产物中，而是在绝大多数产物中，装配时不需要挑选或修配，就能满足关闭环的公差要求。
(7分)[3]解：如图所示

(4分)[4]最小实体尺寸（LMS）：对应于孔或轴的允许最小质料量（实体巨细）的那个极限尺寸，即：轴的最小极限尺寸dmin；孔的最大极限尺寸Dmax。
(4分)[5]对孔轴，其作用尺寸不得逾越最大实体尺寸；各点处的实际尺寸不得逾越最小实体尺寸。
六、盘算题(1小题,共12.0分)
(12分)[1]按尺寸A1和A2加工时，最后得到的尺寸为A3，故A3为关闭环。
创建尺寸链，如下图所示：

A1为增环，A2为减环。
A2的根本尺寸为50-10＝40mm
因为，所以＝0－0＝0
有因为，所以＝（－6）－（－6）＝
因此A2的根本尺寸为40mm，上偏差为0，下偏差为0，就能包管原来的设计。

四
1、说明图4-158所示零件中底面a、端面b、孔外貌c和孔的轴线d分别是什么要素（被测要素、基准要素、单一要素、关联要素、轮廓要素、中心要素）？

图4-158 多少要素的判别
解：

被测要素
基准要素
单一要素
关联要素
轮廓要素
中心要素
底面a
√
√
√
×
√
×
端面b
√
×
×
√
√
×
孔外貌c
√
×
√
×
√
×
轴线d
√
√
×
√
×
√

2、凭据图4-159中曲轴的形位公差标注，用填表4-28的形式说明图中各项形位公差的寄义。各项形位公差的公差带形状可以画在表的外面。

图4-159 曲轴的形位公差的标注

表4-28 曲轴形位公差寄义的填写

公差框格
特征项目
被测要素
公差值
基准
公差带
标记
名称
有无
基准要素
形状
巨细
基准如何

对称度
键槽对称面

有
￠d1轴线
两平行平面
宽度
对称于基准

圆跳动
圆锥面

有
A-B
同心圆锥i环
半径差
同轴

圆柱度
曲轴

无

同轴圆柱
半径差

平行度
曲轴轴线

有
A-B
圆柱
直径
平行

圆跳动
中心孔连线

有
C-D
圆环
半径差
同心

圆柱度
右端轴

无

同轴圆柱
半径差

3、试对图4-160所示轴套上的标注的形位公差作出解释，并按表4-29划定的栏目填写。

图4-160 轴套的形位公差标注（略）

表4-29 轴套的形位公差内容的填写
公差特征项目标记
公差特征项目名称
被测要素
基准要素
公差带形状
公差带巨细
公差带相对付基准的方位干系

同轴度
￠39的轴心线
￠35的轴心线
圆柱面
￠
与基准同轴

圆柱度
￠39的轴
无
同轴圆柱面

与基准无关

垂直度
两端面
￠35的轴心线
两平行平面

与基准垂直

4、在不改变形位公差特征项目的前提下，纠正图4-161中的形位公差标注错误（按纠正后的答案重新绘图，重新标注）。

图4-161 形位公差标注错误（略）
答：

5、试指出图4-162(a)，(b)，(c)，(d)中形位公差标注的错误，并加以纠正（形位公差特征项目不允许变动，正确的形位公差标注不要修改，重新绘图，重新标注）。

图4-162 错误的形位公差标注（略）
答：

6、图4-163中的垂直度公差各遵守什么公差原则和公差要求？它们各遵守什么界限？试分别说明它们的尺寸误差和形位误差的及格条件。设加工后测得零件的实际尺寸为φm，轴线对基准A的垂直度误差值为φm，试分别判断按图样图(a)、图(b)、图(e)的标注，该零件是否及格？

图4-163 公差原则或公差要求的标注
解：(a)遵守独立原则；及格条件是。
其时， 由于所以该零件不及格；
（b）遵守最大实体原则；遵守最大实体实效界限，及格条件是

或
；
其时，由于且所以该零件及格。
（c）遵守最小实体原则；遵守最小实体实效界限，及格条件是

或

（d）遵守最大实体可逆原则，遵守最大实体实效界限，及格条件是

或

（e）遵守最大实体原则；遵守最大实体实效界限（或最大实体界限 ），及格条件是

或
；
其时，由于且所以该零件不及格。
7、按图4-164中公差原则或公差要求的标注，试填写下表（重新制表填写）。

图4-164 公差原则或公差要求的标注

表4-30 公差原则或公差要求的内容填空 mm
零件序号
最大实体尺寸
最小实体尺寸
最大实体状态时的形位公差值
可能赔偿的最大形位公差值
界限名称及界限尺寸
对某一实际尺寸形位误差的及格范畴
a
￠10
￠
￠0
￠
dM=￠10
f≤￠10-da
b
￠
￠
￠
￠
dMV=￠
f≤t+dM- da
c
￠
￠
￠
￠
dMV=￠

d
￠
￠
￠0
￠
dM=dMV=
￠
f≤Da-￠50.009
注：表中是指基准孔的实际尺寸。
8、图4-165所示为单列圆锥滚子轴承内圈，将下列形位公差要求标注在零件图上：
（1）圆锥截面圆度公差为6级（注意此为形位公差品级）；
（2）圆锥素线直线度公差为7级（L=50mm），而且只允许向质料外凸起；
（3）圆锥面对孔φ80H7轴线的斜向圆跳动公差为0.02mm；
（4）φ80H7孔外貌的圆柱度公差为m；
（5）右端面对左端面的平行度公差为m；
（6）φ80H7遵守单一要素的包涵要求；
（7）其余形位公差按GB/T 1184中的K级要求。

图4-165 轴承内圈（略）
答：

9、将下列各项形位公差要求标注在图4-166的图样中（重新绘图，标注）
（1）2×d轴线对其大众轴线的同轴度公差为φm；
（2）φD孔轴线在X(长度)偏向上对2×d大众轴线的垂直度公差为m；
（3）φD孔轴线在Y(宽度)偏向上对2×d大众轴线的对称度公差为m。
图4-166 支承座（略）
答：

10、将下列各项形位公差要求标注在图4-167的图样中（重新绘图，标注）
（1）法兰盘端面A对φ18H8孔的轴线的垂直度公差为m；
（2）φ35圆周上均匀漫衍的4×φ8H8孔对φ18H8孔的轴线（第一基准）和法兰盘端面A（第二基准）的位置度公差为φm；
（3）4×φ8H8孔组中，有一个孔的轴线与φ4H8孔的轴线应在同一平面内，它的偏离量不得大于±10μm。
图4-167 法兰盘（略）
答：
