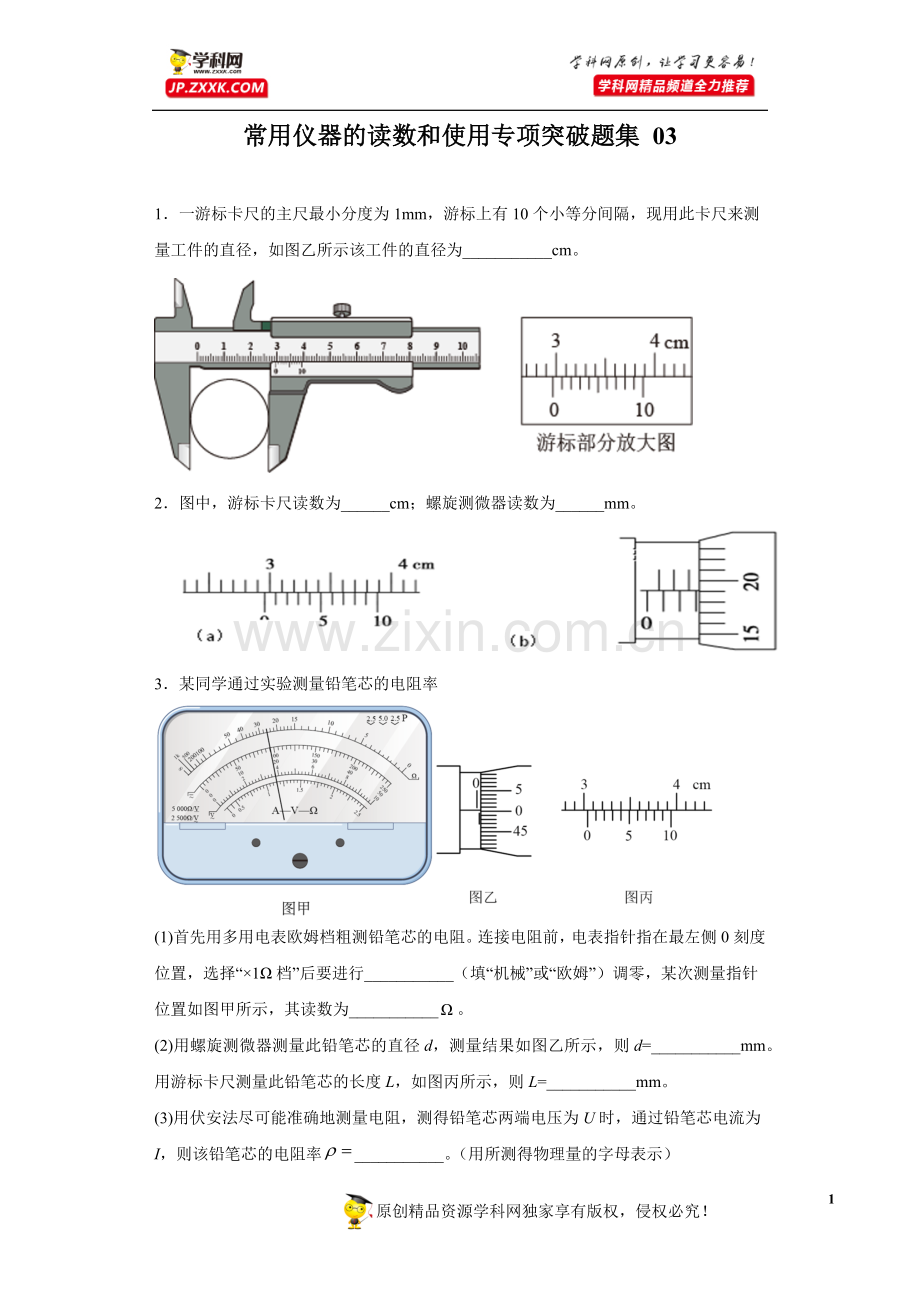

常用仪器的读数和使用专项突破题集 03
1．一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图乙所示该工件的直径为___________cm。
2．图中，游标卡尺读数为______cm；螺旋测微器读数为______mm。
3．某同学通过实验测量铅笔芯的电阻率
(1)首先用多用电表欧姆档粗测铅笔芯的电阻。连接电阻前，电表指针指在最左侧0刻度位置，选择“×1Ω档”后要进行___________（填“机械”或“欧姆”）调零，某次测量指针位置如图甲所示，其读数为___________。
(2)用螺旋测微器测量此铅笔芯的直径d，测量结果如图乙所示，则d=___________mm。用游标卡尺测量此铅笔芯的长度L，如图丙所示，则L=___________mm。
(3)用伏安法尽可能准确地测量电阻，测得铅笔芯两端电压为U时，通过铅笔芯电流为I，则该铅笔芯的电阻率___________。（用所测得物理量的字母表示）
4．在下图中，游标卡尺（20分度）的读数为________cm；螺旋测微器的读数是________mm。
5．(1)用螺旋测微器測金属丝直径D时，示数如图（甲）所示，此示数为______mm；
(2)在“测定金属的电阻率”的实验中，用最小刻度为1mm的刻度尺测量金属丝的长度，图（乙）中箭头所指位置是拉直的金属丝两端在刻度尺上相对应的位置，测得的金属丝长度为______mm；
(3)图（丙）、（丁）是电表的刻度盘。若当时使用的是该表的0～3V量程，如图（丙）所示，那么读数为________V；若当时使用的是该表的0～0.6A量程，如图（丁）所示，那么电表读数为________A。
6．用螺旋测微器和游标卡尺分别测量两个工件的长度，其示数分别如图甲、乙所示，则用螺旋测微器测量的工件的长度为__________mm，用游标卡尺测量的工件的长度为________mm。
7．游标卡尺是重要的测量工具，该读数是______mm。
8．(1)某同学发现用塑料制成的弹簧，用剪刀剪下一小段，用游标卡尺测量其直径，调整游标卡尺两测量爪间的距离，主尺和游标的位置如图甲所示，此时游标卡尺的读数为______mm；
(2)常用螺旋测微器的精度是0.01mm，在乙图中的螺旋测微器的读数为5.620mm，请在刻度线旁边的方框内标出相应的数以符合给出的数。______
9．如图所示游标卡尺读数为___________mm，螺旋测微器读数为___________mm。
10．某同学用游标卡尺测量一个导体的长度。游标尺上有10等分刻度，测得的读数如图所示，该导体的长度是多少？某同学用螺旋测微器测量一个圆柱导体的直径，测得读数如图所示，则该圆柱导体的直径是多少？
11．(1)如图所示的游标卡尺，游标尺上共有20个分度，用它测量某工件的外径时，示数如图，则此工件的外径是______cm；
(2)用螺旋测微器测量某电阻丝的直径如图，则此电阻丝的直径为______mm；
(3)用多用电表“×100”档测量某电阻的阻值，读数如图所示，则此电阻的阻值为______Ω。
12．游标卡尺和螺旋测微器都是重要的测量工具。
(1)某同学用游标卡尺测量某一个容器的深度，示数如图甲所示（图示是放大图）。由图甲可读出该容器的深度为_______cm；
(2)另一个同学用螺旋测微器来测量某导线的直径，示数如图乙所示（图示是放大图）。由图乙可读出该导线的直径为________mm。
