常用仪器的读数和使用专项突破题集 13

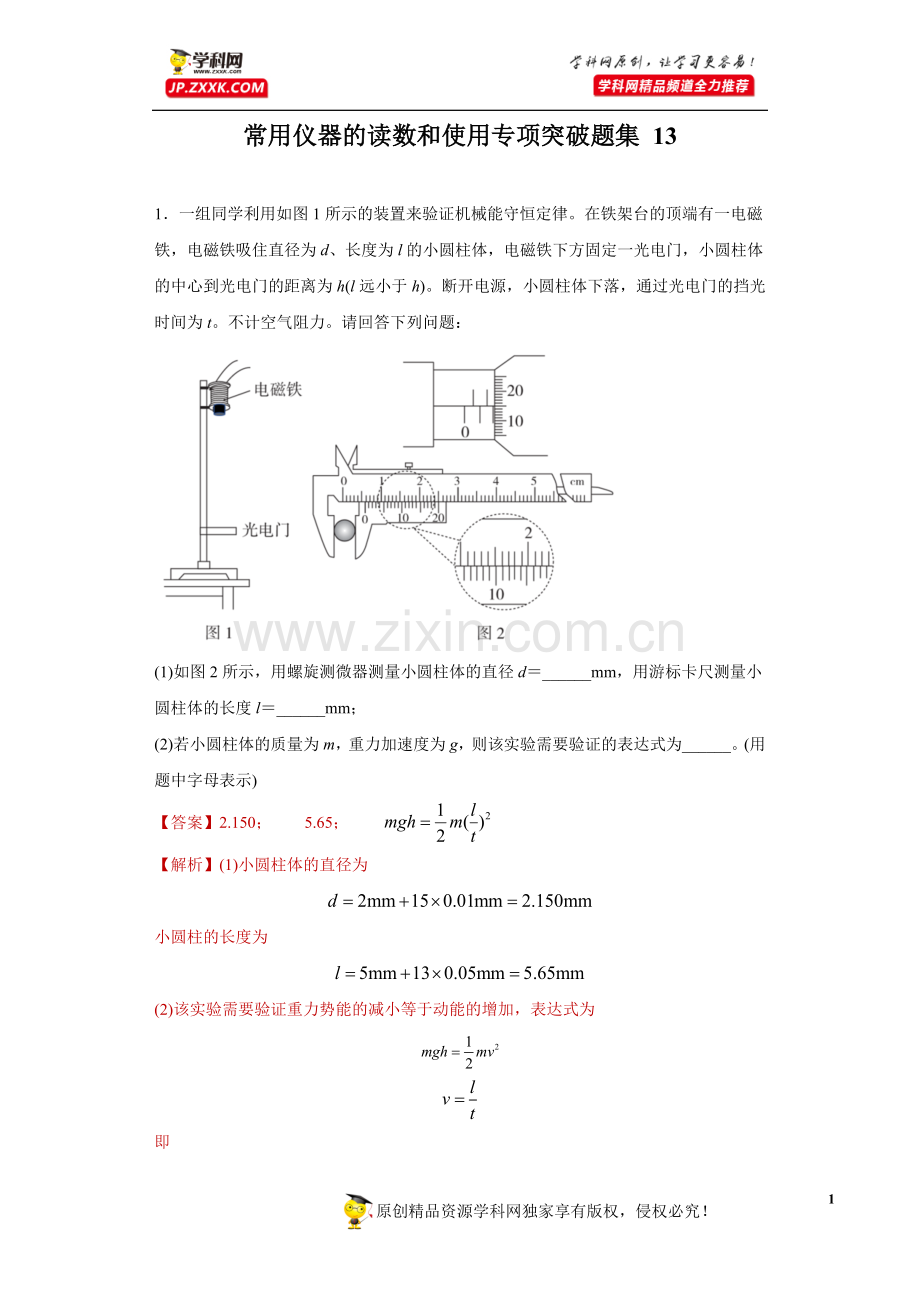

1．一组同学利用如图1所示的装置来验证机械能守恒定律。在铁架台的顶端有一电磁铁，电磁铁吸住直径为d、长度为l的小圆柱体，电磁铁下方固定一光电门，小圆柱体的中心到光电门的距离为h(l远小于h)。断开电源，小圆柱体下落，通过光电门的挡光时间为t。不计空气阻力。请回答下列问题：
(1)如图2所示，用螺旋测微器测量小圆柱体的直径d＝______mm，用游标卡尺测量小圆柱体的长度l＝______mm；
(2)若小圆柱体的质量为m，重力加速度为g，则该实验需要验证的表达式为______。(用题中字母表示)
【答案】2.150； 5.65；
【解析】(1)小圆柱体的直径为
小圆柱的长度为
(2)该实验需要验证重力势能的减小等于动能的增加，表达式为
即
2．读出下面两个游标卡尺的读数：
游标卡尺读数____________mm；读数为：_____________cm。
【答案】30.6 1.085-1.095
【解析】游标卡尺读数
30mm+0.1mm×6=30.6mm
读数为
1cm+0.05mm×18=1.090cm
3．(1)一个游标卡尺的游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示该工件的直径为_______ mm；
(2)某同学在做测金属丝电阻率的实验中，先用螺旋测微器测出金属丝的直径如图所示，则该金属丝直径为______mm。
【答案】11.7mm； 4.700mm
【解析】(1)游标卡尺的固定刻度读数为11mm，游标尺上第7个刻度游标读数为0.1×7mm=0.7mm，所以最终读数为：11mm+0.7mm=11.7mm；
(2)螺旋测微器的固定刻度读数为4.5mm，可动刻度读数为0.01×20.0mm=0.200mm，所以最终读数为：4.5mm+0.200mm=4.700mm。
4．读出下列示数
游标卡尺示数_____mm，螺旋测微器示数______mm。
【答案】61.70 5.665（5.664-5.666都行）
【解析】游标卡尺主尺部分读数61mm，最小分度是0.05mm，游标尺的第14个刻度线与主尺的刻度线对齐，故对应读数为
61mm+14×0.05mm=61.70mm
螺旋测微器固定部分读数5.5mm，转动部分读数为16.5，故对应的读数为
5.5mm+16.5×0.01mm=5.665mm
5．（1）游标卡尺的读数：______mm，螺旋测微器的读数：______mm；
（2）多用电表的选择“×10”倍率的电阻挡，并欧姆调零，再进行测量，之后多用表的示数如图所示，测量结果为R=______Ω。
【答案】50.15 6.123 300
【解析】(1)由图示游标卡尺可知，其示数为
由图所示螺旋测微器可知，其示数为
(2)用挡测量电阻，由图所示可知，电阻阻值为
6．（1）如图中螺旋测微器的读数为______mm，分度为0.05mm的游标卡尺的示数为______cm。
（2）某待测电阻Rx的阻值在（70Ω～90Ω）之间，现要测量其电阻的阻值，实验室提供如下器材
A．电流表A1（量程50mA、内阻r1=10Ω）
B．电流表A2（量程200mA、内阻r2约为2Ω）
C．电流表A3（量程0.6A、内阻r3约为0.2Ω）
D．定值电阻R=40Ω
E.滑动变阻器R（最大阻值约为10Ω）
F.电源E（电动势为4V）
G.开关S、导线若干
①某同学设计了测量电阻Rx的一种实验电路原理如图甲所示，为保证测量时电流表读数不小于其量程的，M、N两处的电流表应分别选用：M为______；N为______。（填器材选项前相应的英文字母）
②在下列实物图乙中已画出部分线路的连接，请你以笔画线代替导线，完成剩余的线路连接______。
③若M、N电表的读数分别为IM、IN，则Rx的计算式为Rx=______。（用IM、IN和题目中给出的物理量字母表示）
【答案】10.194 1.050 A B
【解析】(1)螺旋测微器的读数为。
游标卡尺的示数为。
(2)①根据测量方法， M处的电流表内阻必须为已知，故选A。
N处的电流表通过的最大电流小于100mA，所以电流表应选B。
②
③根据并联电路的特点有
解得
7．某同学用螺旋测微器测量一铜丝的直径，测微器的示数如图所示，该铜丝的直径为______cm。
【答案】0.5545
【解析】该铜丝的直径为5.5mm+0.01mm×4.5=5.545mm=0.5545cm
8．用游标卡尺和螺旋测微器测量其长度L和直径d，如图甲所示，由图可知其长度为____mm。由图乙可知其直径d为____mm。
【答案】50.15 4.698
【解析】游标卡尺测量长度L：50mm+0.05mm×3=50.15mm
螺旋测微器测量其直径d：4.5mm+0.01mm×19.8=4.698mm
9．（1）用螺旋测微器测量合金丝的直径，从图中的示数可读出合金丝的直径为______mm。
（2）用游标卡尺可以测量某些工件的外径。在测量时，示数如上图所示，则读数为______mm。
【答案】0.410mm 11.50mm
【解析】(1)螺旋测微器主尺的分度值为0.5mm，副尺的分度值为0.01mm，且需要估读，从图中的示数可读出合金丝的直径为；
(2)由图可知，该游标卡尺主尺的读数为1.1cm，副尺的分度值为，副尺第10格与主尺刻度对齐，则副尺读数为，因此游标卡尺的读数为；
10．(1)图示为游标卡尺和螺旋测微器示意图
其读数分别为图1：______；图2：______。
(2)如图为某同学组装完成的简易多用电表的电路图。图中是电池；、、、和是固定电阻，是可变电阻；表头的满偏电流为，内阻为。虚线方框内为换挡开关。A端和B端分别与两表笔相连。该多用电表有5个挡位。5个挡位为：直流电压挡和挡，直流电流挡和挡，欧姆挡。
①图中的A端与______（填“红”或“黑”）色表笔相连接。
②关于的使用，下列说法正确的是______（填正确答案标号）。
A．在使用多用电表之前，调整使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整使电表指针尽可能指在表盘右端电流最大位置
③根据题给条件可得：与直流电流挡对应的开关序号为______。
④某次测量时该多用电表指针位置如图（b）所示。若此时端是与“3”连接的，则读数为______。
【答案】9.160 0.565 黑 B 2
【解析】(1)
(2)选择档位3时，即是欧姆表，将A、B短接，电流从A流出，从B流入，此时表头指针向右满偏；选择电流档时，指针也要向右偏转，电流流向与使用欧姆档时相同；电流表遵循“正进负出”，而正极标识为红色，即B端接红表笔，A端接黑表笔；
由图可知，R6只有在欧姆档时才使用，利用其电阻值的可改变性，可以调节欧姆表使其指针归零，故AC错误，B正确。故选B。
表头的满偏电流为，内阻为，要改装成量程为的电流表，需要并联一个电阻进行分流，要改装成量程为的电流表，需要并联一个阻值更小的电阻进行分流，由电路图可知，选择开关1时并联的电阻最小，选择开关2时并联的电阻较大，即与直流电流挡对应的开关序号为2；
由图可知，指针指向“11”，所以读数为。
11．在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l，用螺旋测微器测出金属丝的直径d，用电流表测出流过金属丝的电流I，用电压表测出金属丝两端的电压U。
(1)若实验中测量金属丝的直径时，螺旋测微器的示数如图所示，则金属丝直径的测量值为d=___________mm；
(2)请写出测金属丝电阻率的表达式：ρ=___________（用题干中测量的字母表示）。
【答案】0.265
【解析】(1)螺旋测微器主尺的读数是0，螺旋上的读数为26.5，故测量值为
26.5×0.01mm=0.265mm
(2)根据
R=ρ
所以电阻率的表达式
ρ=
12．图1中螺旋测微器的读数为________mm；图2中游标卡尺的读数为________mm。
【答案】6.195 7.5
【解析】螺旋测微器的固定刻度为6.0mm，可动刻度为
19.5×0.01mm=0.195mm
所以最终读数为
6.0mm+0.195mm=6.195mm
游标卡尺的主尺读数为：0.7cm=7mm，游标尺上第5个刻度和主尺上某一刻度对齐，所以游标读数为
5×0.1mm=0.5mm
所以最终读数为
7mm+0.5mm=7.5mm
