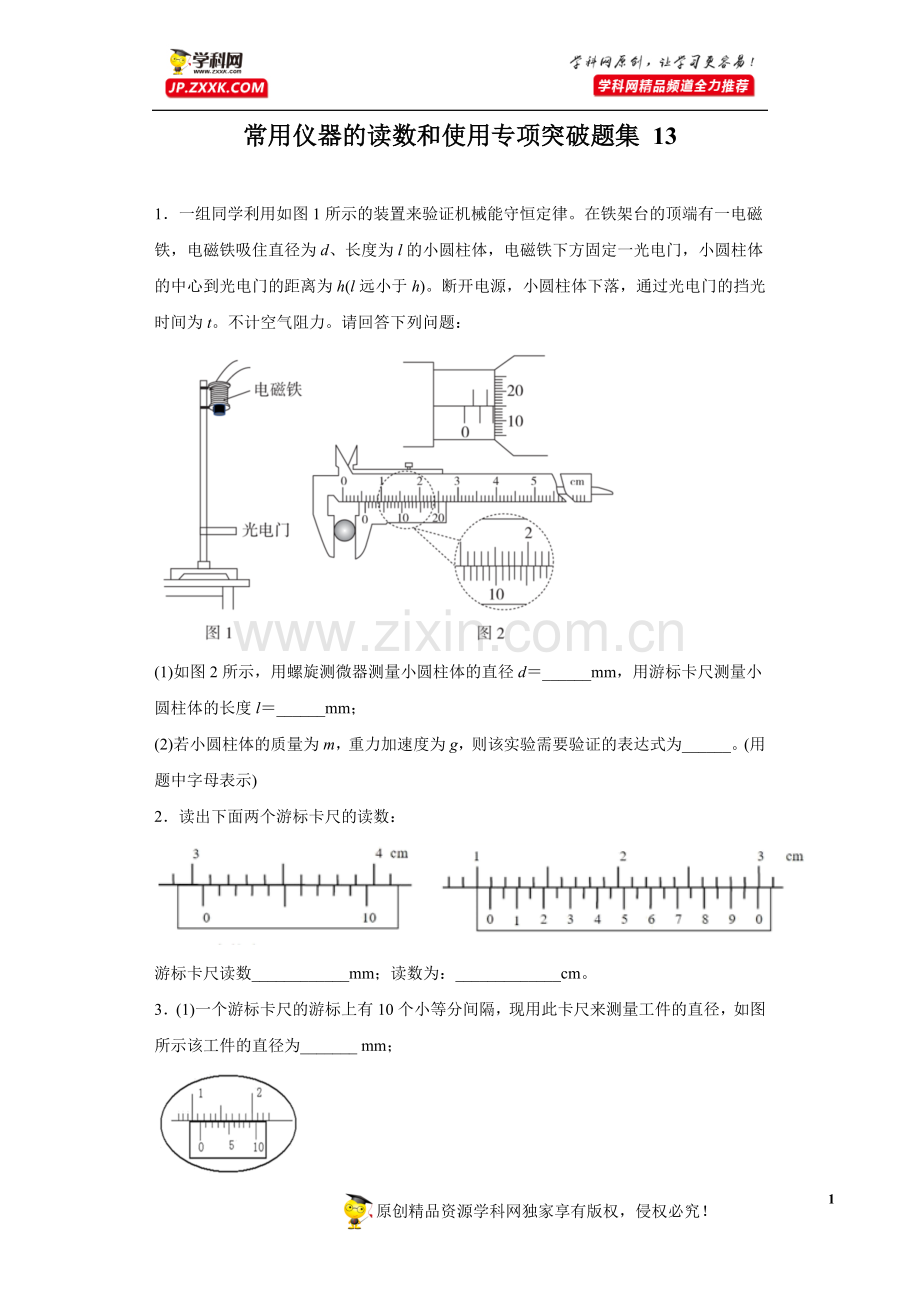

1、常用仪器的读数和使用专项突破题集 131一组同学利用如图1所示的装置来验证机械能守恒定律。在铁架台的顶端有一电磁铁,电磁铁吸住直径为d、长度为l的小圆柱体,电磁铁下方固定一光电门,小圆柱体的中心到光电门的距离为h(l远小于h)。断开电源,小圆柱体下落,通过光电门的挡光时间为t。不计空气阻力。请回答下列问题:(1)如图2所示,用螺旋测微器测量小圆柱体的直径d_mm,用游标卡尺测量小圆柱体的长度l_mm;(2)若小圆柱体的质量为m,重力加速度为g,则该实验需要验证的表达式为_。(用题中字母表示)2读出下面两个游标卡尺的读数:游标卡尺读数_mm;读数为:_cm。3(1)一个游标卡尺的游标上有10个小

2、等分间隔,现用此卡尺来测量工件的直径,如图所示该工件的直径为_ mm;(2)某同学在做测金属丝电阻率的实验中,先用螺旋测微器测出金属丝的直径如图所示,则该金属丝直径为_mm。4读出下列示数游标卡尺示数_mm,螺旋测微器示数_mm。5(1)游标卡尺的读数:_mm,螺旋测微器的读数:_mm;(2)多用电表的选择“10”倍率的电阻挡,并欧姆调零,再进行测量,之后多用表的示数如图所示,测量结果为R=_。6(1)如图中螺旋测微器的读数为_mm,分度为0.05mm的游标卡尺的示数为_cm。(2)某待测电阻Rx的阻值在(7090)之间,现要测量其电阻的阻值,实验室提供如下器材A电流表A1(量程50mA、内阻

3、r1=10)B电流表A2(量程200mA、内阻r2约为2)C电流表A3(量程0.6A、内阻r3约为0.2)D定值电阻R=40E.滑动变阻器R(最大阻值约为10)F.电源E(电动势为4V)G.开关S、导线若干某同学设计了测量电阻Rx的一种实验电路原理如图甲所示,为保证测量时电流表读数不小于其量程的,M、N两处的电流表应分别选用:M为_;N为_。(填器材选项前相应的英文字母)在下列实物图乙中已画出部分线路的连接,请你以笔画线代替导线,完成剩余的线路连接_。若M、N电表的读数分别为IM、IN,则Rx的计算式为Rx=_。(用IM、IN和题目中给出的物理量字母表示)7某同学用螺旋测微器测量一铜丝的直径,

4、测微器的示数如图所示,该铜丝的直径为_cm。 8用游标卡尺和螺旋测微器测量其长度L和直径d,如图甲所示,由图可知其长度为_mm。由图乙可知其直径d为_mm。9(1)用螺旋测微器测量合金丝的直径,从图中的示数可读出合金丝的直径为_mm。(2)用游标卡尺可以测量某些工件的外径。在测量时,示数如上图所示,则读数为_mm。10(1)图示为游标卡尺和螺旋测微器示意图其读数分别为图1:_;图2:_。(2)如图为某同学组装完成的简易多用电表的电路图。图中是电池;、和是固定电阻,是可变电阻;表头的满偏电流为,内阻为。虚线方框内为换挡开关。A端和B端分别与两表笔相连。该多用电表有5个挡位。5个挡位为:直流电压挡

5、和挡,直流电流挡和挡,欧姆挡。图中的A端与_(填“红”或“黑”)色表笔相连接。关于的使用,下列说法正确的是_(填正确答案标号)。A在使用多用电表之前,调整使电表指针指在表盘左端电流“0”位置B使用欧姆挡时,先将两表笔短接,调整使电表指针指在表盘右端电阻“0”位置C使用电流挡时,调整使电表指针尽可能指在表盘右端电流最大位置根据题给条件可得:与直流电流挡对应的开关序号为_。某次测量时该多用电表指针位置如图(b)所示。若此时端是与“3”连接的,则读数为_。11在“测定金属的电阻率”的实验中,需要用刻度尺测出被测金属丝的长度l,用螺旋测微器测出金属丝的直径d,用电流表测出流过金属丝的电流I,用电压表测出金属丝两端的电压U。(1)若实验中测量金属丝的直径时,螺旋测微器的示数如图所示,则金属丝直径的测量值为d=_mm;(2)请写出测金属丝电阻率的表达式:=_(用题干中测量的字母表示)。12图1中螺旋测微器的读数为_mm;图2中游标卡尺的读数为_mm。5原创精品资源学科网独家享有版权,侵权必究!
