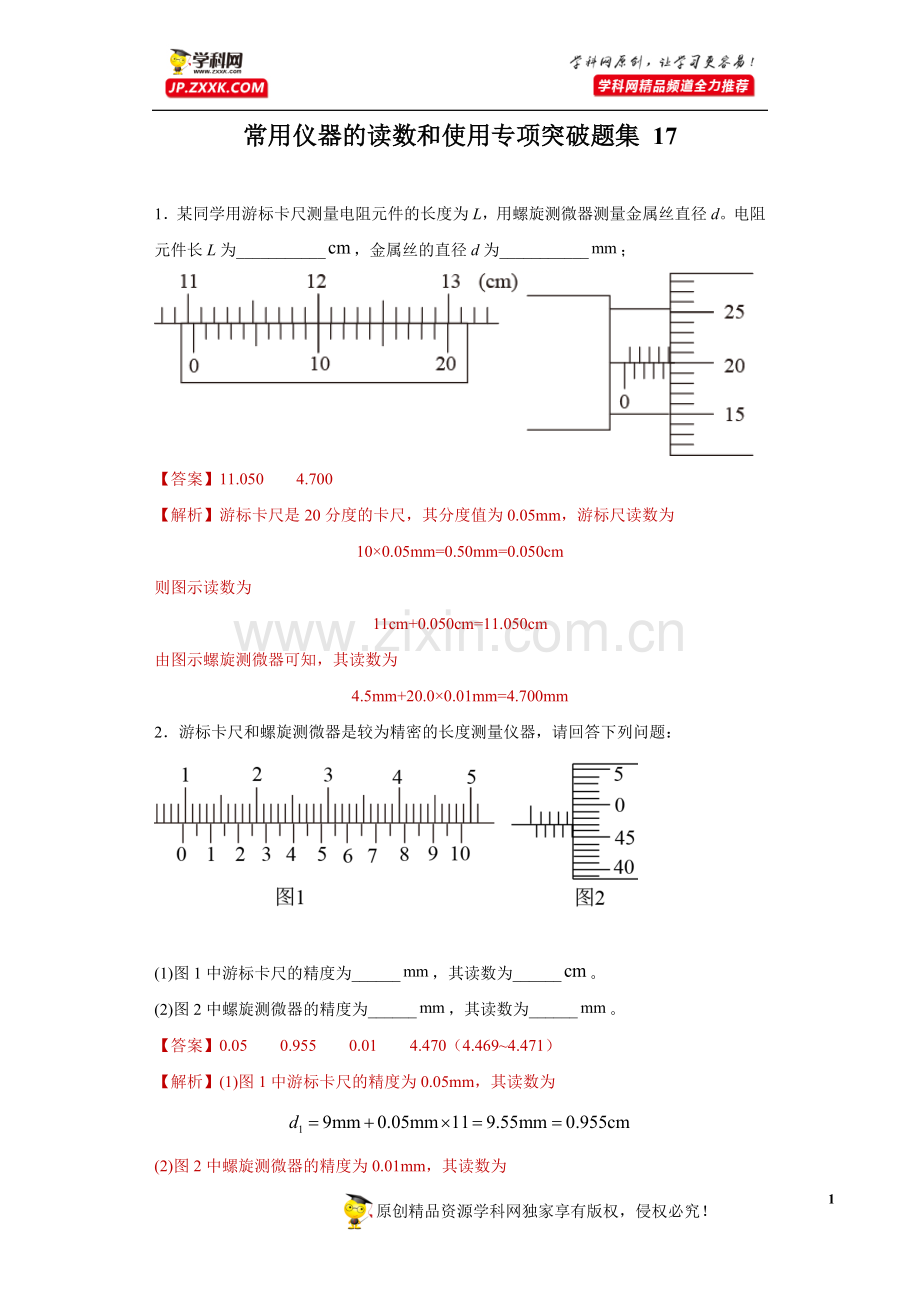

常用仪器的读数和使用专项突破题集 17

1．某同学用游标卡尺测量电阻元件的长度为L，用螺旋测微器测量金属丝直径d。电阻元件长L为___________，金属丝的直径d为___________；

【答案】11.050 4.700
【解析】游标卡尺是20分度的卡尺，其分度值为0.05mm，游标尺读数为
10×0.05mm=0.50mm=0.050cm
则图示读数为
11cm+0.050cm=11.050cm
由图示螺旋测微器可知，其读数为
4.5mm+20.0×0.01mm=4.700mm
2．游标卡尺和螺旋测微器是较为精密的长度测量仪器，请回答下列问题：

(1)图1中游标卡尺的精度为______，其读数为______。
(2)图2中螺旋测微器的精度为______，其读数为______。
【答案】0.05 0.955 0.01 4.470（4.469~4.471）
【解析】(1)图1中游标卡尺的精度为0.05mm，其读数为

(2)图2中螺旋测微器的精度为0.01mm，其读数为

注意，0在上面时，4.5mm刻度线没有露出来。
3．(1)如图所示给出是用螺旋测微器测量一小钢球的直径时的示数，此读数应是________毫米。

(2)某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆档（）不够合适，现改换另一欧姆档测量。两次测量时多用电表指针所指位置如图所示，下面列出第二次测量的有关操作：
A、将两表笔短接，并调零
B、将两表笔分别跟被测电阻的两端接触，观察指针的位置，记下电阻值
C、将多用电表面板上旋钮调到档
D、将多用电表面板上旋钮调到档
E、将多用电表面板上旋钮调到off位置

①根据上述有关操作，将第二次测量的合理实验步骤按顺序写出_____________
②该电阻的阻值是___________。
【答案】 CABE
【解析】(1)螺旋测微器的固定刻度为8.5mm，可动刻度为
10.0×0.01mm=0.100mm
所以最终读数为
8.5mm+0.100mm=8.600mm
(2)欧姆表指针指在中间附近时，读数最准确，由题意可知，由于第一次选择的欧姆档（）不够合适，现改换另一欧姆档测量，由图示表盘可知，故第一次指针指在左边，指针偏角太小，所选挡位太小，要准确测量电阻阻值，应换大挡，换用挡，然后重新进行欧姆调零，再测量电阻阻值，测量完毕应把选择开关置于off挡，故正确的实验步骤是CABE；
欧姆表所选挡位为，由图示表盘可知，电阻阻值为
20×100=2000Ω
4．用螺旋测微器测量金属丝直径如图1所示，则金属丝直径d=___________mm，用游标卡尺测量金属小球直径如图乙所示，小球直径D=___________cm。

【答案】1.775 2.26
【解析】螺旋测微器读数为

游标卡尺读数为

5．学校进了批电阻线，每卷长度L=100m，高三物理兴趣小组想尽量准确测电阻率。
(1)用螺旋测微器测量电阻丝直径中，结果如图所示，其读数是______mm；
(2)选用倍率为“×10”的欧姆挡测其电阻时，表针如图所示，则所测电阻的阻值为______Ω；

(3)同学们利用下列器材设计一个电路，以便尽量准确地测量一卷电阻丝的电阻；
电源E(电动势9V，内阻约为1Ω)电流表A1(量程0~250mA，内阻r1=10Ω)
电流表A2(量程0~350mA，内阻约为5Ω)滑动变阻器R1(最大阻值20Ω，额定电流3A)
滑动变阻器R2(最大阻值2000Ω，额定电流1A)电阻箱R3(阻值范围0-9999Ω，额定电流1A)
开关S及导线若干
①若将电流表与电阻箱改装成一个量程为9V的电压表，则电阻箱接入电路的阻值为______Ω；
②为了方便操作，滑动变阻器应选______(填“R1”或“R2”)；
③请在方框中画出实验电路图，并标明代号；______
④若某同学设计方案正确，从设计原理看，其电阻的测量值与真实值相比______(填“偏大”“偏小”或“相等”)。

【答案】0.355mm 100 26 R1 见解析 相等
【解析】(1)螺旋测微器的读数为
(2)欧姆表的读数
(3)由欧姆定律得

解得

电压表和被测电阻并联后的总电阻约为，为了使滑动变阻器的调节范围尽量大一些，应采用阻值比较接近的R1；
由于改装好的电压表的内阻是已知的，且电压表和被测电阻并联后的总电阻约为，如果采用电流表外接法，则流过电流表A2的最大电流约为340mA，在电流表的绝对误差一定的情况下，读数越大，则相对误差越小，测量越精确；所以电路采用电流表外接法。实验电路图如图所示：

由于改装好的电压表的内阻是已知的，所以测量值与真实值相等。
6．某同学准备测量一段电阻丝的长度和直径，实验操作如下：
(1)用20分度的游标卡尺测量其长度，由图可知其长度为__________cm；

(2)用螺旋测微器测量其直径，由图可知其直径为__________mm；（该数值为直径的平均值）

【答案】2.385 2.145~2.150都可
【解析】(1)电阻丝的长度为

(2)电阻丝的直径为

7．如图所示用螺旋测微器测量直径，由图可知道直径为_________mm。

【答案】4.700
【解析】直径为:4.5mm+0.01mm×20.0=4.700mm
8．如图所示游标卡尺测量其长度，其长度为________mm。

【答案】50.10
【解析】游标卡尺读数为

9．读出螺旋测微器的读数。读数：___________mm

【答案】1.200
【解析】螺旋测微器的固定刻度为1.0mm，可动刻度为20.0×0.01mm=0.200mm，所以最终读数为1.0mm+0.200mm=1.200mm
10．读出下列四幅图的示数：

(1)量程为3V，则读数为________；量程为0.6A，则读数为________

(2)游标卡尺读数为________mm，螺旋测微器读数为________cm
【答案】1.90V 0.16A 50.75 0.3775
【解析】(1)电压表量程为3V，其分度值为0.1V，示数为1.90V。
电流表量程为0.6A，其分度值为0.02A，示数为0.16A。
(2)游标卡尺读数为

螺旋测微器读数为

11．用50分度的游标卡尺测量某一工件长度，读数如下图所示，其读数为___________mm。

【答案】11.50
【解析】50分度的游标卡尺，精确度是0.02mm，游标卡尺的主尺读数为11mm，游标尺上第25个刻度和主尺上某一刻度对齐，所以游标尺读数为
25×0.02mm=0.50mm
所以游标卡尺的读数为
11mm+0.50mm=11.50mm
12．请读数：图1__________mm，图2__________mm

【答案】50.15 0.618
【解析】50mm+0.05mm×3=50.15mm
0.5mm+0.01mm×11.8=0.618mm
