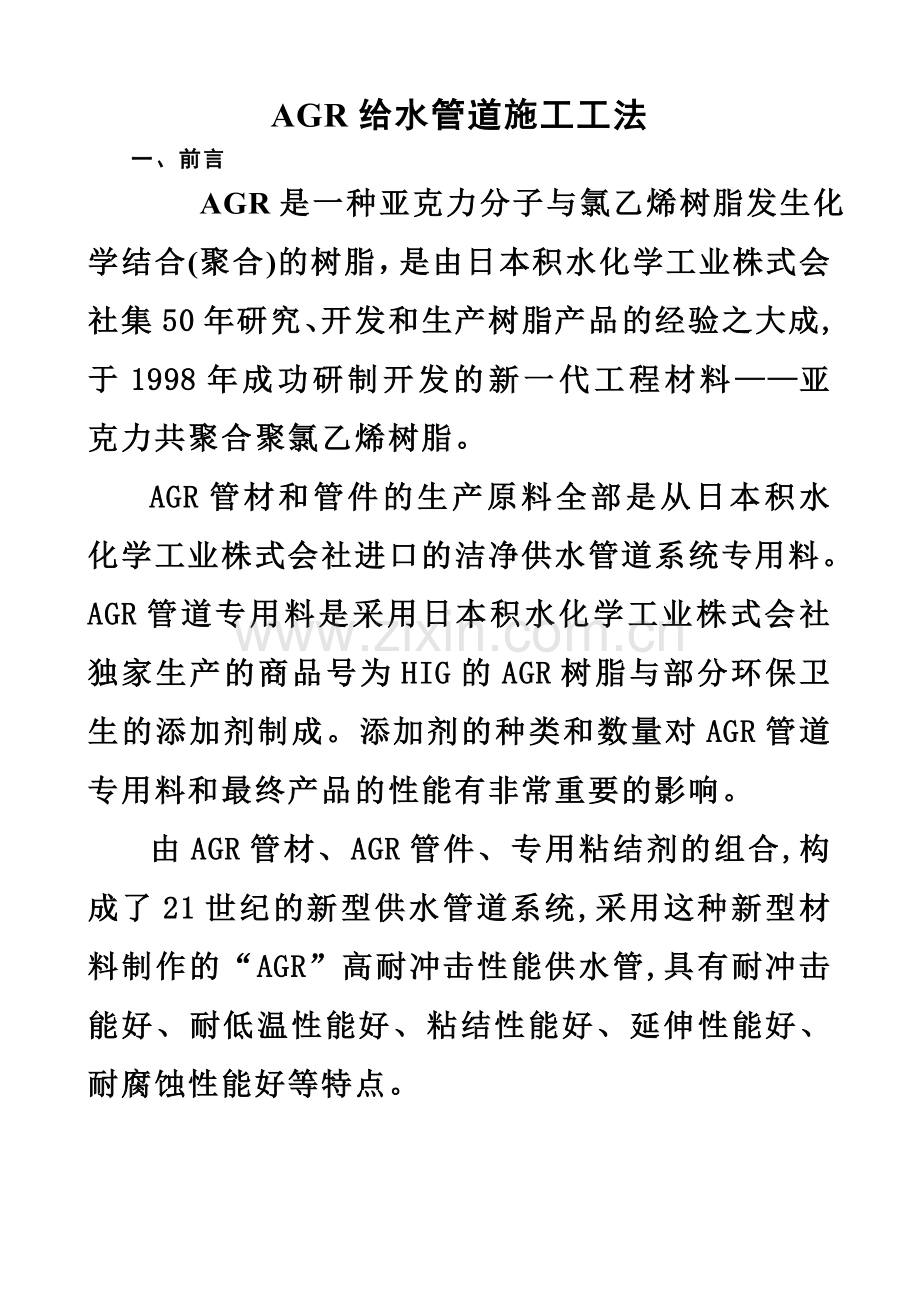

AGR供水管道施工工法研究AGR给水管道施工工法一、前言 AGR是一种亚克力分子与氯乙烯树脂发生化学结合(聚合)的树脂，是由日本积水化学工业株式会社集50年研究、开发和生产树脂产品的经验之大成,于1998年成功研制开发的新一代工程材料亚克力共聚合聚氯乙烯树脂。AGR管材和管件的生产原料全部是从日本积水化学工业株式会社进口的洁净供水管道系统专用料。AGR管道专用料是采用日本积水化学工业株式会社独家生产的商品号为HIG的AGR树脂与部分环保卫生的添加剂制成。添加剂的种类和数量对AGR管道专用料和最终产品的性能有非常重要的影响。由AGR管材、AGR管件、专用粘结剂的组合,构成了21世纪的新型供水管道系统,采用这种新型材料制作的“AGR”高耐冲击性能供水管,具有耐冲击能好、耐低温性能好、粘结性能好、延伸性能好、耐腐蚀性能好等特点。 二、 工法特点（一） AGR管道系统采用的AGR专用树脂粘结剂(NO.80粘结剂),粘结强度特别强,粘结的牢固,保证了管道受压渗漏的潜在问题；（二） AGR管道采用粘结剂连接,施工简单,不需要复杂昂贵的施工机械,仅需要简单的倒角工具、切割器和拉紧器即可。（三） AGR管道有一套完整的管件系统,无需其他材料的管件来连接,这在最大程度上保证了AGR管道安装施工的成本、快捷与便利性。三、适用范围1、适用新建及改、扩建民用建筑的供水系统，如住宅、托幼建筑、宾馆、办公楼、体育馆、医院、游泳馆等。2、可用于精细化工及电子行业洁净水输送系统、生活直饮水的供水管道以及饮料、啤酒业流体输送系统,也可用于化工、造纸等领域的化工流体输送管道系统。四、工艺流程1、管道粘结：剪断处理断面测量管件深度标记标线涂上粘合剂（先管件后管材）接合接口处理 2、管道弹性密封圈连接：锯断处理断面测量管件深度标记标线涂上润滑剂接合接口处理 五、施工方法 为了达到设计效果，避免返修减少维护管理，能够正常长期运行。除选用优良的设备和材料以外，还要做到施工程序合理，安装方法正确，施工前应认真熟悉设计图纸及编制施工方案。(一) 施工前准备1、管道在安装施工前，应具备下列条件： 1）设计图纸及其他技术文件齐全； 2）施工技术人员结合施工图纸及施工现场编制AGR管道安装方案； 3）对工程安装操作人员进行培训，掌握基本的操作要点； 4）施工现场进行清理，防止尘土或杂物进入管道内。2、提供的管材和管件，应符合设计规定，并仔细阅读和检查产品说明书和质量合格证书。3、因管材和管件在装卸或运输时可能出现表面质量问题，因此。施工人员在现场应对管材、管件做外观质量检查，如发现质量有严重异常，应在使用前进行技术鉴定或复检。若管材及管件内外存有污垢和杂物，必须清除后安装。4、施工现场与材料存放温差较大时，应于安装前将管材和管件在现场放置一定的时间，使其温度接近施工现场的环境温度；（二）管道粘结连接1、管道系统的配管与管道粘结按下列步骤进行： 1）按设计图纸的坐标和标高放线，并绘制实测施工图； 2）按实测施工图进行配管，并进行预装配； 3）管道粘结； 4）接头养护。2、配管：1） 断管工具宜选用细齿锯、割刀；2） 断管时断口应平整，并垂直于管轴线；3） 应去掉断口处的毛刺和毛边，并倒角。倒角角度宜为10度至15度，倒角长度宜为2.5-3mm；4） 配管时，应对承插口的配合程度进行检验。将承插口进行试插，自然试插深度以承口长度的1/2-2/3为宜，并做出标记；5） 当管道De63mm时，宜用插入机将直管段插入管件中；De63mm时，可用手直接插入。 3、管道粘结：1） 管道粘结不可在温差较大的环境下进行，操作场所应远离火源 、防止撞击和阳光直射。2） 涂粘结剂应使用鬃刷或尼龙刷，用于试擦承插口的干布不得带有油腻及污垢；3） 在涂粘结剂之前，应先将承插口处粘结表面擦净。若粘结表面有油污，可用干布将其擦净。粘结表面不得粘有尘土、水迹及油污；4） 涂粘结剂时，必须先涂承口，后涂插口。涂抹承口时，应由里向外。粘结剂应涂抹均匀，并适量；5） 涂粘结剂后，应在20S内完成粘结。如操作过程中，粘结剂出现干固，应在清除干固的粘结剂后，重新涂抹；6） 粘结时，应将插口轻轻插入承口中，对准轴线，一次性迅速插到承口底部。插入深度至少要超过标记。插接过程中，可稍作旋转，但不得超过1/4圈，不得插到底后进行旋转；7） 粘结完毕应即刻将接头处多余的粘结剂擦拭干净。 4、 接头养护：初粘结好的接头，应扶好管材、管件，不得受扭和受弯，并须静置固化一定时间（详见下表），牢固后方可继续往下安装。静置固化时间Dn50mmDn63mm静置固化时间夏季：30s,冬季1min夏季：1min,冬季：2min（三）管道弹性密封圈连接 1、塑料管材端口应进行倒角。倒角角度不宜小于30，厚度不宜小于管材壁厚的1/2； 2、在承口上映按照施工时的环境温度画出标志线。将测得的长度在管口部位做出标记（无标志线的承口，应量出橡胶圈后部有效插入长度的L值）。 3、擦净管材插口外表面和管件承口内表面，并检查密封圈的位置是否正确。 4、在管材插入端及密封圈表面涂抹润滑剂。润滑剂应采用对橡胶圈材料不产生腐蚀和对水质无害的材料，一般可采用经稀释的家用洗洁精。 5、用人工或管道紧伸器，沿轴线将管材插入管件承口内并插到标记位置（无施工温度标记的承口应将有效承口长度减去24倍L的计算值，冬季施工取4L，夏季施工取2L）。 6、管材插入管件承口后，用塞尺在承口端部沿周边管壁进行检查。检查橡胶密封圈在管材插入后的位置是否正确。当发现橡胶圈顶歪或偏移时，应将管材拔出重新再插。 （四）法兰连接 1、当AGR管道与其它钢制管道连接，并且管道的工程直径Dn大于63mm时，应采用法兰连接。 2、当AGR管道与法兰阀门连接时，采用法兰连接。 3、安装AGR法兰时，应首先校直两对连接件，使两片法兰垂直于管道中心线，表面相互平行。 4、法兰的衬垫，宜采用无毒橡胶垫片。 5、法兰的螺栓应使用相同规格的，安装方向应一致。螺栓应对称紧固。紧固好的螺栓应漏出螺母之外23扣丝。螺栓螺帽宜采用镀锌件。 6、连接管道的长度应精确，当紧固螺栓时，不应使管道产生轴向拉力。 7、明装管道法兰连接部位应设置支吊架。（五）AGR管材与不同管材间的相互连接 1、AGR管与其它金属管配件采用螺纹连接的管道系统，其连接部位管道的管径不宜小于63mm，大于63mm的管道系统应采用法兰连接；见下图：(a)(b) 2、AGR管与其他金属管连接，若采用塑料螺纹连接件时，必须采用注射成型的螺纹塑料 管件，不得直接在AGR直管段上套丝； 3、注塑成型的螺纹塑料管件与金属管配件螺纹连接，宜采用聚四氟乙烯生料带作为密封填充物，不宜使用厚白漆、麻丝。（六）管道的固定 1、管道安装前，宜按要求先设置管卡。管卡的位置应准确，埋设应平整、牢固；管卡与管道接触应紧密，但不得损伤管道表面。 3、若采用金属管卡固定管道时，金属管卡与塑料管间应采用塑料袋或橡胶垫片，不得使用硬的垫片； 4、在金属管配件与塑料袋连接部位，管卡宜设置在金属管配件一端，并尽量靠近金属管配件。 5、AGR管道的立管和水平管的支架间距不得大于下表的规定：AGR管道的最大支架间距（m）外径mm 2025324050637590110160水平管 0.80.80.91.01.21.41.61.81.81.8立管1.01.21.41.61.82.22.42.62.82.8 9、在AGR管道中的各配水点、受力点，必须采用可靠的固定措施。（七）管道试压 1、管道安装完成后，应进行管道试压，试验压力应为管道系统设计工作压力的1.5倍，但不得低于0.6MPa； 2、水压试验必须在粘结连接安装24小时后进行，一次水压试验的管道总长度不宜大于800mm； 3、水压试验之前，对试压管道应采取安全有效的固定和保护措施，但接头部位必须外漏； 4、水压试验步骤： 1）将试压管道末端封堵，缓慢注满水后，排出管内空气，封堵各排气出口； 2）进行水密性检查； 3）缓慢升压，升压时间不小于10min； 4）升至规定试验压力后，停止加压，试验压力下稳压1小时，检查管道系统是否有渗漏现象； 5）稳压1小时后，压力降不超过0.05MPa,然后在工作压力的1.15倍状态下稳压2小时，压力降不超过0.03MPa，同时检查个连接处不渗不漏为合格。六、机具设备（见下表）小口径管道使用工具（外径2050）序号名称数量单位目的1剪刀2个切断管材2倒角器2个断面处理3直尺1个量承口尺寸4油笔2个作标记5粘结剂/桶粘结6干布2块清洁处理中口径管道使用工具（外径63160）序号名称数量单位目的1倒角刀2个断面处理2直尺1个量承口尺寸3油笔2个作标记4粘结剂/桶粘结5拉紧器2个插入管材6干布2块清洁处理七、安全措施1、进入施工现场的所有人员均须穿戴整齐、整洁，禁止随意丢弃垃圾；2、施工人员进入施工现场前做好安全生产教育。3、施工人员进入工地必须带好安全帽；登高作业须系好安全带；还应根据需要打好防护网；4、施工人员禁止酒后作业，禁止带病作业，禁止疲劳作业；5、粘结剂及清洁剂的封盖应随用随开，不用时应立即盖严；严禁非操作人员使用；6、管道粘结操作场所，禁止明火和吸烟；通风宜良好；7、管道粘结时，操作人员宜站在上风向，避免皮肤、眼睛与粘结剂直接接触；8、冬季施工，应采取防寒、防冻措施，操作场所应保持室内空气流通，不得密闭；9、管道系统严禁攀登系安全绳、搁搭脚手板、作支撑或借作他用。八、质量要求1、本施工工法执行给水用丙烯酸共聚聚氯乙烯管材及管件应用技术规程。并满足设计文件要求。2、进场的AGR管材及管件应有合格证及检验报告，应有质量部门的质量合格证，表面应光滑、平整，不允许有裂纹、气泡脱皮和明显的杂质。3、配件的螺纹应符合现行国家标准的规定，螺纹应完整、管材和管件的抽样检验方法应按国家标准的相关规定执行。4、施工后检验管道连接点的整洁、牢固、密封性，固定支撑点的安装位置和牢固性。5、坚持做好技术资料的准确、及时、真实和编辑整理记录，特别应做好试验数据的原始记录工作。八、工程实例潍坊金沙城市广场工程建筑面积28万平方米，分为裙房商业和塔楼住宅两大部分，工程施工难度大，工期紧，供水干管及立管管道均采用AGR管道，按此施工后达到了预期效果，既美观又节约了投资，取得了较好的施工效果。附件1中国建筑第八工程局工法申报书 工法名称：AGR给水管道施工工法 编写单位：中建八局一公司 申报单位：中建八局一公司 申报时间：二零零八年十二月中建八局科技管理部工法名称AGR供水管道施工工法主要完成单位中建八局一公司青岛分公司主要完成人姓 名职 务职 称所在工作单位刘昌明项目经理工程师青岛公司王海涛项目负责人工程师青岛公司陆青军工 长助理工程师青岛公司张方便工 长助理工程师青岛公司杨奎山工 长助理工程师青岛公司本工法应用的工程名称及时间青岛莱西粮贸大厦工程,应用时间2007年；潍坊金沙城市广场一期、二期工程，应用时间2008年。 本工法关键技术名称、鉴定时间及组织鉴定单位新型管材、高强度、绿色环保、安装简单、 经济效益、简便可靠本工法关键技术获科技成果奖励情况注：主要完成者人数最多不得超过五人；表中内容填写不下的，可另加附页。工法内容简介：1、 AGR供水管道是一种新型塑料管道,施工不需要用电等特殊工具,只要遵守基本规则,不需要特殊技能,一般人都可操作施工；2、管道重量轻，减轻劳动强度，提高劳动效率，满足现代化工程需要，提高安装单位竞争优势；3、管道安装采用粘结连接,安装速度快,大幅度减少工期；关键技术及保密点（有专利权的，请注明专利号）：新型管材、高强度、绿色环保技术水平和技术难点（包括与国内国外同类技术水平比较）：工程应用情况及推广应用前景：1、青岛莱西粮贸大厦工程；潍坊金沙城市广场一期、二期工程。2、适用新建及改、扩建民用建筑的供水系统，如住宅、托幼建筑、宾馆、办公楼、体育馆、医院、游泳馆等。3、可用于精细化工及电子行业洁净水输送系统、生活直饮水的供水管道以及饮料、啤酒业流体输送系统,也可用于化工、造纸等领域的化工流体输送管道系统。经济效益或社会效益：以潍坊金沙城市广场一期工程为例：建筑面积200000m2 ，供水干管及立管管道共2000米。1、管道安装及材料费用：节省角钢10吨,每吨（包括人工加工费）7000元/吨，共计100.7=0.7万元；防锈漆50公斤，每斤15元，共计500.0015=0.075万元；2、节约劳动力：如采用衬塑钢管，需用劳动力20人；而采用AGR管，实际用劳动力10人；每个人工每天80元，共50天，共计100.00850=4.0万元；3、缩短了工期：如果使用衬塑钢管用劳动力20人，需要80天才能完成，现在仅用50天，缩短工期30天，共计20300.008=4.8万元；4、总计：9.575万元。5、管道不易漏水,维修率低。6、AGR管道可回收,衬塑钢管难回收。工法主要完成单位意见 年 月 日 （公章）申报主管部门推荐意见 年 月 日 （公 章）局科技委评审意见 评审组长： 年 月 日 局审定意见 年 月 日 （公 章）附件2附件目录一、工法正文二、工法关键技术的鉴定、评估证书复印件、专利证书复印件三、各工程应用证明四、经济效益证明五、关键技术获科技奖励的证明
