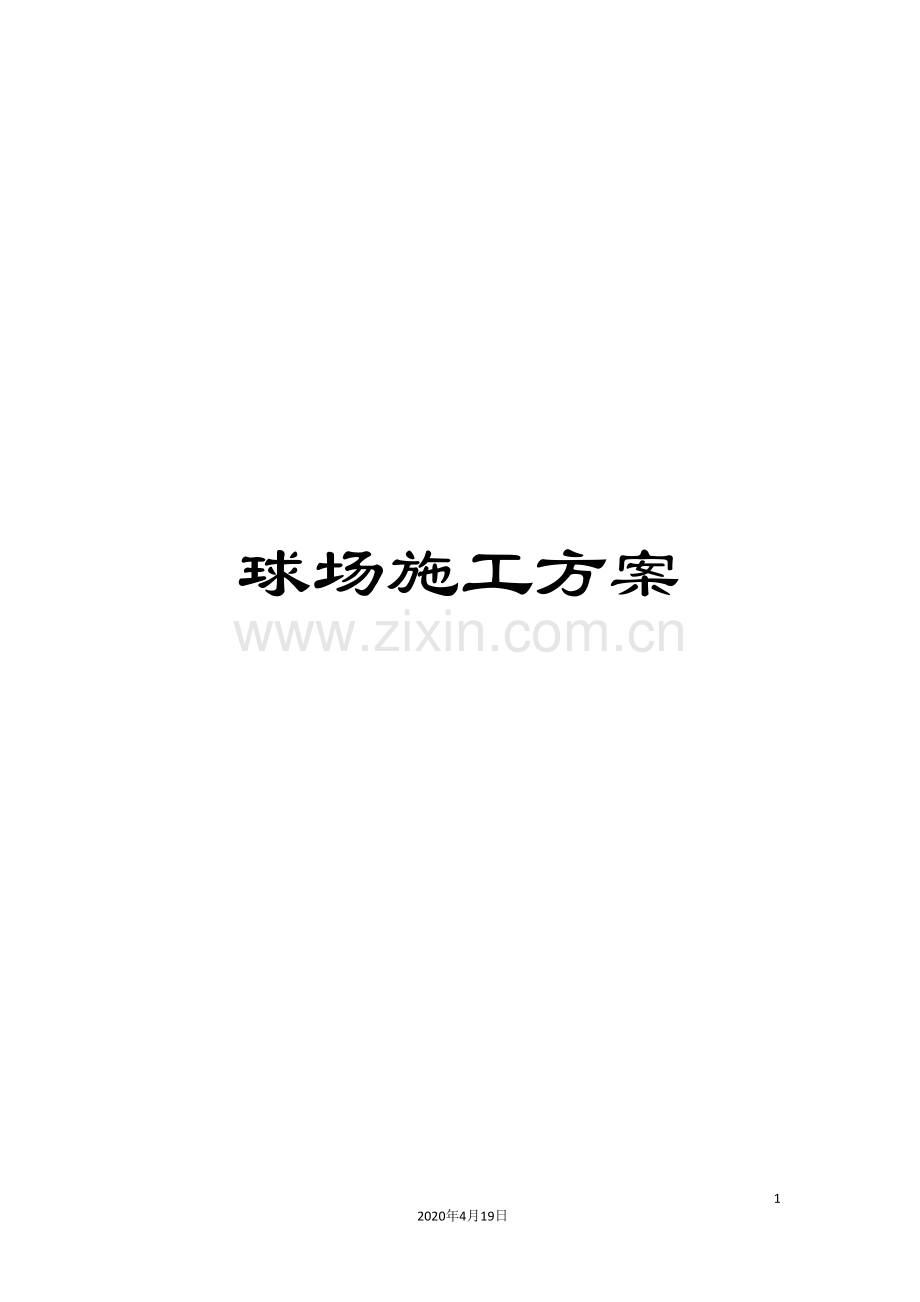

球场施工方案

10
2020年4月19日
文档仅供参考

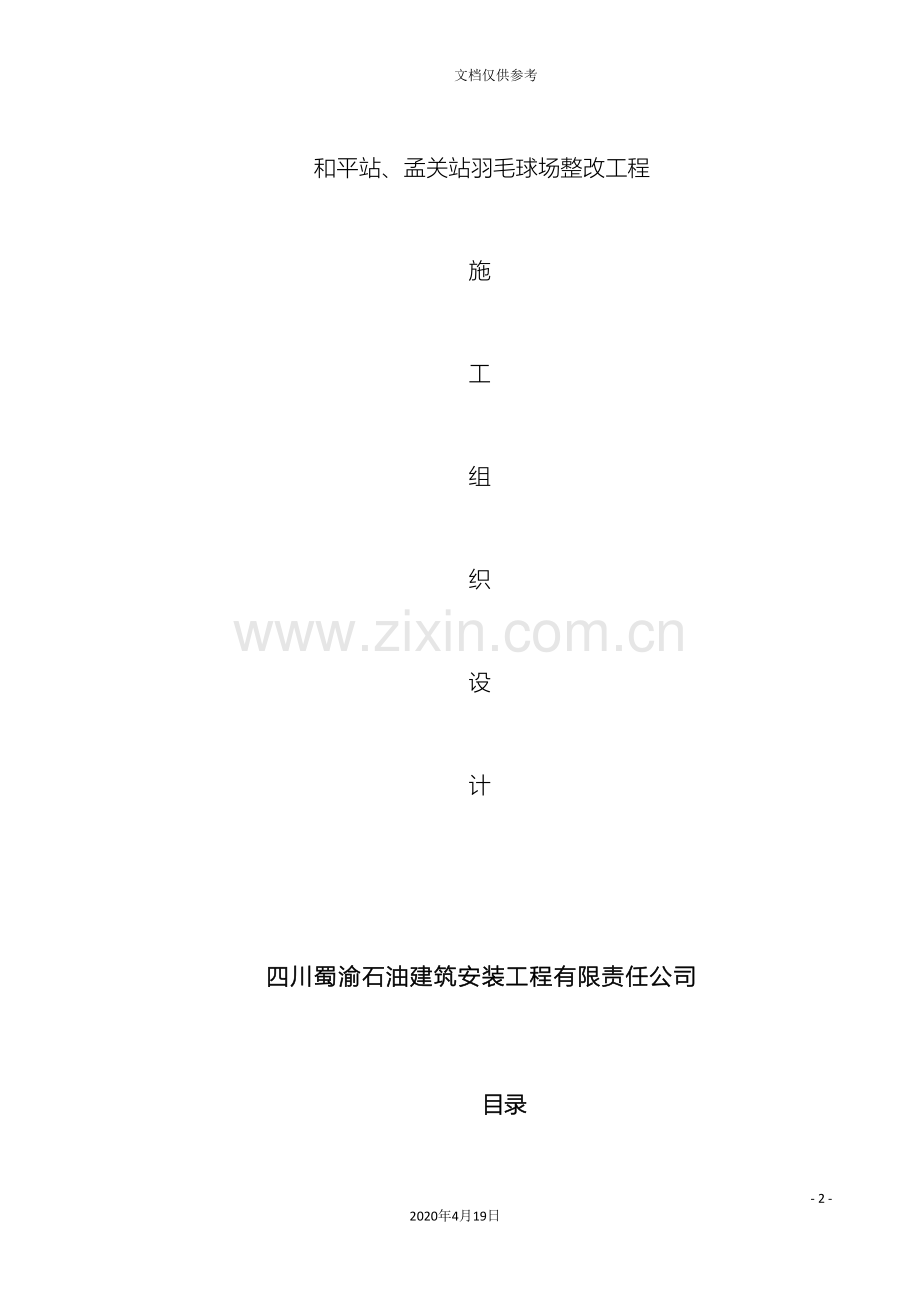

和平站、孟关站羽毛球场整改工程
施
工
组
织
设
计

四川蜀渝石油建筑安装工程有限责任公司

目录

第一章 编辑说明 - 1 -
第二章 工程概况 2
第三章 施工方案 2
第四章 施工组织机构 5
第五章 安全保证措施、环境保护措施 6
第六章 应急预案 7
第七章 施工注意事项 7
第八章 维护与保养 8

第一章 编辑说明
一、编辑说明
和平站位于贵州省遵义县南白镇宝峰村、孟关站位于贵州省孟关。原球场地面使用时间长，部分位置受到一定的损坏，给日常使用造成了安全隐患，因此为了排除隐患，保障职工安全。须对球场进行维修改造。
本项目施工点都位于站内，施工安全要求严格，施工工艺难度较大。为保证站内安全，不产生施工安全隐患施工中涉及多处需人工二次搬运进场的材料、机具等。

二、编辑依据
1、国家有关部门行业工程现行标准及规范。
2、我公司类似工程施工的相关经验。
3、建设单位的施工方案及方案答疑纪要。
4、采用标准、法规文件清单。
4.1、《石油天然气管道保护法》
4.2、《 油气长输管道工程施工及验收规范 》GB50369-
4.3、《 输气管道工程设计规范 》GB50251- ；
4.4、《油气田和长输管道建设项目环境保护设计规范》 SYJ24-87
4.5、《电子文件光盘储存归档与档案管理要求》GB/T17678.1——1999

第二章 工程概况
一、工程施工内容
1.1和平站
(1) 拆除19m*10m*0.3m混凝土路面，人工外运至站外再使用机械外运至弃土场地；
(2) 清理基层19m*10m*0.3m；
(3) 人工铺筑19m*10m*0.3m混凝土基层；
(4) 铺设塑胶19m*10m；
(5) 喷涂球场线。
1.2 孟关站
（1） 拆除28m*12m*0.3m混凝土路面，人工外运至站外再使用机械外运至弃土场地；
（2） 清理基层28m*12m*0.3m；
（3） 人工铺筑28m*12m*0.3m混凝土基层；
（4） 铺设塑胶28m*12m；
（5） 喷涂球场线。

第三章 施工方案
一、施工准备。
　　（一）、物资准备
　　1、做好建筑材料需要量计划和货源安排。对材料要落实货源办理订购手续。对特殊材料要组织人员提早采购。
　　2、做好施工机械和机具的准备、对已有的机械机具做好维修试车工作；对尚缺的机械机具要立即订购、租赁或制作。
　　（二）、施工队伍淮备
　　1、健全、充实、调整施工组织机构，
　　2、调配、安排劳动班子组合。
　　3、职工进行计划、技术、安全交底。
　　（三）、下达作业计划或施工任务书
　　1、明确工资项目、工程数量、劳动定额、计划工日数、开工和完工日期，质量和安全要求。
　　2、印发小组记工单、班组考勤表。
3、分配限额领料卡。
（四）、结构材料
塑胶场的主要材料：
德国巴斯夫环保胶水、国产EPDM胶粒
EPDM塑胶球场铺设优点：
（1）不易燃，稳固耐用，抗老化，不易滋生微生物。
（2）人工或机器摊铺均可。
（3）抗紫外光照射、色泽稳定，即使在烈日的曝晒下，亦不会褪色。
（4）铺装方便，用于一般水泥或沥青垫层，但要求基础要平整基础。（地基达C25混凝土强度，不分层、不开裂、不翻砂，平整度控制在3米直尺±3mm）。
（5）经过测试表明能提高运动成绩，对运动员的关节有很好的缓冲、保护作用。
（6）有特快疏水效能，一年四季保持面层干爽。
（7）漂亮的EPDM色泽丰富多彩，可任意组合各种颜色的图案。
（8）维护简单，用清水和普通清洁剂即可除去污垢，使之焕燃一新。
（9）选用环保型原色橡胶颗粒和胶水，无毒、耐磨损、不变色。
（10）对关节有极好的缓冲维护效果，避免跌伤和擦伤。
以上准备工作就绪后，填写开工申请报告，经有关部门批准后即可开工。
二、 施工方法
1、工艺流程
拆除砼面及外运→人工打砼面→平整的水泥砼基础层（干透）→清扫场地→ 底胶配料→ 混合搅拌→ 摊铺→ 消泡→ 固化→ 面胶配料→ 混合搅拌→ 摊铺→ 消泡→撒颗粒→回收胶粒→ 滚胶→ 测量画线→ 检测点线→ 竣工
2、 施工方法
基础施工：
（一）.人工拆除原有混凝土路面。
（二）.人工加机械外运拆除的混凝土。
（三）.对原基底土层进行压实，如原基底土质无法满足施工条件，考虑对基底进行换填处理。
（四）.铺筑20CM碎石垫层。
（五）.浇筑混凝土垫层（C25商品混泥土）。
塑胶球场铺装施工：

首先检查基础层的平整度，对凹凸部位进行找平
（一）．底胶铺装：

铺装底胶之前先将地基基础清扫干净，准备好施工用的工具。

（1）按照工艺要求测量出施工线的位置，放好施工线

（2）铺装时由场地一侧开始，按场地宽度一次性刮胶。

（3）刮胶时速度均匀，及时对露底、凹陷、凸起处进行补胶或刮平。

（4）成胶后，对全场进行检查，以保证面胶铺装的厚度。

（二）．面胶的摊铺：

（1）刮胶时尽量缩短每一桶胶液的间隔时间，使成胶速度均匀一致。

（2）时刻观察胶面的厚度。
（3）刮面胶，在面胶未固化前，撒上塑胶颗粒，待其完全固化后，将多余面胶粒清扫干净。
（4）喷胶,确保颗粒不脱落。
（三）．工艺线喷划：

按照现行的篮球运动场地设施标准准确测量出工艺线的位置，然后用聚氨酯漆喷刷。

第四章 施工组织机构：
1、项目管理机构图
项目经理（兼HSE总负责人）：1人

质量负责人：1人

HSE负责人：1人
技术负责人：1人

普工组人

2、主要人员信息
序号
姓名
岗位（职务）
工龄
持证情况
备注
1
刘志
项目经理

良好

2
马雄
技术负责人

良好

3
胡刚
施工员
8年
良好

4

5

3、机具准备
序号
名称
型号规格
单位
数量
附 注
1
卷尺
JLP-5
个
5

2
小推车

辆
5

3
常见手工工具

若干

4
现场安全保护工具

若干

5
手持破碎机

台
2

6

7

8

9

10

11

12

第五章 安全保证措施、环境保护措施

（一）安全保证措施
1．施工现场的布置复合防火、防爆、防洪、防雷电等安全规定的要求。
2．现场道路平整、坚实、保持畅通，危险地点悬挂按照《安全色》和《安全标志》规定的标牌，施工现场设置警戒维护。
3．施工现场的临时用电符合安全规定。配电箱能防火、防雨、箱内不得存入杂物并设门加锁，专人管理。检修电气设备时停电作业，电源箱或开关握柄挂“有人操作，严禁合闸”的警示牌或设专人看管。
4．施工前，了解周围环境和地下管线情况，熟悉穿越施工范围内的电力、电信通讯、给排水、管道埋设深度，并采取防火措施，做到不明情况、不盲目施工。以免造成重大事故。
5．进行施工现场，人人戴安全帽，严禁重叠施工。
（二）环保措施
1．施工现场划分责任区，派专人负责，明确责任区管理责任。
2．现场设置临时卫生设施，做好现场卫生管理工作，生活垃圾要堆放在制定地点，按规定及时清理。
3．对全员职工进行文明施工重点教育，提高文明施工意识。
第六章 应急预案
1、发生人身伤害
①立即将伤者抬离警戒线以外，同时向各级领导汇报；
②就地进行伤口的包扎、止血；
③伤势严重的应该先进行止血，拨打当地急救电话120；
④立即组织人将伤者送往附近的医院救治。
2、发生火灾、爆炸事故：
在作业过程中如发生火灾事故时，应立即启动本急预案
①站内应根据火情发生的部位对工艺流程进行检查、确认，切断相关流程，并对相邻管道、容器放空，防止事态扩大，同时向各级领导汇报；
②现场指挥人员组织作业人员利用现场现有的消防器材和设施进行灭火，并对相邻的管道、容器、设备进行喷淋降温；
③如事态无法控制时，拨打当地火警电话119；
④当火情仍不能得到控制或者或请继续扩大时，现场指挥人员应立即组织人员逃离或疏散；
⑤根据具体情况，启动相应级别预案 。

第七章 施工注意事项
一．聚氨酯塑胶材料的施工过程中最怕水、胶浆在初步固化前碰到一滴水珠就会产生一个大的气泡，因此施工人员在高温条件下作业要准备毛巾擦汗。铺胶面时一定掌握天气情况并要做好防止突降阵雨的应急措施。铺胶时间要避开早晨大气中和地面湿度较大的时候，即使在天气晴朗的正常工作日，一般最好在上午九点以后正式进行塑胶篮球场铺装。

二．胶面的实铺厚度是指从胶底至表层胶粒的中心，一般从两方面控制。首先经过立模进行厚度尺寸的预检，对基层局部高出的地方进行修砍或锤击进行夯低。如果高出不多，可采用平刮尺上加卡具离模刮浆来保证厚度，平均厚度在5MM。

三．防止胶面铺筑后局部发生起泡脱壳，对于基层密实度要严格控制，防止水泥基础层自身嵌挤不实，脱壳脱层，致使粘结力差，表面气化，胶面被拉断。基层密实度不够的地方，能够采用钻头打孔，灌胶（橡胶钉）的方法进行加固。

四．为保证平整度、坡度，模条钉好后，用水平仪进行模拟校正，基层个别高的地方，先加以整平，个别低的地方，用胶填平。

五． 被柴油污染和腐蚀的基础部位坚决挖掉，用胶填平。

第八章 维护与保养
一．塑胶场，适合普通运动鞋、训练鞋、橡胶帆布鞋或软橡胶鞋。
二．塑胶场上禁止一切车辆行驶，塑胶篮球场上避免机械剧烈冲击和摩擦。
三．塑胶场边缘应加保护，不得任意剥动，如发现损坏应及时修补。
四．避免接触有机溶剂、化学物品。
五．保持清洁，能够用水冲洗，粘上油污可用10％氨水或洗涤剂擦洗干净。
六．禁止吸烟乱投烟蒂、口香糖或含糖饮料。
