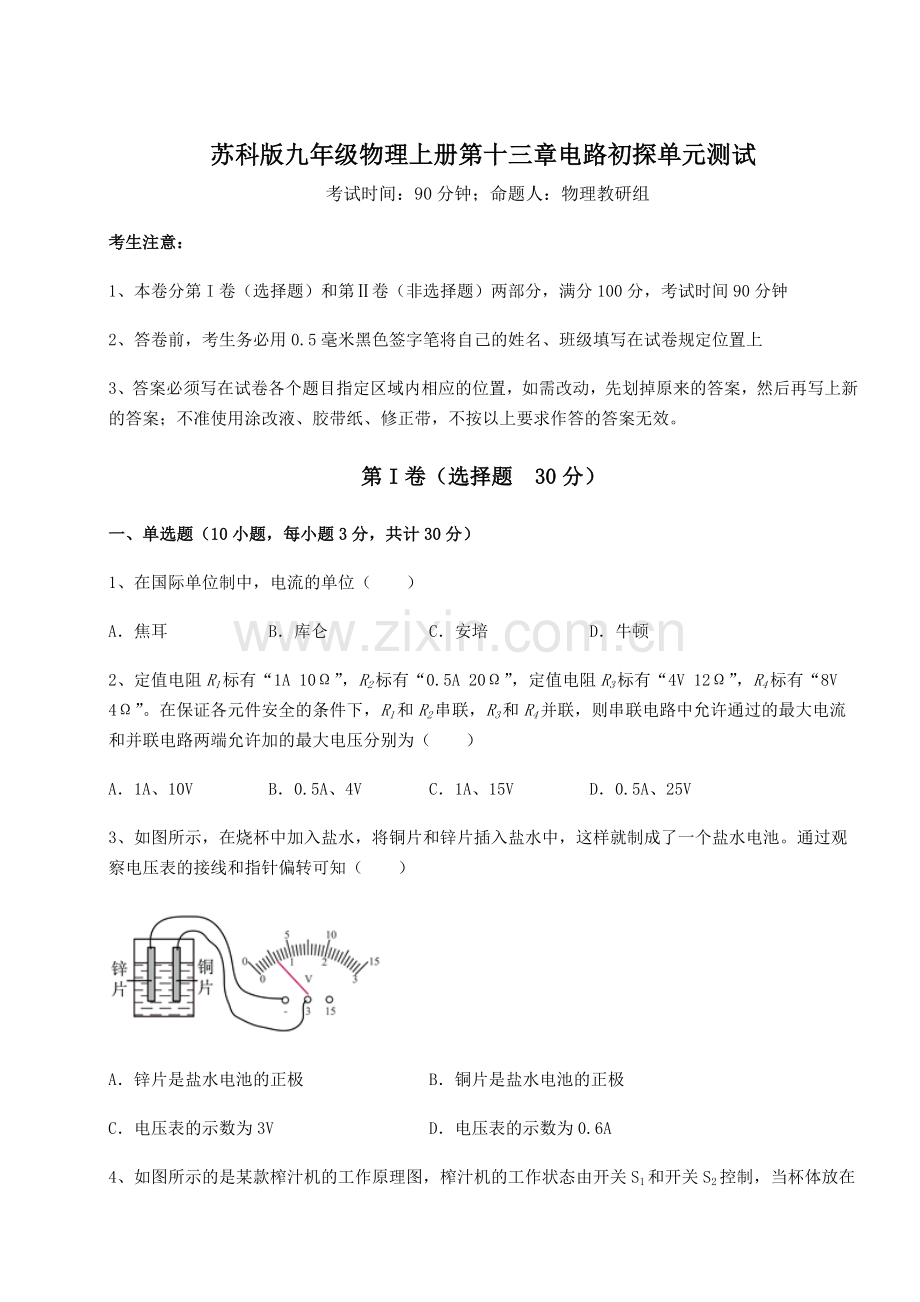

苏科版九年级物理上册第十三章电路初探单元测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、在国际单位制中，电流的单位（　　）
A．焦耳 B．库仑 C．安培 D．牛顿
2、定值电阻R1标有“1A 10Ω”，R2标有“0.5A 20Ω”，定值电阻R3标有“4V 12Ω”，R4标有“8V 4Ω”。在保证各元件安全的条件下，R1和R2串联，R3和R4并联，则串联电路中允许通过的最大电流和并联电路两端允许加的最大电压分别为（　　）
A．1A、10V B．0.5A、4V C．1A、15V D．0.5A、25V
3、如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这样就制成了一个盐水电池。通过观察电压表的接线和指针偏转可知（　　）

A．锌片是盐水电池的正极 B．铜片是盐水电池的正极
C．电压表的示数为3V D．电压表的示数为0.6A
4、如图所示的是某款榨汁机的工作原理图，榨汁机的工作状态由开关S1和开关S2控制，当杯体放在主机上时S1自动闭合，指示灯亮起；再闭合S2，电动机工作启动榨汁。下列电路图符合上述要求的是（　　）
A． B． C． D．
5、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）

A．由图可以看出，连接前A带正电荷，B带负电荷
B．由图只能看出，连接前A、B都带电，不能判断带哪种电荷
C．接通时，A中的自由电子通过金属棒流向B，B金属箔的张角增大
D．接通时，金属棒中电流方向是从A流向B，A金属箔的张角减小
6、初中物理中有许多物理知识可以用简洁生动的语言来描述。下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（　　）
A．灯泡串联——一荣俱荣，一损俱损
B．开关——在电路中我最重要，我一定是“老大”
C．灯泡并联——独立工作，互不干涉和影响
D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用
7、现在大型商场超市都采用了自助收银机系统。原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。图中符合该设计的电路图是（　　）
A． B．
C． D．
8、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）

A．1.5A·0.3A B．0.3A·1.2A
C．1.2A·0.3A D．0.3A·1.5A
9、电路中只有两盏灯，测得它们的电压分别是2.2V和3.8V，可知两灯的连接方式是（　　）
A．一定是串联 B．一定是并联 C．串联、并联都有可能 D．无法判断
10、如图是一种键盘清洁器，工作状态有两个开关控制，开关S1只控制小灯泡，开关S2只控制电动机，图中所示的四个电路，能实现上述控制的是（　　）

A． B．
C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、细心的可可同学发现公路上的路灯总是同时亮，同时熄灭的，应用所学知识告诉可可路灯的连接方式是_______；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是_______。
2、在①玻璃、②大地、③纯水、④硅、⑤橡皮、⑥铅笔芯、⑦食盐水，这些物质中，通常情况下属于导体的有______（填序号）；通常情况下属于绝缘体的有______（填序号）；大量事实表明，______的电压才是对人体安全的电压。
3、图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。

（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______，否则是另一种连接方式；
（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯泡的电流可能是______A，也可能是______A。
4、给电动车充电过程中，车载蓄电池相当于______（选填“用电器”或“电源”）。将与玻璃棒摩擦后的丝绸靠近带负电的轻质小球时会相互______（选填“排斥”或“吸引”）。
5、如图所示，电源电压保持不变，将开关S由闭合状态变为断开状态，则电流表的示数将______。（选填“变大”、“变小”或“不变”）

三、计算题（5小题，每小题10分，共计50分）
1、如图所示的电路，电流表A的示数是1.5A，电流表A1的示数是0.8A，则
（1）则通过灯泡L1的电流是多少安？
（2）通过L2的电流是多少？

2、如图所示电路，开关闭合后，电流表A1示数为1.2A，电流表A2示数为0.8A，电压表V的示数为6V，求：
（1）在图中标出电压表V和电流表A2两端接线柱的极性；
（2）电源电压多大？
（3）通过灯L1的电流是多少？

3、在如图所示的电路中，和为两只灯泡，当开关闭合后电流表、的示数分别为0.5A和0.2A，电压表V的示数为3V，求：
（1）灯泡和两端的电压分别是多少?
（2）电源电压是多少?
（3）流过灯泡和的电流分别是多少?

4、如图是一个实验用玻璃箱中的电路图．进行实验时，有时需要和同时发光，不发光；有时需要和同时发光，不发光。求：
（1）只闭合，表示数为，则表示数为多少？
（2）闭合、、，表示数为，表示数，则表示数为多少？

5、如图所示的电路中，已知通过L1的电流为0.2A，通过L2的电流为0.1A，通过L3的电流为0.4A，求：
（1）电流表A1的示数；
（2）电流表A2的示数；
（3）电流表A3的示数。

-参考答案-
一、单选题
1、C
【解析】
【详解】
A．一切功和能的单位都是焦耳，故A不符合题意；
B．电荷量的单位是库仑，故B不符合题意；
C．安培是著名的物理学家，为纪念其在电学方面的伟大贡献，把电流的单位用安培来表示，故C符合题意；
D．牛顿是著名物理学家，也是经典力学的奠基，为纪念其在力学方面的伟大贡献，将力的单位为N来表示，故D不符合题意。
故选C。
2、B
【解析】
【详解】
串联电路的电流处处相等，已知定值电阻R1标有“1A 10Ω”，即允许通过R1的最大电流为

R2标有“0.5A 20Ω”，即允许通过R2的最大电流为

则R1和R2串联时，电路中允许通过的最大电流为

并联电路中各个支路两端的电压相等，已知定值电阻R3标有“4V 12Ω”，即R3两端的电压最大为

已知R4标有“8V 4Ω”，即R4两端的电压最大为

则R3和R4并联时，电路两端允许加的最大电压为

故ACD不符合题意，B符合题意。
故选B。
3、B
【解析】
【详解】
AB．根据图示可知，电压表的指针正向偏转，因为锌片与电压表的负接线柱相连，所以锌片为盐水电池的负极，则铜片是盐水电池的正极，故A错误，B正确；
CD．电压表的量程为0~3V，分度值为0.1V，示数为0.6V，故CD错误。
故选B。
4、B
【解析】
【详解】
当杯体放在主机上时S1自动闭合，安全指示灯亮起，说明该电路是接通的，即S1能控制灯泡；此时电动机不工作，说明电动机和灯泡是并联的；再闭合S2，电动机启动榨汁，这说明S2和电动机串联在一个支路中，所以开关S1在干路中，故B符合题意，ACD不符合题意。
故选B。
5、C
【解析】
【详解】
AB．由题意知，A带负电，B不带电。由图可知，A金属箔的张角张开，B金属箔张角闭合，所以连接前A带负电荷，B不带电，故AB错误；
CD．因为A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来后，A中的自由电子通过金属棒流向金属箔B，B金属箔的张角增大，A金属箔的张角减小，但由于自由电子带负电荷，电流方向与负电荷的流向相反，所以接通时，金属棒中电流方向是从B流向A。故C正确，D错误。
故选C。
6、B
【解析】
【详解】
A．灯泡串联，灯泡之间相互影响，一荣俱荣，一损俱损，对应关系合理，故A不符合题意；
B．电路由电源、用电器、开关和导线组成，电源提供电能，用电器消耗电能，导线输送电能，开关控制电路，每一个元件都很重要，对应关系不合理，故B符合题意；
C．灯泡并联，灯泡之间互不影响，互不干涉，对应关系合理，故C不符合题意；
D．导线在电路中有输送电流的作用，和水管输送水类似，对应关系合理，故D不符合题意。
故选B。
7、B
【解析】
【详解】
读取数据和消磁是独立的工作的，故为并联，开关S3闭合，这时消磁模块启动工作，说明开关S3与消磁是串联。
A．如图所示，当开关S1闭合，S3闭合才能读取数据，S2闭合才能消磁，与题意不符，故A不符合题意；
B．点击“开始结算”，开关S1闭合，读取数据直接开始工作，读取完毕，支付后S3关闭，消磁才启动，与题意相符，故B符合题意；
C．需要将开关S2闭合后才能读取数据，与开关S1闭合，无线读取数据模块开始工作相矛盾，故C不符合题意；
D．需要同时闭合S1和S2，读取数据才工作，与开关S1闭合，无线读取数据模块开始工作相矛盾，故D不符合题意。
故选B。
8、C
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数I＝1.5A；
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数I2＝0.3A；
则灯L1中的电流

故选C。
9、A
【解析】
【详解】
由并联电路的电压特点可知，若两灯并联，则无论两灯规格是否相同，则两灯电压均相等，而由题意可知，两灯电压不相等，故可知两灯一定不是并联，即一定是串联，故A符合题意，BCD不符合题意。
故选A。
10、C
【解析】
【详解】
由开关S1只控制小灯泡，开关S2只控制电动机可知，S1与小灯泡串联，S2与电动机串联，故C符合题意，ABD不符合题意。
故选C。
二、填空题
1、 并联 串联
【解析】
【详解】
[1]串联电路中电流只有一个路径，用电器相互影响，一个用电器损坏，其它用电器都不能工作；并联电路中，电流路径由多条，用电器互不影响。路灯虽然同时亮、同时灭，但任一路灯损坏，其他路灯仍能工作，所以是并联的。
[2]开关控制电灯的通断，必须把开关与它控制的电灯串联。
2、 ②⑥⑦ ①③⑤ 不高于36V
【解析】
【详解】
[1]通常情况下容易导电的属于导体。有②⑥⑦。
[2]通常情况下不容易属于绝缘体。有①③⑤。
[3]大量事实表明不高于36V的电压才是对人体安全的电压。
3、 并联 0.24 0.12
【解析】
【详解】
（1）[1]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系。
（2）[2]由图乙可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.24A；如果两灯串联，因为串联电路电流处处相等，所以通过两个灯泡的电流均为0.24A，如果两灯泡并联，则电流表测量的是干路的电流，由题干可知，两个灯泡相同，通过两个灯泡的电流也相同，并联电路各支路电流等于干流之和，则流过每个灯泡的电流为干路电流的一半，即0.12A。
4、 用电器 排斥
【解析】
【详解】
[1]给电动车充电时，车载蓄电池消耗电能获得化学能，因此，车载蓄电池充电时相当于用电器。
[2]丝绸与玻璃棒摩擦，玻璃棒带正电，则丝绸带负电，靠近带负电的轻质小球时，由于它们是同种电荷，所以会互相排斥。
5、变小
【解析】
【详解】
开关S闭合时，该电路为并联电路，电流表测量通过干路的电流；开关S断开后，由于并联电路相互不影响，R仍然接入电路中，灯泡断路，经过灯泡的电流变为0，由并联电路的电流规律可知，电路中的电流变小，即电流表示数变小。
三、计算题
1、（1）0.8A；（2）0.7A
【解析】
【详解】
解：（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，因此通过灯泡L1的电流I1=0.8A。
（2）电流表A测干路电流，干路电流I=1.5A；因为并联电路中干路电流等于各支路电流之和，所以通过L2的电流
I2=I-I1=1.5A-0.8A=0.7A
答：（1）通过L1的电流是0.8A；
（2）通过L2的电流是0.7A。
2、（1）

（2）6V；（3）0.4A
【解析】
【详解】
解：（1）电压表及电流表都电流由正接线柱，负接线柱流出，作图如下：

（2）由电路图知，两灯并联在电路中，电压表测电源电压，所以电源电压
U=6V
（3）由电路图知，电流表A1测干路的电流，A2测灯L2的电流，据并联电路的电流特点知，通过灯L1的电流
I1=I-I2=1.2A-0.8A=0.4A
答：（1） ；
（2）电源电压为6V；
（3）通过L1的电流是0.4A。
3、（1）3V，3V；（2）3V；（3）0.3A，0.2A
【解析】
【详解】
解：（1）由电路图可知，和并联，电压表测量的是两端的电压，由并联电路电压规律可知，两端的电压等于或者电源两端的电压，所以灯泡和两端的电压

（2）电源电压

（3）电流表测量的是干路的电流，即，电流表测量的是的电流，所以流过灯泡的电流，由串联电路电流的规律可知，流过灯泡的电流

答：（1）灯泡和两端的电压分别是3V、3V；
（2）电源电压是3V；
（3）流过灯泡和的电流分别是0.3A和0.2A。
4、（1）0.36A；（2）0.9A
【解析】
【分析】
【详解】
[1]只闭合， L2与L1串联，由串联电路电流处处相等知，流过A2的电流为

[2]闭合、、，L2与L3并联，L1被短路，表测干路电流，测流过L2的电流，测流过L3的电流，由并联电路电流特点可知的示数为

5、（1）0.7A；（2）0.5A；（3）0.4A
【解析】
【详解】
解：（1）（2）（3）由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；根据并联电路电流规律可知：通过灯L3的电流I3＝0.4A，则电流表A3的示数为0.4A；电流表A2的示数为
IA2＝I2+I3＝0.1A+0.4A＝0.5A
电流表A1的示数为
IA1＝I1+I2+I3＝0.2A+0.1A+0.4A＝0.7A
答：（1）电流表A1的示数为0.7A；
（2）电流表A2的示数0.5A；
（3）电流表A3的示数0.4A。
