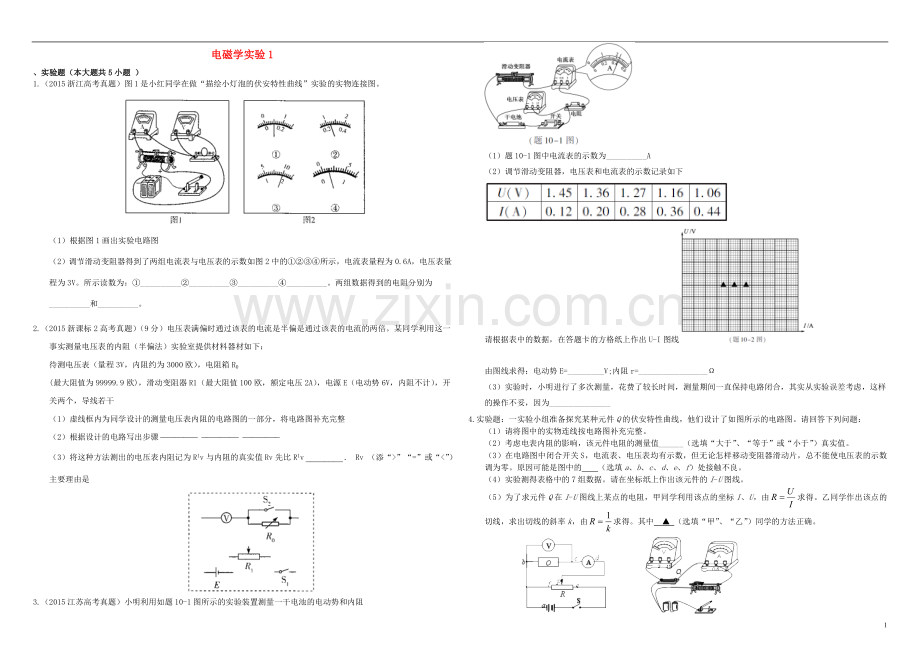

电磁学实验1
、实验题（本大题共5小题 ）
1.（2015浙江高考真题）图1是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图。
（1）根据图1画出实验电路图
（2）调节滑动变阻器得到了两组电流表与电压表的示数如图2中的①②③④所示，电流表量程为0.6A，电压表量程为3V。所示读数为：①__________②__________③__________④__________。两组数据得到的电阻分别为__________和__________。
2.（2015新课标2高考真题）（9分）电压表满偏时通过该表的电流是半偏是通过该表的电流的两倍。某同学利用这一事实测量电压表的内阻（半偏法）实验室提供材料器材如下：
待测电压表（量程3V，内阻约为3000欧），电阻箱R0
(最大阻值为99999.9欧)，滑动变阻器R1（最大阻值100欧，额定电压2A），电源E（电动势6V，内阻不计），开关两个，导线若干
（1）虚线框内为同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整
（2）根据设计的电路写出步骤
（3）将这种方法测出的电压表内阻记为R1v与内阻的真实值Rv先比R1v Rv （添“>”“=”或“<”）主要理由是
3.（2015江苏高考真题）小明利用如题10-1图所示的实验装置测量一干电池的电动势和内阻
（1）题10-1图中电流表的示数为__________A
（2）调节滑动变阻器，电压表和电流表的示数记录如下
请根据表中的数据，在答题卡的方格纸上作出U-I图线
由图线求得：电动势E=_________V;内阻r=_________________Ω
（3）实验时，小明进行了多次测量，花费了较长时间，测量期间一直保持电路闭合，其实从实验误差考虑，这样的操作不妥，因为_______________
4.实验题：一实验小组准备探究某种元件Q的伏安特性曲线，他们设计了如图所示的电路图。请回答下列问题：
（1）请将图中的实物连线按电路图补充完整。
（2）考虑电表内阻的影响，该元件电阻的测量值______（选填“大于”、“等于”或“小于”）真实值。
（3）在电路图中闭合开关S，电流表、电压表均有示数，但无论怎样移动变阻器滑动片，总不能使电压表的示数调为零。原因可能是图中的 （选填a、b、c、d、e、f）处接触不良。
（4）实验测得表格中的7组数据。请在坐标纸上作出该元件的I-U图线。
（5）为了求元件Q在I-U图线上某点的电阻，甲同学利用该点的坐标I、U，由求得。乙同学作出该点的切线，求出切线的斜率k，由求得。其中 ▲ （选填“甲”、“乙”）同学的方法正确。
序号
电压/V
电流/A
1
0.00
0.00
2
0.40
0.02
3
0.80
0.05
4
1.20
0.12
5
1.60
0.20
6
2.00
0.31
7
2.40
0.44
5.（1）下列关于误差的说法中，正确的是（ ）
A．用螺旋测微器测金属丝直径，最后一位数不同人估读的数字不同，这是偶然误差
B．在“探究加速度a和合外力F关系”实验中，作出的a-F图线在F很大时出现斜率减小的情况，这是因为数据不够精确造成的，属于偶然误差
C．伏安法测定电源的电动势和内阻，发现测出的电动势和内阻都偏小，这是系统误差
D．偶然误差偏大和偏小的机会比较接近，可以用取平均值的方法来减小它，系统误差是由仪器结构缺陷、实验方法不完善造成的，通过改进仪器和谨慎操作，可杜绝这两种误差。
（2）在测量电源的电动势和内阻的实验中，由于所用的电压表（视为理想电压表）的量程较小，某同学设计了如图所示的实物电路．
①实验时，应先将电阻箱的电阻调到 ___．（选填“最大值”、“最小值”或“任意值”）
②改变电阻箱的阻值R，分别测出阻值R0=10的定值电阻两端的电压U，下列两组R的取值方案中，比较合理的方案是__________．
（选填“1”或“2”）
③根据实验数据描点，绘出的图像是一条直线．若直线的斜率为k，在坐标轴上的截距为b，则该电源的电动势E=______，内阻r=______．（用k、b和R0表示）
0.2016万卷作业卷（三十八）答案解析
1.【答案】（1）如图
（2）①0.10A、②0.24A、③2.00V、④0.27V。和，如填为和也行
【解析】（1）从实物图中可知电压表测量灯泡两端电压，电流表采用外接法，滑动变阻器采用分压接法，故电路图如图所示
(2)由实物图可知，电流表接的是0．6 A的量程，电压表接的是3 V的量程，因此①的读数为0．02 A×5=0．10 A，②的读数为0．02 A×12=0 24 A，③的读数为0．1 V X 20．0=2．00 V，④的读数为0 1 V×2 7=0 27 V。
两组数据得到的电阻，
2.【答案】（1）实验电路图如图所示
(2)移动滑动变阻器的滑片，以保证通电后电压表所在支路分压最小(1分)闭合开S、S，调节R，使电压表的指针满偏(1分)保持滑动变阻器滑片的位置不变(1分)断开S，调节电阻箱R使电压表的指针半偏(1分)读取电阻箱所示的电阻值，此即为测得的电压表内阻(1分)
(3)①>(1分)②断开S，调节电阻箱使电压表成半偏状态，电压表所在支路总电阻增大，分得的电压也增大；此时R两端的电压大于电压表的半偏电压，故Rv>R (1分)
【解析】考查考生的实验能力。对电路进行正确的分析是解决问题的关键。
3.【答案】(1)0.44
(2)
1.60 (1.. 62 都算对) 1.2(1.18 ~1.26 都算对)
(3)干电池长时间使用后,电动势和内阻会发生变化,导致实验误差增大.
【解析】(1)电流表的量程是O.6 A，结合指针所指的位置，电流表的示数为0．44 A；
(2)根据表格中的数据描点、连线；图线与纵轴的截距是电动势，大小为1.60 V；图线的斜率的绝对值是内阻，经计算r=1.2Ω。
(3)干电池长时间使用后，电动势和内阻会发生变化，导致误差较大。
4.Q
V
－ 3 15
－ 0.6 3
A
（1）如图
（2）小于
（3）f
（4）如图
（5）甲
5.（1）AC （2）①最大值 ②2 ③；－R0
3
