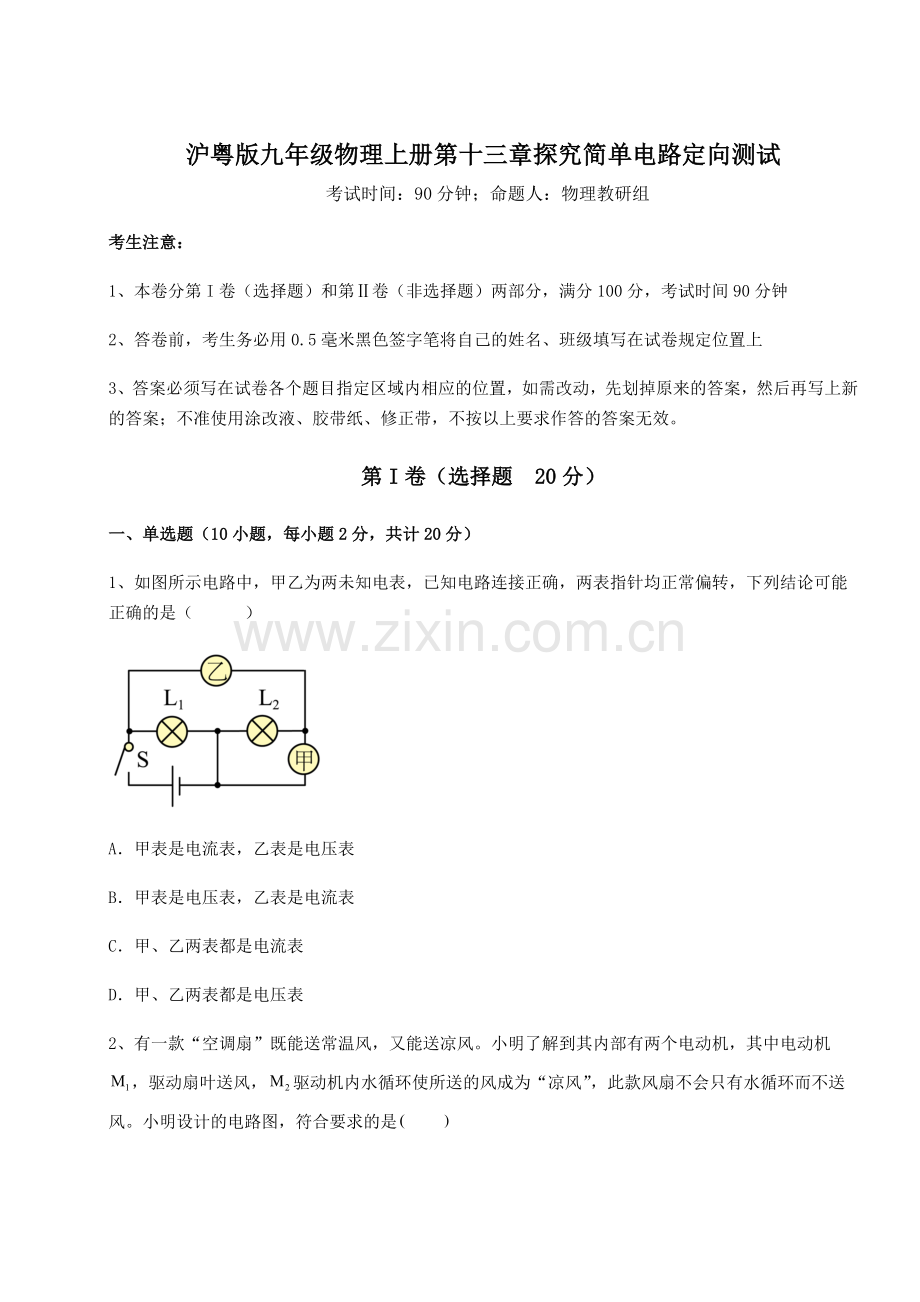

沪粤版九年级物理上册第十三章探究简单电路定向测试 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路中，甲乙为两未知电表，已知电路连接正确，两表指针均正常偏转，下列结论可能正确的是（）A甲表是电流表，乙表是电压表B甲表是电压表，乙表是电流表C甲、乙两表都是电流表D甲、乙两表都是电压表2、有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机，驱动扇叶送风，驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是ABCD3、把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（）A一定是串联B一定是并联C可能是串联也可能是并联D无法确定4、在探究串联电路电压特点时，某同学设计的电路如图所示。对于下列实验过程中出现的现象及分析正确的是（）A开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D开关闭合后，如果电压表示数为零，灯泡L2一定不发光5、青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（）ABCD6、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（）ABCD7、使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（）ABCD8、甲、乙两灯连接在同一电路中，测得通过甲灯的电流是0.3A，通过乙灯的电流是0.5A，则甲、乙两灯的连接方式是（）A一定串联B一定并联C可能串联，也可以并联D以上说法都不对9、下列估测，最接近生活实际的是（）A中学生课桌的高度约8dmB人正常步行的速度约18km/hC九年级物理课本重约10ND家用台灯的额定电流约2A10、下列对生活中常见物理量的估测，符合实际的是（）A教室内课桌的高度约为B一名中学生的质量约为C人体正常体温约为38D家用电冰箱正常工作时的电流约为第卷（非选择题 80分）二、填空题（5小题，每小题4分，共计20分）1、用丝绸摩擦过的玻璃棒靠近吸管的一端，吸管被排斥，则吸管带_电。2、电源是将其他形式的能转化为_能的装置。如图甲所示，闭合开关，小灯泡L1、L2都发光，即电路形成 _（填“通路”“断路”或“短路”）。把导线接在L2的两端，我们看到L2小灯泡熄灭，而小灯泡L1_（填“变亮”、“变暗”或“熄灭”）。乙图中，开关都闭合后只有一个灯泡被短接的是 _（填序号）。3、A、B是两个轻质泡沫小球，C是用丝绸摩擦过的玻璃棒，A、B、C三者之间相互作用时的场景如图所示，由此可判断：小球A_，小球B_。（均选填“一定带正电”、“一定带负电”或“可能不带电”）。4、物理学中规定_定向移动的方向为电流的方向，金属导线中是_的定向移动形成电流的，电路中提供电能的装置是_。5、在图所示的电路中，电源电压为U且保持不变。闭合电键S，发现两小灯都不亮，已知小灯L1、L2中仅有一个出现了故障。电路中的故障可能是：_。为了检测故障，小明用一只完好的小灯L替换L1，闭合电键后，若发现小灯L_（选填“亮”或“不亮”），可判定发生故障的是小灯_（选填“L1”或“L2”）。三、计算题（5小题，每小题8分，共计40分）1、如图所示电路，电源电压恒为6V，闭合开关S后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，滑动变阻器的规格为“202A”，此时滑片的位置处于最大阻值的一半处，求：（1）通过R2的电流；（2）通过R1的电流；（3）R2两端的电压；（4）R1的滑片P移至最左端时，R1的电压。2、如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示；求：（1）L1和L2两端的电压；（2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.6A，电流表A2的示数为1.5A，求此时通过L1的电流和L2两端的电压。3、如图甲所示电路，V1，V2是两只相同的电压表。当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图乙所示，指针刚好对准刻度线位置。则：（1）求灯L1和L2两端的电压及电源电压；（2）若将L1和L2改接为图丙所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时分别通过灯L1和L2的电流以及L1和L2各自两端的电压。4、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：（1）电流表A2和A3的示数；（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数。5、电热直饮机非常普遍，它利用内部的电热丝将水烧开，打开水龙头即可有开水饮用，同时还有保温功能。下图是某学校新安装的电热直饮机，图乙是它的简化电路图（、均为电热丝），各项参数如下表所示。(1)该电热水器处于正常加热状态时的工作电流是多少？(2)电阻丝的阻值是多少？ 电热直饮机参数热水温度：100保温功率：100W热胆容积：11L额定电压：220V加热功率：2200W频率：50Hz四、实验探究（2小题，每小题10分，共计20分）1、小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。（1）连接电路时，开关应 _（选填“断开”或“闭合”）。（2）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是 _；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 _。（3）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进的方法是 _。2、小红在探究“并联电路干路电流与各支路电流的关系”时，找来两盏小灯泡和相关实验器材，并连接好如图所示的电路，请完成下列问题：（1）图中电流表测量的是灯泡_的电流；（选填“L1”或“L2”）（2）用电流表分别测量通过灯泡L1、L2和干路的电流大小，并将数据记入表中，小红仅根据表中的数据得出了“并联电路干路电流等于各支路电流之和”的结论。此实验在设计上存在不足，你认为不足之处是_；请写出改进方法：_。I1/AI2/AI/A0.20.30.5-参考答案-一、单选题1、B【详解】ABCD由电路图可知，若甲为电流表，则会短路，故甲只能为电压表；若乙为电压表，所在的支路断路，因此乙只能为电流表；此时、并联，电流表乙测支路的电流，电压表甲测两端的电压，故ACD错误，B正确。故选B。2、C【详解】A开关闭合，电动机和串联同时工作；、都闭合，电动机被短路不能工作，故A不合题意；B开关闭合，电动机工作，驱动扇叶送风；闭合，电动机工作驱动机内水循环，水循环和送风互不影响，故B不合题意；C开关闭合，电动机工作，驱动扇叶送风；再闭合开关，电动机工作，驱动机内水循环，使所送的风成为“凉风”；若断开，无论是否闭合，电动机都不能工作，故C符合题意；D闭合开关，电动机工作，驱动机内水循环；再闭合开关，电动机工作，驱动扇叶送风，故D不合题意。故选C。3、B【详解】因为串联电路中处处电流相等，而通过甲、乙 两灯的电流为0.32A和0.24A，电流不相等，故甲、乙两盏灯的连接方式一定是并联，故ACD不符合题意，B符合题意。故选B。4、C【详解】A开关闭合后，L1亮，说明有电流，故障类型为短路。短路部分不工作，故L2短路，故A错误；B当只有灯泡L1开路时，整个电路无电流，闭合开关后，电压表到电源为通路，电压表有示数，故B错误；C当只有灯泡L2开路时，整个电路无电流，闭合开关后，电压表到电源为断路，故电压表示数一定为零，故C正确；D开关闭合后，电压表示数为零，可能是L1短路，此时L2可以发光，也可能是L2断路，此时L2不发光，故D错误。选C。【点睛】根据电表示数判断电路故障，首先明确电路连接方式，其次确定各表所测的对象，然后根据有无电流判断故障类型，有电流，短路故障，无电流，断路故障。短路部分不工作且电压为零；电压表有示数说明电压表到电源为通路。5、C【详解】由题，灯只能在夜间有声才能亮，所以两个开光应该串联，因为坏的灯泡不影响其他灯泡，所以灯泡并联，故ABD不符合题意，C符合题意。故选C。6、A【详解】由题意，当启动开关S、定时开关S1或温控开关S2断开时，电烤箱就停止工作，因此启动开关S、定时开关S1或温控开关S2为串联，故A符合题意，故BCD不符合题意。故选A。7、D【详解】同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，说明发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路。A仅闭合定时开关，发热管和电动机串联，它们同时工作，产生热风，故A不符合题意；B发热管和电动机并联，闭合定时开关和温控开关，发热管和电动机同时工作，产生热风，闭合定时开关电动机工作，只闭合温控开关，发热管工作，故B不符合题意；C发热管和电动机并联，温控开关在干路中，定时开关和电动机在一条支路，只闭合定时开关，电动机不会工作，故C不符合题意；D发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路，同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，故D符合题意。故选D。8、B【详解】根据题意可知，通过甲、乙两灯泡的电流不相等，因串联电路的电流处处相等；所以两灯泡一定不是串联，一定为并联。故B符合题意，ACD不符合题意。故选B。9、A【详解】A中学生课桌的高度约8dm故A符合题意；B人正常步行的速度约故B不符合题意；C九年级物理课本重约3N，故C不符合题意；D家用台灯的额定电流约0.2A，故D不符合题意。故选A。10、B【详解】A教室里的课桌低于1m，约为0.75m，即75cm，故A不符合题意；B成年人的质量约为65kg左右，中学生的质量比成年人小一些，约为50kg左右，故B符合题意；C一般人的正常体温是37左右，38属低热，故C不符合题意；D家用电冰箱功率约为200W，则由P=UI可知正常工作电流为故D不符合题意。故选B。二、填空题1、正【详解】用丝绸摩擦过的玻璃棒带正电，将其靠近吸管的一端后，吸管被排斥，则由同种电荷相互排斥可知，吸管也带正电。2、 电 通路 变亮 【详解】1电源是提供电能的装置，即可以将如化学能、机械能、光能、内能等能量通过一定方式转化为电能。2如果用电器能正常工作，表明电流可以从电源正极出发，经过用电器后回到负极，这种情况叫通路。3当把导线接在L2的两端，L2发生短路，电路中的电阻变小，根据欧姆定律，电源电压一定的情况下，电路中电流变大，即通过L1的电流变大，灯L1变亮。4如图乙，中闭合开关后电流可以直接经过L2回到电源的负极，而左边的灯泡因为有一根导线直接接在两端而处在短路位置上，故符合题意；电路两灯都是并联，闭合开关都可发光，故不符合题意，故选。3、 可能不带电 一定带正电【详解】12玻璃棒与丝绸摩擦的过程中会失去电子，所以用丝绸摩擦过的玻璃棒带正电，如图，B球与带正电的玻璃棒排斥，由同种电荷相互排斥，故B一定带正电；A与B相互吸引，可能是异种电荷相互吸引，即A可能带负电；也可能是带电体B吸引轻小物体A，即A也可能不带电。故A可能带负电，也可能不带电。4、 正电荷 自由电子 电源【详解】1电荷的定向移动形成电流；物理学中规定：正电荷定向移动方向为电流方向。2金属中有大量的自由电子，金属导体中的电流是其内部的自由电子定向移动形成的。3电源是将其它形式的能转化为电能的装置，它在电路中是提供电能的。5、 L1断路或L2断路 亮 L1【详解】1闭合电键S，两灯泡串联，发现两小灯都不亮，可能是L1断路或L2断路。23小明用一只完好的小灯L替换L1，闭合电键后，若发现小灯L亮，可判定发生故障的是小灯L1；若发现小灯L不亮，可判定发生故障的是小灯L2。三、计算题1、（1）0.2A；（2）0.4A；（3）6V；（4）6V【详解】解：（1）闭合开关，R1与R2并联，电流表A1测干路的电流，I=0.6A，电流表A1测R2的电流I2=0.2A。（2）由并联电路电流的规律可知通过R1的电流I1=I-I2=0.6A-0.2A=0.4A（3）由并联电路电压的规律可知R2两端的电压U2=U=6V（4）滑片移至左端，R1与R2并联，由并联电路电压的规律可知R1的电压U1=U=6V答：（1）通过R2的电流是0.2A；（2）通过R1的电流是0.4A；（3）R2两端的电压是6V；（4）R1的滑片P移至最左端时，R1的电压是6V。2、（1）1.2V，4.8V；（2）0.9A，6V【详解】解：（1）由图a所示电路图可知，开关闭合，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压等于各部分电压之和，由图乙所示电压表可知，两电压表指针位置相同，则电压表V1的量程为015V，示数为U=6V电压表V2的量程为03V，示数为1.2V；则灯L1两端电压U1=1.2V灯L2两端电压U2=UU1=6V1.2V=4.8V（2）由图c所示电路可知，两灯泡并联，开关闭合，电流表A1测L2支路电流，电流表A2测干路电流，根据并联电路的电流关系可知，通过L1的电流I1=II2=1.5A0.6A=0.9A灯L2并联在电源两端，电源电压为6V，由于并联电路各支路两端电压等于电源电压，则L2两端电压为6V。答：（1）L1两端电压为1.2V，L2两端的电压为4.8V；（2）通过L2的电流为0.9A，L1两端的电压为6V。3、（1）1.2V，4.8V，6V；（2）1.2A，0.3A，都为6V【详解】解：(1)由图甲可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压，所以V1的示数大于V2的示数，V1接量程，示数为6V，电源电压U=6V；V2接量程，示数为1.2V，L1两端的电压 U1=1.2V；由串联电路的特点可知：L2两端的电压 （2）由图丙可知，两灯并联，电流表A2测干路电流，电流表A1测L1的电流，所以L1的电流I1=1.2A；由并联电路电流特点可知：L2的电流 由并联电路电压特点可知答：（1）灯L1两端的电压为1.2V，L2两端的电压为4.8V，电源电压6V；（2）通过灯L1的电流为1.2A，L2的电流为0.3A， L1、L2两端的电压都为6V。4、（1）0.1A，0A；（2）0.4A【详解】解：（1）由电路图可知，当S1闭合、S2和S3都断开时，两灯串联，电流表A1、A2测电路中电流，A3断路，所以A3示数为0A，由图乙可知，电流表所选量程为00.6A，分度值为0.02A，由指针位置可知，电流表A1的示数为0.1A，由串联电路中电流处处相等，所以A2示数与A1示数相同，为0.1A。（2）由电路图知，当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，并联电路中干路电流等于各支路电流之和，所以A1示数为IA1=IA3IA2=0.7A0.3A=0.4A答：（1）电流表A2和A3的示数分别为0.1A、0A；（2）当开关S2和S3闭合，S1断开时，电流表A1的示数为0.4A。5、 (1)10A；(2)462【详解】(1)该电热水器处于正常加热状态时的工作电流是(2)由图乙得：S1、S2同时闭合，R2单独工作，电热水器处于加热状态S1断开、S2闭合，R1与R2串联，电热水器处于保温状态所以答：(1)该电热水器处于正常加热状态时的工作电流是10A；(2)电阻丝的阻值是462。四、实验探究1、 断开 电流表的正、负接线柱接反了 0.24 应该换用不同规格的小灯泡，多做几次实验【详解】（1）1连接电路时，为了保护电路，开关应断开。（2）2他在测量B处的电流时，发现电流表的指针反向偏转，原因是电流表的正、负接线柱接反了。3电流表的量程为00.6A，分度值为0.02A，则电流表的示数为0.24A。（3）4为了得到普遍规律，应该换用不同规格的小灯泡，多做几次实验。2、 L1 实验次数太少，结论不具有普遍性 用不同规格的灯泡多次实验【详解】（1）1如图所示，电流从电池的正极出发，经过开关后分流，一条支路经过灯泡L2，另外一条支路经过电流表、L1后一起回到负极，故电流表与灯泡L1串联，测量灯泡L1的电流。（2）23仅根据表中的数据得出结论，发现表格中的数据只有一组，故不足之处为实验次数太少，结论不具有普遍性，改进的措施为用不同规格的灯泡多次实验。
