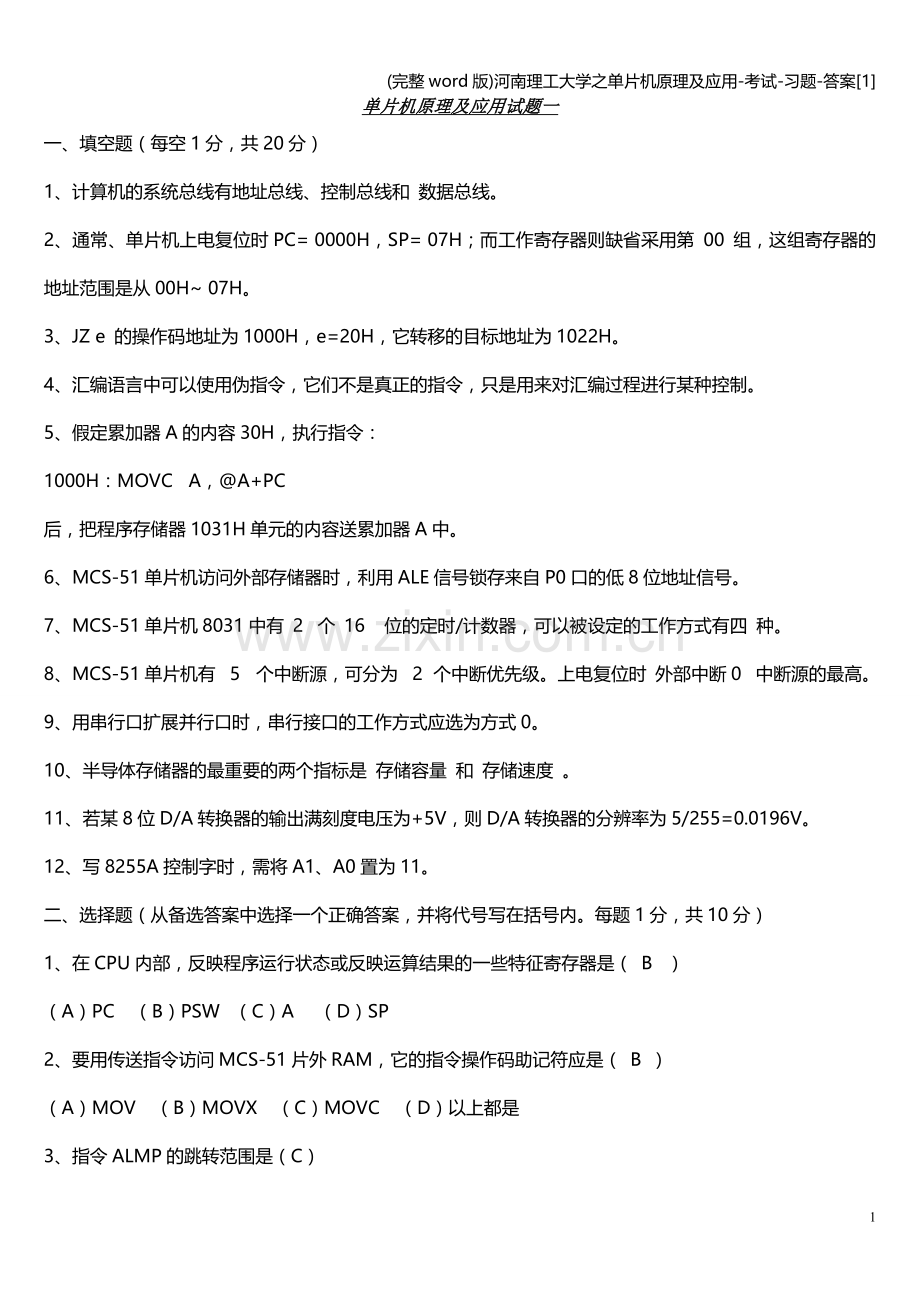

单片机原理及应用试题一
一、填空题（每空1分，共20分）
1、计算机的系统总线有地址总线、控制总线和 数据总线。
2、通常、单片机上电复位时PC= 0000H，SP= 07H；而工作寄存器则缺省采用第 00 组，这组寄存器的地址范围是从00H~ 07H。
3、JZ e 的操作码地址为1000H，e=20H，它转移的目标地址为1022H。
4、汇编语言中可以使用伪指令，它们不是真正的指令，只是用来对汇编过程进行某种控制。
5、假定累加器A的内容30H，执行指令：
1000H：MOVC   A，@A+PC
后，把程序存储器1031H单元的内容送累加器A中。
6、MCS-51单片机访问外部存储器时，利用ALE信号锁存来自P0口的低8位地址信号。
7、MCS-51单片机8031中有 2  个 16   位的定时/计数器，可以被设定的工作方式有四 种。
8、MCS-51单片机有  5   个中断源，可分为  2  个中断优先级。上电复位时 外部中断0  中断源的最高。
9、用串行口扩展并行口时，串行接口的工作方式应选为方式0。
10、半导体存储器的最重要的两个指标是 存储容量 和 存储速度 。
11、若某8位D/A转换器的输出满刻度电压为+5V，则D/A转换器的分辨率为5/255=0.0196V。
12、写8255A控制字时，需将A1、A0置为11。
二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。每题1分，共10分）
1、在CPU内部，反映程序运行状态或反映运算结果的一些特征寄存器是（ B  ）
（A）PC   （B）PSW  （C）A    （D）SP
2、要用传送指令访问MCS-51片外RAM，它的指令操作码助记符应是（ B ）
（A）MOV   （B）MOVX   （C）MOVC   （D）以上都是
3、指令ALMP的跳转范围是（C）
（A）256B   （B）1KB  （C）2KB  （D）64KB
4、要使MCS-51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（ A ）
（A）98H   （B）84H   （C）42H    （D）22H
5、各中断源发出的中断请求信号，都会记在MCS-51系统中的（ B ）
（A）IE  （B）IP   （C）TCON  （D）SCON
6、CPU寻址外设端口地址的方法有两种，一种是统一编址，还有一种是（ C  ）
（A）混合编址   （B）动态编址   （C）独立编址   （D）变址编址
7、下列四条叙述中，有错误的一条是（ A ）
（A）16根地址线的寻址空间可达1MB
（B）内存储器的存储单元是按字节编址的
（C）CPU中用于存放地址的寄存器称为地址寄存器
（D）地址总线上传送的只能是地址信息
8、MCS-51外扩一个8255时，需占用（D） 个端口地址
（A）1个   （B）2个   （C）3个    （D）4个
9、用MCS-51串行口扩展并行I/O口时，串行口工作方式应选择（A）
（A）方式0  （B）方式1  （C）方式2  （D）方式3
10、某种存储器芯片是8KB*4/片，那么它的地址线根数是（ C  ）
（A）        11根  （B）12根  （C）13根  （D）14根
三、           问答题 （每题5分，共20分）
1、MCS-51单片机的时钟周期与振荡周期之间有什么关系？一个机器周期的时序如何划分？
答：时钟周期是单片机最基本的时间单位。机器周期则是完成某一个规定操作所需的时间。一个机器周期为6个时钟周期，共12个振荡周期性，依次表示为S1P1、S1P2、……S6P1、S6P2。

2、MCS-51内部四个并行I/O口各有什么异同？作用是什么？
答：MCS-51单片机共有四个8位双向并行的I/O端口，每个端口都包括一个锁存器、一个输出驱动器和一个输入缓冲器。但这四个端口的功能不全相同，P0口既可作一般I/O端口使用，又可作地址/数据总线使用；P1口是一个准双向并行口，作通用并行I/O口使用；P2口除了可作为通用I/O使用外，还可在CPU访问外部存储器时作高八位地址线使用；P3口是一个多功能口除具有准双向I/O功能外，还具有第二功能。
3、简述MCS-51单片机的中断响应过程。
答：CPU在每个机器周期的S5P2期间顺序采样每个中断源，在下一个机器周期S6区间按优先级顺序查询中断标志，如查询到某个中断定标志为1，将在接下来的机器周期S1期间按优先级进行中断处理，中断系统通过硬件自动将相应的中断矢量地址装入PC，以便进入相应的中断服务程序。一旦响应中断，CPU首先置位相应的中断“优先级触发器”，然后由硬件执行一条长调用指令，把当前的PC值压入堆栈，以保护断点，再将相应的中断服务的入口地址送入PC，于是CPU接着从中断服务程序的入口处开始执行。对于有些中断源，CPU在响应中断后会自动清除中断标志。
4、A/D转换接口中采样保持电路的作用是什么？省略采样保持电路的前提条件是什么？
答：A/D转换接口中采样保持电路的作用是：能把一个时间边续的信号变换为时间离散的信号，并将采样信号保持一段时间。
    当外接模拟信号的变化速度相对于A/D转换速度来说足够慢，在转换期间可视为直流信号的情况下，可以省略采样保持电路。
四、阅读或编写程序
1、阅读下列程序段并回答问题 。1）、该程序执行何种操作?  2）、已知初值（60H）=23H，（61H）=61H，运行程序后（62H）=？           (7分)
   CLR  C
   MOV  A，#9AH
   SUBB  A，60H
   ADD A，61H
   DA  A
   MOV  62H，A
    答： 1）、该程序是单字节BCD码运算，是将（61H）—（60H）→62H
         2）、（62H）=38H
2、编写一程序将片外数据存储器中7000H~70FFH单元全部清零。  (8分)
         ORG  1000H
MOV  DPTR，#7000H
CLR  A
MOV  R0，A
LOOP：MOVX @DPTR,A
DJNZ R0,LOOP
JMP  $S
五、MCS-51单片机外扩展一片8255，画出系统电路原理图，写出地址分布。（15分）
8255A可以直接与MCS-51单片机进行接口，其连接图如图所示。8255A的A0、A1分别接地址总线的A0、A1，片选端 接P2.7口，因此8255A PA口地址为7FFCH、PB口地址为7FFDH、PC口地址为7FFEH、控制口地址为7FFFH。
六、编写交通灯控制程序。在十字路口东西南北各设置红、黄、绿三种信号灯，东西方向(A线)通车时，东西方向绿灯亮、南北方向(B线)红灯亮；东西方向通车时间（30秒）到后，东西方向的绿灯亮，黄灯亮3秒，之后由东西方向切换到南北方向通车，此时东西方向黄灯灭，红灯亮，南北方向红灯灭、绿灯亮，南北方向开始通车。通车时间（60秒）到后，南北方向的绿灯亮，黄灯亮3秒，之后由南北方向切换到东西方向通车，如此循环。（20分）
        ORG  2000H
MAIN：  MOV P1，#0CH；A线放行、B线禁止
MOV R7，#19H；延时秒数
MAIN1： LCALL DELAY；1秒延时子程序
DJNZ  R7，MAIN1
MOV P1，#0AH；A线警告、B线禁止
MOV R7，#05H；延时秒数
MAIN2： LCALL DELAY；1秒延时子程序
DJNZ  R7，MAIN2
MOV P1，#21H；A线禁止、B线放行
MOV R7，#19H；延时秒数
MAIN3： LCALL DELAY；1秒延时子程序
DJNZ  R7，MAIN3
MOV P1，#11H；A线放行、B线警告
MOV R7，#05H；延时秒数
MAIN4： LCALL DELAY；1秒延时子程序
DJNZ  R7，MAIN4
AJMP MAIN
1秒延时子程序：
       ORG  2100H
DEY1S：MOV R1，#02H；
LOOP3：MOV R2，#C8H；
LOOP2：MOV R3，#FAH；
LOOP1：NOP
NOP
NOP
DJNZ  R3，LOOP1
DJNZ  R2，LOOP2
DJNZ  R1，LOOP3
RET

试题二
一、填空（每空 2 分，共 40 分）
1、MCS-8051系列单片机字长是 8 位，有 40 根引脚，96系列字长是 16 位。单片机的特点有体积小、价格低、功能全 。
2、8051单片机的存储器的最大特点是 指令存储器与数据存储器分开编址 ，Px并行口的地址是与 数据 存储器统一编址的，或者说属于该存储器。
3、8051最多可以有 4 个并行输入输出口，最少也可以有1个并行口，即 P1 。P3常需复用作串行通信、外部中断、外部计数脉冲 和读写控制信号。
4、ALE信号的作用是 低8位地址锁存  。
5、8051复位后，PC= 0 H。若希望从片内存储器开始执行，EA脚应接 高 电平，PC值超过 0FFF H时，8051会自动转向片外存储器继续取指令执行。
6、8051的C/T是 加 （加或减）计数的。
7、8051的中断向量表在 3 H、 0B H和13H、1BH、23H。
8、MOV A，40H 指令对于源超作数的寻址方式是直接 寻址。
9、指令JB 0A7H，ABC的作用是 若P2口的第7位为1则跳转到ABC 。（0A7H是P2.7的地址）10、将CY与A的第0位的非求或的指令是 ORL C，/ACC.0 ，若原A=0，执行后A= 0 。
2、已知A = 0F8H，当执行ADD A，#0A9H指令后，PSW中的OV、CY、AC、P各为多少？若是有符号数，A中的结果用十进制表示是多少？（共 5 分）
[解答] OV：0、CY：1、AC：1、P：1 A：-95
3、在两个8051间用模式2进行串行通信，A机并行采集外部开关的输入，然后串行传输给B机；B机接收后并行输出控制LED发光。画出连接示意图，写出完整的程序。（共 15 分）
A机程序 ORG 0000H
AJMP START
ORG 4100H
START：MOV P1,#0FFH
MOV SCON,#80H
AGAIN1:MOV SBUF,P1
JNB TI,$
CLR TI
SJMP AGAIN1
END
B机程序 ORG 0000H
AJMP START
ORG 4100H
START：MOV SCON,#90H
AGAIN1:JNB RI,$
MOV P1,SBUF
CLR RI
SJMP AGAIN1
END
4、将8051外部扩展2K EPROM，同时扩展16K RAM作数据存储器，采用的2716是2K的EPROM芯片，6264是8K的RAM芯片，74LS373是8位锁存器。请画出连接示意图。要求画出8051的数据、地址、ALE、PSEN、RD、WR信号；锁存器的数据入D、数据出Q、锁存控制G、OE；2716的A、数据O、片选CE、输出使能OE；6264的A、D、CE、OE、WE。最后写出各片的地址范围。（共 12 分）
数据线8根从P1直接到2716的O、两片6264的D；
    地址线低8位从P0经锁存器后到各片内地址口，高8位从P2出0-2三位直接到2716的地址口，
0-4五位直接到两片6264内P2.5接一片6264的CE，经非门后接另一片6264；
ALE接锁存器的G，锁存器OE接地，PSEN接2716的OE，WR接6264的WE，RD接OE。
2716：0-7FFH，6264：0-1FFFH，2000H-3FFFH
5、编写一段子程序，将二位压缩的BCD码转换为二进制数，入口、出口均是A。若是非法的BCD码，则A返回值为255。（共10分）
6、用8051输出控制8个LED从LED1到LED8、再到LED1…，每次一个LED发光，并不断循环。一个开关控制引起中断，电平触发，中断后8个LED一起闪5下，然后恢复前面的循环。画出连接示意图，写出完整的程序。(软件延时用循环5*126*200次控制)(共10分)
五、SUBP：MOV R1，A
ANL A， #0F0H
SWAP A
CJNE A, #10, NEXT1
NEXT1：JNC ERROR
MOV B， #10
MUL AB
<DIV
六、 ORG 0000H
LJMP START
ORG 3H
LJMP INT00
START：SETB EA
SETB EX0
CLR IT0
MOV A， #1
AGAIN：MOV P1，A
ACALL DELAY
RL A
SJMP AGAIN
DELAY：MOV R1，#5
LOOP1：MOV R2，#200
LOOP2：MOV R3，#126
DJNZ R3，$
DJNZ R2，LOOP2
DJNZ R1，LOOP1
RET
INT00：PUSH ACC
PUSH 1
PUSH 2
PUSH 3
MOV R4，#5
AGAIN：MOV P1，#0FFH
ACALL DELAY
MOV P1，#0
ACALL DELAY
DJNZ R4，AGAIN
POP 3
POP 2
POP 1
POP ACC
RETI
END
7、简单叙述8051的C/T0的四种工作模式和串行通信的四种工作模式。（共 8 分）
C/T0的模式
0：13位计数器；
1：16位计数器；
2：8位循环计数器；
3：2个独立的8位计数器
串行通信模式
0：同步移位寄存器；
1：波特率可变的8位两机异步通信；
2：波特率固定的9位可多机的异步通信；
3：波特率可变的9位可多机的异步通信。
试题三
1、填空（每空 2 分，共 40 分）
1、MCS-8051系列单片机字长是 8 位，有 40 根引脚，96系列字长是 16 位。单片机的特点有 体积小、价格低、功能全 。
2、8051单片机的存储器的最大特点是 指令存储器与数据存储器分开编址 ，Px并行口的地址是与 数据 存储器统一编址的，或者说属于该存储器。
3、8051最多可以有 4 个并行输入输出口，最少也可以有1个并行口，即 P1 。P3常需复用作 串行通信、外部中断、外部计数脉冲 和读写控制信号。
4、ALE信号的作用是 低8位地址锁存 。
5、8051复位后，PC= 0 H。若希望从片内存储器开始执行，EA脚应接 高 电平，PC值超过 0FFF H时，8051会自动转向片外存储器继续取指令执行。
6、8051的C/T是 加 （加或减）计数的。
7、8051的中断向量表在 3 H、 0B H和13H、1BH、23H。
8、MOV A，40H 指令对于源超作数的寻址方式是 直接 寻址。
9、指令JB 0A7H，ABC的作用是 若P2口的第7位为1则跳转到ABC 。（0A7H是P2.7的地址）
10、将CY与A的第0位的非求或的指令是 ORL C，/ACC.0 ，若原A=0，执行后A= 0 。
2、已知A = 0F8H，当执行ADD A，#0A9H指令后，PSW中的OV、CY、AC、P各为多少？若是有符号数，A中的结果用十进制表示是多少？（共 5 分）
[解答] OV：0、CY：1、AC：1、P：1 A：-95
3、在两个8051间用模式2进行串行通信，A机并行采集外部开关的输入，然后串行传输给B机；B机接收后并行输出控制LED发光。画出连接示意图，写出完整的程序。（共 15 分）
A机程序 ORG 0000H
AJMP START
ORG 4100H
START：MOV P1,#0FFH
MOV SCON,#80H
AGAIN1:MOV SBUF,P1
JNB TI,$
CLR TI
SJMP AGAIN1
END
B机程序 ORG 0000H
AJMP START
ORG 4100H
START：MOV SCON,#90H
AGAIN1:JNB RI,$
MOV P1,SBUF
CLR RI
SJMP AGAIN1
END
4、将8051外部扩展2K EPROM，同时扩展16K RAM作数据存储器，采用的2716是2K的EPROM芯片，6264是8K的RAM芯片，74LS373是8位锁存器。请画出连接示意图。要求画出8051的数据、地址、ALE、PSEN、RD、WR信号；锁存器的数据入D、数据出Q、锁存控制G、OE；2716的A、数据O、片选CE、输出使能OE；6264的A、D、CE、OE、WE。最后写出各片的地址范围。（共 12 分）
数据线8根从P1直接到2716的O、两片6264的D；
地址线低8位从P0经锁存器后到各片内地址口，高8位从P2出0-2三位直接到2716的地址口，
0-4五位直接到两片6264内P2.5接一片6264的CE，经非门后接另一片6264；
ALE接锁存器的G，锁存器OE接地，PSEN接2716的OE，WR接6264的WE，RD接OE。
2716：0-7FFH，6264：0-1FFFH，2000H-3FFFH
5、编写一段子程序，将二位压缩的BCD码转换为二进制数，入口、出口均是A。若是非法的BCD码，则A返回值为255。（共10分）
6、用8051输出控制8个LED从LED1到LED8、再到LED1…，每次一个LED发光，并不断循环。一个开关控制引起中断，电平触发，中断后8个LED一起闪5下，然后恢复前面的循环。画出连接示意图，写出完整的程序。(软件延时用循环5*126*200次控制)(共10分)
五、SUBP：MOV R1，A
ANL A， #0F0H
SWAP A
CJNE A, #10, NEXT1
NEXT1：JNC ERROR
MOV B， #10
MUL AB
XCH A， R1
ANL A， #0FH
CJNE A， #10，NEXT2
NEXT2：JNC ERROR
ADD A， R1
RET
ERROR：MOV A，#255
RET
六、 ORG 0000H
LJMP START
ORG 3H
LJMP INT00
START：SETB EA
SETB EX0
CLR IT0
MOV A， #1
AGAIN：MOV P1，A
ACALL DELAY
RL A
SJMP AGAIN
DELAY：MOV R1，#5
LOOP1：MOV R2，#200
LOOP2：MOV R3，#126
DJNZ R3，$
DJNZ R2，LOOP2
DJNZ R1，LOOP1
RET
INT00：PUSH ACC
PUSH 1
PUSH 2
PUSH 3
MOV R4，#5
AGAIN：MOV P1，#0FFH
ACALL DELAY
MOV P1，#0
ACALL DELAY
DJNZ R4，AGAIN
POP 3
POP 2
POP 1
POP ACC
RETI
END
一、 填空与说明题
1、8051单片机的内部硬件结构包括了： 、 、 、
以及片内数据储存器、片内程序储存器、并行I/O 位出力器等部件，这些部件通过 相连接。
2、MCS-51单片机的PO-P4口，其中的PO口和P2口除了可以进行数据的输入、输出外，通常还用来构件系统的 和 在PO～P4口中， 位真正的双向口， 为准双向口。
3、请说明MCS-51单片机程序状态字PSW中的各位的含义。
CY AC FO RS1 RS0 OV / P
CY:
AC:
FO:用户标志位
RS1、RS0:工作积存器区选择位
OV:
P:
4、单片机系统中经常采用的地址择码技术包括 方法和 方法。
5、INTEL8279是一种专用于 和 芯片。当8279的引脚AO为“1”时，CPU对8279写入的数据为 ，读出的数据为
。
。
二、简答题（12分）
1、 MCS-51系列单片机具有几个中断源？分别是如何定义的？其中哪些中断源可以被定义为高优先级中断？如何定义？
2、 各中断源对应的中断服务程序的入口地址是否能任意设定？
3、 如果想将中断程序设置在程序储存区的任意区域，在程序中应该作何种设置？请举例加以说明。
三、参数计算题（12分）
已知亿MCS-51单片机系统是拥10MHZ的外部晶体振荡器，请问：
1、 该片机系统的状态周期与机器周期各为多少？
2、 该单片机的定时器O(TO)工作在方式2时，TO的最大定时时间为多少？
3、 当单片机的定时器O(TO)工作在方式2时，要求每记满250us便生产一次定时器溢出，请问，TO中需要预置的初始值应为多少？
四、改错题（10分）
请判断MCS-51单片机的下列各条指令的书写格式是否有错误，如有请说明错误原因。
1、CLR A
2、MUL R0,R1
3、MOV DPTR,1050H
4、 MOV A,@R7
5、 ADD 30H,20H
6、 MOV R1,C
7、 JMP @RO+DPTR
8、 MOV A,#3000H
9、 MOVC @A+DPTR,A
10、 MOVX A,@A+DPTR
五、程序分析题（8分）
设在MCS-51单片机片内RAM中，（20H）=40H,(40H)=22H,(22H)=10H,P1=0CFH,当下列程序执行完毕后，各单元的内容分别为多少？请填入给定的各个寄存器及片内单元中。
MOV RO,#20H
MOV A,@RO
MOV R1,A
MOV B,@R1
MOV @R1,R1
MOV P3,P1
(A)= (B)= (R0)= (R1)=
(P1)= (P3)= (20H)= (22H)=
六、编程题（20分，其中编程14分，表中每一空1分，共6分）
已知一MCS-51单片机系统的片外 RAM的30H、31H单元分别存放了8单元无符号数AFH和61H，是编程完成以上两个单元中的五符号数相加，并将和值送住片外RAM的8000H单元中，同时将所编写程序运行完毕后的数据填入表中的PRW的有关为以及寄存器A、DPTR和片外RAM单位中。
CY A DPTR 片外31H 片外30H 片外8000H
程序：
七、判读电路题（12分）
下图为MCS-51单片机系统中扩展程序储存器2764、以及外部扩展接口的部分连接电路图。
试分析电路图并会下列问题：
1、 请给出2764所占用的单片机程序存储空间的地址范围。
2、 在这种电路连接下，74LS244（5）是作为输入接口使用还是作为输出接口使用，为什么？它所占用的单片机数据存储空间的地址范围是多少？
3、 在这种电路连接下，74LS373（U6）是作为输入接口使用还是作为输出接口使用，为什么？它所占用的单片机数据存储空间的地址范围是多少？

单片机试题
一、填空题(每空1分，共10分)
1.当使用8031单片机时，需要扩展外部程序存储器，此时EA应为_________。
2.P0通常用作_________。
3.若由程序设定RS1、RS0=10，则工作寄存器R0～R7的直接地址为_________。
4.返回地址(或断点)是_________的程序计数器的内容。
5.中央处理器CPU是单片机的核心，它完成_________。
6.单片机的工作过程，实际上就是_________。
7.所谓中断源即是_________。
8.端口(或称口)是_________。
9.异步串行近程通信时的传送信号是_________。
10.若累加器A中的数据为01110010B，则PSW中的P=_________。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题1分，共10分)
1.MCS—51单片机的复位信号是(      )有效。
  A.高电平          B.低电平          C.脉冲            D.下降沿
2.若MCS-51单片机使用晶振频率为6MHz时，其复位持续时间应该超过(      )。
  A.2μs            B.4μs            C.8μs             D.1ms
3.若PSW.4=0,PSW.3=1，要想把寄存器R0的内容入栈，应使用(      )指令。
  A.PUSH  R0                         B.PUSH   @R0
  C.PUSH  00H                       D.PUSH  08H
4.能够用紫外光擦除ROM中程序的只读存储器称为(      )。
  A.掩膜ROM       B.PROM         C.EPROM           D.EEPROM
5.在片外扩展一片2764程序存储器芯片要(      )地址线。
  A.8根            B.13根           C.16根             D.20根
6.定时器/计数器工作方式1是(      )。
  A.8位计数器结构                    B.2个8位计数器结构
  C.13位计数结构                     D.16位计数结构
7.设MCS-51单片机晶振频率为12MHz，定时器作计数器使用时，其最高的输入计数频率应为(      )
  A.2MHz          B.1MHz            C.500KHz         D.250KHz
8.已知1只共阴极LED显示器，其中a笔段为字形代码的最低位，若需显示数字1，它的字形代码应为(      )。
    A.06H         B.F9H              C.30H            D.CFH
9.下列数据字定义的数表中，(      )是错误的。
   A.DW“AA”                      B.DW“A”
   C.DW“OABC”                    D.DWOABCH
10.串行口的控制寄存器SCON中，REN的作用是(      )。
   A.接收中断请求标志位              B.发送中断请求标志位
   C.串行口允许接收位                D.地址/数据位
三、简答题(每小题4分，共20分)
1.简述堆栈。
2.简述变址寻址方式并举例说明。
3.简述中断响应的主要内容。
4.简述汇编语言中的标号有什么规定?
5.A/D转换器转换数据的传送有几种方式?
四、读程序(每小题4分，共20分)
1.执行下列程序段中第一条指令后，(1)(P1.7)=____  (P1.3)=_____， (P1.2)=_________；执行第二条指令后，(2)(P1.5)=_________，(P1.4)=_________，(P1.3)=_________。
  ANL  P1，#73H
  ORL  P1，#38H
2.下列程序段执行后，(A)=_________,(B)=_________。
  MOV  A，#0FBH
  MOV  B，#12H
  DIV   AB
3.下列程序段执行后，(R0)=_________,(7EH)=_________,(7FH)=_________。
  MOV  R0,#7FH
  MOV  7EH，#0
  MOV  7FH，#40H
  DEC  @R0
  DEC  R0
  DEC  @R0
4.已知(SP)=09H，(DPTR)=4567H，在执行下列指令后，(SP)=_________，内部RAM(0AH)=_________，(0BH)=_________
  PUSH  DPL
  PUSH  DPH
5.下列程序中注释的数字为执行该指令所需的机器周期数，若单片机的晶振频率为6MHz，问执行下列程序需要多少时间?
          MOV R3,#100；1
   LOOP：NOP        ；1
          NOP
          NOP
          DJNZ     R3,LOOP        ;2
          RET        ；            2
五、编程题(每小题4分，共20分)
1.请使用位操作指令，实现下列逻辑操作：
  P1.5=ACC.2∧P2.7∨ACC.1∧P2.0
2.在外部RAM首地址为TABLE的数据表中有10个字节数据，请编程将每个字节的最高位无条件地置1。
3.已知内部RAM  30H单元开始存放20H个数据，将其传送到外部RAM的0000H单元开始的存储区，请编程实现。
4.已知8个无符号数之和存于R3R4，求其平均值，结果仍存于R3R4中，请编程实现(R3为高字节)。
5.两个字符串分别存放在首地址为42H和52H的内部RAM中，字符串长度放在41H单元，请编程比较两个字符串。若相等，则把数字00H送40H单元，否则把0FFH送40H单元。
六、综合应用题(每小题10分，共20分)
1.用8031单片机，并采用一片2716(2KB)和一片6116(2KB)组成一个既有程序存储器又有数据存储器的扩展系统，请：
  (1)画出逻辑电路图
  (2)说明其存储空间
2.已知D/A转换器DAC  0832如图所示，口地址为7FFFH，运放电源为+5V，Vref=+5V，请
  (1)画出单缓冲接口方式电路
  (2)编程产生正向锯齿波

单片机试题1参考答案
一、填空题(每空1分，共10分)
    1.低电平
    2.单片机系统的地址/数据总线
    3.10H～17H
    4.在程序中断或子程序调用时
    5.运算和控制功能
    6.周而复始地取指令和执行指令的过程
    7.引起中断的原因(或能发出中断请求的来源)
    8.接口电路中已编址并能进行读或写操作的寄存器
    9.TTL电平信号
    10.0
二、单项选择题(每题1分，共10分)
    1.A      2.B    3.D    4.C     5.B
    6.D      7.C    8.A    9.C    10.C
三、简答题(每题4分，共20分)
    1.(1)在程序中断或子程序调用时，为了保护返回地址(断点)和保护现场而设立的RAM区。
      (2)用MOV SP，#STK指令建立堆栈。
      (3)存放数据按“后进先出”原则进行。
      (4)利用PUSH、POP指令即可进行进栈、出栈操作。
    2.(1)变址寻址是以DPTR或PC作基址寄存器，累加器A作变址寄存器以两者内容相加形式的16位地址作为操作数地址。
      (2)变址寻址只能对移定存储器寻址，其指令只有三条：
         MOVC A，@A+DPTR
         MOVC A,@A+PC
         JMP @A+DPTR
         前二条为查表指令，后一条为无条件转移指令
    3.由硬件自动生成一条调用指令LCALL转去中断服务，具体操作为：
      (1)将程序计数器PC的内容(断点)压栈
      (2)将中断入口地址装入PC，转去执行中断服务程序
    4.(1)标号由1—8字符组成，头一个字符必须是字母。
      (2)不能使用汇编语言已定义的符号。
      (3)标号后必须跟冒号：
      (4)同一标号在一个程序中只能定义一次。
    5.(1)定时传送方式：A/D启动后，调用延时时间大于转换时间的延时程序后即可读取。
      (2)查询方式：A/D启动后，查询EOC(转换结束信号)，转换一完成即可读取转换数据。
      (3)中断方式：将EOC作为外中断请求信号，转换一结束，即引起中断，读取转换数据。
四、读程序(每题4分，共20分)
    1.(1)(P1,7)=0,，(P1.3)=0，(P1.2)=0
      (2)(P1.5)=1，(P1.4)=1，(P1.3)=1
    2.(A)=0DH(或13)
      (B)=11H(或17)
    3.(R0)=7EH，(7EH)=FFH，(7FH)=3FH
    4.(SP)=0BH
      (0AH)=67H
      (0BH)=45H
    5.一个机器周期为2μs
      执行程序所需时间T=2μs*(5×100+3)=1006μs≈1ms
五、编程题(每题4分，共20分)
    1.先进行与操作，再进行或操作程序如下：
      MOV  C，ACC.1
      ANL  C，P2,0
      MOV  12H，C
      MOV，C，A  CC.2
      ANL  C，P2.7
      ORL  C，12H
      MOV  P1.5，C
      RET
    2.      MOV  R2，#10
            MOV  DPRT，#TABLE
      LOOP：        MOV  X  A，@DPRT;取一数
            ORL  A，#80H；最高位置1
            MOV  X  @DPTR，A；写回原地址
            1NC  DPTR；处理下一单元
            DJNZ  R2，LOOP
            RET
3.      MOV  R0,#30H
           MOV  R1，#00H
           MOV  R2，#20H
     LOOP: MOV  A，@R0；取数
           MOV  X  @R1,A；存数
           1NC  R0
           1NC  R1
           DJNZ R2，LOOP
           RET
    4.利用移位指令作除8操作，程序如下：
            MOV  R2,#3
      LOOP:CLR   C
            MOV  A，R3
            RRC  A     ;高字节除以2，末位移入C，高位补0
            MOV  R3，A      ;暂存高字节
            MOV  A，R4
            RRC  A     ;低字节除以2，高字节末位移入低字节高位
            MOV  R3，A
            DJNZ R2，LOOP
            RET
    5.有一个字节不等，整个字符串不相等，所有字节相等，两字串才相等
            MOV  R0,#42
