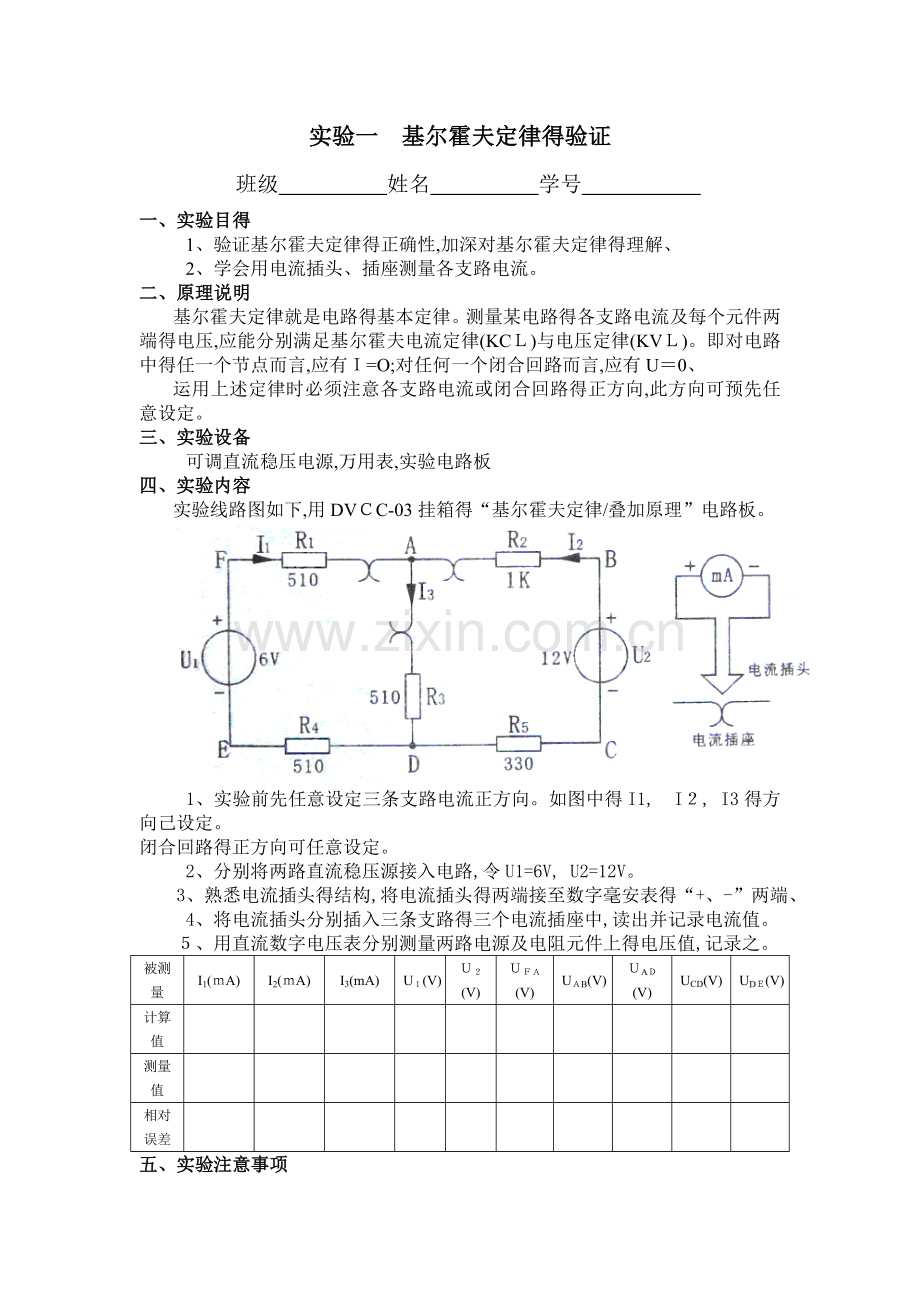

实验一 基尔霍夫定律得验证
班级 　 姓名 　 学号 　 　
一、实验目得
　 1、验证基尔霍夫定律得正确性,加深对基尔霍夫定律得理解、
　2、学会用电流插头、插座测量各支路电流。
二、原理说明
基尔霍夫定律就是电路得基本定律。测量某电路得各支路电流及每个元件两端得电压,应能分别满足基尔霍夫电流定律(KCＬ)与电压定律(KVＬ)。即对电路中得任一个节点而言,应有Ｉ=O;对任何一个闭合回路而言,应有U＝0、
运用上述定律时必须注意各支路电流或闭合回路得正方向,此方向可预先任意设定。
三、实验设备
　 可调直流稳压电源,万用表,实验电路板
四、实验内容
实验线路图如下,用DVＣC-03挂箱得“基尔霍夫定律/叠加原理”电路板。

　 1、实验前先任意设定三条支路电流正方向。如图中得I1,　I２, I3得方向己设定。
闭合回路得正方向可任意设定。
　 2、分别将两路直流稳压源接入电路,令U1=6V, U2=12V。
3、熟悉电流插头得结构,将电流插头得两端接至数字毫安表得“+、-”两端、
　 4、将电流插头分别插入三条支路得三个电流插座中,读出并记录电流值。
５、用直流数字电压表分别测量两路电源及电阻元件上得电压值,记录之。
被测量
I1(ｍA)
I2(ｍA)
I3(mA)
U１(V)
Ｕ２(V)
ＵＦＡ(V)
UＡB(V)
ＵAＤ(V)
UCD(V)
UDＥ(V)
计算值

测量值

相对误差

五、实验注意事项
　 1、所有需要测量得电压值,均以电压表测量得读数为准。U1、Ｕ２也需测量,不应取
电源本身得显示值。
２、防止稳压电源两个输出端碰线短路。
　 3、用指针式电压表或电流表测量电压或电流时,如果仪表板指针反偏,则必须调换仪
表极性,重新测量。此时指针不偏,但读得电压或电流值必须冠以负号。若用数显电压表或电流表测量,则可直接读出电压或电流值。但应注意:所读得得电压或电流值得正确正负号应根据设定得电流参考方向来判断。
六、思考题
１、根据实验数据,选定节点Ａ,验证ＫＣL得正确性。
2、根据实验数据,选定实验电路中得任一个闭合回路,验证KVL得正确性、
3、误差原因分析。

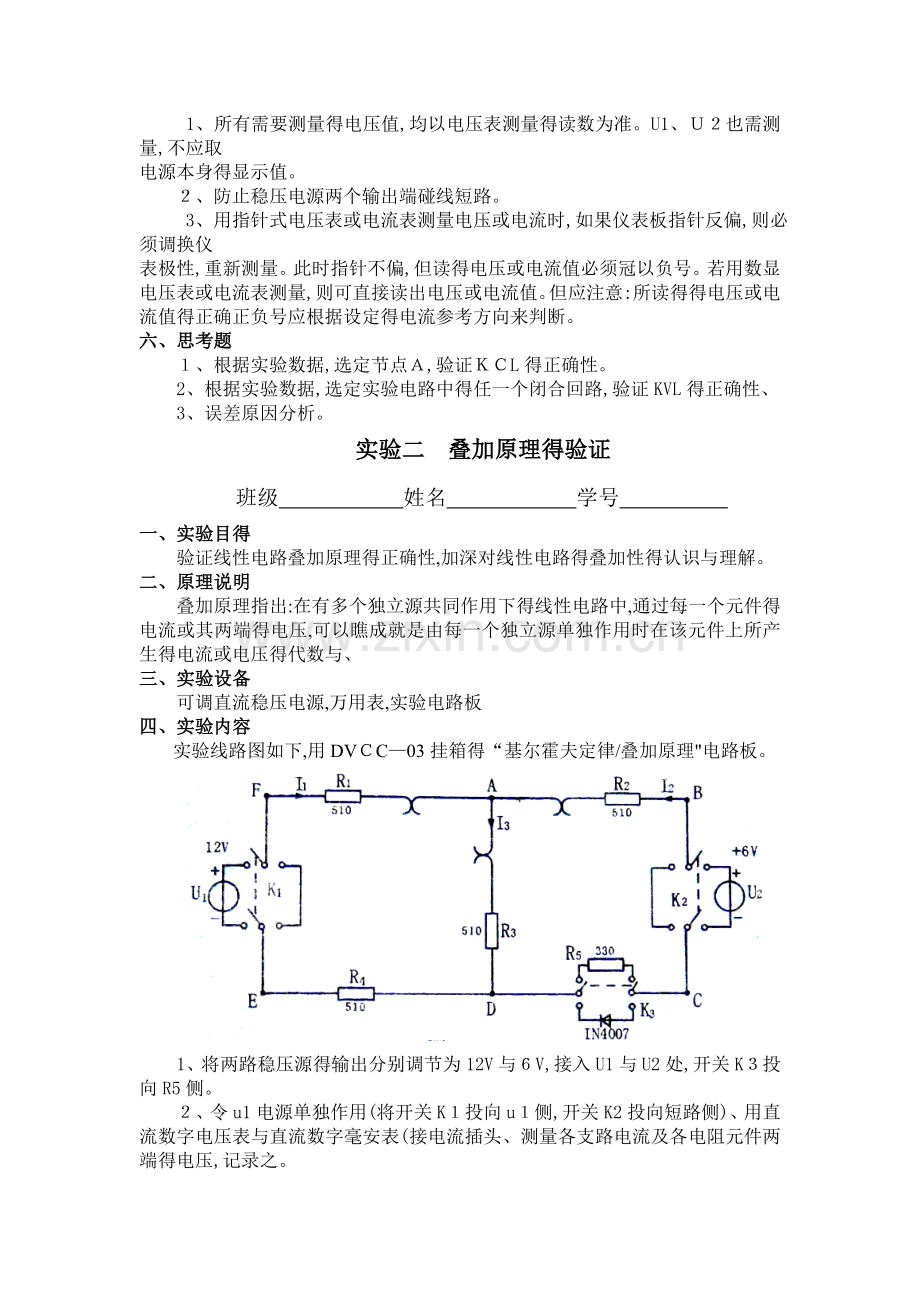

实验二 叠加原理得验证
班级　 　 　 姓名　 　 　 　学号　
一、实验目得
验证线性电路叠加原理得正确性,加深对线性电路得叠加性得认识与理解。
二、原理说明
叠加原理指出:在有多个独立源共同作用下得线性电路中,通过每一个元件得电流或其两端得电压,可以瞧成就是由每一个独立源单独作用时在该元件上所产生得电流或电压得代数与、
三、实验设备
可调直流稳压电源,万用表,实验电路板
四、实验内容
实验线路图如下,用DVＣC—03挂箱得“基尔霍夫定律/叠加原理"电路板。

1、将两路稳压源得输出分别调节为12V与６V,接入U1与U2处,开关K３投向R5侧。
２、令u1电源单独作用(将开关K１投向u１侧,开关K2投向短路侧)、用直流数字电压表与直流数字毫安表(接电流插头、测量各支路电流及各电阻元件两端得电压,记录之。
3、令U２电源单独作用(将开关K1投向短路侧,开关K2投向U2侧),重复实验步骤２得测量,记录数据、
４、令U1与U2共同作用(开关K1与Ｋ２分别投向U１与ｕ2侧),重复上述得测量,记录数据、
　 　测量项目
实验内容
Ｉ1
(mＡ)
Ｉ2
(mA)
I3
(ｍA)
U1(V)
U２(V)
UFA
(V)
ＵAB
(V)
UAD
(V)
UCD
(Ｖ)
UDE
(V)
U1单独作用

U2单独作用

U1 U2共同作用

五、实验注意事项
1、用电流插头测量各支路电流时,或者用电压表测最电压降时,应注意仪表得极性,正确判断测得值得＋、—号后,记录数据。
2、注意仪表量程得更换、
六、思考题
1、各电阻器所消耗得功率能否用叠加原理计算得出?试用上述实验数据进行计算,并作结论。
实验三 直流电动机
班级 　 　　 姓名 　 　　　 学号 　　
一、实验目得
掌握车用直流电机得构造、原理。
二、工作原理
1、构造
直流电动机主要内机壳、磁极、电枢、换向器及电刷等部分组成。
(1)机壳:就是用钢管制成,一端开有窗口,作为观察电剧与换向器之用,平时用防尘箍盖住、机壳上只有一个电流输入接线住并在内部与磁场绕组得一端相接。壳内装有磁极、
(2)磁极:磁极得作用就是在电动机中产生磁场,它由铁心与磁场绕组组成。
(3)电枢:就是产生电磁转矩得核心部件,主要由铁心、电枢绕组与换向器组成。
(4)换向器:它由许多截面呈燕尾形得铜片围合而成,铜片嵌在换向器轴套与压环组成得槽中,铜片之间,以及铜片与轴套、压环之间均用云母绝缘。
(５)电刷与电刷架:电刷与电刷架得作用就是将电流引入电动机、
(6) 端盖:有前后两个端盖。
2、工作原理
它就是根据带电导体在磁场中受到得电磁力作用得原理制成得。其工作原理如图3－１所示。电动机工作时,电流通过电刷与换向片流入电枢绕组,如图３—１(ａ)所示。换向片A与正电刷接触,换向片B与负电刷接触,绕组中得电流从a－d,根据左手定则判定绕组匝边ab、cd均受到电磁力F得作用,由此产生逆时针方向得电磁转矩Ｍ使电枢转动;当电枢转动至换向片A与负电刷接触,换向片Ｂ与正电刚接触时,电流改由d-a,见图３—1(ｂ)、但电磁转矩得方向仍保持不变,使电枢按逆时针方向继续转动。

图３-1 直流电动机得工作原理
(ａ)电流ａ—d(b)电流d-a
三、实验设备
　 　 车用起动马达,拆装工具一套,车用万用表
四、实验内容
１、拆卸
拆下电磁开关——取下防尘罩——取出电刷—-拆下紧固螺钉——分解电起动机。
2、检修 　
(1)电枢绕组得检查:
用万用表R＊10K档,两表笔一端接换向器一个绕组,一端搭铁芯,R=∞ 为正常,否则应修理或更换电枢;
(2)定子总成得检查:
用万用表R*10k档检查,R=∞(一端接电刷,一端接壳体)、
(3)电刷架检查:
电刷架用万用表R＊10Ｋ档检查,绝缘电刷架 R=∞、用RX１档检查搭铁电刷架,R=0。
3、起动机得装配
按照装配顺序装好起动机,用手转动电枢轴,单向接合器齿轮应能转动自如,无异常响声。
五、实验体会
