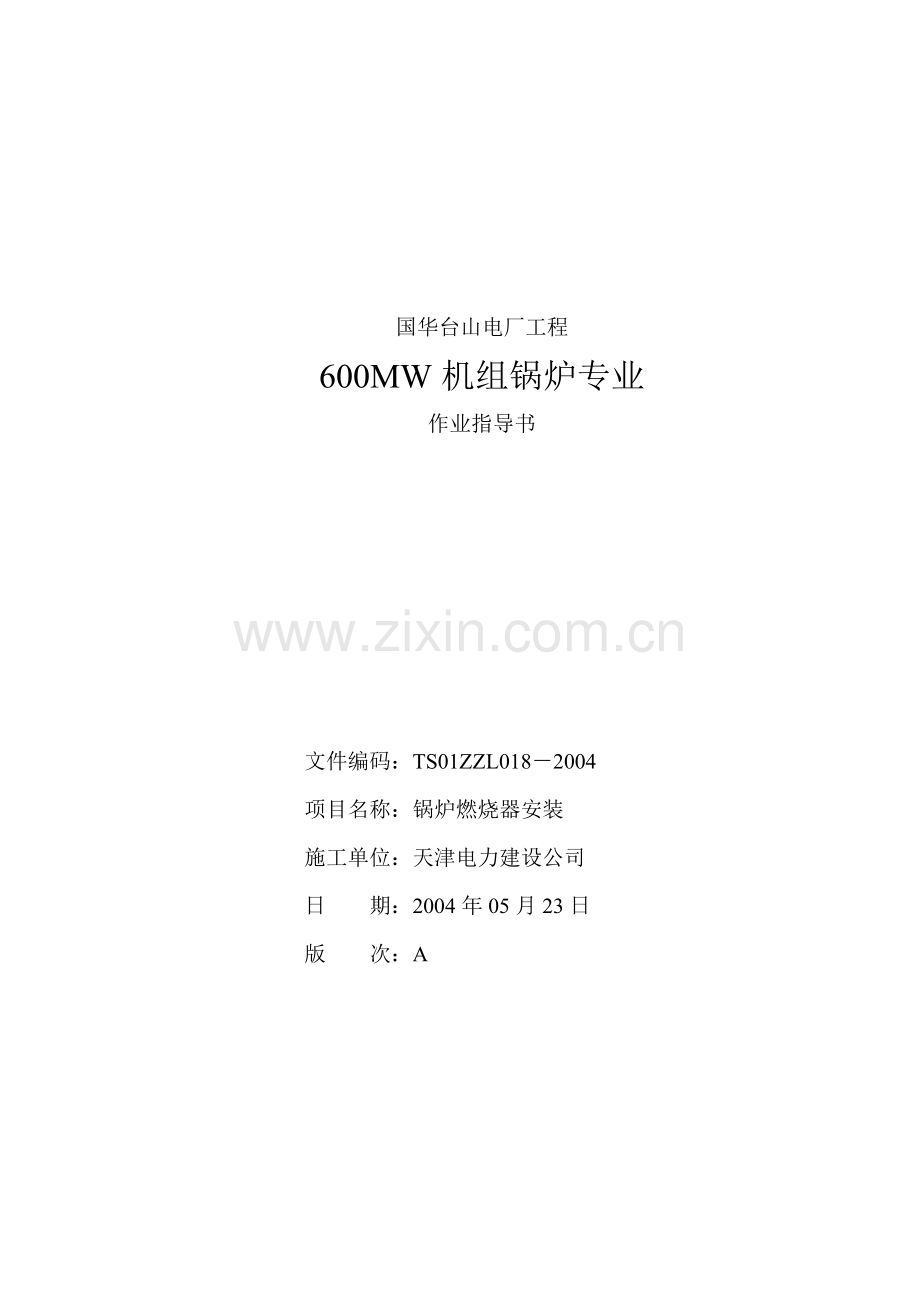

国华台山电厂工程
600MW机组锅炉专业
作业指导书

文件编码：TS01ZZL018－2004
项目名称：锅炉燃烧器安装
施工单位：天津电力建设公司
日 期：2004年05月23日
版 次：A
目 录

1. 工程概况 1
1.1工程（系统或设备）概况 1
1.2工程量和工期 1
2. 编制依据 1
3. 作业前的条件和准备 2
3.1技术准备 2
3.2作业人员 2
3.3作业工机具 4
3.4材料 5
3.5安全器具 5
3.6工序交接 6
3.7其它 6
4. 作业程序、方法 6
4.1 施工方案、方法及要求 6
4.2 施工工艺流程 8
5. 质量控制点的设置和质量通病预防 10
5.1质量目标 10
5.2 质量控制及质量通病预防 10
5.3 质量标准及要求 11
6. 作业的安全要求和环境条件 11
6.1作业的安全危害因素辨识和控制 11
6.2环境条件 12
7. 附录（包括记录表样、附表、附图等） 13

1. 工程概况及工程量
1.1工程（系统或设备）概况
广东国华粤电台山发电厂一期工程末三台600MW火电机组锅炉是由上海锅炉厂设计制造的亚临界一次中间再热、平衡通风、固态排渣、控制循环燃煤汽包炉，全钢结构，露天布置，型号SG-2028/17.5-M907，天津电力建设公司承建3#火电机组的安装。UWiBK。
燃烧器共有4个，布置在前炉膛四角，总重156523 kg，从炉右前顺时方向分别为NO.1、NO.2、NO.3、NO.4，布置在标高21890mm至39500mm之间。燃烧器采用四角布置切向燃烧方式，主要依靠二次风喷嘴的偏转结构，而不再是传统的设计假想切圆。在布置上四组燃烧器的中心线近乎对冲，即设计假想切圆直径很小。燃烧器采用水冷套结构，燃烧器与水冷套组合成型后整体供货。K0OHJ。
1.2工程量和工期
1.2.1 工程量
设备统计表
序号
名称
规格
材质
单位
数量
重量
备注
1
燃烧器A

1
38t
含水冷套
2
燃烧器B

1
38t
含水冷套
3
燃烧器C

1
38t
含水冷套
4
燃烧器D

1
38t
含水冷套
5
煤闸门

件
24

6
入口短弯头

件
12
5.364t

7
入口长弯头B

件
6
5.562t

8
入口长弯头A

件
6
5.928t

1.2.2 施工工期
安装工期：30天
2. 编制依据
2.1《锅炉专业施工组织设计》
2.2《电力建设安全工作规程》DL 5009•1－2002
2.3《电力建设施工及验收技术规范》(锅炉机组篇) DL/T 5047－95
2.4《电力建设施工及验收技术规范》(焊接篇) DL 5007－92
2.5《火电施工质量检验及评定标准》(锅炉篇1996)
2.6燃烧器安装图纸及相关技术资料
2.7吊挂装置安装图纸
2.8连接风道、大风箱桁架图纸及相关技术资料
2.9锅炉厂家安装说明书
2.10甲方委托、设计变更等技术图纸、资料
3. 作业前的条件和准备
3.1技术准备
3.1.1 施工图纸会审完毕，会审中存在的问题已有明确的处理意见。
3.1.2 施工方案设计完成，并与相关专业讨论确定，已经总工审批。
3.1.3作业指导书编制完成，经专业经理、副总工审批合格。
3.1.4 施工材料、设备购置预算编制完成、计划已交物资部门采购。
3.1.5 外购、加工件的统计完成，购置计划已交物资部门采购。
3.1.6 作业前已对参加该项作业的相关人员经行施工技术交底，交底与被交底人员进行了双签字。
3.1.7 检查该项作业的上道工序应具备的技术条件。
3.1.8 作业现场的环境条件，锅炉三项管道铺设完毕，验收合格并投入运行。以及其他相关的技术准备工作。fircw。
作业场地清理干净，无杂物。高处作业平台、步道、楼梯畅通，安全围栏、警示牌齐全。
3.2作业人员
3.2.1 作业人员配置、资格
序号
作业人员
工种
数量
资格
职责
1
班组长
1
具有施工组织能力、熟悉本专业施工工艺流程，熟悉施工质量和安环要求。
中级工
1. 负责组织安排施工人力，物力。严格按照作业指导书的施工工艺要求，质量要求和安全环境要求进行施工。全面负责质量、安全工作。
2. 做好设备安装的质量自检和工序交接工作。
3. 施工过程中，图纸不清不施工，材料不合格不施工，技术、安全不交底不施工，上一级工序验收不合格不施工。
4. 发生质量、安全事故立即上报，同时组织本班组职工按照“三不放过”的原则认真分析。
2
技术员
1
熟悉本专业技术管理，有设备安装经验，掌握施工工艺及质量要求。助工以上。
1. 全面负责燃烧器设备安装的技术工作，参加相关图纸会审，处理设计变更，编制施工作业指导书、施工预算、技术、安全措施，并主持技术交底工作。
2. 深入现场指导施工，及时发现和解决施工中的技术、质量隐患，按照指导书的要求指导施工。
3. 配合班组长进行施工验收的自检工作。
4. 记录、整理施工记录和验收记录。
5. 对违章操作，有权制止，严重者可令其停工，并及时向有关领导汇报。
3
安装工
8
熟练本项目的技术、工艺要求，具备作业能力。中、初级工
1. 严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。
2. 爱护施工所用工器具，严格按照操作规程作业。
3. 发生质量、安全事故应保护好现场，并迅速告知有关领导，做好处理工作。
4. 有疑难问题有权向技术人员、班组长请示解决办法，对自己的施工质量全面负责，对不正确、不明确的指挥有权不执行。
4
焊工
6
熟悉焊接工艺及相关要求，具有与焊接项目相符合的焊工合格证书，持证上岗
1.负责设备的焊接工作。
2.负责焊接后的质量自检工作。
3.严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。
5
起重工
5
掌握起重施工技术，具有锅炉设备吊装经验。持有安监局颁发的上岗证书。
1.负责设备的吊装作业。
2.严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。
6
架子工
4
专业技术熟练、了解锅炉作业的施工特点具有安监局颁发的上岗证书
1.负责设备安装作业过程中的施工架子搭设及拆除工作，
2.严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。
7
电工
1
专业技术熟练、经验丰富。具有安监局颁发的上岗证书。
1.负责设备安装作业中的施工电源的铺设、拆除，及电气设备维护工作。
2.负责作业环境的照明架设及维护工作。
8
吊车司机
2
熟悉吊装机械的机械性能，操作技术熟练，持有安监局颁发的上岗证书
1.负责吊装机械的操作。
2.负责机械设备的日常检修维护。
9
汽车司机
1
专业技术熟练，熟悉现场作业环境，持证上岗。
1.负责安装设备的运输工作
2.负责运输机械的日常检修维护。
10
质检员
1
有质检工作经验，熟悉《火电施工质量检验及评定标准》锅炉篇等。熟悉施工图，经过培训，有质检员上岗证，持证上岗。
1. 熟悉相关图纸内容和有关质量标准，参加图纸会审，技术交底。
2. 深入施工现场，掌握工程进度及质量情况，按照质量标准进行二级质量验收工作，配合项目部质检师，监理完成三级，四级质量验收。对工作要一丝不苟，不殉私情。
3. 对不能保证施工质量的方案提出否决建议，请有关领导部门处理。
4. 整理、汇总质量验收记录。
11
安全员
1
有五年以上现场工作经验，熟悉《电力建设安全工作规程》,责任心强,忠于职守，有安全员上岗证，持证上岗
1. 全面负责燃烧器安装工作的安全。
2. 参加对指导书的审核工作，参加安全交底双签字工作，在工作中认真检查指导书的执行情况。
3. 深入现场施工一线，及时发现事故隐患和不安全因素，督促采取防范措施，否则有权责令先停止工作，并立即研究处理。
4. 做好事故的调查，分析和处理工作。
3.3作业工机具
3.3.1 仪器、仪表
序号
名称
规格
精度等级
单位
数量
备注
1
玻璃管水平
50m

套
2

2
钢卷尺
50m
1mm
把
2

3
铁水平
400mm
1mm
个
2

4
钢板尺
1m
0.5mm
把
2

5
盒尺
5m
1mm
把
2

6
管形测力计
200N
2N
件
1

3.3.2 施工作业工机具统计表
序号
名称
规格
精度等级
单位
数量
备注
1
圆筒吊
FZQ2000/80t

台
1
负荷试验合格
2
汽车吊
40t

台
1
负荷试验合格
3
卷扬机
10t

台
1
负荷试验合格
4
电焊机
逆变焊机

台
4

5
电焊机、线及焊把

套
4

6
倒链
10t

个
10

7
倒链
5t

个
4

8
钢丝绳扣
Φ36×10000

对
2

9
钢丝绳扣
Φ43×6000

对
8

10
钢丝绳扣
Φ43×10000

对
2

11
细钢丝
0.6 mm

m
100

12
平板车
25t

辆
1

13
角膜砂轮

个
2

14
风动砂轮

个
4

15
割把

套
2

16
大锤
10磅

把
2

17
手锤

把
4

18
钢丝钳

把
1

19
线轴

个
1

20
撬棍

个
6

21
对讲机

个
2

22
滑车组
50t

个
2

23
半圆管

块
30

24
麻绳
3／4"

m
50

25
卡环
20t

个
10

3.4材料
施 工 材 料 统 计 表
序号
名称
规格
材质
单位
数量
重量
1
爬梯

个
4

2
抱卡

若干

3
工字钢
56＃

m
50

3.5安全器具
施工安全用具统计表
序号
名 称
规 格
单位
数量
备注
1
安全带

条
28
随人员变动
2
安全绳

条
4

3
工具袋

个
15

4
焊条筒

个
6

5
焊条头筒

个
6

6
防护镜

个
8

7
手套

付
15

3.6工序交接
第五层钢架承载验收合格。
3.7其他
1） 施工场地应平整、无杂物，保持整洁。
2） 施工道路畅通，不得乱堆乱放，随意堵塞交通要道。
3） 施工水源、电源引设到位，满足施工要求。
4) 施工电源、氧乙炔、空气管道等力能供应已具备施工条件，且铺设整齐符合安全作业要求。
4. 作业程序、方法
4.1 施工方案、方法及要求
4.1.1设备检查
4.1.1.1燃烧器外观无裂纹、变形、严重锈蚀、损伤；燃烧器管屏外观无裂纹、撞伤、龟裂、压扁、砂眼、分层；允许麻坑深度：管子£10%设计壁厚。8lBW0。
4.1.1.2所有喷嘴的转动部件、内外摆动机构、风门挡板间的转动动作应灵活无卡涩现象，刻度指示正确，与实际位置相符。TsM6A。
4.1.1.3喷口间中心偏差≤3 mm，一、二风筒同心度偏差≤3 mm。
4.1.1.4按图纸对燃烧器的编号进行校核，确保无误。
4.1.2光谱分析：对合金元件进行光谱分析，确保材质无错用。
4.1.3通球试验：对1#-4#角燃烧器区水冷壁，按《电力建设施工及验收规范》进行通球检查。通球应采用钢球，通球压力不低于0.59MPa(6kgf/cm2)。对水冷壁通球时要考虑螺纹管的高度。试验前应将钢球进行编号并严格管理，施工队应建立钢球原始总台帐和收、发台帐，严禁将钢球遗留在管子里。通球完毕后，将球如数上交，钢球/数量、规格、编号应与初始台帐相符，若有丢失，必须查明原因，记录在册。及时对管口作好可靠的封闭措施，作好通球记录并填写签证单。通球直径如下：wZwkl。
名称
管子规格
理论球径（mm）
实际球径（mm）
取用比例
燃烧器区水冷壁
Ф51*5.7（直管）
31.68
32
0.8 D0
Ф51*5.7（R=97）
29.7
30
0.75 D0
4.1.4燃烧器的运输：燃烧器由25t平板车运到锅炉0米。注意燃烧器起吊只能使用箱壳顶架上的吊耳板和二组水平吊梁上的吊耳，不得用钢丝绳吊在燃烧器的其他部位。EYl0j。
4.1.5燃烧器的临时吊挂:
燃烧器本身有一个正式吊耳和两个运输吊耳，根据实际安装需求，还需要在燃烧器上端焊两个吊挂吊耳，在后端运输吊耳旁添加一个抬吊吊耳。2＃、3＃、4＃燃烧器由FZQ2000/80t圆筒吊主吊，汽车吊配合立起。圆筒吊臂长60m，工况：2＃燃烧器R＝26m，Q＝38t，额定负荷75t，负荷率为50.6％；3＃燃烧器R=15m，Q＝38t，额定负荷80t，负荷率为47.5％；4＃燃烧器R=39m，Q＝38t，额定负荷42t，负荷率为90.5％。1＃燃烧器用10t卷扬机主吊，圆筒吊配合立起。卷扬机布置在72m， B2-B3间3.8轴外测平台上。卷扬机配φ26的钢丝绳，配50t滑车组1个，绕6圈12股受力。滑车组布置在燃烧器上部相应的梁上。燃烧器按照安装位置对应吊挂在炉膛四角标高39.8米的临时梁上，临时梁采用56＃工字钢双拼。吊挂钢丝绳采用f43钢丝绳，长度6米，4股受力，吊装钢丝绳采用f43钢丝绳，长度10米，4股受力。燃烧器临时吊挂后做好保护，钢丝绳缠玻璃丝布以防被电火花打伤。yXbr3。
4.1.6燃烧器的安装
4.1.6.1四侧水冷壁已找正完毕，水平桁架已安装完毕后，方可进行燃烧器的吊装。安装前对水冷壁四角管屏的下口进行标高测量（以同一个标高为基准点，即B2-3.8柱为基准）要求标高偏差£3mm。对整个炉膛的对角、宽度、深度等重要几何尺寸进行校核测量，并做详细记录。RCwQI。
4.1.6.2 四个燃烧器由炉顶卷扬机由临时吊挂位置吊到就位位置。配50t滑车组1个，绕6圈12股受力。滑车组布置在燃烧器上部相应的梁上。bKJVf。
为了保证切圆在同一平面，必须严格控制燃烧器的标高,同时，还要保证燃烧器与水冷壁之间的夹角。燃烧器与燃烧器管屏是组合成一体供货的，所以燃烧器安装的标高与角度控制，实质上是燃烧器管屏对口控制。XM0qc。
为了减少燃烧器的安装误差，在燃烧器管屏对口前，做以下3项工作：
.先对整个炉膛的对角、宽度、深度等重要几何尺寸进行校核测量，并做详细记录，在燃烧器安装过程中考虑炉膛的安装误差，以减少燃烧器喷口角度的误差。hTgEh。
.对水冷壁四角管屏的下口进行标高测量、齐口等工作，这样，在燃烧器安装中能够有效的减少标高误差。B8aX6。
.在标高测量过程中，要以同一个标高为基准点。

在安装工程中为保证燃烧器焊口不受损伤，燃烧器管屏与相邻水冷壁之间采用断焊连接，等整体找正完毕后满焊。还要注意的是摆动燃烧器与煤粉管道安装时，注意安装程序，不允许将附加重力作用在燃烧器上，以防止燃烧器变形影响摆动和内部零件的膨胀，所有煤粉管道应安装就位后再与燃烧器连接。bxO2O。
4.1.6.3燃烧器切圆找正
当前炉膛本体和燃烧器安装完毕后，在炉膛里搭设架子，将架子起至到标高26米处，并铺设架子板，进行切圆找正工作，此项工作是检验燃烧器喷口与水冷壁之间的安装夹角，以便在运行过程中达到高质量的燃烧效果。为了燃烧器更准确进行切圆找正工作，其具体步骤如下：996Fn。
. 首先将前炉膛的纵、横中心线找出，在水冷壁上焊上固定点，并用细钢丝拉线固定，确定出前炉膛的中心点，应注意钢丝两端的标高相同，标高可根据相应位置的焊口标高下反得出；yxI8T。
. 根据燃烧器的切圆直径，在26米架子板上画一个φ513mm的圆及与圆外切的菱形，让圆的中心点与炉膛的中心点重合，菱形对角线连线与炉膛纵横中心线重合；PJY4J。
. 在燃烧器标高27.095mm(即油枪喷口中心)上找出两点，根据直角三角形勾股定理，可以计算出由喷口的放射线至对面水冷壁的理论值，并焊上固定点，然后拉钢丝绳，测量切线与圆之间的误差值，计算公式如下（参见附图）：Tf5pO。
燃烧器与水冷壁的夹角为理论值40°，图中对应关系可以算出菱形纵向对角线a长：
tang40°＝x/（9779－487）,得出x＝7797mm，则a=17448.5/2-592-2x＝335.3mmctMTI。
根据《电力建设施工及技术规范（锅炉机组篇）》要求，允许最大偏差为0.5°，假定射线偏离最大值0.5°时，即夹角为39.5°和40.5°时对应菱形对角线长为：M2KCj。
a1＝472.5mm, a2=196.1mm
则纵向对角点到圆心偏差为：Δa1＝a1－a＝472.5－335.3 =137.2mm
Δa2＝a－a2＝335.3－196.1 =139.2mm
同样算得 b＝399.6mm, b1＝573.2mm, b2＝229.6mm
则Δb1＝b1－b＝573.2－399.6 =173.6mm
Δb2＝b－b2＝399.6－229.6 =170mm
根据上述步骤进行燃烧器切圆找正，如果出现较大的误差，应重新对燃烧器与水冷壁之间的安装角度进行调整。安装找正时，要注意喷嘴水平位置的调整。6MXGy。
4.1.6.4燃烧器各种尺寸找正完毕后进行燃烧器管屏与炉膛上部转角管屏的对口。
4.1.6.4.1组合前应对管子坡口进行清洁，在管端内、外10-15 mm 范围内无铁锈、油污，油漆并露出金属光泽；坡口型式符合图纸，坡口角度偏差£2.5度；水冷壁管对口端面应与管中心垂直，其端面倾斜值公称直径D£60，端面倾斜值£0.5mmemFhY。
4.1.6.4.2对口结束后要求管子对口错位≤10%管壁厚度，且≤1mm，对口偏折度离焊缝中心200mm处，≤2mm。燃烧器外壳垂直度偏差≤5mm。XXHjM。
4.1.6.5燃烧器起吊就位后，应尽快按680079-E1-01/02图示要求割去上下水平吊梁，并修正加强板，注意此时不要割伤刚性梁部分。bMqkv。
4.1.6.6燃烧器与水冷壁的位置完全确定并接好与刚性梁的斜拉板以后，焊妥轴销处的方形定位板，然后装好二次风门的上下封板，以防止形成烟囱效应。UDu0u。
4.1.6.7燃烧器安装不能承受煤粉管道等传过来的外来载荷。所有煤粉管道应安装就位后再与燃烧器连接。
4.1.7燃烧器的冷态调整：为了使喷嘴长期保持正常摆动，燃烧器在现场安装中必须进行冷态调整与试摆动（在上海锅炉厂锡山分厂厂代的指导下进行）。QoNyv。
4.1.7.1重新调整各喷嘴的实际角度：先将各喷嘴调节机构外部的长摇臂及指针都调至0度，并插上插销使之固定，检查炉内有无喷嘴卡住现象或影响喷嘴摆动的其他原因，如有无碎铁杂物的存在；保持上述外部固定条件，通过调整箱壳内部各水平连杆的调节螺母，使所有喷嘴都处在准确的水平位置（0±10），再旋紧紧固螺母。bF5sp。
4.1.7.2安装SA10.1B125角行程执行器前，先通过调整平衡重锤块的数量使上摆与下摆的牵引力基本相等，注意放置平衡重锤应从下部开始，减少平衡重锤块应从上部开始。为测试上下牵引力，需准备3吨测力器二件。平衡重锤调整完毕后，用手拉葫芦进行上下全程试摆动三次以上，须随时检查并分析有无产生卡涩的可能，有问题及时消缺。o9Rpw。
4.1.7.3安装SA10.1B125角行程电动执行器时，首先需保持执行器行程的中点位置（00）与喷嘴水平位置（00）正确对应，不允许从行程的起点位置或终点位置开始此项工作两水平位置（00）之间如有误差，应通过修改电动执行器的设定来解决，使电动执行器行程的中点位置（00）与喷嘴水平位置（00）正确对应。BL1N5。
4.1.7.4用电动执行器进行冷态全程摆动10次，并做好记录。
4.1.8煤闸门及一次风入口弯头安装
4.1.8.1煤闸门和一次风入口弯头各24件，长弯头A单件重998kg，长弯头B单件重927kg。短弯头单件重447kg，总重16854kg； 弯头的型号严格按照图纸安装，角度即轴线与垂直方向成40°角。弯头与煤闸门连接前应将法兰表面清理干净，将石棉垫加好，法兰连接时应保持法兰间的平行，其偏差不大于法兰外径的1.5/1000，且不大于2mm，紧螺栓时应对称进行。DAi7j。
4.1.9 油燃烧器安装： 油枪的安装参见锅炉房燃油系统安装作业指导书。
4.2 施工工艺流程
燃烧器安装流程图
施工准备

更换或处理

设备检查清理

N

Y
更换或处理

燃烧器临时存放
通球及光谱
N5Vb8p。

Y
水冷壁上划安装
定位线
临时吊挂

大风箱及燃烧器
支撑安装
炉膛尺寸较核、角部管屏下口齐口

大风箱上划安装
定位线
燃烧器就位

燃烧器找正

燃烧器重新找正
燃烧器焊接固定

切圆找正、复查

N

Y
水平桁架安装

连接风道安装

返修或处理
燃烧器入口弯头
安装

质量验收

N

Y
结束

5. 质量控制点的设置和质量通病预防
5.1质量目标
根据工程的总体质量目标和专业分项目标，制定本项目的质量目标。
l 分项工程验收合格率达100%；
l 系统无渗漏。
5.2 质量控制及质量通病预防
5.2.1质量通病及预防措施
项次
质量通病
预防措施
1
风门开关不灵活、指示有偏差
a. 安装前应进行检修，检查壳体、风门等设备有无变形、制造缺陷等，并进行缺陷处理。
b. 风门因进行全开、全关试验，动作应灵活、试验中不能有障碍物。试验中确定全开或全关位置后应在外壳上作出标记。
c. 风门的指示杆、盘应定位准确，固定（焊接）牢固。
5.2.2作业过程中控制点的设置
施工过程质量控制点
序号
作业控制点
检验单位
见证
方式
班组
专业
公司
项目质检部门
监理
1
设备的清点、检查
*
*

R
2
设备的外形尺寸校验
*
*

3
安装基准标高、基准点的确定、校验
*
*

4
通球试验
*
*
*
*
S
5
合金部件光谱分析及复查
*
*
*
*
W
6
燃烧器安装位置、标高、角度
*
*
*
*
R
7
燃烧器间距
*
*
*
*
R
8
燃烧器与水冷壁间夹角
*
*
*
*
R
9
各部膨胀间隙预留
*
*
*
*
R
10
水平桁架安装标高、水平度
*
*

11
风箱、风道严密性
*
*
*
*
W
12
整体验收
*
*
*
*
H
R － 记录确认点；W － 见证点；H － 停工待检点；S － 连续监视监护

5.3 质量标准及要求
序号
项目名称
执行验收标准
验评书页码
1
《电力建设施工及验收技术规范》(锅炉机组篇)
相关内容

2
检测方法
附录Ⅰ:第1、2条
P235
4
吊挂装置安装检查
《验评》炉 3－1
P31
5
燃烧器安装
《验评》炉 4－23表
P79
6. 作业的安全要求和环境条件
6.1作业的安全要求及措施
序号
安全要求及措施
1
所有参加本项目作业的人员必须接受技术负责人的技术与安全交底，做到心中有数，目的明确，各负其责，并履行双签字手续。安装超过一个月后，每月由技术负责人结合现场实际情况对施工人员进行一次技术与安全交底。
2
施工人员进入现场必须正确佩戴安全帽，严禁酒后作业。
3
高处作业时，正确使用安全带,并将安全带系在高于腰部的安全牢靠处；在横梁上行走，必须将安全带挂在水平安全防护绳上；较远距离作业可考虑使用速差保护器。
4
高处作业必须带工具袋，小件工具放在工具袋内大锤、扳手等工器具应系好安全绳，严禁上下抛掷。
5
使用电、火焊，砂轮等要戴好护目镜或面罩，如需接线必须由专业电工施工。使用电动工具时应有漏电保护器。
6
安装与起重人员的配合应准确一致，严防因指挥失误而造成伤人或设备事故。
7
起重指挥人员必须由专人指挥，配备口哨，信号清晰明了，并配备对讲机作为备用通讯手段；应站在司机有效视线范围内，否则应设中间信号传递人员。
8
多台吊车同时作业，必须办理作业票。每车必须只服从指定的指挥人员，指挥人员如指挥两台以上机械必须在作业前与司机明确旗语及手势内容。应遵守下列规定：在抬吊过程中，各台起重机的吊钩钢丝绳应保持垂直；升降、行走应保持同步。各台起重机所承受的载荷不得超过各自的允许重量。
9
卷扬机使用前应进行试车，检查其是否牢固，设施是否合格。使用过程中严禁向滑轮上套钢丝绳，严禁用手扶行走的钢丝绳。不得跨越正在行走的钢丝绳以及在导向定滑轮内侧逗留或通过。重物长时间悬吊时应用棘爪支住。
10
起吊前各有关人员要对所吊件进行彻底检查，确认具备条件后方可实施。燃烧器起吊只能使用箱壳顶架上的吊耳板和二组水平吊梁上的吊耳，不得用钢丝绳吊在燃烧器的其他部位，并注意在起吊、就位过程中的动态受力，以防绳断及吊索具干涉犯卡。
11
临时吊挂钢丝绳要用石棉布或玻璃丝布进行包裹，防止电焊线击伤钢丝绳；所有钢丝绳接触的棱角处都要垫半圆管。钢丝绳的安全倍数必须在8倍以上。
12
吊装区域内禁止施工，并设置警戒线及警示牌；吊装必须连续作业，严禁吊件未稳固前停止作业。
13
所有架子的搭设必须有持证架子工搭设，架子在使用前需认真检查，确保无隐患后方可使用。
14
施工人员在吊装中要注意选好站立点，以防被吊件挤伤、压脚或被吊件甩中腿部。
15
施工中如需揭开安全网必须办理安全防护用品移动作业票，施工完毕后应及时恢复。
16
在施工过程中，必须设专门监护人员对吊重、吊车及周围环境进行过程监护，发现异常及时向指挥人员反馈。
17
合理选择吊挂点，吊挂就位时倒链要有足够的保险系数，不能超载使用，同时挂的几个倒链要均匀受力，各受力点与棱角接触处要加半圆管，打倒链时几个倒链要同时运作。
18
使用各种工、器具前都要进行检查,检查合格后才能使用。使用者必须熟悉其操作性能。
19
当风力达到六级及六级以上时，不得进行起吊作业。雨天施工要采取防漏电、防滑措施并有可靠的通讯保障，夜间施工照明要充足。
20
施工场所应保持整洁，垃圾、废料应及时清除，做到“工完、料尽、场地清”，坚持文明施工。在高处清扫的垃圾和废料，应放入垃圾通道内、不得向下抛掷。
6.2作业的安全危害因素辨识和控制
项目名称：燃烧器安装
序号
危险点描述
控制对策
实施
负责人
确认
签证人

场地和环境

1
在施工现场照明不足
在每个作业点安装充足的照明灯具并能正常投入使用。

2
施工现场使用电焊周围和下方有危险因素
采取有效隔离防护措施，高处作业下方必须使用防火毯。

3
电焊机露天摆放
露天摆放的电焊机放在干燥场所，有棚遮蔽或使用电焊机专用箱

4
临时施工平台搭设、使用不合理
专业人员搭设，验收合格并挂牌后，方可施工，并不得超载使用。

5
施工中废弃物不集中回收
施工中废弃物集及时清理，不得乱扔乱抛，并集中回收到指定存放处。

6
梯子、栏杆、平台不完善
在梯子、平台、栏杆不完善处加临时围栏、盖板并挂警示牌

7
施工现场有孔洞、沟槽
施工现场的孔洞、沟槽加盖盖板、围栏；下方铺设安全网

作业和人员

1
在吊装物下接料或逗留，坠物伤人
禁止在吊装物下通过停留，接料人员必须按操作规程施工

2
大锤脱手伤人
使用大锤时拴保险绳，且对面严禁站人。

3
垂直交叉作业层间未设严密、牢固的防护隔离措施，坠落伤人
垂直交叉作业层间用脚手板隔离

4
飞溅伤人
从事有飞溅物的作业时，施工人员戴护目镜

5
高处作业人员身体不适
作业人员经体检无不适合高处作业的病症方可参加施工

6
作业人员施工态度不端正
施工人员严禁嬉戏、打斗，严禁酒后作业。

7
高空作业不系安全带或不正确使用安全带
高处作业必须正确使用安全带

8
私拉乱接电源
严禁私拉乱接电源，电源拆接、维护由专业电工负责。

9
高处作业人员站在栏杆外工作，坐在平台、骑坐栏杆等
施工前进行交底，禁止高处作业人员站在栏杆外工作，坐在平台、骑坐栏杆等进行施工

10
钢丝绳使用不当
钢丝绳必须有8倍以上保险系数并在与吊物尖锐棱角接触处垫半圆板。

11
吊挂物脱落
钢丝绳与管道接触处垫防滑物，吊挂生根牢固并进行二次保护。

12
起重区域、起重臂下吊装通道有人
设警戒区域，设专门监护人，拒绝任何人通过。

13
大件运输
路线检查合格，专人领车、监护设备与车体捆牢。

使用工机具

1
电焊机无可靠接地
电焊机外壳必须进行保护接零和重复接地

2
电动工具漏电
使用前进行检查，确认电动工具完好并装有漏电保护器

3
工机具高处坠落伤人
小件工具放进工具袋，大件工具系保险绳

4
工机具不合格或损坏
使用前进行检查、维修

5
操作非本专业工机具
严禁操作非本专业的工机具。

6
施工触电
施工场所要干燥、电焊二次线使用胶皮软线。电源线架空，或埋入地小下

7
锁具安全系数低
安全系数达到8倍以上

8
手拉葫芦使用不当
使用前检查，修理合格；使用中必须受力均匀，不超载使用；手链必须备牢，防止滑脱。

6.3环境条件
项目名称：燃烧器安装
序号
危险点描述
控制对策
实施
负责人
确认
签证人
1
在施工现场照明不足
在每个作业点安装充足的照明灯具并能正常投入使用。

2
施工中废弃物不集中回收
施工中废弃物集及时清理，不得乱扔乱抛，并集中回收到指定存放处。

3
作业遇有大风天气
风力6级以上禁止吊装作业。
风力较大时，将作业区域用苫布围起来，采取防风措施。

4
作业遇有雷雨天气
将作业区域积水清扫干净，注意防雷措施得当。

5
高温天气
作业区塔隔热棚，增加通风设施

7. 附录
7.1 作业项目监理要点
7.2临时吊挂梁强度校核计算
7.3计量网络图
7.4测量参数及计量器具选择分析表
7.5燃烧器临时吊梁布置图
7.6燃烧找正尺寸图
7.7 燃烧器找正示意图

7.1作业项目监理要点
作业项目监理要点
序号
阶段
内容
检查方式
检查人
1
施
工
前
1.图纸会审
查阅资料、
查记录、
现场察看

2.作业指导书编制，是否经审核批准
3.有无开工报告
4.设备、材料检查、查是否符合设计要求，有无材质报告、合格证
5.工机具。查规格、精度、数量能否满足施工要求
6.作业前是否进行了技术交底
7.特殊作业人员是否持证上岗，资格与作业项目是否相符
8.外委、外购件有无材质证明、合格证书，是否符合设计要求
9.施工现场条件( 安全设施、场地环境、安全警示等 )能否满足安全施工要求
2
施
工
过
程
设备的清点、检查
R

设备的外形尺寸校验

安装基准标高、基准点的确定、校验

通球试验
S

合金部件光谱分析及复查
W

燃烧器安装位置、标高、角度
R

燃烧器间距
R

燃烧器与水冷壁间夹角
R

各部膨胀间隙预留
R

水平桁架安装标高、水平度

风箱、风道严密性
W

整体验收
H

3
施
工
结
束
检查资料整理及签证
查阅资料

R－记录确认点；W－见证点；H－停工待检点；S－连续监视监护

7.2临时吊挂梁强度校核计算
临时吊挂梁的布置见附图1
梁的长度为L=6m,按吊挂点位于梁中心进行计算
A3钢许用应力[s]=160MPa,燃烧器的重量为38.8t
WZ³Mmax/[s]=FL/4[s]=38800*600/（1600*4）=3638cm3
选用56#工字钢双拼，其抗弯截面模量为
2*2342=4684 cm3
且实际梁在吊点处有筋板进行加固，故双拼50#工字钢能满足要求。

7.4 燃烧器安装测量参数及计量器具选择分析表

工序序号
工序(工步)名称及位置
计量点序号
测量参数名称
测量范围及精度要求
测量频度
选择计量器具名称
型号规格准确度
已配备数
应配备数
测量能力指数 Mcp
级档
测量效率η
备注

1

检查

1

长度
0-50m
1 mm

全过程

钢盘尺
