电子屏安装方法说明.doc

下面就是LＥＤ显示屏(半户外)安装步骤:

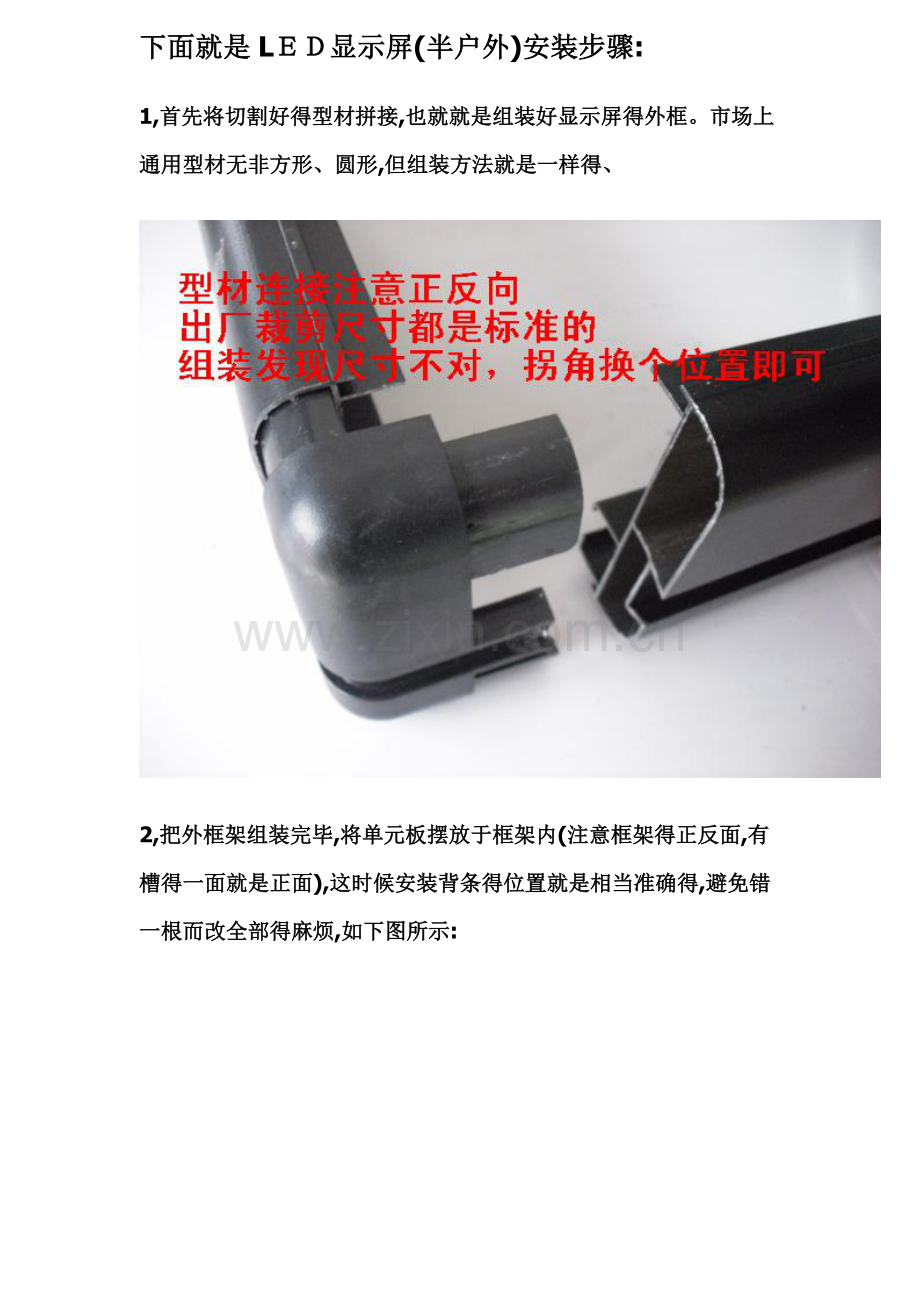

1,首先将切割好得型材拼接,也就就是组装好显示屏得外框。市场上通用型材无非方形、圆形,但组装方法就是一样得、

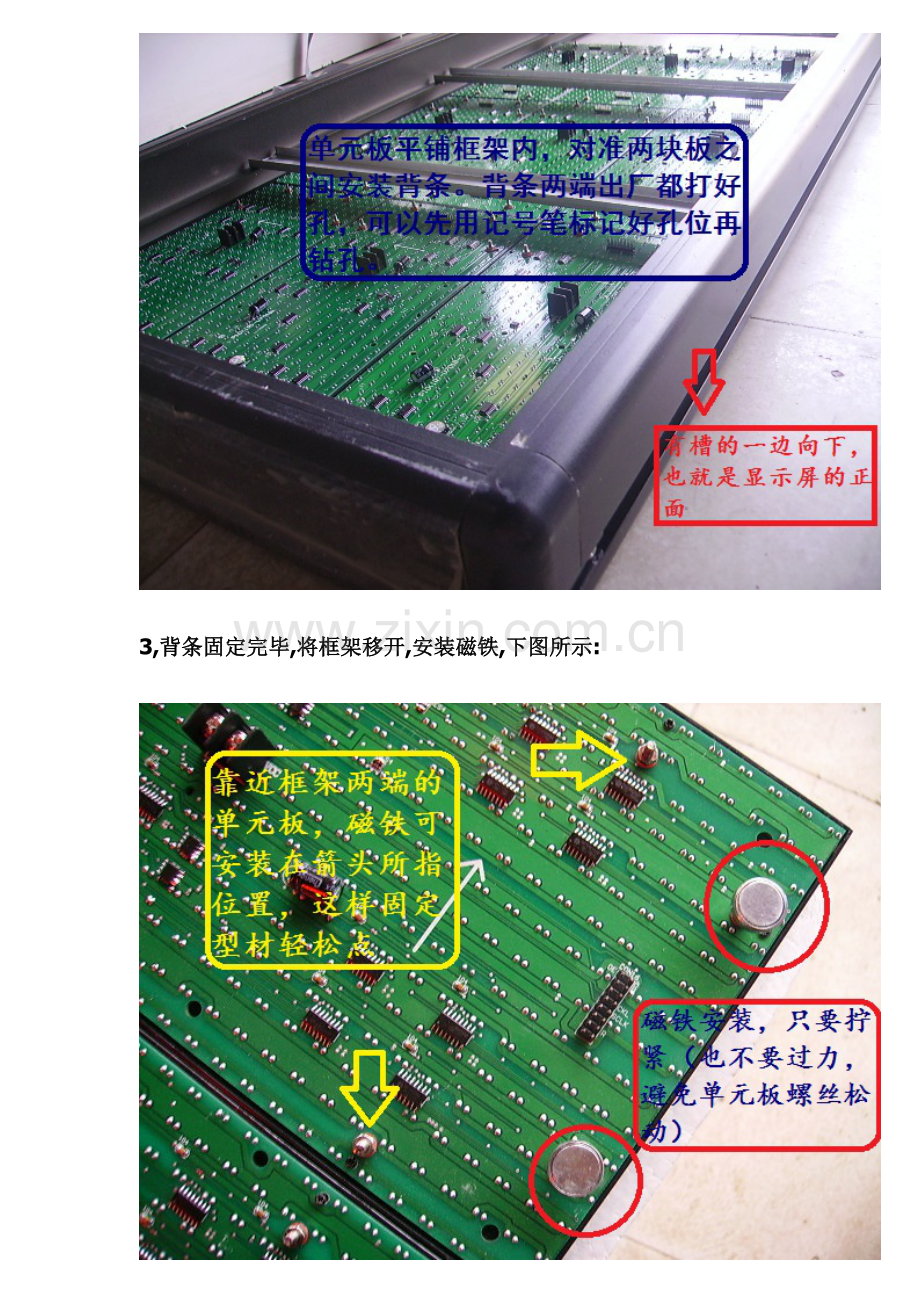

2,把外框架组装完毕,将单元板摆放于框架内(注意框架得正反面,有槽得一面就是正面),这时候安装背条得位置就是相当准确得,避免错一根而改全部得麻烦,如下图所示:

3,背条固定完毕,将框架移开,安装磁铁,下图所示:

4,固定好单元板

5,连接好排线、上下电源线

6,固定好电源与控制卡

7,电源与单元板接线,注意正负极,建议使用SVV2＊1、０软芯线,也就就是1平方双股软芯线
主电源根据屏得大小选择

8,控制卡与单元板排线连接(特别重要),连接之前请仔细瞧明白为止,屏未固定在墙上,这就是最关键一步,可以先通过测试按钮检查屏安装就是否正确

9,数据线(短距离一般用超5类网线就可以)正常一般用串口2、3、５交叉线,也有平行线,软件光盘上一般都有接线说明
