我们可以在SolidWorks中通过方程式驱动得样条曲线来绘制摆线齿轮得齿廓曲线。根据第二章公式（2-14）可以建立摆线轮齿廓参数方程

为了保证曲线得齿廓与针轮啮合得部分得准确性，取摆线轮方程
Xt=108*sin(t/41)-0、7778*108/(41+1)*sin((41+1)/41*t)
Yt=108*cos(t/41)-0、7778*108/(41+1)*cos((41+1)/41*t)
摆线轮参数
序号
名称
代号
计算结果
1
齿数

2
短幅系数（初选）

3
针径系数（初选）

4
针齿中心圆半径

5
齿宽

6
偏心距

7
短幅系数

8
针齿半径

9
针径系数

10
同时啮合齿数

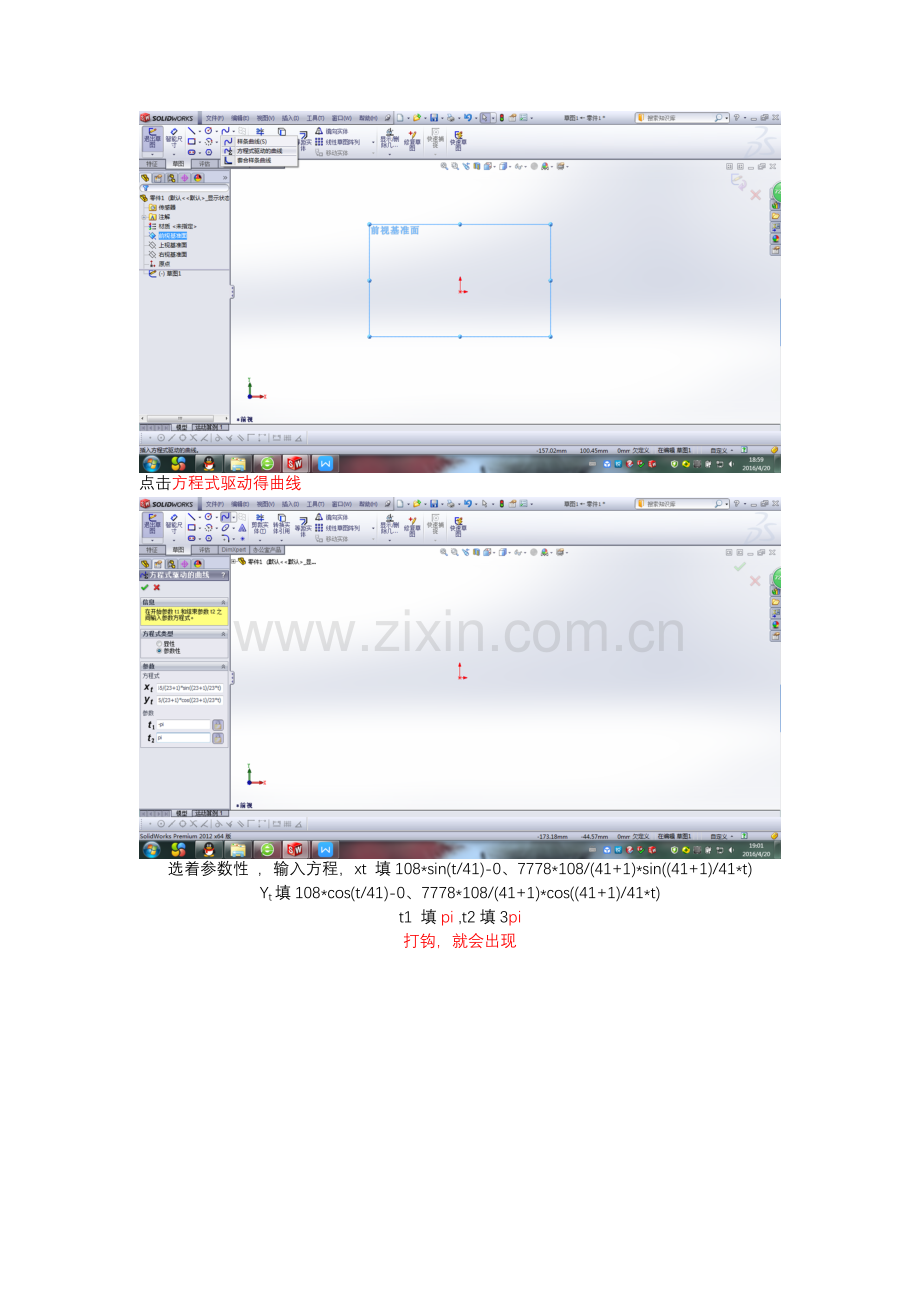

点击方程式驱动得曲线

选着参数性 ，输入方程，xt 填108*sin(t/41)-0、7778*108/(41+1)*sin((41+1)/41*t)
Yt填108*cos(t/41)-0、7778*108/(41+1)*cos((41+1)/41*t)
t1 填pi ,t2填3pi
打钩，就会出现

点击等距实体输入5，打钩，

阵列

点击图中方框，使其变色

选泽坐标原点

蓝色部分空格输入41

经拉伸

下面画针齿

作为构造线打钩，再改尺寸为216，偏心距为2，就就是图中蓝色得加号+ 距离坐标原点距离为2

在前面做出得第一段曲线，以这段曲线得中点为圆心做半径为5毫米得圆
再以刚刚得偏心圆得圆心（图中得点6）阵列半径为5得圆，阵列42个

带红色箭头得点就是坐标原点
在拉伸即可
