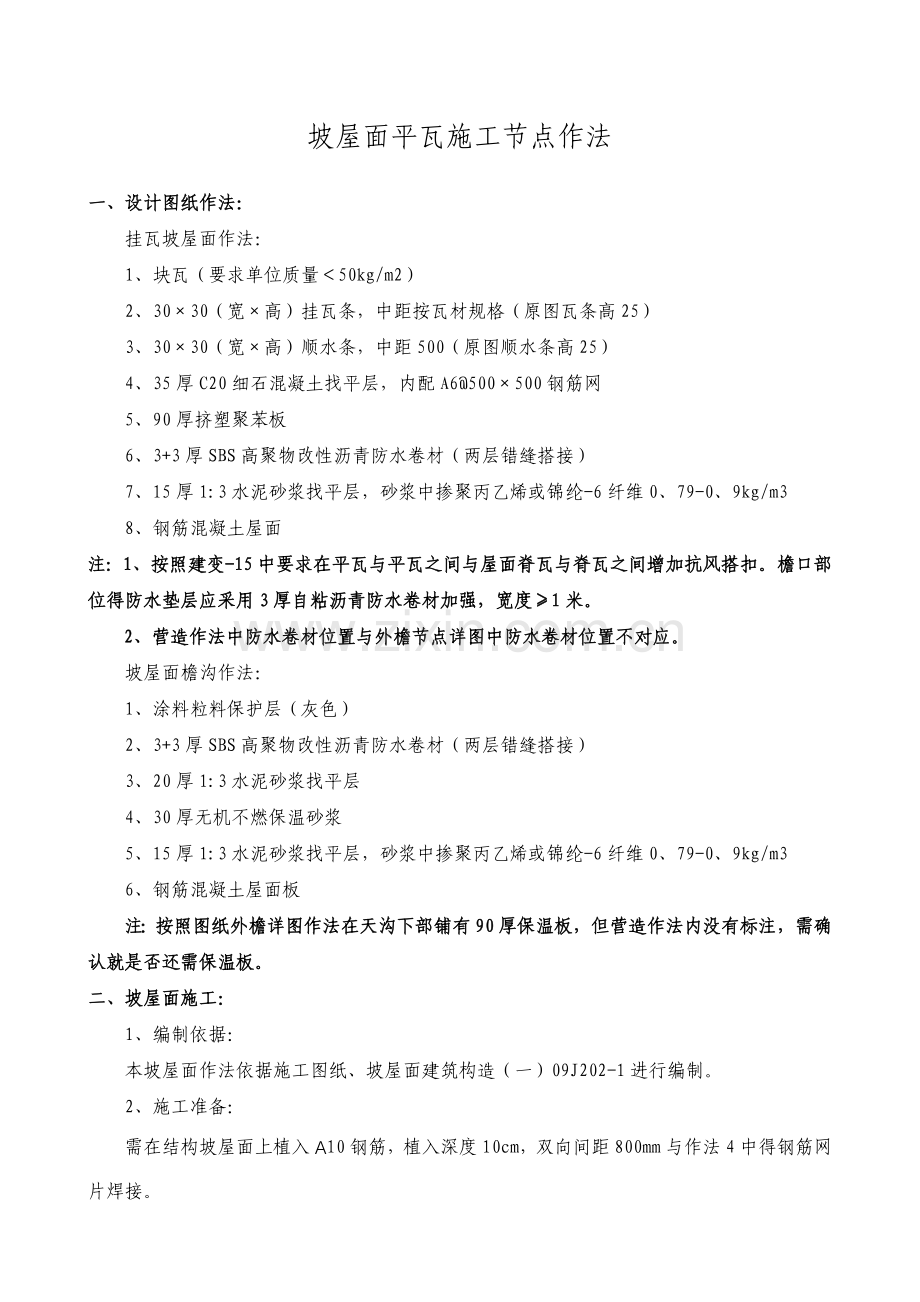

坡屋面平瓦施工节点作法
一、设计图纸作法：
挂瓦坡屋面作法：
1、块瓦（要求单位质量＜50kg/m2）
2、30×30（宽×高）挂瓦条，中距按瓦材规格（原图瓦条高25）
3、30×30（宽×高）顺水条，中距500（原图顺水条高25）
4、35厚C20细石混凝土找平层，内配A6@500×500钢筋网
5、90厚挤塑聚苯板
6、3+3厚SBS高聚物改性沥青防水卷材（两层错缝搭接）
7、15厚1:3水泥砂浆找平层，砂浆中掺聚丙乙烯或锦纶-6纤维0、79-0、9kg/m3
8、钢筋混凝土屋面
注：1、按照建变-15中要求在平瓦与平瓦之间与屋面脊瓦与脊瓦之间增加抗风搭扣。檐口部位得防水垫层应采用3厚自粘沥青防水卷材加强，宽度≥1米。
2、营造作法中防水卷材位置与外檐节点详图中防水卷材位置不对应。
坡屋面檐沟作法：
1、涂料粒料保护层（灰色）
2、3+3厚SBS高聚物改性沥青防水卷材（两层错缝搭接）
3、20厚1:3水泥砂浆找平层
4、30厚无机不燃保温砂浆
5、15厚1:3水泥砂浆找平层，砂浆中掺聚丙乙烯或锦纶-6纤维0、79-0、9kg/m3
6、钢筋混凝土屋面板
注：按照图纸外檐详图作法在天沟下部铺有90厚保温板，但营造作法内没有标注，需确认就是否还需保温板。
二、坡屋面施工：
1、编制依据：
本坡屋面作法依据施工图纸、坡屋面建筑构造（一）09J202-1进行编制。
2、施工准备：
需在结构坡屋面上植入A10钢筋，植入深度10cm，双向间距800mm与作法4中得钢筋网片焊接。
3、屋面各部位节点作法：

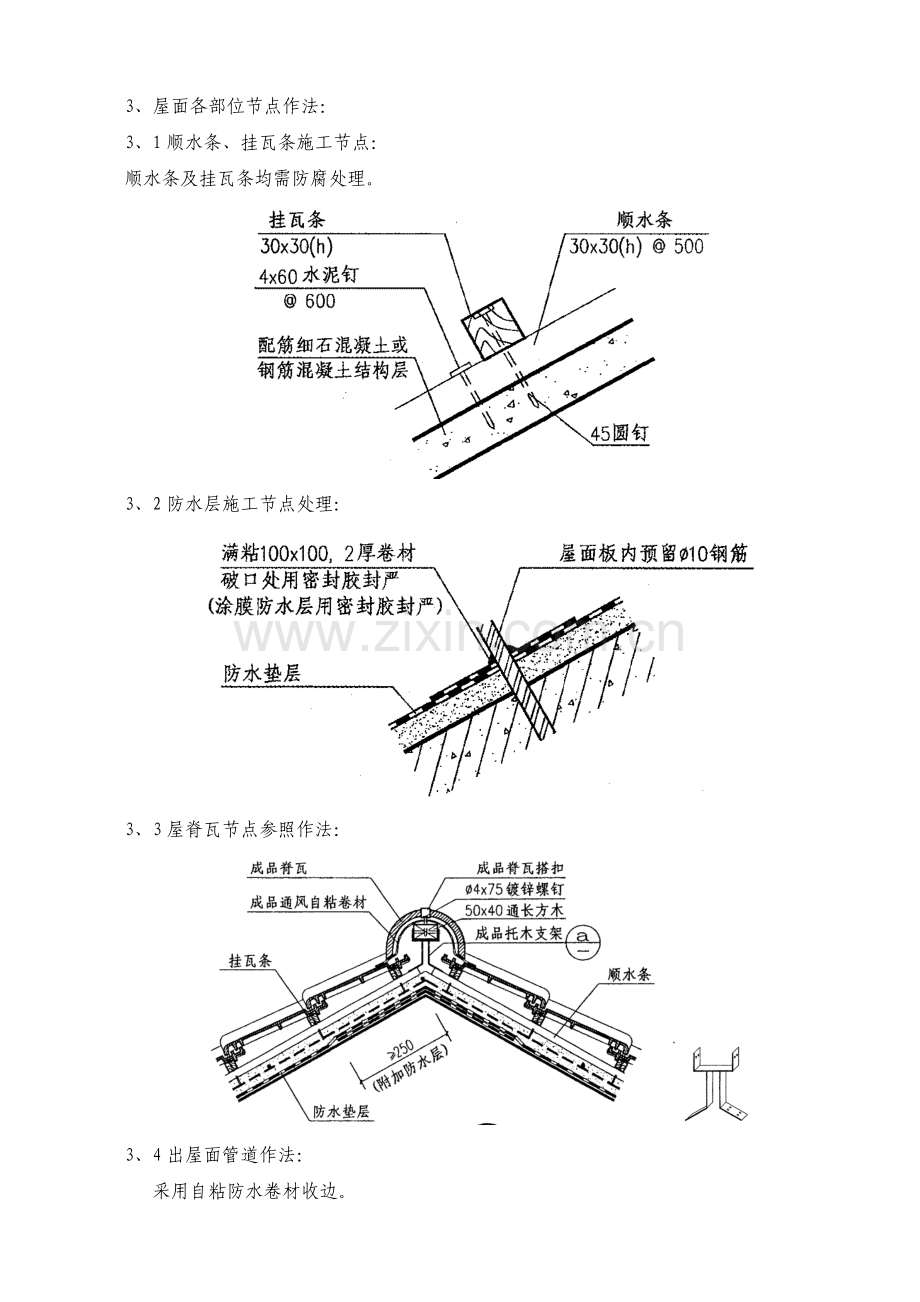

3、1顺水条、挂瓦条施工节点：
顺水条及挂瓦条均需防腐处理。

3、2防水层施工节点处理：

3、3屋脊瓦节点参照作法：

3、4出屋面管道作法：
采用自粘防水卷材收边。

3、5烟囱卷材节点：

3、6老虎窗节点：

3、7檐口作法：
参照以下节点施工

3、8高低层相交节点：

3、9平坡结合节点：

3、10其她节点参考国家建筑标准设计图集《坡屋面建筑构造》09J202-1施工。
