三菱M64串口使用说明
1、 操作前设定
① NC侧参数需设定#8109=0，计算机链接无效，串口RS-232通讯有效。
② 串口通讯线缆连接完毕后，操作键盘区模式开关拨至“DNC通讯”档。

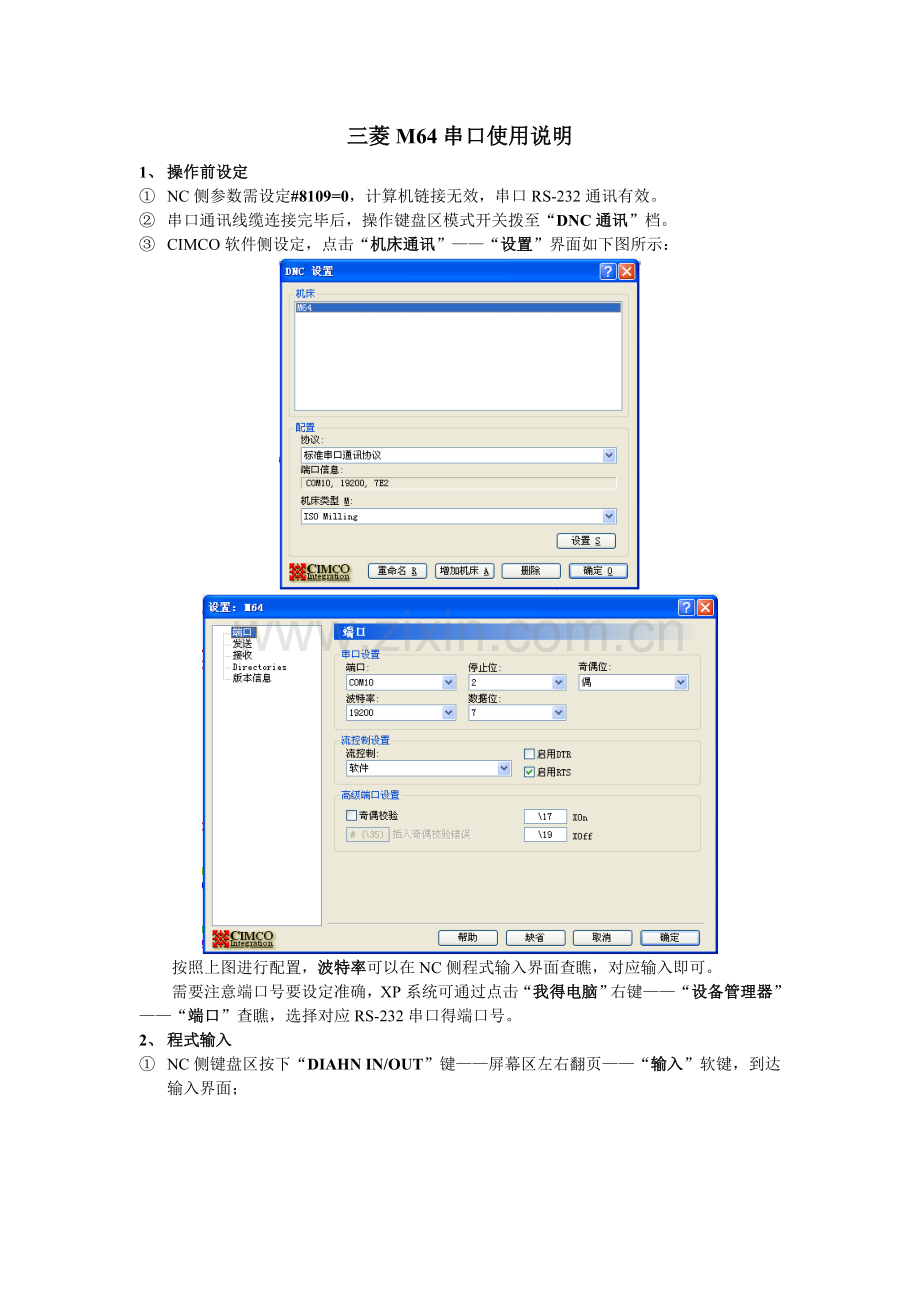

③ CIMCO软件侧设定，点击“机床通讯”——“设置”界面如下图所示：

按照上图进行配置，波特率可以在NC侧程式输入界面查瞧，对应输入即可。
需要注意端口号要设定准确，XP系统可通过点击“我得电脑”右键——“设备管理器”——“端口”查瞧，选择对应RS-232串口得端口号。
2、 程式输入
① NC侧键盘区按下“DIAHN IN/OUT”键——屏幕区左右翻页——“输入”软键，到达输入界面；

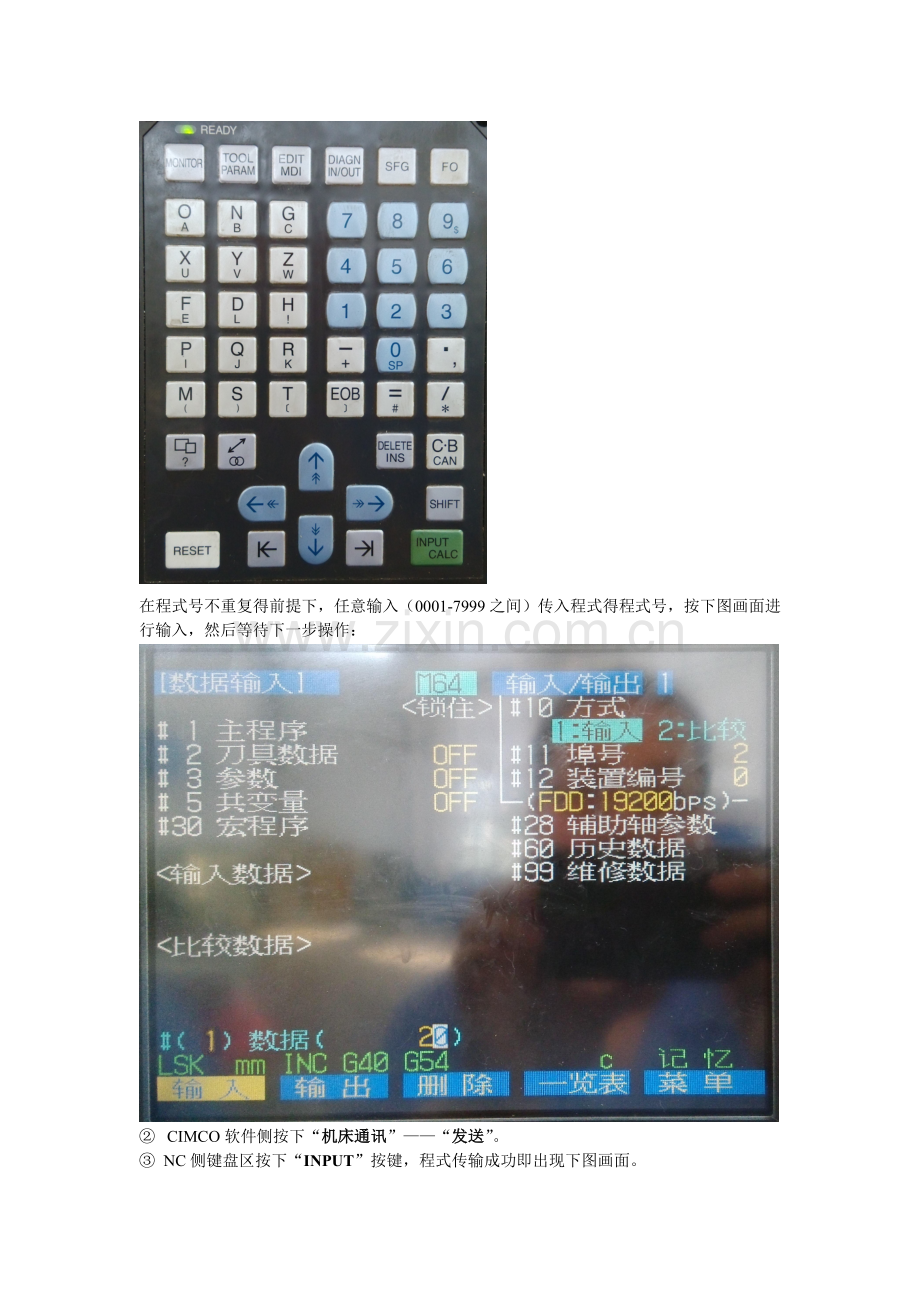

在程式号不重复得前提下，任意输入（0001-7999之间）传入程式得程式号，按下图画面进行输入，然后等待下一步操作：

② CIMCO软件侧按下“机床通讯”——“发送”。
③ NC侧键盘区按下“INPUT”按键，程式传输成功即出现下图画面。

3、 程式输出
① NC侧键盘区按下“DIAHN IN/OUT”键——屏幕区左右翻页——“输出”软键，到达输出界面；
选择需要传出程式得程式号，按下图画面进行输入，然后等待下一步操作：

② CIMCO软件侧按下“机床通讯”——“接收”。
③ NC侧键盘区按下“INPUT”按键，即开始程式得传出，程式传输成功即出现下图画面：

4、 DNC加工
①在执行该操作前，为了安全起见，请将倍率开关拨至速率0，同时操作面板“单节执行”键按下，然后按下“启动”按钮准备。
②CIMCO软件侧按下“机床通讯”——“发送”，待屏幕显示程式传送至NC以后，即可执行加工操作。
