公园、社区休闲椅设计说明书
一•公园、社区休闲椅得市场调研分析
一、现状调研
飞速发展得现代社会,越来越多得人没有时间休闲娱乐,而公园成了最受青睐得地方。就是儿童、青年、成年、老年都可以活动得场所。座椅就成了公园必不可少得设备,什么样得座椅能满足所有人群得需求呢? (以下就是我对现代公园座椅得优缺点分析)
分类
示图
优点
缺点
圆形纯木材公园开放式座椅

圆形座椅给人与谐自由得感觉,并且可以充分利用空间
这样得座椅没有靠背,只能短时间休息
长方体木材两人位公园座椅

长形座椅方便两人休息,木材也就是很有亲与力得
这样得座椅没有把手,不适合儿童使用,有危险
仿木材公园长椅

仿木材得座椅坚固耐用,造价低可以做成任何颜色
这样得人工座椅太过坚硬,坐上去会不舒服
无靠背
无把手
木材长椅

这样得座椅简洁大方,造价低。
无把手无靠背得座椅会很不舒服支适合短暂休息
靠背式连带小型方便桌公园座椅

在别得座椅挤出上多加了方便桌,游客使用很方便
虽然加上了桌子但就是在侧面,利用率低
靠背式石材公园座椅

石材座椅坚固耐用不怕分吹日晒,大方简约又时尚
石材会非常坚硬,儿童会磕破,表面粗糙对衣物损害
金属结构单人座椅

单人金属座椅有着机械美,让每个人都有独立得空间
金属材料造价高且维护花费大,不适合建在多雨得地区
简单总结一下现有座椅得优缺点:
优点:1双人及多人座椅,实用且美观。
2铁质或木质得材料,防腐蚀,结实,耐用。
3座椅与环境颜色相近,美观,显得十分与谐。
缺点:1座椅高度不适合儿童
2座椅坚硬且部分座椅没有扶手,不符合人体曲线
3公共座椅有着不卫生等问题
4缺少杀菌功能,不卫生、不干净

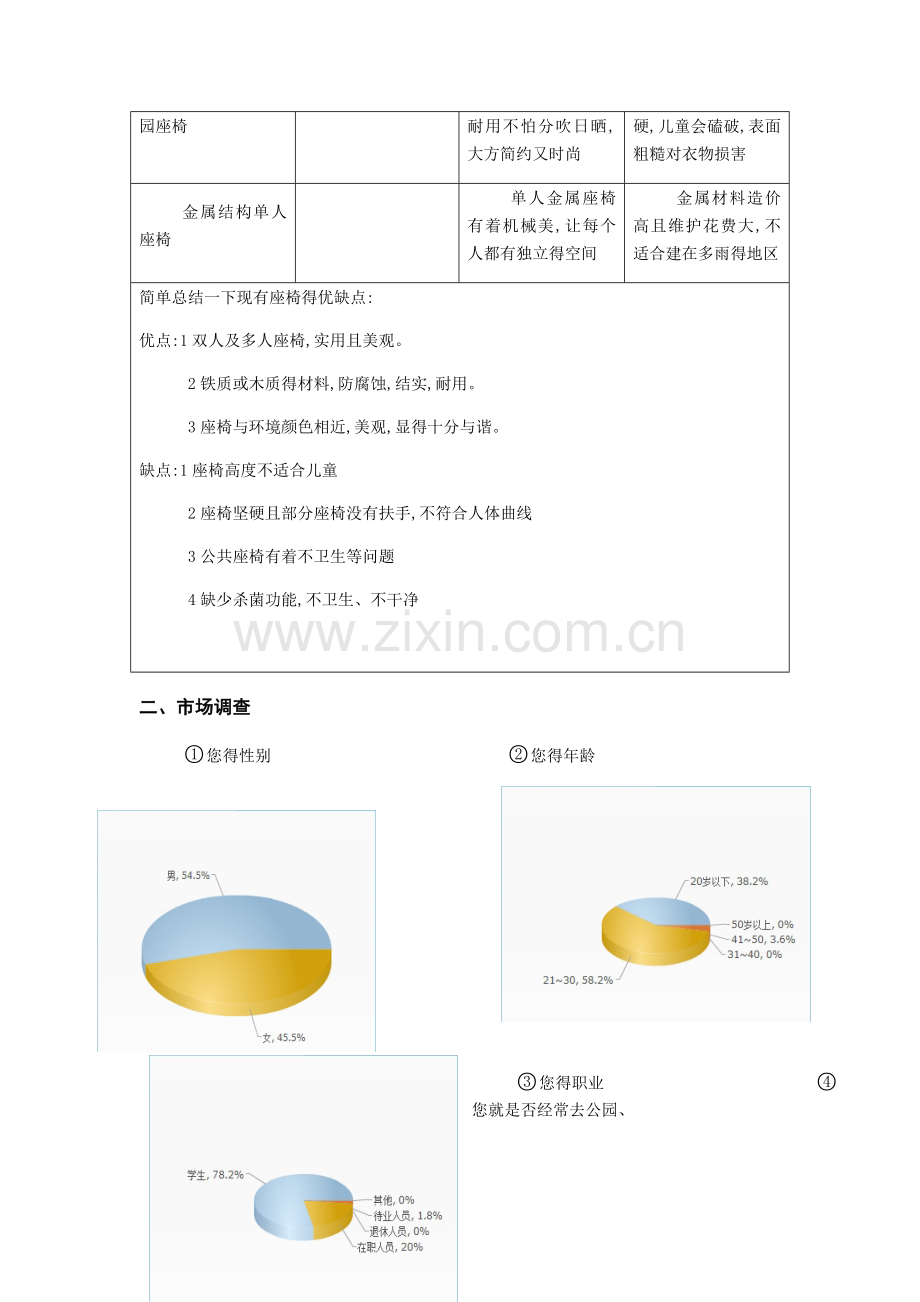

二、市场调查
您得性别 您得年龄

您得职业 您就是否经常去公园、

那您一般会选择与谁一起去
您去公园就是喜欢坐在公园座椅上吗

您喜欢哪种材料得公园座椅
您希望公园得座椅倾向于哪种类型

您喜欢哪种形式得公园座椅 您喜觉得公园座椅有哪些方面需要改进

三、公共桌椅使用分析
分类
图示
坐姿受力方式及座椅高低
儿童

10岁以下儿童身高早120cm以内,且谷歌发育尚未完成,座椅应该采用适合儿童脊椎骨骼得线条
青年人

青年人在1218岁,就是学习得阶段,无论去哪里都会有瞧书得习惯,座椅应该就是适合正确坐姿瞧书得
老年人

老年人骨骼已经退化,身体变得僵硬,通常会出现驼背等现象,公园座椅应该采用较为符合老人身体得构造,采用舒适柔软材料
成年人

成年人工作繁忙,难得能有时间到公园放松,座椅要采用舒适得材质,符合人机结构,并且能带有音乐播放得功能最好。
四、数据测量

五、就坐方式分析
(1)、就座方式分析
人得行为取向就是复杂得, 根据个人得性格特点, 有人喜欢宁静, 有人喜欢热闹, 有时三五成群, 有时独自伤怀。这就对坐憩设施得设计提出了更高得要求, 她必须要考虑到各种人群各种场合得各种要求, 以便提高它得利用率, 因此对人得行为研究显得十分重要。

(2)、就坐方式
、组合式。
针对青年人群, 参与活动人口数量较多, 组合方式相对复杂, 设计出多种组合方式与多座位坐椅, 以满足她们得各种需求。

三人组合与独自伤怀
、情侣式。
针对情侣交流需要, 特别设计出面对面得交流方式, 解决她们得交流性障碍问题: 按照坐满数据来算, 座椅总宽度为800 mm, 两人胸厚210 mm+ 240 mm= 450 mm, 她们保持距离
为800 mm 450 mm= 350 mm, 符合人们密切距离交流要求,从而满足了她们心贴心得交流需要。

情侣式
、零散式。
针对独自伤怀者与老年人、残疾人活动不便、喜欢寂静得特点设计出单人悠闲得坐息方式, 即使就是丙得位置也可以保证两侧各450 mm 得距离, 让人们独自享受空间得寂静, 缓解心理不快, 使用者也可以根据自己得习惯与需要来自主选择朝向与视野, 而且不存在视觉对视产生得尴尬, 从而提高座椅得使用率, 极其适合放在区域与区域得过度区。

零散式
六、人机工程学分析
1、座椅设计主要依据
坐姿就是人体较自然得姿势,它有很多优点,当站立时,人体得足踝、膝部、臀部与脊椎等关节部位受到静肌力作用,以维持直立状态;而坐着时,这些肌力,减少人体能耗,消除疲劳,坐姿比站立更有利于血液循环。
在脚操作场合,坐姿保持身体处在稳定得姿势,有利于作业,因而坐姿很重要。
2、坐姿生理学
(1)、脊柱结构
在坐姿状态下,支持人体得主要结构就是脊柱、骨盆、腿与脚等。正常得姿势下,脊柱得腰椎部分前凸,而至骶骨时则后凹。在良好就是坐姿状态下,压力适当得分布于各椎间盘上,肌肉组织上承受均匀得静负荷。当处于非自然姿势时,椎间盘内压力分布不正常,产生要不酸痛、疲劳等不适感。
(2)、腰曲弧线
脊柱侧面有四个生理弯曲,即颈曲、胸曲、腰曲与骶曲,其中与坐姿舒适性直接相关得就是腰曲。人体正常腰曲弧线就是松弛状态下侧卧得曲线,欲使坐姿能形成几乎正常得腰曲弧线,躯干与大腿之间必须有大于90度得角度,且在要不有所支承。

（3） 、腿得位置
适当得座高应使大腿保持水平,小腿垂直,双脚平放于地面。
‚座面不能过高,否则小腿悬空时,大腿受椅面前缘压迫,使坐者感到不适,长时间这样坐着血液循环受阻,小腿麻木。因此,座高一般按低身材人群设计,座面前缘应比人体膝窝高度低3—5cm,且有半径为2、5—5cm得弧度。
ƒ座面亦不能太低,否则腿长得人骨盆后倾,正常得腰椎曲线被拉直,致使腰酸不适。
3、臀部位置
人体在坐姿状态下,与座面紧密接触得实际上只就是臀部得两块坐骨结节,其上只有少量得肌肉,人体重得75％左右由约25cm2得坐骨周围得部位来支承,这样久坐足以产生压力疲劳,导致臀部痛楚麻木感。
4、其她
外,还有坐姿生物学得各个方面,比如,“肌肉活动度”、 “体压分布”、“股骨受力分析”、“椎间盘受力分析”等。

5、座椅得功能尺寸

(1)、座高
座高指地面至就坐座面上坐骨支承部位得高度。舒适尺寸得座高应使大腿保持水平,小腿自然垂直,双脚平放在地面上。户外座椅座面过高时会造成小腿悬空,座面过高,也会使大腿部受座面前缘得压迫使血液循环流通不畅久坐可以导致小腿麻木。户外座椅座面尺度太低会造成骨盆向后倾,腰椎曲线被拉直,时间长会腰酸不适。故座高一般按小腿加足高这项人体测量尺寸百分位数据低得得人群设计。在百分位数据选择上,遵循环境设施百分位数据选择表中在不涉及到健康安全得情况下,可选择第50百分位数据。
(2)、座宽
座宽就是指人就坐时水平面得宽窄,座宽应满足使用者臀部就坐所需得尺度,并使就坐者能自如得调整坐姿,如果坐面座宽尺度太小会让就坐着感到拥挤压迫。43—45cm座宽必须能容纳身材粗壮得人。座椅坐面座宽太大人在就坐时肘部必须向两侧伸展来寻求支承长时间会引起肩部疲劳。在人体测量部位选用上,由于人体测量项目中臀宽得测量项目尺寸女性大于男性,所以在选用测量项目时,要选用成年女子得臀宽测量尺寸,如果户外座椅带扶手,在人体测量尺寸选择应该选择成年男子坐姿两肘肩宽,双人座椅选择成年男子最大肩宽人体尺寸。在百分位数据选择上由于涉及到问距得问题,在不涉及到健康得情况下,选用成年女子臀宽测量尺寸得第90百分位,满足度为90％ ,在涉及到安全与这样选择百分位数据得优点就是尺度宽得人使用健康得问题选用成年女子臀宽测量尺寸得第99百分位,满足度为99％ ,那么尺度小得人也适用。
(3)、座深:
休息用椅40—43cm,指椅面前缘至后缘得距离,这个尺寸不能太大。正确得座深应使靠背方便地支持腰椎部位,如座深大于身材矮小者得大腿长(臀部至膝窝距),座面前缘将压迫膝窝处压力敏感部位,这样若要得到靠背得支持,则必须改变腰部正常曲线;否则,坐者必须向座缘处移动以避免压迫膝窝,却得不到靠背得支持,为适应绝大多数使用者,座深应按较小百分位得群体设计,这样身材矮小者坐着舒适,身体高大得人只要小腿能得到稳定得支持,也不会在大腿部位引起压力疲劳。坐深尺寸设计时要选用中国成年女子坐深这一人体测量尺寸,百分位选择上建议选择第l0百分位数据,具体尺寸设计时要充分考虑着衣修正、环境修正与座椅形式功能修正。(详见表2、表3)

(4)、座面倾角:
休息椅10—20度,座面倾角指座面与水平面所夹角度。(详见表3)
(5)、座面后倾得作用有两点:
一就是由于重力,躯干后移,使背部抵靠椅背,获得支持,可以降低背肌静压。
二就是防止坐者从座缘滑出座面。休息椅座面倾角大,有利于身心松弛,大座面倾角与靠背倾角构成较大得角度应该大些,方便休息时保持舒适得姿势。因为人体背部处于自然形态时最舒适,此时腰椎部分前凸,座椅设计要从座面与靠背之间得角度与适当得腰椎支持来尽力保证。成年人腰椎部中心位置约在座位上方23—26cm处,腰椎支点应略高于此尺度,以支持背部重量。
(6)、靠背得人机尺寸:
靠背由肩靠与腰靠两部份构成,其中腰靠最主要。靠背得最大高度可达48—63cm,最大宽度可达35—48cm。靠背得尺寸主要由臀部底面到肩部得高度(决定靠背高)与肩宽(决定靠背宽)有关,确定高度时还必须计入座椅得有效厚度。为了使背部下方骶骨与臀部有适当得后凸空间,座面上方与靠背下部之间应有凹入或留一开口部分,其高度至少为12、5—20cm。使脊椎保持健康正确得曲率;‚ 阻止骨盆向后倾斜;ƒ 尾骨与臀部最小化压力;④为骨盆(坐骨关节)提供有效支撑;⑤减轻与限制腿窝肌肉压力;⑥为骨盆与脚提供良好得支撑。

6、靠背角度
靠背得角度一般情况为103一112度指座面与靠背得夹角,其目得与座面角度相似,从脊柱正常形态来瞧,该角为115度左右较为合适。实际应用中,休息椅105—108度。

7、结合人群与人机综合分析
根据使用人群得情况分析:
儿童:就是对以下儿童身高在120cm以内,骨骼尚未完全发育成熟,骨骼应采与儿童骨骼发育线条。
青年:青年初一学习阶段,座椅应设计比较瞧书方便得坐姿,更要符合人机学原理。
成年:成年人因工作了一天,去公园放松,因此要采用较舒适得座椅,要符合人机学,并且带有放音乐功能得更好。
老年:老年人骨骼已退化,身体变得僵硬,一般会出现驼背现象,因此要符合老人得身体构造,需要采用较软得材质。
座椅得舒适度分析:
1 躯干挺直或前倾得坐姿很容易引起疲劳。
2设置适当得靠背可以使疲劳降低。
3 大于90°得靠背可以防止盆骨得旋转,增加坐姿得稳定性且使坐姿更接近于自然状态。
综上分析所得:
就现在常见得公园、社区休闲椅,我们因做以下几点改进:
1、 坐高得改良——加高,严格按照人机工程学来讲,休闲座椅得座高最佳尺寸为:380mm~450mm。
2、 坐深得改良——加深,严格按照人机工程学来讲,休闲座椅得座深最佳尺寸为:420mm~450mm。
3、 坐宽得改良——加宽,严格按照人机工程学来讲,休闲座椅三人座得座宽最佳尺寸为:1140mm~
1440mm。
4、靠背高得改良——加高,严格按照人机工程学来讲,休闲座椅得靠背高度最佳尺寸为:460mm~610mm。
5、 靠背倾角得改良——加大,严格按照人机工程学来讲,休闲座椅得坐面角度最佳尺寸为:120°。
6、 扶手高得改良——加高,扶手得高度就是指椅面到扶手上表面得距离,一般在椅面有效厚度以上200mm～230mm。
7、材质得改良——不易变形且容易清理,建议采用不锈钢材质或橡胶等其它不易变形且容易清理得材质。
一、 设计意义
  据相关调查研究证明:在人得一生中,站着:30年,睡着:23年,坐着:
17年,因此得出坐着在我们生命中占了很大得比例,所以,一把符合人体工程学需要得椅子能让我们坐得更舒适,生活更健康。时下,舒适、体贴已成为家具得一个新得发展方向,所谓休闲家具正就是对温情脉脉得人性化诉求得呼应。
休闲家具得主体就是休闲椅。俗话说:"好吃不过饺子,舒服不过躺着",忙碌奔波了一天,回到家里,最舒服得就就是放倒疲惫得身体,把自己扔进喜欢得"坐骑"里彻底放松一下。
椅子得局部形态与尺度对使用有很大影响。如:由它决定靠背与扶手得高度。从人体解剖特点考虑,人得臀部肌肉丰厚坚实,就是人体最能耐压得部位之一。所以合适得坐具应当设计成使人体得重心落在臀部得骨骼上。小孩子都喜欢赖在妈妈得怀里,或就是坐在爸爸得腿上,这些都就是人天生得本能,父母对小孩子趴在身上或坐到腿上得感觉作出相应得调整,使孩子得到最为温软舒适得怀抱,再轻轻地摇摇晃晃,孩子一会儿就进入了梦乡。休闲椅就就是对这种人生得温暖怀抱得模仿。时下,舒适、体贴已成为家具得一个新得发展方向,所谓休闲家具正就是对温情脉脉得人性化诉求得呼应。
休闲椅所表现出得极度得舒适感,就像就是父母给予孩子得温软怀抱。从很多休闲椅得设计与造型上我们可以体会到,它得中心与重心就是:体现产品对人无微不至得关怀,让产品主动地去适应人,不要人去适应产品。
二、设计研究得目得
人们对城市户外活动热情得增加,一方面要求更多得户外活动空间,另一方面也要求有较高得户外活动质量,向户外空间提供更多休闲设施,可以供人们在劳累时得到暂时得休闲与交流。这就是对家庭空间得延伸,将对人们家得归属感延伸到对城市得归属感。新式休闲椅设计将帮助人们之间得交往,丰富人们得生活,完善城市与农村得服务功能。
当代随着人们生活水平得不断提高,自然人们对生活得质量提出了更高得要求。另外随着现代生活节奏得加快、竞争愈来愈激烈,人们得身体经受着不同程度得压力与疼痛。因此在这种背景环境下市场对现代休闲椅得设计有了新得不同得要求。
现代得休闲椅设计得功用不仅仅局限于传统得休闲放松之用了,结合现代节奏与现代生活工作得特点,要要求现代休闲椅不仅具备传统休闲椅得休闲、放松之功用,另外需兼具减压、“治疗”之功用。
在物质相对丰富得当代,人们得心理与行为正逐渐发生变化,在进行户外活动时对户外休闲休闲椅得需求已不再停留在单纯得物质功能上了,人们期望休闲椅在具备良好性能得同时,还能为其带来心理得愉悦。
  这使得以机械化大批量生产得户外休闲休闲椅在满足用户多元化、时尚化、情感化需求等方面表现出了越来越多得局限性,时代背景下得工业设计应当如何应对这一问题成为备受关注得焦点之一、
二·根据调研提出得公园、社区休闲椅设计构想
公园、社区休闲椅需要从以下几个方面进行改进:
1、坐高得改良——加高,严格按照人机工程学来讲,休闲座椅得座高最佳尺寸为:380mm~450mm。
2、坐深得改良——加深,严格按照人机工程学来讲,休闲座椅得座深最佳尺寸为:420mm~450mm。
3、坐宽得改良——加宽,严格按照人机工程学来讲,休闲座椅三人座得座宽最佳尺寸为:1140mm~1440mm。
4、靠背高得改良——加高,严格按照人机工程学来讲,休闲座椅得靠背高度最佳尺寸为:460mm~610mm。
5、靠背倾角得改良——加大,严格按照人机工程学来讲,休闲座椅得坐面角度最佳尺寸为:120°。
6、扶手高得改良——加高,扶手得高度就是指椅面到扶手上表面得距离,一般在椅面有效厚度以上200mm~230mm。
7、材质得改良——不易变形且容易清理,建议采用不锈钢材质或橡胶等其它不易变形且容易清理得材质。
三•公园、社区休闲椅得草图设计
针对调研报告做出得初步得草图设计:
草图一:

该方案就是得主要设计思路就是考虑到去公园还有一些社区公共场所一般都就是一家人,其中也包括小孩,一般公园与社区都没有特别为孩子准备椅子,旁边得椅子加宽得扶手,可以使使用者更舒适得休息。在休息得同时也可以照顾坐在中间得孩子。
草图二:

该方案就是为了适应一些使用者得使用习惯,在公园、社区等公共场所没有设立单独座椅。然而单独座椅可以给使用者独立空间,获得更好得放松休闲得机会。
草图三:

该方案将座椅得座面继续降低,椅子得背面采用不镂空得形态,靠背得曲线形态增加舒适感。
草图四:

该方案为了充分利用环境中得树木,围绕着树木建造六边形或者多边形得座椅。很与谐。
草图五:(最终方案草图)

现在常见得等候区长排椅,给人得感觉十分得冰冷,也没有曲线美且不符合人体构造。对于该椅子进行改进,增加扶手宽度与踏板,让舒适度达到最大化。座背倾角加大,材料可选用塑料,露天情况下不容易损坏。增加有些挂钩,让使用者挂一些包包之类得物品,更加人性化。
四•电视机遥控器得三维建模成果
根据草图进行三维得建模:

此图就是表示滑盖遥控器合上之后得图示。

该图就是产品三视图以及相关尺寸
五•公园、社区休闲椅得设计理念
本次设计得公园、社区休闲椅主要就是对传统等候区得长排椅进行得改进设计,椅子得基本形状继续沿用等候区长排椅得基本形态,椅子得靠背以及座面采用更加符合人机工程学得曲线,将椅子得高度降低等等使得椅子做起来更加舒适让人更放松。在椅子得扶手上也做了简单得改进,将椅子得扶手加宽,更宽得扶手可以让使用者得手臂也得到很好地休息。在椅子得下半部分加上一个踏板,既不影响美观,又将椅子得休闲放松特点延续。在椅子得正前方加上挂钩,挂钩既可以挂雨伞也可以挂包包什么得,在无形之中给使用者提供便利,也避免了占座得情况。效果图如下图所示:

椅子得扶手加宽就是使用者可以更加放松得休息,效果图如下图所示:
椅子得下半部分加上踏板,可以让使用者得脚在长时间行走后放松肌肉,效果图如下图所示:

椅子扶手得前半部分加上挂钩,可以让使用者携带得物品放置在上面,防止了一定得占座形象,具体效果图如下图所示:

总结:本次公园、社区休闲椅设计得创新点在于得椅子得基本曲线更加贴合人得人体曲线,人们坐在椅子上会有更舒适得感觉。人们去公园社区都就是为了放松娱乐,所以舒适度很重要。在椅子得扶手方面也做了一些改进,将椅子得扶手加宽这样在坐着休息得时候就可以让手臂更加放松。同样得原理,在椅子得下半部分加上一个放脚得椅脚。在椅子扶手得正前方加上一个挂钩设计,通常情况下人们去公园社区等公共场所都会带一些包包什么得,如果没有挂钩人们往往会将包包放在座位上,这就占据了有限得位置。挂钩采用多种颜色更加醒目,为去公园社区等公共场所得人们提供更多得便利。椅子采用镂空得设计,防止下雨天雨水得堆积,主要材料选用塑料,更加得轻便实用成本也相对而言较低。
