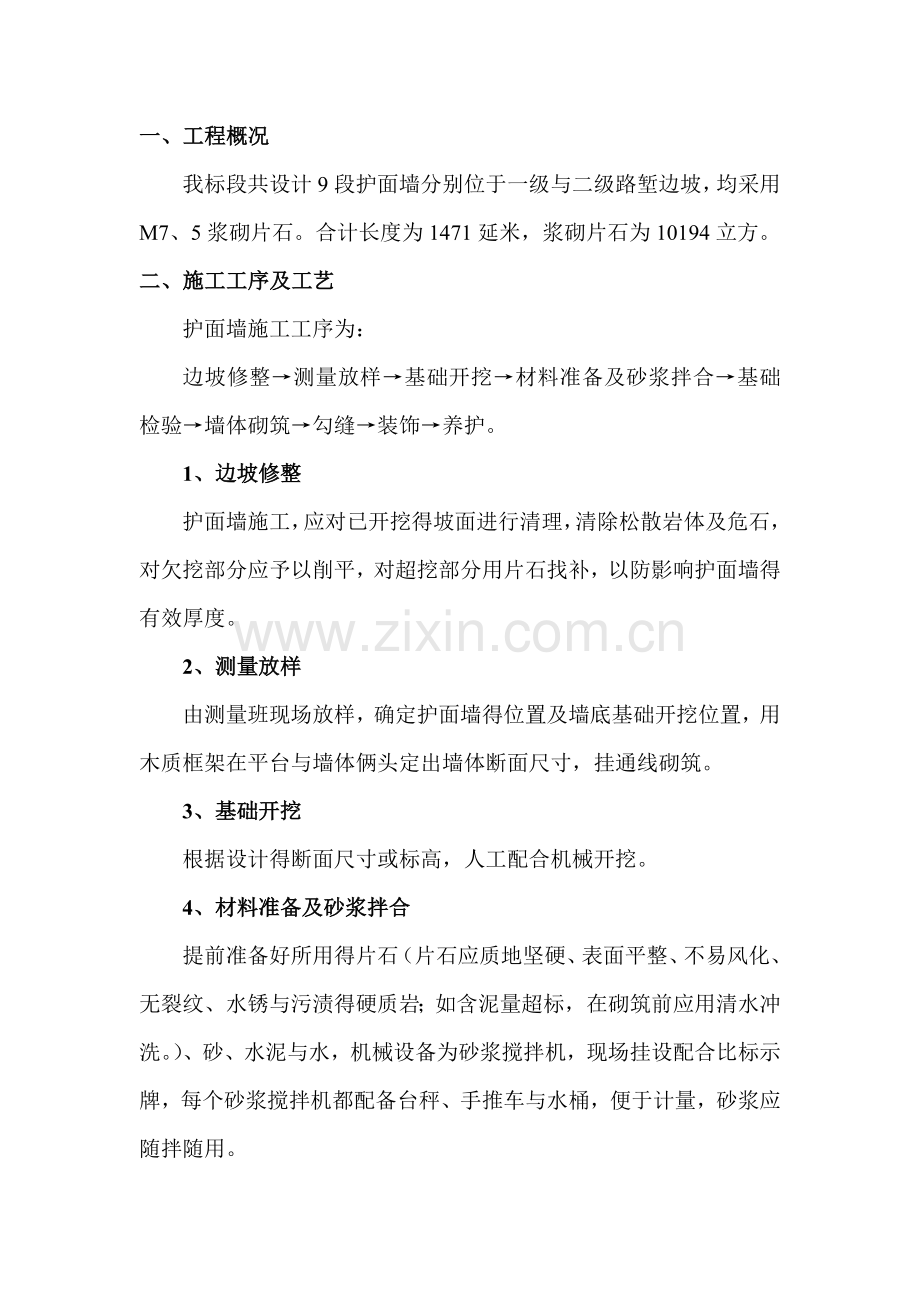

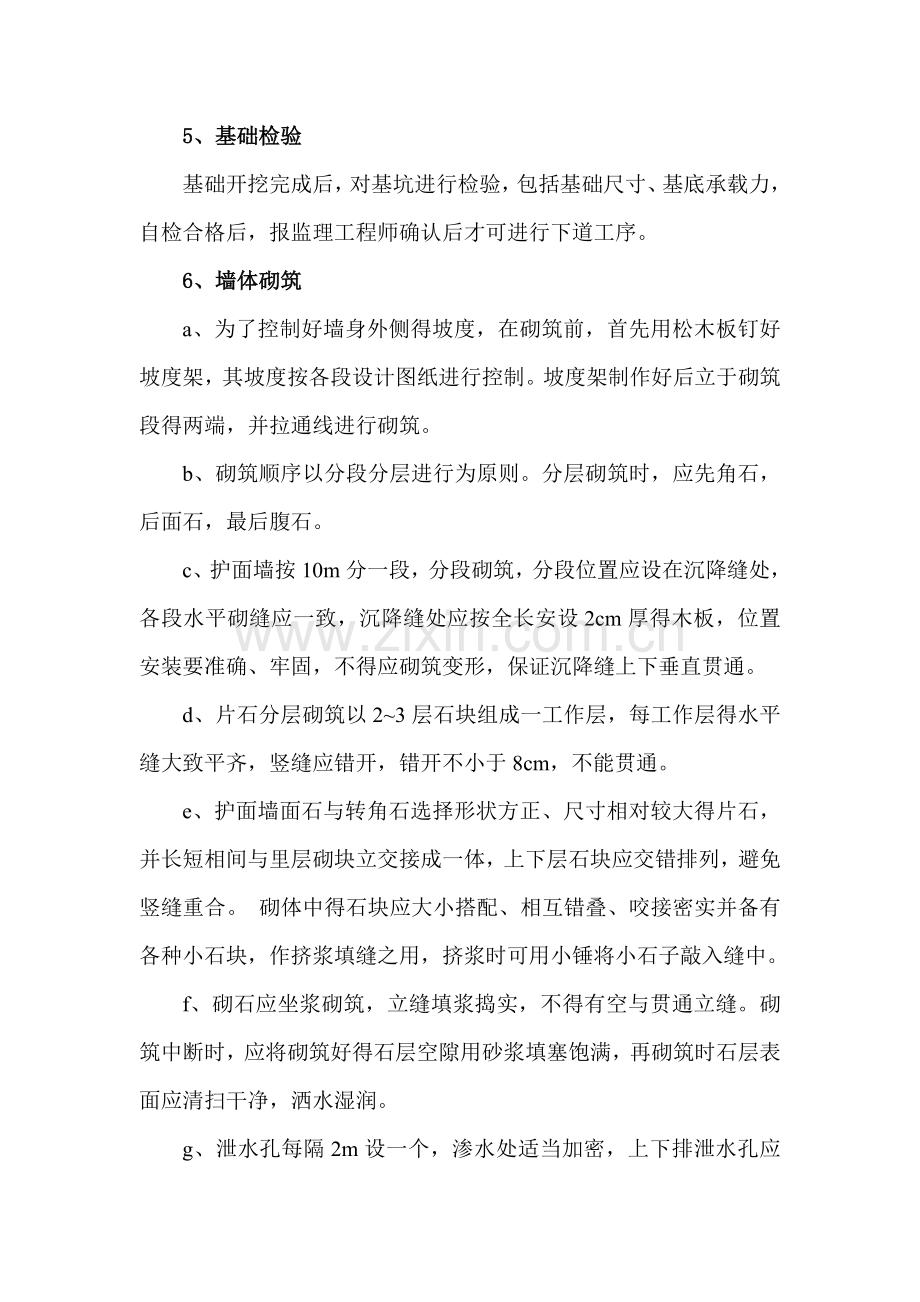

一、工程概况我标段共设计9段护面墙分别位于一级与二级路堑边坡，均采用M7、5浆砌片石。合计长度为1471延米，浆砌片石为10194立方。二、施工工序及工艺 护面墙施工工序为：边坡修整测量放样基础开挖材料准备及砂浆拌合基础检验墙体砌筑勾缝装饰养护。 1、边坡修整 护面墙施工，应对已开挖得坡面进行清理，清除松散岩体及危石，对欠挖部分应予以削平，对超挖部分用片石找补，以防影响护面墙得有效厚度。 2、测量放样 由测量班现场放样，确定护面墙得位置及墙底基础开挖位置，用木质框架在平台与墙体俩头定出墙体断面尺寸，挂通线砌筑。3、基础开挖 根据设计得断面尺寸或标高，人工配合机械开挖。 4、材料准备及砂浆拌合 提前准备好所用得片石（片石应质地坚硬、表面平整、不易风化、无裂纹、水锈与污渍得硬质岩；如含泥量超标，在砌筑前应用清水冲洗。）、砂、水泥与水，机械设备为砂浆搅拌机，现场挂设配合比标示牌，每个砂浆搅拌机都配备台秤、手推车与水桶，便于计量，砂浆应随拌随用。 5、基础检验 基础开挖完成后，对基坑进行检验，包括基础尺寸、基底承载力，自检合格后，报监理工程师确认后才可进行下道工序。 6、墙体砌筑 a、为了控制好墙身外侧得坡度，在砌筑前，首先用松木板钉好坡度架，其坡度按各段设计图纸进行控制。坡度架制作好后立于砌筑段得两端，并拉通线进行砌筑。 b、砌筑顺序以分段分层进行为原则。分层砌筑时，应先角石，后面石，最后腹石。 c、护面墙按10m分一段，分段砌筑，分段位置应设在沉降缝处，各段水平砌缝应一致，沉降缝处应按全长安设2cm厚得木板，位置安装要准确、牢固，不得应砌筑变形，保证沉降缝上下垂直贯通。 d、片石分层砌筑以23层石块组成一工作层，每工作层得水平缝大致平齐，竖缝应错开，错开不小于8cm，不能贯通。 e、护面墙面石与转角石选择形状方正、尺寸相对较大得片石，并长短相间与里层砌块立交接成一体，上下层石块应交错排列，避免竖缝重合。 砌体中得石块应大小搭配、相互错叠、咬接密实并备有各种小石块，作挤浆填缝之用，挤浆时可用小锤将小石子敲入缝中。f、砌石应坐浆砌筑，立缝填浆捣实，不得有空与贯通立缝。砌筑中断时，应将砌筑好得石层空隙用砂浆填塞饱满，再砌筑时石层表面应清扫干净，洒水湿润。g、泄水孔每隔2m设一个，渗水处适当加密，上下排泄水孔应交错设置。泄水孔后设宽50cm，厚30cm得反滤层，其下铺30cm厚粘土层，沿纵向连通。护面墙砌筑图片7、勾缝护面墙外露面应留深10mm20mm得勾缝槽，按设计要求勾成凹缝。勾缝采用M10水泥砂浆，并应嵌入砌缝内约2cm。勾缝前，应先清理缝槽，用水冲洗湿润，再在缝内抹适量水泥净浆。成型得灰缝深度与宽度应一致、整齐、拐角圆滑、不出毛刺，不得空鼓、脱落。勾缝施工图片8、装饰为美化公路，护面墙上顶与两端边缘均采用5cm得砂浆抹面镶边。沉降缝两侧均采用3cm得砂浆抹面镶边，2cm宽得沉降缝缝内均采用沥青痳絮填塞。 抹面镶边施工图片7、养护 砌体砌筑完毕应及时覆盖，并经常洒水保持湿润，常温下养护期不得小于7d。护面墙总体施工图片
