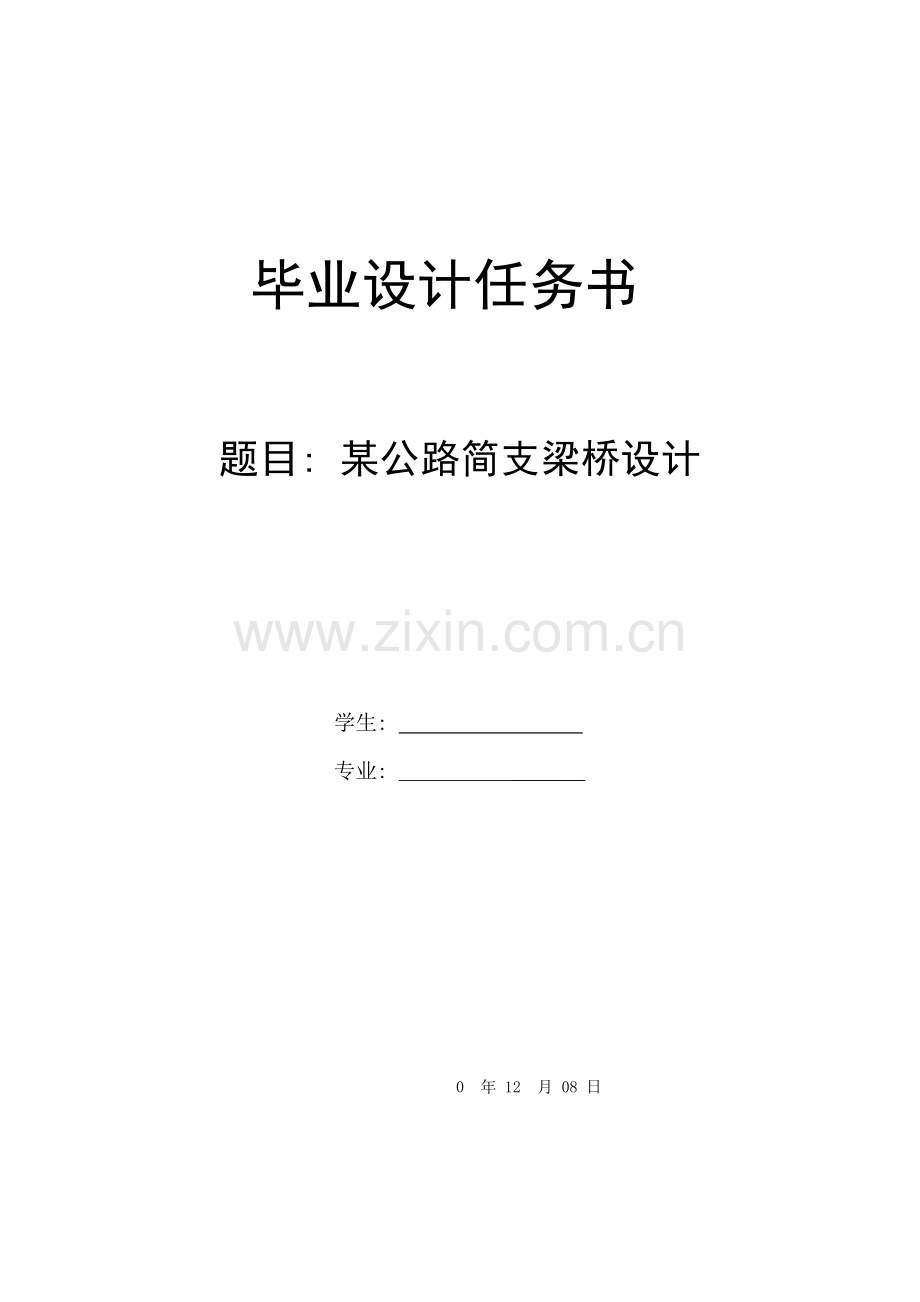

<p><span id="_baidu_bookmark_start_0" style="display: none; line-height: 0px;"></span>毕业设计任务书
题目: 某公路简支梁桥设计
学生:
专业: _________
0 年 12 月 08 日

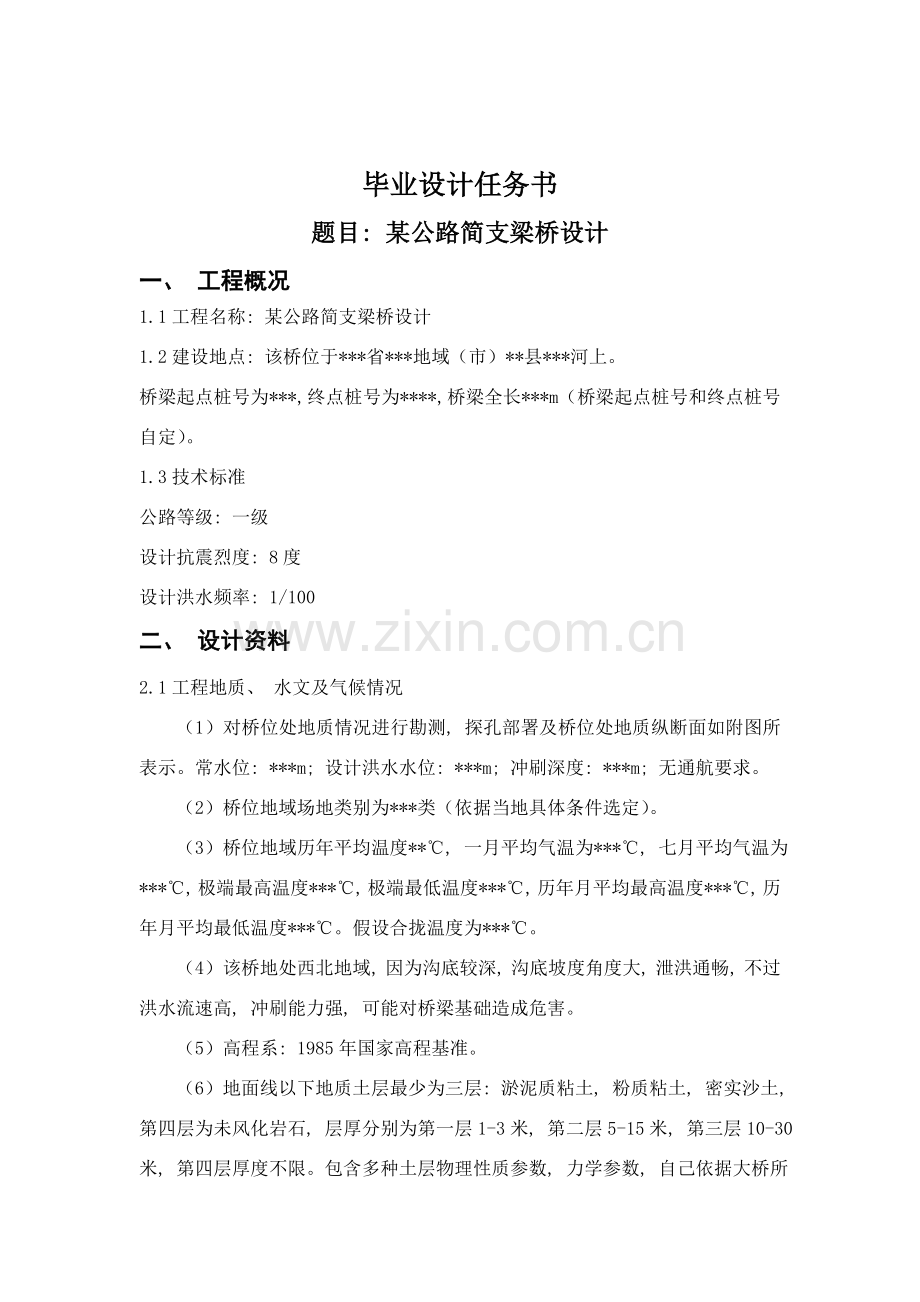

毕业设计任务书
题目: 某公路简支梁桥设计
一、 工程概况
1.1工程名称: 某公路简支梁桥设计
1.2建设地点: 该桥位于***省***地域（市）**县***河上。
桥梁起点桩号为***, 终点桩号为****, 桥梁全长***m（桥梁起点桩号和终点桩号自定）。
1.3技术标准
公路等级: 一级
设计抗震烈度: 8度
设计洪水频率: 1/100
二、 设计资料
2.1工程地质、 水文及气候情况
（1）对桥位处地质情况进行勘测, 探孔部署及桥位处地质纵断面如附图所表示。常水位: ***m; 设计洪水水位: ***m; 冲刷深度: ***m; 无通航要求。
（2）桥位地域场地类别为***类（依据当地具体条件选定）。
（3）桥位地域历年平均温度**℃, 一月平均气温为***℃, 七月平均气温为***℃, 极端最高温度***℃, 极端最低温度***℃, 历年月平均最高温度***℃, 历年月平均最低温度***℃。假设合拢温度为***℃。
（4）该桥地处西北地域, 因为沟底较深, 沟底坡度角度大, 泄洪通畅, 不过洪水流速高, 冲刷能力强, 可能对桥梁基础造成危害。
（5）高程系: 1985年国家高程基准。
（6）地面线以下地质土层最少为三层: 淤泥质粘土, 粉质粘土, 密实沙土, 第四层为未风化岩石, 层厚分别为第一层1-3米, 第二层5-15米, 第三层10-30米, 第四层厚度不限。包含多种土层物理性质参数, 力学参数, 自己依据大桥所处地域, 考虑当地实际情况查表确定。
（7）
道路地形标高
序号
1
2
3
4
5
6
7
8
9
10
标高
432.81
431.50
428.91
427.88
427.33
427.00
426.10
426.00
423.67
422.25
序号
11
12
13
14
15
16
17
18
19
20
标高
419.88
419.50
418.22
418.79
420.33
422.16
424.37
425.18
427.98
430.68
对应里程桩号
序号
1
2
3
4
5
6
7
8
9
10
里程
+500
+516
+521
+537
+548
+566
+572
+580
+589
+598
序号
11
12
13
14
15
16
17
18
19
20
里程
+618
+629
+646
+658
+663
+559
+681
+692
+714
+728
2.2材料供给
（1）混凝土: 预应力混凝土主梁采取C40以上混凝土, 其它构件均采取C30混凝土。
（2）预应力钢绞线: 采取符合ASTM A416-97标准270级钢绞线, 标准强度Ryb=1860Mpa,弹性模量Ey=1.95×105 Mpa,松弛率为3.5%, 钢绞线规格公称直径为15.20mm。
（3）锚具: 采取OVM13—19型锚具; 预应力管道: 采取波纹管成型。
（4）一般钢材: 受力筋均为2级（20MnSi）热轧螺纹钢筋, 结构筋为1级（A3）光圆钢筋, 二者均符合国家标准（GB1499-98）要求。钢板为A3钢, 应符合GB700-88要求。
（5）支座: 可采取球冠橡胶支座, 板式橡胶支座, 聚四氟乙烯橡胶支座等等。
（6）伸缩缝: 可采取D60型、 D80型、 D100型、 D120型等, 毛勒伸缩缝。
（7）桩基按摩擦桩进行设计。施工应严格清底, 装底沉淀层厚度不得大于25m, 灌注桩施工结束后, 应对其进行无损检测。
（8）当地粘土砖、 多种料石、 砂石资源丰富、 价格低廉; 多种钢材、 水泥也都能够确保供给。
（9）桥面铺装 采取**cm厚防水混凝土铺装层, 上加**cm厚沥青混凝土磨耗层。
2.3施工条件
通常施工机具齐全, 不过缺乏大型起吊设备; 施工队伍能够满足多种桥梁技术要求。（注: 采取悬臂法施工挂篮参考值: 悬浇挂篮自重不得大于1000kN,合拢段施工吊架自重不得大于400kN）。
三、 设计任务及要求
毕业设计要求完成以下工作:
从区域经济、 政治、 文化、 国防以及人民生活对交通发展要求来叙述建桥必需性与可行性。依据公路等级, 分析交通流量和未来发展, 从工程数量、 材料用量、 工程造价、 投资起源、 施工难易程度和施工力量等方面, 综合分析比较, 选出一个最优桥梁方案。确定桥上部结构和下部结构关键尺寸。
提议参考以下多个组合形式:
1 上部结构
主桥: 跨径25米; 梁高1.3米; 梁宽1.6米（宜用部分预应力混凝土构件设计）
引桥: 跨径10米; 梁高1.1米; 梁宽1.6米（一般钢筋混凝土设计）
下部结构 单排双柱式桥墩
2 上部结构
主桥: 跨径30米; 梁高1.6米; 梁宽1.6米（可用部分预应力混凝土构件设计）
引桥: 跨径13米; 梁高1.1米; 梁宽1.6米（一般钢筋混凝土设计）
下部结构 单排双柱式桥墩
3 上部结构
主桥: 跨径35米; 梁高1.6米; 梁宽1.8米（可用全预应力混凝土构件设计）
引桥: 跨径16米; 梁高1.3米; 梁宽1.8米（一般钢筋混凝土设计）
下部结构 单排双柱式桥墩
4 上部结构
主桥: 跨径35米; 梁高1.8米; 梁宽1.8米（宜用部分预应力混凝土构件设计）
引桥: 跨径16米; 梁高1.3米; 梁宽1.8米（一般钢筋混凝土设计）
下部结构 单排双柱式桥墩
5 上部结构
主桥: 跨径40米; 梁高2.0米; 梁宽2.0米（宜用全预应力混凝土构件设计）
引桥: 跨径20米; 梁高1.6米; 梁宽2.0米（一般钢筋混凝土设计）
下部结构 多排双柱式桥墩
6 上部结构
主桥: 跨径40米; 梁高2.3米; 梁宽2.2米（用全预应力混凝土构件设计）
引桥: 跨径20米; 梁高1.8米; 梁宽2.2米（一般钢筋混凝土设计）
下部结构 多排双柱式桥
对选择方案进行施工图设计:
（1）选择合理可行建筑材料; 初步确定适宜施工方法;
（2）确定设计荷载等级及多种作用原因量值;
（3）细化结构及构件具体几何尺寸;
（4）建立构件与结构静力计算简图和动力计算简图; 建立有限元模型;
（5）计算多种荷载作用下结构内力、 位移及反力;
（6）分析结构、 构件最不利荷载工况作用下工作状态或最不利于工作阶段; 最少选一个最不利施工阶段合成桥营运阶段, 根据规范进行荷载效应组合; 分析出最不利（通常为最大和最小）荷载效应作为设计依据;
（7）进行截面配筋设计（钢筋或奎公拱桥）;
（8）验算上部结构关键构件强度、 刚度与稳定性。若不符合要求, 则需修改设计或提出修改方法;
（9）验算下部结构关键构件（部分墩、 台、 基础）强度、 刚度与稳定性;
（10）依据桥梁所处位置、 环境和施工力量配置情况, 确定合理可行施工方案及关键施工程序。
（11）画施工图（3#图最少12张, 其中最少5张手工绘制）。
1桥型总体部署图: 立面图, 平面图, 横断面图, 关键部位横断面图（1-2个）, 里程桩号, 工程地质情况（道路制图231）;
2 引桥单片主梁结构图: 立面图, 平面图, 横断面图, 其她关键部位图;
3 引桥单片主梁钢筋骨架图:平面, 立面, 横断面图（2以上个）, 钢筋骨架, 箍筋, 钢筋数量表等;
4 主桥墩帽结构图: 横断面图, 侧面图, 平面图;
5 主桥墩帽钢筋结构图: 平面, 立面, 横断面（2以上个）, 钢筋骨架, 箍筋, 钢筋数量表;
6主桥单片主梁结构图: 立面图, 平面图, 横断面图, 其她关键部位图(跨中, 支点, 四分之一跨径等关键部位);
7主桥单片主梁钢筋结构图: 平面, 立面, 钢筋骨架, 横断面（2以上个）,钢筋数量表;
8主桥边墩结构图: 横断面图, 侧面图, 平面图;
9主桥边墩帽钢筋结构图: 平面, 立面, 横断面（2以上个）, 钢筋骨架, 箍筋, 钢筋数量表;
10主桥下部结构图: 立面图, 平面图, 横断面图;
11桩基钢筋结构图: 钢筋骨架, 箍筋, 钢筋数量表等;
12支座详图;
13钢束结构图（立面、 顶板、 底板、 截面）、 局部结构图;
14隶属工程结构图。
手画最少五张图, 必需包含1、 2、 4、 10, 请各个学生尤其注意!
可依据推荐方案特点, 在上述施工图种类中选择经典施工图精心绘制, 用以说明设计结果, 为施工提供依据。
四、 设计结果要求
设计说明书
应完整地说明设计方案、 设计依据、 设计步骤及过程; 叙述充足, 条理清楚, 叙述正确, 简明扼要; 书写整齐; 计算过程尽可能表格化。设计中存在问题讨论与总结。
五、 国家标准及设计参考资料
[1]国家标准.公路工程技术标准（JTG B01-）北京: 人民交通出版社,
[2]国家标准.公路桥涵设计通用规范（JTG D60-）北京: 人民交通出版社,
……
（学生依据自己做设计过程中用得到书籍、 资料整理, 要求最少参考15种不一样资料）</p>
