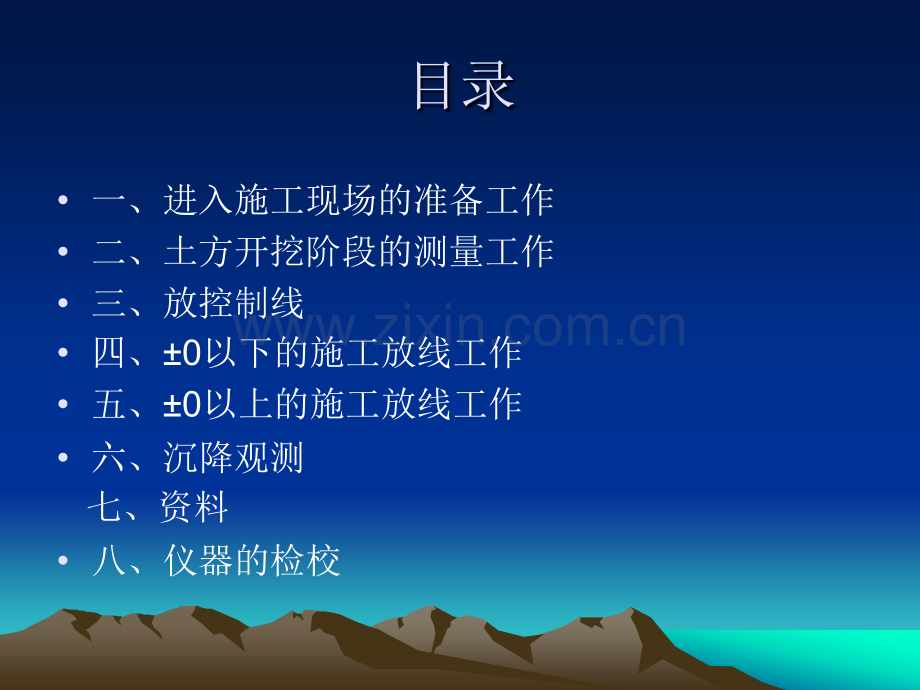

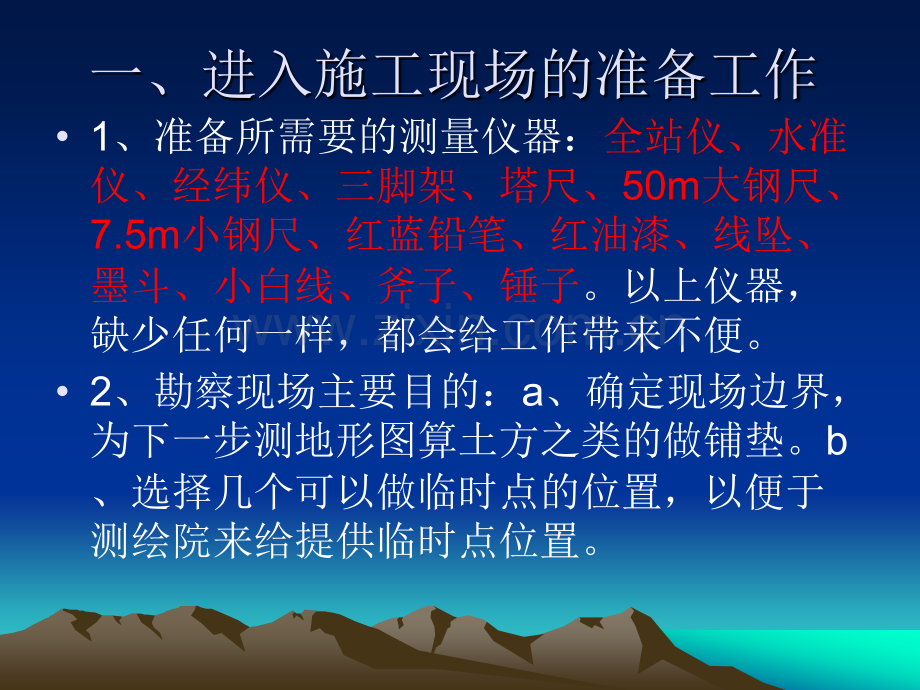

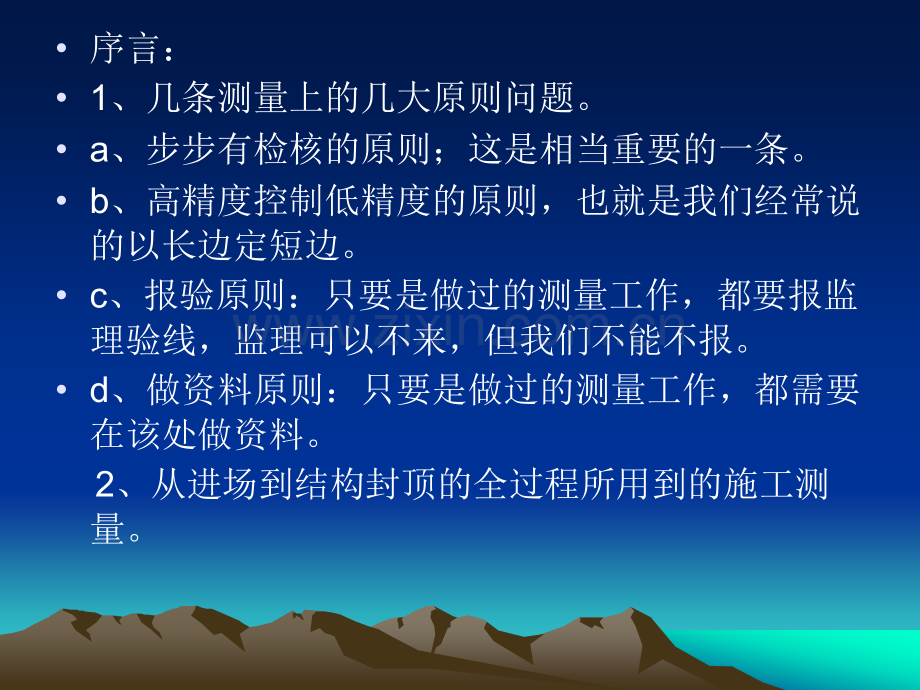

序言：1、几条测量上的几大原则问题。a、步步有检核的原则；这是相当重要的一条。b、高精度控制低精度的原则，也就是我们经常说的以长边定短边。c、报验原则：只要是做过的测量工作，都要报监理验线，监理可以不来，但我们不能不报。d、做资料原则：只要是做过的测量工作，都需要在该处做资料。2、从进场到结构封顶的全过程所用到的施工测量。目录一、进入施工现场的准备工作二、土方开挖阶段的测量工作三、放控制线四、0以下的施工放线工作五、0以上的施工放线工作六、沉降观测 七、资料八、仪器的检校一、进入施工现场的准备工作1、准备所需要的测量仪器：全站仪、水准仪、经纬仪、三脚架、塔尺、50m大钢尺、7.5m小钢尺、红蓝铅笔、红油漆、线坠、墨斗、小白线、斧子、锤子。以上仪器，缺少任何一样，都会给工作带来不便。2、勘察现场主要目的：a、确定现场边界，为下一步测地形图算土方之类的做铺垫。b、选择几个可以做临时点的位置，以便于测绘院来给提供临时点位置。3、绘制地形图绘制地形图的方法：利用全站仪，将现场地形变化处的坐标全部测出来，然后再传输到电脑上利用cad或cass软件将现场地形图完整的绘出，尽量绘制大比例尺地形图，至少也得是1:500。绘制地形图的作用 a、项目技术负责人，根据绘制的现场地形图，确定临建的合适位置；b、作为以后土方结算的基本依据；c、可确定周围高压线或现场附近的建筑物以及道路的位置关系。4、监理和甲方现场确认标高 在测完现场地形图之后，需要打出 地形图，报监理审核，监理需要到现场确认，这时，我们要和监理一起去现场确认，监理会根据图纸，随机抽取几个地方的标高检查，无误后，便会签字确认。监理签过字后，还要报给甲方，甲方也会来现场确认一次，过程和监理确认是一样的，确认无误后也会签字。接下来就是测量的最重要的环节：做现场控制点。5、现场控制点的施测 就是利用测绘院提供的临时控制点（临时控制点一般都是三维坐标，并且点至少是三个，因为我们以后要检核测绘院提供的临时点，两个坐标点是无法检核的）来进行现场永久控制点位的选择。选点注意事项:1)、土质坚硬，不易松动的位置；2)、位置开阔，通视良好的地方，至少要保证两两通视；3)、自己场地的红线桩以内；4)、和现场与技术的负责人商量，尽量考虑在以后不会被遮挡或被破坏的地方。5）两点间隔最好在100m左右。控制点的埋设：等我们选好位置后测绘院把专用的带有控制点的大石条搬运过来，然后我们配合给埋上，待控制点沉淀一段时间，一般都是两个星期以上。测绘院会拿GPS来给我们做静态。测绘院做完控制点以后就会通过甲方，给我们提供一份现场控制点坐标。我们拿到该份坐标之后的第一件事，就是去附和现场控制点坐标。一般住宅楼，都是按照二级导线和四等水准的要求进行施测，等级边长（m）测角中误差（）边长相对中误差一级10030051/40000二级100300101/20000三级50100201/10000建筑施工测量各等级导线精度要求建筑施工测量各等级导线精度要求建筑施工测量四等水准精度要求：6 mm或20 mm（n为站数，L为测线长度，以km为单位）施测方法：不管是导线还是水准，都最好采用附和的测法施测。就是符合导线和符合水准路线。6、建筑红线的施测 进场以后，测绘院会提供建筑红线，道路红线。这些线都是有一个个坐标点组成。点的具体做法3点：1）测绘院拿GPS（俗称RTK）来定建筑红线，咱测量部需要找人配合，每定一个红线桩，需要将其保护起来，防止被随意破坏。2）测绘院放完之后，咱要利用全站仪测出每个红线桩的位置，看看和测绘院的放的相差多少，以便以后红线桩被破坏，方便我们自己利用全站仪恢复。3）个人建议将红线桩位输到刚进场测的地形图中，比较它和周围场地的构筑物或建筑物的位置关系。7、临建和围挡的放线 对测量来说，刚进入施工现场的第二件大事，就是放现场的临建和围挡。具体工作方法4点：1）现场技术负责人根据现场场地情况，设计出临建和围挡的具体位置，并标出坐标，测量人员根据其要求，在实地放出具体位置。定出位置后，现场技术人员要去现场看看，如果合适，就确定拟建方案，直接开始平整需要的场地。2）测量人员需要在场地上撒上白灰点，开挖机人员根据白灰点来平整场地。3）平整完场地后，开始在平整好的场地上放出提前设计好的临建和围挡。放完一定要检查。4）当采用砖砌体砌筑时，需要隔20-30米测定一个统一的标高控制点，用以指导施工，保证平整程度。8、一些其他琐碎的测量工作 除了以上比较系统的几个大步骤外，也会做一些比较琐碎的事情，比如：放现场马路，放现场大门等。二、土方开挖阶段的测量工作 操作步骤5步：1）总包测量放出楼座的结构边线；2）土方施工队测量员放出楼座的上口开挖线；3）报请监理验线，验线合格后，方可开挖 4）土方开挖时，严格控制开挖，防止超挖或少挖；5）开挖完毕后，项目测量人员先检查开挖情况，自检合格后报监理验线，监理验线合格后，方可进行下道工序。以上是土方开挖的各个阶段的测量工作。三、放控制线土方开挖即将完毕时，测量人员首要任务就是提供主控轴线。1、主控轴线选择注意事项：a、尽量选择通轴；b、选择主楼两侧的主轴线，以便最大限度的控制主体楼座；c、两两控制线间距不超过50米；d、不要选在窗井或不能满足竖向投递轴线的位置；e、均作为1米控制线。2、放控制线之前的准备工作：a、仔细审查图纸，反复核对图纸尺寸与总平面图做比较；b、检查仪器是否有电及棱镜常数设置是否正确；c、检查控制点坐标是否有误；d、准备放线所需要的其他辅助工具。3、野外放控制轴线：a、利用全站仪放线时，定向完毕后，必须找一个已知点做检查，并且做到长边定向，短边检查的好习惯；b、放控制线时，一定要连放两遍，放完再统一测一遍；c、每个楼座控制线放完后，第二天一定要再复测一遍，以后一段时间再施测一次，以保证控制点能够使用。四、0以下施工测量放线工作 施工步骤：1、定位放线-开槽完毕，需要先放出结构边线以及所需要挖的集水坑和后浇带。2、抄出结构50标高控制线，开始打垫层。3、垫层打好之后，在垫层上放出基础线-基础放线；4、基础放线完毕后，钢筋工开始绑扎钢筋，绑扎完毕，浇筑混泥土之前，需要在钢筋上抄出结构50控制线；5、然后浇筑混泥土，基础浇筑完毕后，需要在基础底板上再一次放出基础线-基础底板放线；6、基础放线完毕后，钢筋工又开始绑扎钢筋，绑完钢筋后，入模板，模板入好之后，在钢筋上抄出结构50控制线；7、墙或柱拆除模板后，需要在墙上抄测建筑1m线；8、根据建筑1m线支顶板，顶板支好之后，绑完钢筋，浇筑混泥土之前，需要在顶板钢筋上抄出结构50控制线。以上步骤即为从基础到最底层楼座施工需要用到的测量工作。下面详细介绍一下，每一步测量工作的详细操作方法与验线方法和限差要求等。五、0以上施工测量放线工作 施工步骤：1、当楼座做完地下室，出0时，首要工作就是测量人员在0底板上做1m内控点；2、施工测量人员根据控制点，进行细部放线（即墙线、门窗洞口线等）；3、细部放线完毕，报项目测量人员验线；4、当细部放线完毕后，钢筋工开始绑扎墙体竖向钢筋，绑扎完毕，入大钢模，校模完毕后，需要在钢筋上抄测墙体结构50标高控制线；5、墙体浇筑完毕，拆除大模板后，需要项目测量人员供标高基准点；6、然后施工队测量人员根据项目测量人员提供的标高基准点，抄测建筑1m线；7、抄完建筑1m线，架子工开始根据建筑1m线支顶板，顶板钢筋绑扎完毕，浇筑混泥土前，抄测顶板结构50控制线。8、二层以上平面控制点需要用垂准仪投测，标高控制点需要用大尺根据基准点往上拉；项目项目内容内容允许误差允许误差（mm）各施工层上放各施工层上放线线外轮廓主控线外轮廓主控线5细部轴线细部轴线2墙、梁、柱及门窗洞口线墙、梁、柱及门窗洞口线3 标高竖向传递标高竖向传递每层每层3总高总高H30530H6010轴线竖向投测轴线竖向投测每层每层3总高总高H30530H60100以上结构施工限差要求一览表（表以上结构施工限差要求一览表（表3）六、变形监测变形监测总体上来说，分为沉降观测，位移观测，裂缝观测，挠度观测。1、在基槽开挖过程中和开挖以后地下部分未完成施工前，需要对于深度超过4m的基坑做变形观测，此时的变形观测有沉降观测和位移观测也就是边坡监测。2、塔吊刚安装好之后，需要做塔吊的沉降观测和垂直度观测。3、主体楼做完基础时，需要开始做主体的沉降观测。1、边坡监测 边坡监测分为位移观测和沉降观测 （1）、位移观测：操作方法：a、先在边坡上每个15-20米的距离做一个边坡监测点（监测点按编号顺序区分），监测点要深入边坡以内至少20cm，一般用钢筋做，在钢筋头上用十字丝刻出明显标志。b、在基坑附近找两个固定点，方便以后架仪器使用，如果没有，自己可以在较坚固的地方埋设两个。c、将全站仪架在某一点上，自己找一个方向任意定向，然后测出另一点的坐标，方便以后每次检核。每次都以该任意方向定向，并测出所有监测点坐标。d、观测周期：在基坑开挖过程中，每隔2天测一次监测点，基坑开挖完毕后，地下结构施工阶段，每隔一星期观测一次监测点，观测一个月如果固定，可以改为半个月甚至一个月观测一次，直至基坑回填完毕。在下暴雨前后和停工前后均要观测一次。e、每次观测完毕以后，均需要做一份资料，资料内容要能显示该次与上次的区别以及该次与初次的区别详见表4。f、连续两个周期位移量超过5mm，需要向领导汇报，并增加观测次数以便提前做好预防工作。注意事项：a、检查点尽量做在离角点有5米远的地方，因为角点是最难真实反应变形的地方；b、监测基准点要尽量选在坚固的地方，以及难以被破坏的地方；c、观测周期根据特殊条件，需要适当增加。d、需要做到3固定原则。由于要求精度较高，每次都需要用多个方向来检核。误差要求：位移观测误差每次均需保持在2mm以内。（2）、沉降观测：操作方法：a、先在边坡上每个15-20米的距离做一个边坡监测点（监测点按编号顺序区分），监测点要深入边坡以内至少20cm，一般用钢筋做，钢筋头要露出地面2cm，方便以后立塔尺。b、在基坑附近找两个稳定的桩点，方便以后做附和导线用；c、利用水准仪，以两个稳定点为基准，将所有监测点串起来，做成附和导线。e、做完导线，将各个监测点的高程平差得出，输到电脑上，做成资料，资料内容详见表5；f、观测周期：与位移观测周期相同。f、连续两个周期沉降量超过2mm，需要向项目领导反映，并增加观测次数。注意事项：a、监测点一定要选择牢固的地方，可以适当选在离基槽较远的地方；b、为了保证能够闭合，需要读出上、中、下丝以便检核；c、务必做到3固定原则。限差要求：所做附和导线需要满足三等水准的要求（即闭合差为 或 ）表表4表表52、塔吊的沉降观测和垂直度观测（1）、塔吊沉降观测操作方法：a、在塔吊安装完毕以后，基本处于水平状态时，在塔吊的四角抄上一个统一标高；b、观测周期：每隔一个星期观测一次，以及塔吊往上升高以后或遇到6级大风（暴雨）过后，均需要观测一次。c、观测完成后做资料，资料内容要能反应出每个角的本次沉降量和累计沉降量。d、塔吊的每个角高差不差过3mm为安全。注意事项：观测塔吊沉降时，要在瞬间完成，避免塔吊活动影响观测精度。限差要求：本次观测顶多两站，一般都不会超过2mm。（2）、塔吊垂直度观测操作方法：a、先找到信号工，指挥塔吊，使其停止使用；b、待塔吊停稳，不在晃动时，利用经纬仪，在正对塔吊大臂放向，与塔吊大臂成180或0。开始从上往下观测。c、一人拿钢尺在塔吊底部量出实际垂直偏移量。注意事项：a、塔吊一定要挺稳；b、观测时，一定要盘左盘右观测，以消除2C误差。限差要求：塔吊垂直度误差为千分之四3、主楼楼座的沉降观测 该沉降观测由甲方分包给具有资质的测绘单位监测，项目部做好配合工作。但要有每次的观测数据，方便质监站检查时使用。其实，这个沉降观测工作和以上所讲的沉降观测工作操作方法差不多，如果需要，我可以给你提供一份测绘院使用的沉降观测方案，该方案已近详细讲解了该沉降观测的整个过程。七、资料规程及模板资料总体分为6大类：1、工程定位资料；2、基槽平面及保护层标高资料；3、结构50资料和建筑1米资料；4、平面放线资料；5、结构完成资料；6、还有一些不需要存档的交底资料等。对于资料的整理，我希望都能做到有电子档备份，即使是不需要保存的交底资料。1、工程定位资料在土方开挖前，需要先放出开挖线，放完线，自检合格后，做一份工程定位资料，一并交给监理，并报请监理验线，监理验线合格，方在资料上签字。资料内容：a、施工测量单位根据测绘部门提供的放线成果、红线桩及场地控制网（或建筑物控制网），测定建筑物位置、主控轴线及尺寸、建筑物0.000绝对高程。b、工程定位测量记录应附加计算成果、依据资料、标准轴线桩及平面控制网示意图；c、定位抄测示意图要求：示意图要标注指北针；建筑物轮廓用轴线表示，并标出尺寸；坐标、高程依据要标注引出位置，并标出它与建筑物的关系。若坐标、高程依据按比例画超出表格范围，可将其控制点用虚线相连，只标出相对位置即可。d、复测结果一栏必须填写具体数字、各坐标点的具体数值及符合的规范、规程；e、签字栏中技术负责人为项目总工。f、工程定位测量预检合格后，由建设单位报请有相应资质的测绘部门验线，并下发验线通知单。注意事项：a、依据要全面；b、示意图要简明，清晰；c、结果要有具体数值，具体限差要求。2、基槽平面及保护层标高资料资料内容：（1）、施工测量单位应根据主控轴线和基底平面图，检验建筑物基底外轮廓线、集水坑、电梯井坑、垫层标高、基槽断面尺寸和坡度等。（2）、验线依据指测绘院提供的坐标、高程控制点及基础平面图。（3）、验线内容指基底外轮廓线、集水坑电梯井坑位置、垫层标高、基槽断面尺寸和坡度等。（4）、基槽平面、剖面简图内容：平面内容包括建筑物基底外轮廓线位置、重要控制轴线、集水坑电梯井坑位置及指北针方向等。剖面包括垫层标高、放坡边线、坡度、基槽断面尺寸、重要控制轴线等。5、检查意见应有测量的具体数据误差，并与规范规定的允许偏差相比较，得出测量结果、结论；6、签字栏技术负责人为项目总工。3、结构50资料与建筑1米资料资料内容：1、抄测依据为测绘院给出的高程点及施工平面图。2、抄测内容写明是0.5m线或1.0m线；3、抄测说明应写明抄测仪器型号、出厂编号等，用简图说明该楼层结构面标高、+0.5m(或+1.0m)水平控制线标志点位置及相对标高、重要控制轴线及指北针等。4、平面放线资料资料内容：1、楼层平面放线内容包括轴线竖向控制线、各层墙柱轴线、墙柱边线、门窗洞口位置线、垂直度偏差等。2、放线部位注明楼层、流水段、轴线（如二层三区1-/10-5-C-G轴）3、放线依据注明使用定位控制桩、高程点及该层施工平面图等。4、放线简图应标明楼层外轮廓线、重要控制轴线、尺寸及指北针方向；还应注明樯柱轴线、边线、门窗洞口线，若图例太大，可注明该部分内容见XX施工图。5、结构完成资料结构完成资料分为：建筑物垂直度及标高观测记录和建筑物结构完成实际位置记录建筑物垂直度及标高观测记录：(1)、应在结构工程完成和工程竣工时，对建筑物垂直度和全高进行实测并记录;(2)、填写要求：a、观测说明:注明采用仪器类型、观测点位布置、观测时间的确定等内容。b、观测示意图:按实际建筑物轮廓画示意图，标注观测点位置。(3)、根据观测的数值下结论，混凝土结构标高允许偏差为30mm，垂直度允许偏差H/1000且30mm。建筑物结构完成实际位置记录：在建筑物结构封顶之后，需要测出主楼大角点的具体坐标。观测说明：a、注明观测时间，观测依据，观测仪器类型；b、观测示意图：观测示意图中能体现观测控制点和所观测主楼外墙大角点；c、写出所观测点的具体误差，观测外角点的绝对坐标不超过5cm，整体楼座相对误差不超过1cm。资料及编号进场资料：开挖前场地标高实测资料进场资料：开挖前场地标高实测资料01-00-C3-001第一份资料：工程定位：第一份资料：工程定位：00-00-C3-001第二份资料：基槽平面及标高实测记录第二份资料：基槽平面及标高实测记录01-03-C3-001在基槽挖好之后，打垫层之前，做的一份资料在基槽挖好之后，打垫层之前，做的一份资料第三份资料：防水保护层标高资料第三份资料：防水保护层标高资料01-03-C3-001防水做完之后，在防水上做灰饼后，检查之后，做一份资防水做完之后，在防水上做灰饼后，检查之后，做一份资料。料。然后就是按先后顺序做的一些资料：然后就是按先后顺序做的一些资料：平面放线：地下部分：平面放线：地下部分：01-00-C3-001；地上部分：；地上部分：02-01-C3-001建筑建筑1米：地下部分：米：地下部分：01-00-C3-001；地上部分：；地上部分：02-01-C3-001结构结构50线：地下部分：线：地下部分：01-03-C3-001；地上部分：；地上部分：02-01-C3-001八、仪器的检校这里讲三种常用仪器的检校方法:水准仪，经纬仪，垂准仪。一、水准仪的检校一、水准仪的检校水准仪的检校：分三步进行：1、检查自动安平装置是否受损坏；2、检查圆水准气泡是否被损坏；3、检查i角是否超限。检查自动安平装置是否受损坏检查方法：把水准仪大致粗平，然后将塔尺立在离水准仪有10米远的地方，尽量保持竖直，观测一次读数；然后转动脚螺旋，将圆水准气泡调到圆圈外；再观测塔尺，两次读数如果超过3mm，说明自动安平装置受损坏。校正方法：自动安平水准仪内置有自动安平装置，一般不容易受损坏，一旦受损坏，需拿到具有检校资质的测绘仪器维修公司进行校正。2、检查圆水准气泡是否超限 检查方法：将水准仪圆水准气泡在两个方向上居中，到第三个方向观察气泡是否居中，如果不居中，偏离出圆水准气泡中的小圆圈，表示超限，需要进行校正。校正方法：先把水准仪圆水准气泡在两个方向上居中，转到第三个方向观察气泡，将气泡往偏离的相反方向调1/2，然后再重新架设仪器，反复调整，直到气泡居中为止。调节部位：调圆水准气泡下的三个校正钮。校正扭位置如图所示：3、检查i角是否超限检查方法：a、先将两个塔尺放在相距75米左右的地方；b、再将仪器架在两个塔尺中间，测出两点之间高差，通过读上下丝来计算两塔尺之间的距离；c、然后将仪器架在离其中一个塔尺较近的地方，测出两点之间的高差；d、计算i角：tani=两次读数高差之差/两塔尺之间的距离。如果i角超过15，就得检校（100米的距离，i角为15时，误差为7.2mm）。校正方法：a、先将仪器架在两塔尺之间，读出两塔尺点之间的高差，此时的高差即为实际高差；b、然后将塔尺架在离其中一个距离较近的地方（大约2米左右），读出较近处的一个塔尺的读数，通过两点之间高差，计算出另一个塔尺的读数；c、然后再看距离较远处的塔尺读数，通过目镜前边的十字丝校正螺旋，调至正确读数。调节方法：往上调：松下紧上；往下调：松上紧下。将十字丝分划板护罩旋开，即可看到十字丝校正螺旋，示意图如下：二、经纬仪的检校二、经纬仪的检校经纬仪的检校：主要检查以下几个方面：1、圆水准气泡是否居中；2、管水准气泡是否居中；3、2C误差是否超限；4、横丝的检校；5、竖丝的检校方法与竖丝的检校；6、竖盘指标差的检校圆水准气泡是否居中检查方法：利用脚螺旋将经纬仪圆水准气泡在两个方向上居中，然后转到第三个方向，观察圆水准气泡是否在第三个方向也居中，如果不居中，超出小圆圈，需要校正。校正方法：先将脚螺旋在两个方向调平，然后转至第三个方向，通过圆水准气泡校正针和校正扭将圆水准气泡往反方向调1/2，反复校正，直至满足要求为止。校正扭在圆水准气泡的下方有三个调节按钮。校正旋钮位置如下图所示：管水准气泡是否居中 检查方法：利用脚螺旋将经纬仪管水准气泡在两个方向上居中，然后转到第三个方向，观察管水准气泡是否在第三个方向也居中，如果不居中，超出1格，需要校正。校正方法：先用脚螺旋将仪器在两个方向上调平，然后转至第三个方向，通过管水准气泡校正针和校正扭将管水准气泡往反方向调1/2，反复校正，直至满足要求为止。校正扭在管水准气泡的左侧。调节位置如下图所示：3、2C误差是否超限 检查方法：首先是将仪器尽可能的整平，然后利用经纬仪瞄准100米以外的一处固定点，通过正倒镜（即盘左盘右）的观测方法，来观测同一个点，观察仪器中水平角的读数，如果两次误差超过10，即需要校正。这个限差可以计算，一般根据需要也可适当将误差放大，（当仪器2c误差为10秒时，100米的距离，观测误差为2.4mm）。检查方法示意图如下 校正方法：首先是整平仪器，保证仪器尽可能小的遭受其他因素影响，其次利用经纬仪瞄准100米以外的一处固定点，先盘左观测该固定点，仪器显示一个读数a，然后计算出盘右的读数（盘右读数（b）=盘左读数a+180），再通过盘右来观测同一点，观测盘右读数（b1），看实际读数（b1）和计算读数（b）的差值是多少，计算出两数的平均值b2=（b+b1）/2，再利用经纬仪镜头前的校正扭将盘右读数调成平均值b2。反复校正，直至满足要求为止。校正扭在仪器镜头前，将镜头前盖拧下，即可看到。有八个校正扭，其中视准轴（即2C）校正扭在左右两侧，是两个较大的校正钮。示意图如下：4、横丝的检校 检查方法：首先将仪器架在离墙边有10米的地方，同时在墙上做一个很小很清晰的点，最好是用张白纸，在白纸上点一个黑点，该点最好与仪器水平。然后用仪器观测该点，固定望远镜上下调节螺旋，微调左右调节螺旋，观测该点是否一直在横丝上，如果不在，需要校正。校正方法：旋开十字丝分划板护罩，松开四个十字丝压环螺丝，转动十字丝分划板，使中丝和目标点相切，重新拧紧十字丝压环螺丝即可。十字丝分划板护罩在仪器镜头前，拧下即可看到。校正扭示意图同上。5、竖丝的检校方法与横丝的检校方法相同，不在赘述。6、竖盘指标差的检校，竖盘读数主要用于测高程时使用，建筑工程中基本不使用，在此也不在讲述。7、横轴是否水平的检校（即i角检校）经纬仪i角检校比较复杂，一般不是专业人员，建议不要随便检校，最好交由仪器检定中心进行检校。我工作一年多也没碰到i角出问题的仪器，具体也不会，等以后更新再讲吧 三、垂准仪的检校：三、垂准仪的检校：垂直仪的检校非常简单，只需要校正一下管水准气泡是否居中。管水准气泡是否居中：检查方法：利用脚螺旋将经纬仪管水准气泡在两个方向上居中，然后转到第三个方向，观察管水准气泡是否在第三个方向也居中，如果不居中，超出1格，需要校正。校正方法：先用脚螺旋将仪器在两个方向上调平，然后转至第三个方向，通过管水准气泡校正针和校正扭将管水准气泡往反方向调1/2，反复校正，直至满足要求为止。校正扭在管水准气泡的左侧。调节位置：垂准仪现在手头没有，就没照片，不过调节位置和经纬仪在一个地方，如下图所示左侧旋钮：
