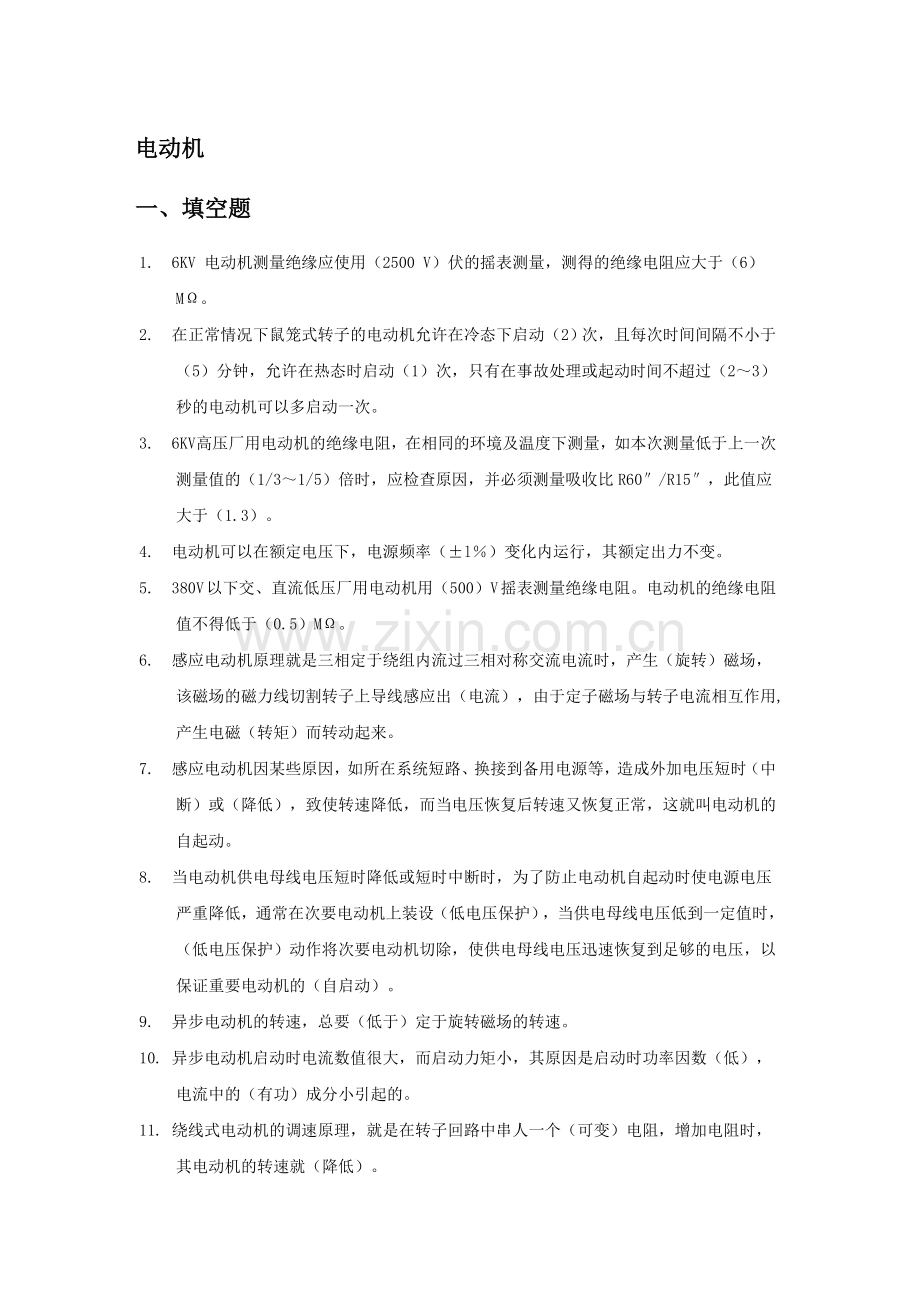

电动机
一、填空题
1. 6KV 电动机测量绝缘应使用（2500 V）伏的摇表测量，测得的绝缘电阻应大于（6）MΩ。
2. 在正常情况下鼠笼式转子的电动机允许在冷态下启动（2）次，且每次时间间隔不小于（5）分钟，允许在热态时启动（1）次，只有在事故处理或起动时间不超过（2～3）秒的电动机可以多启动一次。
3. 6KV 高压厂用电动机的绝缘电阻，在相同的环境及温度下测量，如本次测量低于上一次测量值的（1/3～1/5）倍时，应检查原因，并必须测量吸收比R60″/R15″，此值应大于（1.3）。
4. 电动机可以在额定电压下，电源频率（±l％）变化内运行，其额定出力不变。
5. 380V 以下交、直流低压厂用电动机用（500）V 摇表测量绝缘电阻。电动机的绝缘电阻值不得低于（0.5）MΩ。
6. 感应电动机原理就是三相定于绕组内流过三相对称交流电流时，产生（旋转）磁场，该磁场的磁力线切割转子上导线感应出（电流），由于定子磁场与转子电流相互作用,产生电磁（转矩）而转动起来。
7. 感应电动机因某些原因，如所在系统短路、换接到备用电源等，造成外加电压短时（中断）或（降低），致使转速降低，而当电压恢复后转速又恢复正常，这就叫电动机的自起动。
8. 当电动机供电母线电压短时降低或短时中断时，为了防止电动机自起动时使电源电压严重降低，通常在次要电动机上装设（低电压保护），当供电母线电压低到一定值时，（低电压保护）动作将次要电动机切除，使供电母线电压迅速恢复到足够的电压，以保证重要电动机的（自启动）。
9. 异步电动机的转速，总要（低于）定于旋转磁场的转速。
10. 异步电动机启动时电流数值很大，而启动力矩小，其原因是启动时功率因数（低），电流中的（有功）成分小引起的。
11. 绕线式电动机的调速原理，就是在转子回路中串人一个（可变）电阻，增加电阻时，其电动机的转速就（降低）。

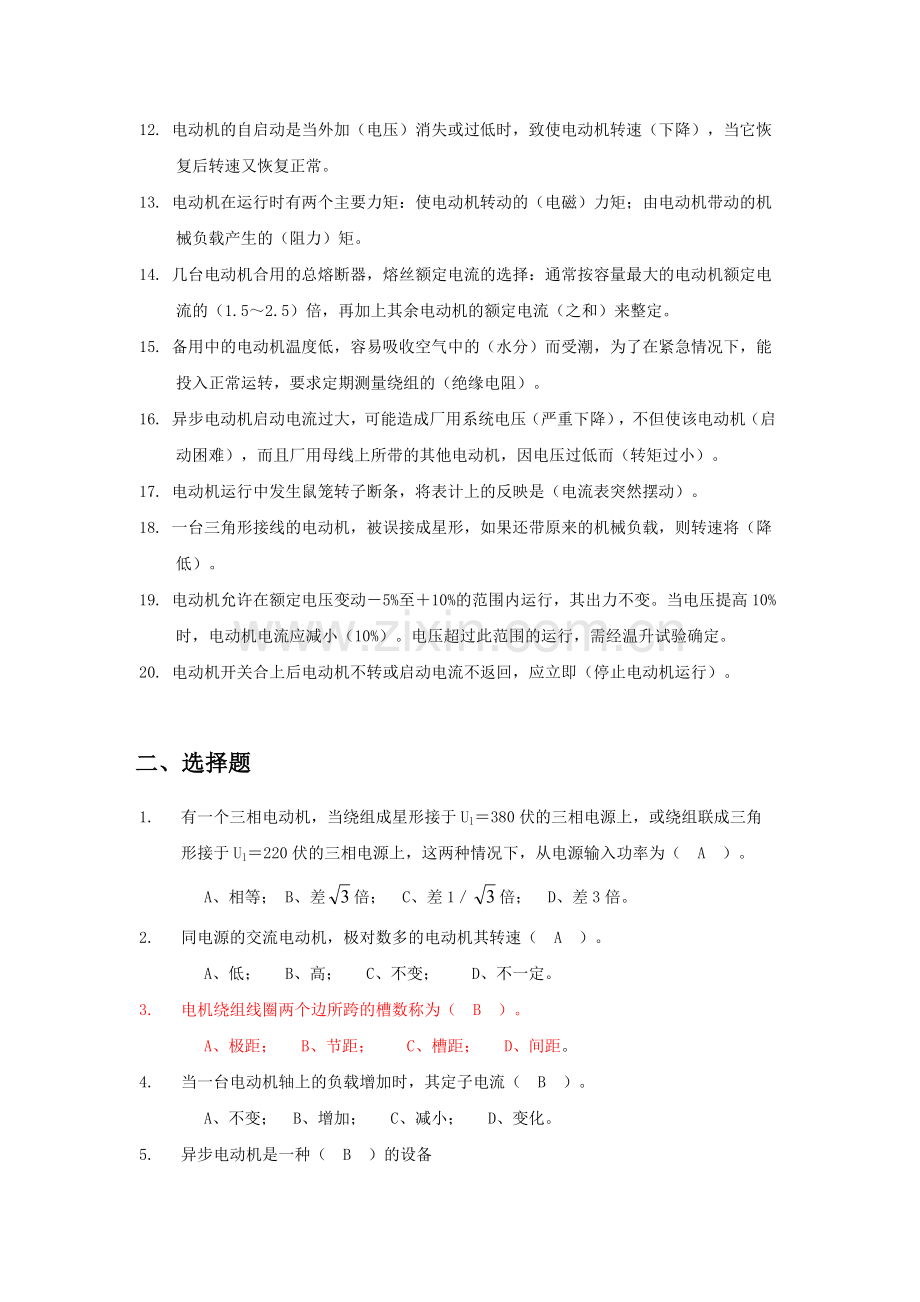

12. 电动机的自启动是当外加（电压）消失或过低时，致使电动机转速（下降），当它恢复后转速又恢复正常。
13. 电动机在运行时有两个主要力矩：使电动机转动的（电磁）力矩；由电动机带动的机械负载产生的（阻力）矩。
14. 几台电动机合用的总熔断器，熔丝额定电流的选择：通常按容量最大的电动机额定电流的（1.5～2.5）倍，再加上其余电动机的额定电流（之和）来整定。
15. 备用中的电动机温度低，容易吸收空气中的（水分）而受潮，为了在紧急情况下，能投入正常运转，要求定期测量绕组的（绝缘电阻）。
16. 异步电动机启动电流过大，可能造成厂用系统电压（严重下降），不但使该电动机（启动困难），而且厂用母线上所带的其他电动机，因电压过低而（转矩过小）。
17. 电动机运行中发生鼠笼转子断条，将表计上的反映是（电流表突然摆动）。
18. 一台三角形接线的电动机，被误接成星形，如果还带原来的机械负载，则转速将（降低）。
19. 电动机允许在额定电压变动－5%至＋10%的范围内运行，其出力不变。当电压提高10%时，电动机电流应减小（10%）。电压超过此范围的运行，需经温升试验确定。
20. 电动机开关合上后电动机不转或启动电流不返回，应立即（停止电动机运行）。

二、选择题
1. 有一个三相电动机，当绕组成星形接于Ul＝380伏的三相电源上，或绕组联成三角 形接于Ul＝220伏的三相电源上，这两种情况下，从电源输入功率为（ A ）。
A、相等； B、差倍； C、差1／倍； D、差3倍。
2. 同电源的交流电动机，极对数多的电动机其转速（ A ）。
A、低； B、高； C、不变； D、不一定。
3. 电机绕组线圈两个边所跨的槽数称为（ B ）。
A、极距； B、节距； C、槽距； D、间距。
4. 当一台电动机轴上的负载增加时，其定子电流（ B ）。
A、不变； B、增加； C、减小； D、变化。
5. 异步电动机是一种（ B ）的设备
A、高功率因数； B、低功率因数； C、功率因数是1； D、功率因数是0。
6. 异步电动机的转矩与（ D ）。
A、定子线电压的平方成正比； B、定子线电压成正比；
C、定子相电压平方成反比； D、定子相电压平方成正比。
7. 感应电动机的转速，永远（ B ）旋转磁场的转速。
A、大于； B、小于； C、等于； D、不变。
8. 电动机定子电流等于空载电流与负载电流（ D ）。
A、之和； B、之差； C、之比； D、相量之和。
9. 直流电动机的换向过程，是一个比较复杂的过程，换向不良的直接后果是（ A ）。
A、电刷产生火花； B、电刷发热碎裂； C、电刷跳动； D、电刷磨损严重。
10. 规定为星形接线的电动机，而错接成三角形，投入运行后（ A ）急剧增大。
A、空载电流； B、负荷电流； C、三相不平衡电流； D、零序电流。
11. 规定为三角形接线的电动机，而误接成星形，投入运行后（ B ）急剧增加。
A、空载电流； B、负荷电流； C、三相不平衡电流； D、负序电流。
12. 异步电动机的三相绕组加上三相对称电压后，在转子尚未转动的瞬间，转子上的电磁转矩（ B ）。
A、最大； B、不大； C、近似于零； D、等于1。
13. 电动机在运行中，从系统吸收无功功率，其作用是（ C ）。
A、建立磁场； B、进行电磁能量转换；
C、既建立磁场，又进行能量转换； D、不建立磁场。
14. 异步电动机在启动过程中，使电动机转子转动并能达到额定转速的条件是（ A ）。
A、电磁力矩大于阻力矩； B、阻力矩大于电磁力矩；
C、电磁力矩等于阻力矩； D、不确定。
15. 电动机运行电压在额定电压的（ B ）范围内变化时其额定出力不变。
A、-10%～+5%； B、-5%～+10%； C、-10%～+10%； D、-10%～+15%。
16. 如果一台三相交流异步电动机的转速为2820rpm，则其转差率S是（ C ）。
A、0.02； B、0.04； C、0.06； D、0.08。
17. 电动机连续额定工作方式，是指该电动机长时间带额定负载运行而其（ D ）不超过允许值。
A、线圈温度； B、铁芯温度； C、出、入风温度； D、温升。
18. 电动机定子旋转磁场的转速和转子转速的差数，叫做（ A ）。
A、转差； B、转差率； C、滑差； D、滑差率。
19. 当电动机的外加电压降低时，电动机的转差率将（ B ）。
A、减小； B、增大； C、无变化； D、不确定。
20. 当电动机所带的机械负载增加时，电动机的转差将（ B ）。
A、减小； B、增大； C、无变化； D、不确定。
21. 当三相异步电动机负载减少时，其功率因数( B )。
A、增高； B、降低； C、不变； D、变。
22. 交流电动机静子、转子间空气间隙的最大值或最小值与平均值之差；规定不大于( B )。
A、5%； B、10%； C、15%； D、20%。
23. 感应电动机的额定功率( B )从电源吸收的总功率。
A、大于； B、小于； C、等于； D、变化的。
24. 一般电动机的最大转矩与额定转矩的比值叫过载系数，一般此值应( C )。
A、等于1； B、小于1； C、大于1； D、等于0。
25. 电动机铭牌上的“温升”指的是( A )的允许温升。
A、定子绕组； B、定子铁芯； C、转子； D、冷却风温。
26. 异步电动机在起动时的定子电流约为额定电流的( C )。
A、1～4倍； B、3～5倍； C、4～7倍； D、7～10倍。
27. 直流电动机在电源电压、电枢电流不变的情况下，它的转速与磁通( A )。
A、成正比； B、成反比； C、不成比例； D、没有关系。
28. 异步电动机如果三相绕组中有一相绕组首尾头颠倒，起动时( A )不属于上述原因造成的。
A、三相电流很大；B、一相电流很大；C、发出很大的声音；D、启动很缓慢。
29. 异步电动机三相绕组中有一相首尾反接时，起动时反接一相的电流( B )。
A、与其他二相一样；B、大于其他二相；
C、小于其他二相； D、大于或小于其他二相。
30. 大型电动机的机械损耗可占总损耗的( D )左右。
A、15％； B、10％； C、8％； D、50％。
31. 火电厂的厂用电设备中，耗电量最多的是电动机，约占全厂厂用电量的( C )。
A、80％； B、40％； C、98％； D、50％。
32. ( A )借助调节磁场电流，均匀而平滑地调速，具有良好的起动和调速特性。
A、直流电动机； B、交流电动机； C、调相机； D、发电机。
33. 对调速性能和启动性能要求较高的厂用机械，以及发电厂中的重要负荷的备用泵都采用( A )拖动。
A、直流电动机； B、交流电动机； C、调相机； D、同步发电机。
34. 大容量的异步电动机（ B ）。
A、可以无条件的直接启动；
B、在电动机的额定容量不超过电源变压器额定容量的20% ～ 30%的条件下，可以直接启动；
C、据运行现场的具体情况，确定可以直接启动；
D、不与其他电动机同时启动即可。
35. 在绕线式异步电动机转子回路中，串入电阻是（ A ）。
A、为了改善电动机的启动特性； B、为了调整电动机的速度；
C、为了减小运行电流； D、为了减少启动电流。
36. 鼠笼式电动机应避免频繁启动，正常情况下，电动机空载连续启动次数不得超过（ A ）。
A、两次； B、三次； C、四次； D、五次。
37. 异步电动机的熔断器的定值一般按照电动机的（ C ）来整定。
A、额定电流的1倍； B、启动电流值；
C、额定电流的1.5 ～ 2.5倍； D、额定电流的5倍。
38. 多台电动机的公用保险丝的额定电流，是按( C )。
A、其中最大额定电流的3倍；
B、各台额定电流之和；
C、功率最大的一台电动机额定电流的1.5～2.5倍，加上其他同时工作的电动机额定电流之和来确定；
D、最大电流的1.5～2.5倍。
39. 电动机在额定功率运行时，三相的不平衡电流不得超过额定电流的( B )。
A、2%； B、5%； C、10%； D、20%。
40. 三相异步电动机接通电源后启动不起来，转子左右摆动，有强烈的“嗡嗡”声是由于（ A ）。
A、电源一相断开； B、电源电压过低；
C、定子绕组有短路 ； D、原因不定。
41. 发现电动机冒烟时，应（ A ）。
A、立即停止电动机运行； B、汇报值长、班长后停止运行；
C、使用灭火器迅速灭火； D、立即切换设备。
42. 对于用直流操作的交流接触器所带的电动机，当直流瞬间失去又恢复，则（ C ）
A、电动机瞬间停转又恢复原转速；B、电动机跳闸停转；
C、电动机运行不受影响。 D、不能确定。
43. 有一台380V三相交流鼠笼电动机，动力回路中RTO、接触器、热偶相串连，操作电源取于A相，当电机出线AB相短路，先切断故障电流的设备是：（ C ）。
A、接触器线圈失压先动作切断故障电流；B、热偶先动作切断故障电流；
C、RTO动力保险先熔断切断故障电流； D、RTO熔断和接触器失压同时动作。
44. 转动设备的电动机被水淹没，应( B )。
A、申请停运； B、紧急停止运行； C、视情况而定； D、可以运行。

三、判断题
1. 电机的发热主要是由电流引起的电阻发热和磁滞损失引起的。（ √ ）
2. 直流电机运行是可逆的。( √ )
3. 改善异步电动机的启动特性，主要指降低启动时的功率因数，增加启动转矩。( × )
4. 异步电动机的三相绕组，其中有一相绕组反接时，从电路来看，三相负载仍是对称的。( × )
5. 异步电动机定子电流为空载电流与负载电流的相量和。( √ )
6. 电动机绕组电感一定时，频率越高，阻抗越小。( × )
7. 绕线式异步电动机在运行中，转子回路电阻增大，转速降低；电阻减少，转速升高。( √ )
8. 电动机启动时间的长短与频率的高低有直接关系。( × )
9. 双鼠笼电动机的内鼠笼电阻小，感抗大，启动时产生的力矩较小。( √ )
10. 电动机铭牌上的温升，是指定子铁芯的允许温升。( × )
11. 直流电机的换向过程，是一个比较复杂的过程，换向不良的直接后果是碳刷发热碎裂。( × )
12. 感应电动机在额定负荷下，当电压升高时，转差率与电压的平方成反比地变化；当电压降低时，转差率迅速增大。( √ )
13. 异步电动机在负载下运行时，其转差率比空载运行时的转差率大。( √ )
14. 感应电动机起动时电流大，起动力矩也大。( × )
15. 双鼠笼式或深槽式电动机最大特点是起动性能好。( √ )
16. 双笼式异步电动机刚起动时工作绕组感抗小，起动绕组感抗大。( × )
17. 深槽式电动机是利用交流电的集肤效应作用来增加转子绕组起动时的电阻以改善起动特性的。（ √ ）
18. 异步电动机同直流电动机和交流同步电动机相比较，具有结构简单、价格便宜、工作可靠、使用方便等一系列优点，因此被广泛使用。( √ )
19. 交流同步电动机启动、控制均较麻烦，启动转矩也小，所以在机械功率较大或者转速必须恒定时，才选用交流同步电动机。( √ )
20. 电动机因检修工作拆过接线时，应进行电动机空转试验。( √ )
21. 6KV电动机的绝缘电阻，应用2500V等级的兆欧表来测量，其绝缘电阻值不低于1 MΩ/kV（6 MΩ）。 （ √ ）
22. 厂用一般电动机断笼条多发生在频繁启动或重载启动时。（ √ ）
23. 电动机可以在额定电压变动-5% ～ +10%范围内运行，其额定出力不变。（ √ ）
24. 电动机在额定出力运行时，相间电压不平衡不超过10%。（ × ）
25. 电动机在运行时有两个主要力矩：使电动机转动的电磁力矩；由电动机带动的机械负载产生的阻力力矩。（ √ ）
26. 电动机着火可以使用泡沫灭火器或砂土灭火。（ × ）
27. 为防止电动机过载运行，所以要配置熔断器。( × )
28. 改变直流电动机的旋转方向，一是要改变电枢绕组电流方向，二是改变磁场绕组电流方向，二者缺一不可。( × )
29. 电动机的速断保护的动作电流，应按躲过正常负荷电流来定。( × )
30. 改变三相交流电动机旋转方向，只要任意对调其二根电源线即可。( √ )
31. 电动机的滑动轴承温度不能超过65℃，滚动轴承不能超过75℃。( × )
32. 鼠笼电动机转子断条，有起动时冒火花、静子电流时大时小，振动现象。（ √ ）
33. 异步电动机的启动电流一般为电动机额定电流的4~7倍。( √ )
34. 对于电动机负载，通常按1．5~2．5倍电动机额定电流选择熔体的额定电流。( √ )
35. 发现电动机进水及受潮现象时，应测得绝缘合格后方可启动。（ √ ）
36. 三相异步电动机定子绕组断一相时仍可启动起来。（ × ）
37. 三相异步电动机运行中定子回路断一相，仍可继续转动。（ √ ）
38. 异步电动机电源电压过低时，定子绕组所产生的旋转磁场减弱，启动转矩小，因此，电动机启动困难。（ √ ）
39. 异步电动机启动力矩小，其原因是启动时功率因数低，电流的有功部分小。（ √ ）
40. 异步电动机相间突然短路，当发生在定子绕组端部附近时，故障最严重。（ √ ）
41. 对于电动机负载，熔断器的熔断电流应保证启动状态（电流可达5～7倍额定电流）下不致熔断。( √ )
42. 电动机缺相运行时，电流表指示一定上升，电动机本体温度升高，同时振动增大，声音异常。( × )
43. 电动机转子与定子摩擦冒火应紧急停止运行。( √ )
44. 转动设备电动机及电缆冒烟冒火，有短路象征，应紧急停止运行。( √ )

四、简答题
1. 电动机的设备规范一般应包括哪些?
电动机的设备规范一般应包括：设备名称、型号、额定容量、额定电压、额定电流、额定转速、接线方式、绝缘等级、相数、功率因数、生产厂家、出厂号、出厂日期等。
2. 对三相感应电动机铭牌中的额定功率如何理解？
电动机的额定功率(额定容量)，指的是在这额定情况下工作时，转轴上所输出的机械功率。如100kW的电动机，能带100kW的泵或风机。这个功率不是从电源吸取的总功率，与总功率差一个电动机本身的损耗。
3. 电机中使用的绝缘材料分哪几个等级？各级绝缘的最高允许工作温度是多少？
电机中使用的绝缘材料按照耐热性能的高低，分为7个等级，即Y、A、E、B、F、H、C级。
各级绝缘的最高允许工作温度是：Y级绝缘，90℃；A级绝缘，105℃；E级绝缘，120℃；B级绝缘，130℃；F级绝缘，155℃；H级绝缘，180℃；C级绝缘，180℃以上。
4. 发电厂中有些地方为什么用直流电动机？
(1) 直流电动机有良好的调节平滑形及较大的调速范围；
(2) 在同样的输出功率下，直流电动机比交流电动机重量轻、效率高，且有较大的启动力矩；
(3) 直流电源比交流电源可靠，为了安全，在特殊场合采用直流电动机比交流电动机更可靠。
5. 电动机的启动间隔有何规定?
在正常情况下，鼠笼式转子的电动机允许在冷态下启动2～3次，每次间隔时间不得小于5min，允许在热态下启动1次。只有在事故处理时，以及启动时间不超过2～3s的电动机可以视具体情况多启动一次。
6. 什么叫电动机自启动？
感应电动机因某些原因如所在系统短路，换接到备用电源等，造成外加电压短时消失或降低致使转速降低，而当电压恢复正常后转速又恢复正常，这就叫电机自启动。
7. 三相异步电动机有哪几种启动方法？
(1) 直接启动：电机接入电源后在额定电压下直接启动；
(2) 降压启动：将电机通过一专用设备使加到电机上的电源电压降低，以减少启动电流，待电机接近额定转速时，电机通过控制设备换接到额定电压下运行；
(3) 在转子回路中串入附加电阻启动：这种方法使用于绕线式电机，它可减小启动电流。
8. 电动机检修后试运转应具备什么条件方可进行？
电动机检修后的试运转，应具备下列条件方可进行：
(1) 电动机检修完毕回装就位，冷态验收合格；
(2) 机械找正完毕，对轮螺丝紧固齐全，电动机的电源装置检修完毕回装就位，一经送电即可投入试运转；
(3) 工作人员撤离现场，收回工作票。
9. 为什么要加强对电动机温升变化的监视?
电动机在运行中，要加强对温升变化的监视。主要是通过对电动机各部位温升的监视，判断电动机是否发热，及时准确地了解电动机内部的发热情况，有助于判断电动机内部是否发生异常等。
10. 电动机绝缘低的可能原因有哪些？
(1) 绕组受潮或被水淋湿；
(2) 电动机过热后绕组绝缘老化；
(3) 绕组上灰尘、油污太多；
(4) 引出线或接线盒接头绝缘即将损坏。
11. 异步电动机空载电流出现不平衡，是由哪些原因造成的?
(1) 电源电压三相不平衡；
(2) 定子绕组支路断线，使三相阻抗不平衡；
(3) 定子绕组匝间短路或一相断线；
(4) 定子绕组一相接反。
12. 电动机启动困难或达不到正常转速是什么原因?
(1) 负荷过大；
(2) 启动电压或方法不适当；
(3) 电动机的六极引线的始端、末端接错；
(4) 电源电压过低；
(5) 转子铝（铜）条脱焊或断裂。
13. 电动机空载运行正常，加负载后转速降低或停转是什么原因?
(1) 将角形接线误接成星形接线；
(2) 电压过低；
(3) 转子铝（铜）条脱焊或断开。
14. 绕线型电动机电刷冒火或滑环发热是什么原因?
(1) 因电刷研磨不好而与滑环的接触不良；
(2) 电刷碎裂；
(3) 刷架压簧的压力不均匀；
(4) 滑环不光滑或不圆；
(5) 滑环与电刷污秽；
(6) 电刷压力过大或过小；
(7) 电刷与刷架挤得过紧。
15. 电动机在运行中产生异常声是什么原因?
(1) 三相电线中断一相；
(2) 三相电压不平衡；
(3) 轴承磨损严重或缺油；
(4) 定子与转子发生磨擦；
(5) 风扇与风罩或机盖磨擦；
(6) 机座松动。
16. 电动机运行中温度过高是什么原因?
(1) 电动机连续启动使定子、转子发热；
(2) 超负荷运行；
(3) 通风不良， 风扇损坏，风路堵塞；
(4) 电压不正常。
17. 三相电源缺相对异步电动机启动和运行有何危害？
三相异步电动机缺相电源时，电动机将无法启动，且有强烈的“嗡嗡”声，长时间易烧毁电动机；若在运行中的电动机缺一相电源，虽然电动机能继续转动，但转速下降，如果负载不降低，电动机定子电流将增大，引起过热，甚至烧毁电动机。
18. 电动机接通电源后电动机不转，并发出“嗡嗡”声， 而且熔丝爆断或开关跳闸是什么原因?
(1) 线路有接地或相间短路；
(2) 熔丝容量过小；
(3) 定子或转子绕组有断路或短路；
(4) 定子绕组一相反接或将星形接线错接为三角形接线；
(5) 转子的铝(铜)条脱焊或断裂，滑环电刷接触不良；
(6) 轴承严重损坏，轴被卡住。
19. 异步电动机在运行中电流不稳，电流表指针摆动如何处理?
如果发现异步电动机电流不稳，电流表指针摆动时，应对电动机进行检查，有无异常声响和其他不正常现象，并启动备用设备，通知检修人员到场，共同分析原因进行处理。
20. 电动机振动可能有哪些原因?
(1) 电动机与所带动机械的中心找得不正；
(2) 电动机转子不平衡；
(3) 电动机轴承损坏。使转子与定子铁芯或线圈相摩擦（即扫膛现象）；
(4) 电动机的基础强度不够或地脚螺丝松动；
(5) 电动机缺相运行等。
21. 电动机发生着火时应如何处理?
发现电机着火时，必须先切断电源，然后用二氧化碳或干式灭火器灭火或用消防水喷成雾状灭火，严禁将大股水注入电动机内。
22. 直流电动机的调速方法有哪些？
改变电枢电压调速、改变电枢回路电阻调速、改变励磁电流调速等。
23. 某异步电动机的额定电压为220V/380V，额定电流为14.7A，接法为Δ/Y，说明异步电动机应该怎样连接？
这表明对不同的电源电压，应采用不同的接线方法。若电源电压为220V时，电动机则应接成三角形；若电源电压为380V时，则应采用星形接法。
24. 异步电动机在何种情况下发热最严重？
从发热情况来看，当转子卡住（堵转）时最严重。因为由于处于堵转状态下的异步电动机，要长时间经受5－7额定电流的作用，再加上由于不能通风冷却，致使电动机急剧发热，温度迅速上升。
25. 怎样监听运行中电动机滚动轴承的响声？应怎样处理？
监听运行中电动机滚动轴承的响声可用听针或木柄螺丝刀来监听轴承的响声。如滚动体在内、外圈中有隐约的滚动声，而且声音单调而均匀，使人感到轻松，则说明轴承良好，电机运行正常。如果滚动体声音发哑，声调低沉则可能是润滑油脂太脏，有杂质侵入，故应更换润滑脂，清洗轴承。
26. 怎样测量轴承温度？轴承的允许温度是多少？
轴承温度可用温度计法或埋置检温计法以及红外线测温仪（直接测量）等方法进行测量。测量时，应保证检温计与被测部位之间有良好的热传递，所有气隙应以导热涂料填充。轴承的允许温度为：滑动轴承（出油温度不超过65℃时）为80℃；滚动轴承(环境温度不超过40℃时)为95℃。
27. 造成三相异步电动机单相运行的原因有哪些？最常见的是哪一种情况？
造成三相异步电动机单相运行的原因有很多。例如：熔断器一相熔断；电源线一相断线；电动机绕组引出线与接线端子之间有一相松脱；闸刀开关、断路器、接触器等开关电器的一相触头损坏等。在这些原因当中以熔断器一相熔断的情况为最常见。
28. 电动机的低电压保护起什么作用？
当电动机的供电母线电压短时降低或短时中断又恢复时，为了防止电动机自起动时使电源电压严重降低，通常在次要电动机上装设低电压保护，当供电母线电压低到一定值时，低电压保护动作而将次要的电动机切除，而使母线电压迅速恢复到足够的水平，以保证重要电动机的自起动。
29. 三相异步电动机电源缺相后，电动机运行情况有什么变化？缺相前后电流如何变化？
电源一相断开，电动机变为单相运行。电动机的起动转矩为零。因此，电动机停转后便不能重新起动。如果电动机在带负载动迁时发生缺相，转速会实然下降，但电动机并不停转。由于电动机动迁时线电流一般为额定电流的80%左右，断相后的线电流将增大至额定电流的1.4倍左右。如果不予以保护，缺相后电动机会因绕组过热而烧毁。

五、计算题
1. 有一台并励直流电动机，额定电压220V，额定电流263A，额定转速100r／min，电枢绕组电阻0.04，额定输出功率25kW，如果用直接起动的方法，起动电流是多少？是额定电流的多少倍？
【解】：直接起动时起动电流
起动电流与额定电流的比值
【答】：直接起动起动电流是5500A，是额定电流的21倍。
2. 一台三相异步电动机额定功率20kW，额定电压380V，功率因数0.6，效率97%，试求电动机的额定电流。
【解】：

【答】：电动机的额定电流为52A。
3. 一台三相4极异步电动机的电源频率50Hz，试求该电机定子旋转磁场的旋转速度是多少？如果转差率是0.04，试问转子的额定转速是多少？
【解】：旋转磁场的转速就是转子的同步转速，可得
同步转速 (r／min)
由电机转差率公式 ，可得
n2＝n1－sn1＝1500－0.04×1500＝1440(r／min)
【答】：该电机定子旋转磁场的旋转速度为1500r／min；该电机转子的额定转速为
1440r／min。
4. 有一台星形连接的电动机，接于线电压380V的电源上，电动机的功率为2.74kW，功率因数为0.83，试求电动机的相电流和线电流？如果将此电动机误接成三角形，仍接在上述电源上，那么它的相电流、线电流和功率各为多少？
【解】：根据三相功率计算公式及星形、三角形接线时相、线电压、电流关系式，可以得出
星形连接时:
电动机的相电流
电动机的线电流IL＝IP＝5A
电动机的相阻抗为
误接成三角形时: UP＝UL，
电动机的相电流
电动机的线电流
电动机的功率为

【答】：电动机接成星形时，相电流是5A，线电流是5A。电动机误接成三角形时，它的相电流是8.64A，线电流是15A，功率是8.2kW。
5. 有一台三相电动机，绕组为星形连接，配电盘上电压表读数为线电压380V，电流表读数为线电流6.1A，已知它的功率为3.3kW，求该电动机每组绕组的参数(R、XL、)各是多少？
【解】：根据公式则电动机的功率因数为

星形接线时，IP＝IL＝6.1A
电动机的相阻抗为
根据阻抗三角形，电动机绕组的电阻为

电动机的感抗为

【答】：电动机每组绕组的参数R为29.5，XL为20.6，为0.82。
6. 有一台他励直流电动机，额定电压UN＝220V，额定电枢电流ＩＮ＝16A，电枢回路电阻Ra＝0.5Ω,若额定电压下直接起动，电枢的起动电流是额定电流的多少倍？如果要求起动电流等于额定电流的2倍，则应在电枢回路中串入多大的电阻Rst？
【解】：直接起动电流 (A)
直接起动电流是额定电流的倍数为 440／16＝27.5(倍)
欲限制电流为额定电流的2倍，则

(Ω)
【答】：电枢起动电流是额定电流的27.5倍，若要等于额定电流2倍，则应在回路中串入6.375Ω的电阻。

六、绘图题
1. 画出三相异步电动机原理示意图。
如图所示。

2. 如图（a）所示为交流电动机接线端示意图，试将在接线盒中将三相异步电动机分别连接成星形和三角形接法。

图 （a）
星形与三角形接线分别如图（b）所示。

图（b）
3. 为了安全起见，常将平时不带电的电气设备金属外壳进行保护接零，其正确接法的应为下图(a)、(b)、(c)、(d)中的哪个图?
正确接法的应为图(a)

七、论述题
1. 异步电动机轴承温度过高是有哪些原因造成的？
(1) 电动机与所带动的机械中心不在一条直线上，使轴承负载加大而过热。
(2) 固定端盖装配不当，螺丝拧紧程度不一，千万两轴承孔中心不在一条直线上，轴承转动不灵活，带负荷后摩擦加剧而过热。
(3) 更换润滑油时，油的种类不当或油中混进了杂质，使其润滑效果下降，摩擦加剧而过热，甚至损坏轴承。
(4) 轴承缺油运行，摩擦损耗加剧，使轴承过热。
(5) 轴承所加的油太多或太稠，也会引起轴承过热。
(6) 轴承选用不当或质量低劣，运行中轴承出现问题，引起轴承过热等。
2. 试述电动机运行维护工作的内容。
(1) 保持电动机附近清洁，定期清扫电动机，避免杂物卷入电动机内。
(2) 保证电动机外壳接地良好，确保人身安全。
(3) 电动机轴承用的润滑油或润滑脂，应符合运行温度和转速的要求，并定期更换或补充。
(4) 加强对电动机电刷的维护，使之压力均匀，不过热，不卡涩，不晃动，接触良好。
(5) 保护装置齐全、完整。电动机应按有关规程的规定，设置保护装置和自动装置，并按现场规程的规定投入和退出。
(6) 用少油式或真空断路器启动的高压电动机为防止在制动状态下开断而产生过电压引起损坏，必要时可在断路器负荷侧装设并联阻容保护或压敏电阻等。
(7) 保护电动机用的各型熔断器的熔丝(体)，不论是已装好的或是备用的，均应经过检查，按给定值在熔断器标签上面注明电动机名称、额定电流值以及更换熔丝(体)年、月、日。各台电动机的熔断器不得互换使用，不得随意更改熔体定值。
(8) 停电前应确知所带设备已停止运行。停、送电应与有关岗位联系好，取、装熔断器应使用专用工具、戴绝缘手套。
(9) 对于备用电动机，应与运行电动机一样，定期检查，测量绝缘和维护，保证能随时起动。
3. 启动电动机时应注意什么?
应注意下列事项：
(1) 如果接通电源开关，电动机转子不动，应立即拉闸，查明原因并消除故障后，才允许重新启动。
(2) 接通电源开关后，电动机发出异常响声，应立即拉闸，检查电动机的传动装置及电源是否正常。
(3) 接通电源开关后，应监视电动机的启动时间和电流表的变化。如启动时间过长或电流表电流迟迟不返回，应立即拉闸，进行检查。
(4) 在正常情况下，厂用电动机允许在冷态下启动两次，每次间隔时间不得少于5min；在热态下启动一次。只有在处理事故时，才可以多启动一次。
(5) 启动时发现电动机冒火或启动后振动过大，应立即拉闸，停机检查。
(6) 如果启动后发现运转方向反了，应立即拉闸，停电，调换三相电源任意两相后再重新启动。
4. 运行中电动辅机跳闸的处理原则是什么?
(1) 迅速启动备用电机。
(2) 对于重要的厂用电动辅机跳闸后，在没有备用的辅机或不能迅速启动备用辅机的情况下，为了不使机组重要设备遭到损坏，一般情况下允许将已跳闸的电动辅机进行强送，具体强送次数规定如下：
6kV电动辅机：一次
380V电动辅机：二次
(3) 跳闸的电动辅机，存在下列情况之一者，禁止进行强送：
1) 电动机本体或启动调节装置以及电源电缆上有明显的短路或损坏现象。
2) 发生需要立即停止辅机运行的人身事故。
3) 电动机所带的机械损坏。
4) 非湿式电动机浸水。
5. 检修高压电动机和起动装置时，应做好哪些安全措施？
应做好以下安全措施：
(1) 断开一次电源如断路器（开关）、隔离开关（刀闸），断开二次电源；经验明确无电压后，装设接地线或在隔离开关（刀闸）间装绝缘隔板，小车开关应从成套配电装置内拉出并将柜门上锁。
(2) 在断路器（开关）、隔离开关（刀闸）操作把手上悬挂“禁止合闸，有人工作！”的标示牌。
(3) 拆开后的电缆头须三相短路接地。
(4) 做好防止被其带动的机械（如水泵、空气压缩机、引风机等）引起电动机转动的措施，并在阀门上悬挂“有人工作！”的标示牌。
6. 论述运行中对电动机监视的技术要求。
经常对电动机运行情况进行监视，监视项目如下：
(1) 电动机的电流不超过额定值。如超过，则应迅速采取措施。
(2) 电动机轴承润滑良好，温度正常。
(3) 电机声音正常，振动不超过允许值。
(4) 对直流电机和绕线式电动机应注意电刷是否冒火。
(5) 电动机外壳接地线应完好，地脚螺线不松动。
(6) 电缆无过热现象。
(7) 对于引入空气冷却的电动机管道应清洁畅通、严密。大型密闭式冷却的电动机，其冷却水系统正常。
7. 试述电动机试运行中的常见故障。
常见故障主要表现在两个方面，即机械方面故障和电气方面故障。机械故障大多发生在轴承部位，电气故障以发生在绕组部位较多。运行期间应仔细观察所有现象，如功率、电压、电流、声响、转速、振动、温升等情形，以及有无焦臭气和发热冒烟等情况。根据故障现象分析原因、做出判断并找出故障。再针对故障原因和故障情况，采用具体办法进行整修。
(1) 机械故障包括：
1) 轴承发热，可能是轴承中油脂过少或过多，或油脂标号不合适；轴承规格不合。
2) 轴承内有异物；转轴弯曲、连接偏心等。
3) 轴承发生不正常的响声，可能是轴承装的松紧不合适，滚珠(柱)损坏等。
4) 振动明显，可能是被带动机械不平衡，电动机地脚螺丝不紧或绕线式电动机转子未校好动平衡等。
(2) 异步电动机的电气故障包括：
1) 电动机不能转动，可能是电源线断开(包括熔丝熔断、接线松脱、电源线中断等)，转子回路断路或短路，启动器故障，负载过重等。
2) 电动机达不到额定转速，可能是接线错误(将△接法错接成Y接法)，电源电压过低，电刷与滑环接触不良，鼠笼转子断条，负载过重等。
3) 电动机绕组发热过度，可能是过载，接线错误(将Y接法错接成△接法)，转子与定子相摩擦等。
(3) 直流电动机的电气故障包括：
1) 电动机不能转动，可能是电源线断开，电枢回路断线，变阻器断线或接线错误，电刷接触不良和负载过重等。
2) 换向器发热，可能是换向器表面不清洁，电刷压得太紧或电刷不适合该电机。
3) 换向器冒火花，可能是过负荷，换向器表面不圆或太脏，云母绝缘高出换向器表面。
4) 刷架位置不合适，电刷与换向器接触不良或电刷规格不合适等。
