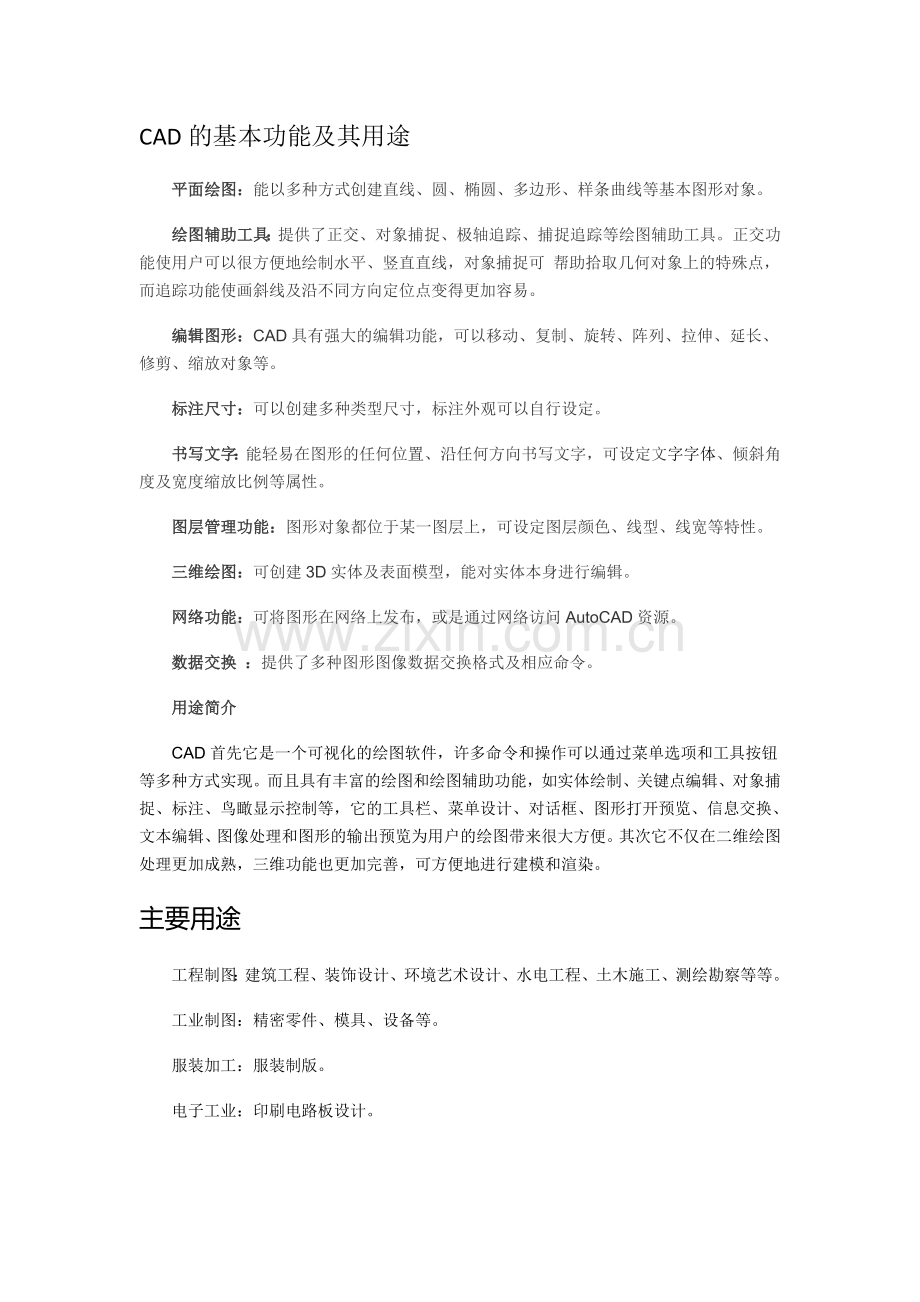

CAD的基本功能及其用途.doc

CAD的基本功能及其用途平面绘图：能以多种方式创建直线、圆、椭圆、多边形、样条曲线等基本图形对象。绘图辅助工具：提供了正交、对象捕捉、极轴追踪、捕捉追踪等绘图辅助工具。正交功能使用户可以很方便地绘制水平、竖直直线，对象捕捉可 帮助拾取几何对象上的特殊点，而追踪功能使画斜线及沿不同方向定位点变得更加容易。编辑图形：CAD具有强大的编辑功能，可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等。标注尺寸：可以创建多种类型尺寸，标注外观可以自行设定。书写文字：能轻易在图形的任何位置、沿任何方向书写文字，可设定文字字体、倾斜角度及宽度缩放比例等属性。图层管理功能：图形对象都位于某一图层上，可设定图层颜色、线型、线宽等特性。三维绘图：可创建3D实体及表面模型，能对实体本身进行编辑。网络功能：可将图形在网络上发布，或是通过网络访问AutoCAD资源。数据交换 ：提供了多种图形图像数据交换格式及相应命令。用途简介CAD首先它是一个可视化的绘图软件，许多命令和操作可以通过菜单选项和工具按钮等多种方式实现。而且具有丰富的绘图和绘图辅助功能，如实体绘制、关键点编辑、对象捕捉、标注、鸟瞰显示控制等，它的工具栏、菜单设计、对话框、图形打开预览、信息交换、文本编辑、图像处理和图形的输出预览为用户的绘图带来很大方便。其次它不仅在二维绘图处理更加成熟，三维功能也更加完善，可方便地进行建模和渲染。主要用途工程制图：建筑工程、装饰设计、环境艺术设计、水电工程、土木施工、测绘勘察等等。工业制图：精密零件、模具、设备等。服装加工：服装制版。电子工业：印刷电路板设计。广泛应用于土木建筑、装饰装潢、城市规划、园林设计、电子电路、机械设计、服装鞋帽、航空航天、轻工化工等诸多领域。分类在不同的行业中。欧特克是Autodesk公司的汉语名称以及国内一些公司开发了一些基于CAD 通用版本的插件，比如浩辰系列、天正系列。大大增强了CAD的易用性。在机械设计与制造行业中有AutoCAD Mechanical版本和浩辰机械软件。在建筑设计行业中有浩辰建筑和天正建筑。在电子电路设计行业中有AutoCAD Electrical 版本和浩辰电气软件。在勘测、土方工程与道路设计发行了 Autodesk Civil 3D版本。而学校里教学、培训中所用的一般都是AutoCAD或浩辰CAD教育版。科炬校区地址思明校区：火车站旁金山大厦5B(金榜公园旁)集美校区：集源路58号（苏宁电器站/工商银行旁）杏南校区：杏南路29号（豪客来旁）杏西校区：杏西新源路13号（聚鑫广场斜对面）
