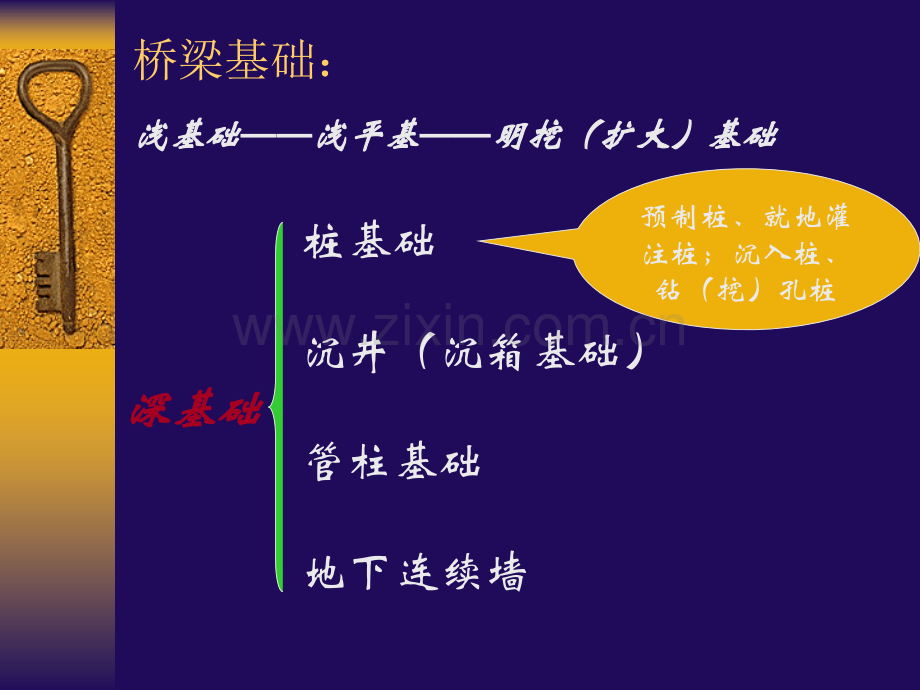

第第6 6讲讲 明挖扩大基础施工明挖扩大基础施工6.1 6.1 旱地基础的基坑开挖旱地基础的基坑开挖 6.2 6.2 水中基础的基坑开挖水中基础的基坑开挖6.3 6.3 基底的检验和处理基底的检验和处理6.4 6.4 基础施工基础施工桥梁基础：浅基础浅基础浅平基浅平基明挖（扩大）基础明挖（扩大）基础桩基础沉井（沉箱基础）管柱基础地下连续墙深基础深基础预制桩、就地灌注桩；沉入桩、钻（挖）孔桩明挖扩大基础施工 6.1 旱地基础的基坑开挖6.1 6.1 旱地基础的基坑开挖旱地基础的基坑开挖 坑壁不加固的基坑坑壁不加固的基坑垂直开挖 土质湿度正常，结构均匀深度松软土松软土0.75m0.75m，中密中密1.25m,1.25m,密实密实2.0m2.0m放坡开挖坑壁土 坑 壁 坡 度 基坑顶缘 无载重 基坑顶缘有 静载 基坑顶缘 有动载 砂土类 11 11.25 11.5 碎石类土 10.75 11 11.25 黏性土、粉土 10.33 10.5 10.75 极软岩、软岩 10.25 10.33 10.67 较软岩 10 10.1 10.25 极硬岩、硬岩 10 10 10 基坑坑壁坡度表明挖扩大基础施工 6.1 旱地基础的基坑开挖注：坡度坡的高度与坡的水平距离之比注：坡度坡的高度与坡的水平距离之比 基坑开挖 注意：边坡稳定 不中断人工或机械施工弃土、动载开挖、砌筑、回填、夯实防水 反坡、截水沟明挖扩大基础施工 6.1 旱地基础的基坑开挖明挖扩大基础施工 6.1 旱地基础的基坑开挖明挖扩大基础施工 6.1 旱地基础的基坑开挖 坑壁加固的基坑使用条件：坑深、土方量大、场地窄、土 松、水大。加固方式：挡板支撑、喷射混凝土、混凝土围圈等。横挡板支撑竖挡板支撑明挖扩大基础施工 6.1 旱地基础的基坑开挖框架式明挖扩大基础施工 6.1 旱地基础的基坑开挖大面积基坑支撑明挖扩大基础施工 6.1 旱地基础的基坑开挖 喷射混凝土明挖扩大基础施工 6.1 旱地基础的基坑开挖构造与施工要求：现浇混凝土围圈基坑垂直开挖，自上而下，逐段立模灌筑混凝土，壁厚815cm，每层高1.01.5m，24h拆模。明挖扩大基础施工 6.2 水中基础的基坑开挖6.2 水中基础的基坑开挖围堰要求：满足基础施工要求；防水性好；满足强度和稳定要求；堰顶在水位以上0.5m；对河床断面压缩小。围堰形式：土、石围堰、草（麻）袋围堰、钢板桩围堰、钢筋混凝土板桩围堰、套箱围堰和木（竹）笼围堰。土围堰、土袋围堰、竹笼片石围堰、堆石土围堰 适用：水深 2.0m,V0.3m/s,河床渗水小。构造：稳定性要求顶宽b1.5m,外坡12,内坡1 1。施工:黏性土填筑,由上游至下游合龙。(1)土围堰 土石围堰明挖扩大基础施工 6.2 水中基础的基坑开挖 土石围堰明挖扩大基础施工 6.2 水中基础的基坑开挖适用：水深 3.0m,V1.5m/s,河床渗水小。构造：顶宽12m,外坡10.21 0.5,内坡1 0.51 1施工:黏性土填心,袋装松散土60%;错缝搭长1/31/2。(2)土袋围堰明挖扩大基础施工 6.2 水中基础的基坑开挖钢板桩围堰 性能 适用 结构强度大、防水性好、能穿透砾石、卵石层、软岩、风化岩 水深48m，软岩最好，堰深20m。明挖扩大基础施工 6.2 水中基础的基坑开挖钢套箱围堰基本构造 就位下沉清基封底整体无底钢围堰明挖扩大基础施工 6.2 水中基础的基坑开挖方形钢壳围堰 明挖扩大基础施工 6.2 水中基础的基坑开挖钢壳围堰就位下沉明挖扩大基础施工 6.2 水中基础的基坑开挖主桥墩采用主桥墩采用28m28m直径双壁钢围堰加直径双壁钢围堰加1616根直径根直径3m3m钻钻孔灌注桩基础，具有较高的防船舶撞击能力孔灌注桩基础，具有较高的防船舶撞击能力。黄石长江大桥明挖扩大基础施工 6.2 水中基础的基坑开挖 基坑排水 排水方法：集水排水(汇水井排水）、井点法降水 集水排水法抽水设备：渗水量约1.52.0倍优点：设备简单，费用低；缺点：黏聚力小的土中易涌沙明挖扩大基础施工 6.2 水中基础的基坑开挖明挖扩大基础施工 6.2 水中基础的基坑开挖井点降水法类型:抽水:轻型井点、喷射井点、射流泵井点、深井泵井点真空泵、离心泵、多级离心泵或独立泵 水中挖基抓土斗、空气吸泥机、水力吸泥机明挖扩大基础施工 6.3 基底的检验和处理6.3 6.3 基底的检验和处理基底的检验和处理 基底检验主要内容基底平面位置、尺寸大小、基底高程；基底处理及排水情况 地质情况基底处理岩层基底 碎石类或 砂类土层 黏性土层 泉眼未风化岩面清除干净；风化岩面按基础尺寸凿除。承重面修理平整；砌筑前铺一层水泥砂浆（防水、找平）。天然状态铲平；或向基底夯入10cm碎石(渗水）。堵排处理，不泡基础。明挖扩大基础施工 6.3 基底的检验和处理软弱地基的处理明挖扩大基础施工 6.3基底的检验和处理碎石层碎石层明挖扩大基础施工 6.4 基础施工6.4 6.4 基础施工基础施工基础砌筑干地基上砌筑 排水砌筑水下混凝土封底，再排水砌筑。封底混凝土的最小厚度：浮筒的自重不被浮起；简支板有足够强度明挖扩大基础施工 6.4 基础施工基础施工
