民用建筑施工测量模板.pptx

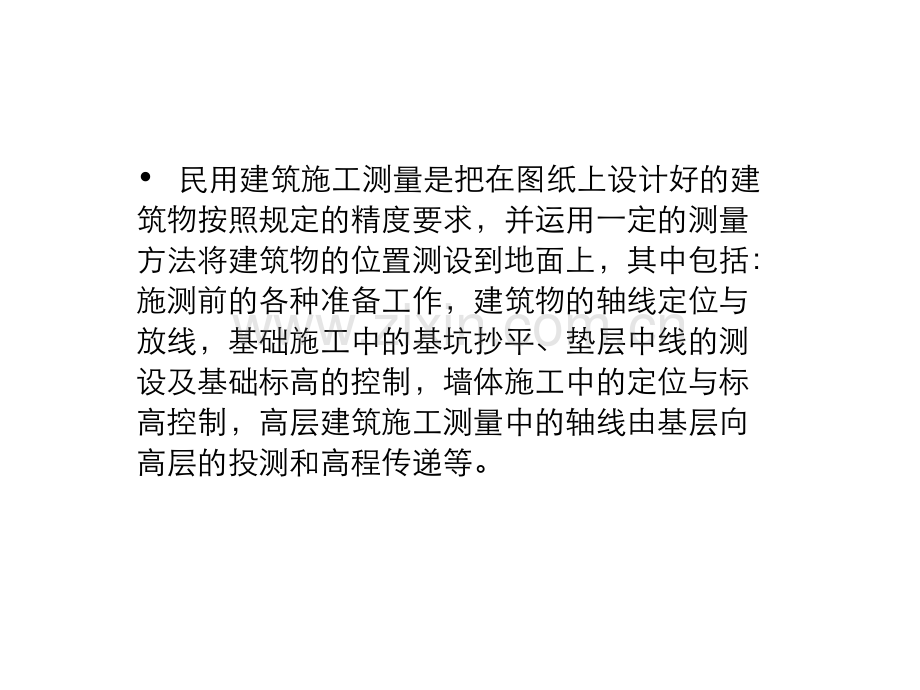

第十二章第十二章民用建筑施工测量民用建筑施工测量 民用建筑施工测量是把在图纸上设计好的建筑物按照规定的精度要求，并运用一定的测量方法将建筑物的位置测设到地面上，其中包括：施测前的各种准备工作，建筑物的轴线定位与放线，基础施工中的基坑抄平、垫层中线的测设及基础标高的控制，墙体施工中的定位与标高控制，高层建筑施工测量中的轴线由基层向高层的投测和高程传递等。12.1 概 述 民用建筑是指住宅、办公楼、食堂、商场、俱乐部、医院和学校等建筑物。它分为单层、多层和高层等各种类型。施工测量的任务是按照设计的要求，把建筑物的位置测设到地面上，并配合施工的进程进行放样与检测，以确保工程施工质量。进行施工测量之前，应按照施工测量规范要求，选定所用测量仪器和工具，并对其进行检验与校正。与此同时，必须做好以下准备工作。12.1.1 熟悉设计图纸 设计图纸是施工测量的依据，在测设前应认真阅读设计图纸及其有关说明，了解施工的建筑物与相邻地物间的位置关系，理解设计意图，对有关尺寸应仔细核对，以免出现差错。与测设有关的设计图纸主要有：建筑总平面图 它是建筑施工放样的总体依据，建筑物就是根据总平面图上所给的尺寸关系进行定位的。建筑平面图 给出建筑物各定位轴线间的尺寸关系，这是施工放样的基本资料。基础平面图。给出基础边线和定位轴线的平面尺寸和编号。基础详图 给出基础的立面尺寸、设计标高、以及基础边线与定位轴线的尺寸关系，这是基础施工放样的依据。12.1.2 现场踏勘现场踏勘的目的是为了掌握现场的地物、地貌和原有测量控制点的分布情况，弄清与施工测量相关的一系列问题，对测量控制点的点位和已知数据进行认真地检查与复核，为施工测量获得正确的测量起始数据和点位。12.1.3制定测设方案根据建筑总平面图给定的建筑物位置以及现场测量控制点情况，按照建筑设计与测量规范要求，拟定测设方案，并绘制施工放样略图。在略图上标出建筑物各轴线间的主要尺寸及有关测设数据，供现场施工放样时使用。12.2 建筑物的定位与放线12.2.1 建筑物的定位建筑物的定位是根据设计图纸，将建筑物外墙的轴线交点（也称角点）测设到实地，作为建筑物基础放样和细部放线的依据。由于设计方案常根据施工场地条件来选定，不同的设计方案，其建筑物的定位方法也不一样，主要有以下三种情况：1根据与原有建筑物的关系定位2根据建筑方格网定位3根据控制点的坐标定位1根据与原有建筑物的关系定位2根据建筑方格网定位3根据控制点的坐标定位 在建筑场地附近，如果有测量控制点可以利用，应根据控制点坐标及建筑物定位点的设计坐标，反算出标定角度与距离，然后采用极坐标法或角度交会法将建筑物测设到地面上。12.2.2 建筑物的放线 建筑物的放线是指根据已定位的外墙主轴线交点桩及建筑物平面图，详细测设出建筑物各轴线的交点位置，并设置交点中心桩；然后根据各交点中心桩沿轴线用白灰撒出基槽开挖边界线，以便进行开挖施工；由于基槽开挖后，各交点桩将被挖掉，为了便于在施工中恢复各轴线位置，还须把各轴线延长到基槽外安全地点，设置控制桩或龙门板，并做好标志。1测设建筑物定位轴线交点桩：根据建筑物的主轴线，按建筑平面图所标尺寸，将建筑物各轴线交点位置测设于地面，并用木桩标定出来，称交点桩。2测设轴线控制桩：轴线控制桩设置在基槽外基础轴线的延长线上，轴线控制桩离基槽外边线的距离根据施工场地的条件而定。3设置龙门板在一般民用建筑中，常在基槽开挖线以外一定距离处钉设龙门板。控制桩设在离建筑物稍远的地方，如附近有已建固定建筑物，最好把轴线投测到固定建筑物顶上或墙上，并作好标志。设置龙门板的步骤和要求如下：在建筑物四角与内纵、横墙两端基槽开挖边线以外约1.52m（根据土 质情况和挖槽深度确定）处钉设龙门桩，龙门桩要钉得竖直、牢固，木 桩侧面与基槽应平行。根据建筑物场地水准点，在每个龙门桩上测设0.000标高线。根据此标 高线把龙门板钉在龙门桩上，使龙门板的顶面在一个水平面上，且与 0.000标高线一致。龙门板标高的测定容差为5。根据轴线桩用经纬仪将墙、柱的轴线投到龙门板顶面上，并钉小钉标 明，称为轴线钉。用钢尺沿龙门板顶面检查轴线钉的间距，其相对误差不应超过1/2000。经检核合格后，以轴线钉为准，将墙宽、基槽宽标在龙门板上，最后根据基槽上口宽度拉线撒出基槽开挖灰线。12.3 建筑物基础施工放线12.3.1 基槽开挖边线放线与基坑抄平1基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。2基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔35m测设一根比槽底设计高程提高0.30.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。12.3.2 基础施工放线基础施工包括垫层和基础墙的施工。1垫层中线的测设在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩，用经纬仪或用拉绳挂锤球的方法，把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。由于整个墙身砌筑均以此线为准，所以要进行严格校核。2垫层面标高的测设垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。如果垫层需支架模板可以直接在模板上弹出标高控制线。3基础墙标高的控制墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙（0.00以下的墙）的砌筑，基础墙的高度是用基础皮数杆来控制的。基础皮数杆是用一根木杆制成，在杆上事先按照设计尺寸将每皮砖和灰缝的厚度一一画出，每五皮砖注上皮数，（基础皮数杆的层数从0.00m向下注记）并标明0.00m和防潮层等的标高位置。124 墙体施工测量1241 墙体轴线的投测基础墙砌筑到防潮层后，利用轴线控制桩或龙门板上的轴线和墙边线标志，用经纬仪或用拉细线绳挂锤球的方法将轴线投测到基础面或防潮层上，然后用墨线弹出墙中线和墙边线。检查外墙轴线交角是否等于90，符合要求后，把墙轴线延伸到基础墙的侧面上画出标志，作为向上投测轴线的依据。同时把门、窗和其他洞口的边线，也在外墙基础面上画出标志。1242 墙体标高的控制 墙体砌筑时，墙体各部位标高常用墙身皮数杆来控制。在墙身皮数杆上根据设计尺寸，按砖和灰缝的厚度画线，并标明门、窗、过梁、楼板等的标高位置。杆上注记从0.00m向上增加。如图 9.12所示，墙身皮数杆一般立在建筑物的拐角和内墙处。为了便于施工，采用里脚手架时，皮数杆立在墙外边；采用外脚手架时，皮数杆应立在墙里边。墙的竖直用托线板进行校正，把托线板的侧面紧靠墙面，看托线板上的垂球线是否与板的墨线重合，如果有偏差，可以校正砖的位置。当墙砌到窗台时，在内墙面上高出室内地坪1530的地方，用水准仪标定出一条标高线，并用墨线在内墙面的周围弹出标高线的位置。这样在安装楼板时，可以用这条标高线来检查楼板底面的标高。使得底层的墙面标高都等于楼板的底面标高之后，再安装楼板。同时，标高线还可以作为室内地坪和安装门窗等标高位置的依据。楼板安装好后，二层楼的墙体轴线是根据底层的轴线，用垂球先引测到底层的墙面上，然后再用垂球引测到二层楼面上。在砌筑二层楼的墙时，要重新在二层楼的墙角外立皮数杆，皮数杆上的楼面标高位置要与楼面标高一致，这时可以把水准仪放在楼板面上进行检查。同样，当墙砌到二层楼的窗台时，要用水准仪在二层楼的墙面上测定出一条高于二层楼面1530的标高线，以控制二层楼面的标高。125 高层建筑施工测量1251 高层建筑施工测量的特点和任务高层建筑的特点是层数多，高度高，结构复杂。因结构竖向偏差直接影响工程受力情况，故在施工测量中要求竖向投点精度高，所选用的仪器和测量方法要适应结构类型、施工方法和场地情况。由于建筑结构复杂，设备和装修标准较高，特别是高速电梯的安装等，对施工测量精度要求亦高，一般情况在设计图纸中有说明，有各项允许偏差值，施工测量误差必须控制在允许偏差值以内。因此，面对建筑平面、立面造型的复杂多变，要求在工程开工前，先制定施工测量方案，仪器配置，测量人员的分工，并经工程指挥部组织有关专家论证后方可实施。高层建筑施工测量的主要任务是将建筑物的基础轴线准确的向高层引测，并保证各层相应的轴线位于同一竖直面内，要控制与检核轴线向上投测的竖向偏差每层不超过5，全楼累计误差不大于20；在高层建筑施工中，要由下层楼面向上层传递高程，以使上层楼板、门窗口、室内装修等工程的标高符合设计要求。1252 轴线投测 1经纬仪投测法高层建筑物的平面控制网和主轴线是根据复核后的红线桩或平面控制坐标点来测设的，平面网的控制轴线应包括建筑物的主要轴线，间距宜为3050m，并组成封闭图形，其量距精度要求较高，且向上投测的次数愈多，对距离测设精度要求愈高，一般不得低于1/10000，测角精度不得低于20。高层建筑物的基础工程完工后，须用经纬仪将建筑物的主轴线(或称中心轴线)精确地投测到建筑物底部侧面，并设标志，以供下一步施工与向上投测之用。另以主轴线为基准，重新把建筑物角点投测到基础顶面，并对原来所作的柱列轴线进行复核。然后再分量各开间柱列轴线间的距离，往返丈量距离的精度要求与基础轴线测设精度相同。2铅垂仪投测法为了把建筑物轴线投测到各层楼面上，根据梁、柱的结构尺寸，投测点距轴线500800mm为宜。每条轴线至少需要两个投测点，其连线应严格平行于原轴线。为了使激光束能从底层直接打到顶层，在各层楼面的投测点处需预留孔洞，或利用通风道、垃圾道以及电梯升降道等。如图所示，将激光铅垂仪安置在底层测站点O，进行严格对中、整平，接通电源，启辉激光器发射铅垂激光束，作为铅垂基准线。通过发射望远镜调焦，使激光束会聚成红色耀目光斑，投射到上层施工楼面预留孔的绘有坐标网的接收靶P上，水平移动接收靶P，使靶心与红色光斑重合，靶心位置即为测站点O的铅垂投影位置，并以此作为该层楼面上的一个控制点。1253 高程传递高层建筑物施工中，传递高程的方法有以下几种。1利用皮数杆传递高程在皮数杆上自0.00m标高线起，门窗口、过梁、楼板等构件的标高都已注明。一层楼砌好后，则从一层皮数杆起一层一层往上接。2利用钢尺直接丈量在标高精度要求较高时，可用钢尺沿某一墙角自0.00m标高处起向上直接丈量，把高程传递上去。然后根据由下面传递上来的高程立皮数杆，作为该层墙身砌筑和安装门窗、过梁及室内装修、地坪抹灰等控制标高的依据。3悬吊钢尺法在楼梯间悬吊钢尺，钢尺下端挂一重锤，使钢尺处于铅垂状态，用水准仪在下面与上面楼层分别读数，按水准测量原理把高程传递上去。
