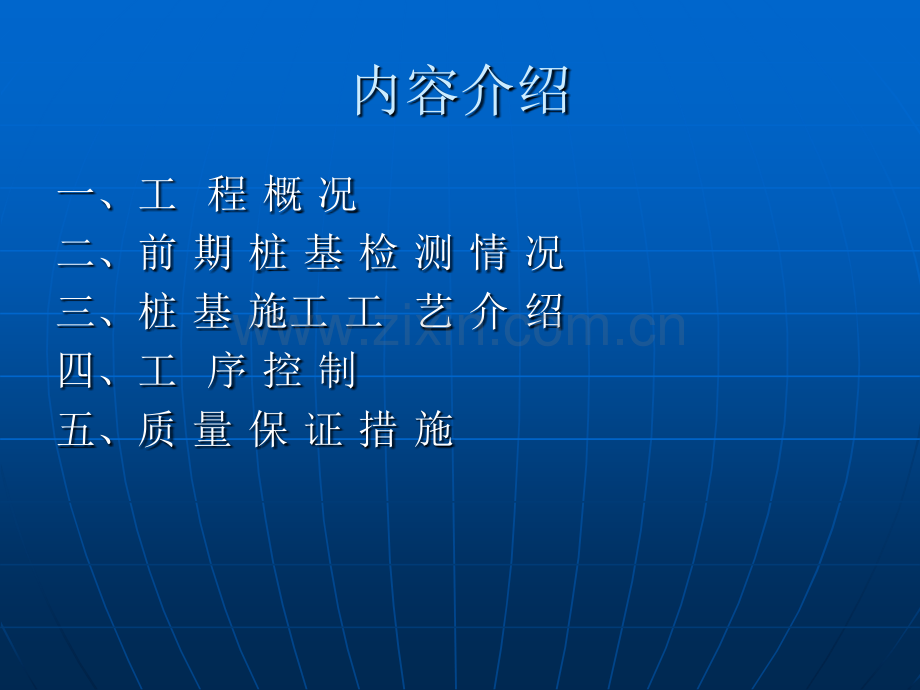

内容介绍一、工 程 概 况二、前 期 桩 基 检 测 情 况三、桩 基 施工 工 艺 介 绍四、工 序 控 制五、质 量 保 证 措 施一、工程概况n n本标段的陆地钻孔桩有1.2m、1.3m、1.5m、1.6m、1.8m 5种类型，共476条桩，均为陆地桩基；n n桩基直径大小形式多样，桩基长度不一，有嵌岩桩、摩擦桩结构类型。考虑整个项目的桩基类型、施工工艺、质量控制措施等因素，对前期桩基施工进行总结以指导后期施工。二、前期桩基检测情况桥名桥名单位单位桩基总数桩基总数累计完成累计完成数量数量类桩数类桩数量量类桩数类桩数量量高村互通高村互通主线主线2#2#桥桥根根8585666621211 1S113S113跨线跨线桥桥根根7171505019192 2都村高架都村高架桥桥根根7878656524244 4已完成测桩共71根，其中类桩64根、类桩7根，类桩比例为90.1%。三、桩基施工工艺介绍n n桩基成孔主要采用正循环冲击成孔技术，冲击成孔的方法是成孔时靠提升冲击锤往下反复冲击，将孔中的土、石劈裂、破碎或挤入孔壁中，用泥浆悬浮钻渣，护壁泥浆采用正循环泥浆循环系统，采用砖砌泥浆池作为沉淀池、储浆池待形成泥浆循环系统。四、工序控制n n1 1、准备工作、准备工作n n场地清理场地清理n n清理施工场地，为测量定位放样、机械摆放、泥浆池建设清理施工场地，为测量定位放样、机械摆放、泥浆池建设等创造条件。等创造条件。n n材料准备材料准备n n采用冲击钻开孔，为保证孔壁稳定及成孔质量，预备一定采用冲击钻开孔，为保证孔壁稳定及成孔质量，预备一定量的膨润土、片石（量的膨润土、片石（151525cm25cm）和包装水泥。）和包装水泥。n n机械检修机械检修n n施工前对冲机进行全面的维修检查、保养施工前对冲机进行全面的维修检查、保养,尤其检查钻头尤其检查钻头锥顶位置与提升钢丝绳之间的自动转向装置能否转向灵活，锥顶位置与提升钢丝绳之间的自动转向装置能否转向灵活，防止造成梅花孔。防止造成梅花孔。四、工序控制n n泥浆循环系统建设n n在适合位置设置二级泥浆池，以保证渣样及时过滤沉淀及混凝土浇筑过程泥浆不外泄露。n n施工技术安全交底n n施工前，进行图纸检查，召开施工技术交底会，并召开施工安全交底，对新进场员工进行安全教育培训。四、工序控制n n2 2、测量放样及护筒埋设、测量放样及护筒埋设n n在场地清理完成后，根据设计图纸，采用全站仪在场地清理完成后，根据设计图纸，采用全站仪精确放样出精确放样出14-J#14-J#桩基中心，并做好标记，同时桩基中心，并做好标记，同时在外围设置在外围设置4 4个指示桩，以满足钢护筒埋设施工需个指示桩，以满足钢护筒埋设施工需要。要。n n钢护筒根据桥涵施工规范要求，护筒直径比桩径钢护筒根据桥涵施工规范要求，护筒直径比桩径大大30cm30cm，10mm10mm厚左右钢板卷制而成。护筒厚左右钢板卷制而成。护筒采用挖坑埋设法，护筒底部及四周采用粘土填筑，采用挖坑埋设法，护筒底部及四周采用粘土填筑，并分层夯实，护筒顶要高于地面并分层夯实，护筒顶要高于地面0.3m0.3m。n n在钢护筒埋设完成后进行测量复核工作，要求钢在钢护筒埋设完成后进行测量复核工作，要求钢护筒中心竖直线与桩中心线重合，实测中心位置护筒中心竖直线与桩中心线重合，实测中心位置误差为误差为5mm5mm，测量除定出桩中心位置外，还应在，测量除定出桩中心位置外，还应在护筒外围设置护筒外围设置4 4个指示桩，以最终校正护筒埋设的个指示桩，以最终校正护筒埋设的正确位置。正确位置。四、工序控制n n3、冲击成孔n n钻孔作业分班连续进行，并及时填写钻孔施工记录，交接班时交代钻进情钻孔作业分班连续进行，并及时填写钻孔施工记录，交接班时交代钻进情况及下一班应注意事项；应经常对钻孔泥浆进行检测和试验，不合要求时，况及下一班应注意事项；应经常对钻孔泥浆进行检测和试验，不合要求时，随时改正；注意地层变化，在地层变化处均捞取渣样，并且每随时改正；注意地层变化，在地层变化处均捞取渣样，并且每4 4小时记录一小时记录一次，地层变化时取一次渣样，判明后记入记录表中并与地质剖面图核对。次，地层变化时取一次渣样，判明后记入记录表中并与地质剖面图核对。四、工序控制n n4 4、钢筋笼施工、钢筋笼施工n n钢筋笼下放采用钢筋笼下放采用汽车吊配合分节汽车吊配合分节下放工艺。下放工艺。n n钢筋笼在内场分钢筋笼在内场分段加工好，采用段加工好，采用分段插入孔中。分段插入孔中。各段主筋之间采各段主筋之间采用直螺纹套筒连用直螺纹套筒连接，钢筋笼内箍接，钢筋笼内箍2m2m设置一道。设置一道。四、工序控制n n5 5、混凝土施工、混凝土施工n n准备工作准备工作n n混凝土配合比：经由试验室通过试配砼各项性能试验后，选用合适配比，实验混凝土配合比：经由试验室通过试配砼各项性能试验后，选用合适配比，实验强度等指标满足规范要求。强度等指标满足规范要求。n n原材料：经过检测合格后方可使用，对于不合格则要求清退整改。原材料：经过检测合格后方可使用，对于不合格则要求清退整改。n n计量控制：对拌和站的计量控制，采用全电脑自动计量控制，对施工配料可以计量控制：对拌和站的计量控制，采用全电脑自动计量控制，对施工配料可以进行严格进行控制，拌合站计量系统须有专业机构标定。进行严格进行控制，拌合站计量系统须有专业机构标定。n n混凝土坍落度：对桩基坍落度控制在混凝土坍落度：对桩基坍落度控制在181822cm22cm，现场实际检测坍落度为，现场实际检测坍落度为20cm20cm。n n和易性：混凝土应具有良好的和易性和流动性，对混凝土的和易性控制由我项和易性：混凝土应具有良好的和易性和流动性，对混凝土的和易性控制由我项目部实验室及驻地实验监理工程师进行现场控制，采用控制混凝土的拌和时间目部实验室及驻地实验监理工程师进行现场控制，采用控制混凝土的拌和时间和外加剂的掺入，使之具有良好的和易性。和外加剂的掺入，使之具有良好的和易性。n n机具准备：机具准备：n n导管采用厚导管采用厚8mm8mm内径内径28mm28mm的无缝钢管加工，标准节为的无缝钢管加工，标准节为3m3m，底节为，底节为6m6m，另，另外加工非标准节，采用法兰接头，上下两节法兰之间垫以厚外加工非标准节，采用法兰接头，上下两节法兰之间垫以厚4 45mm5mm橡胶垫橡胶垫圈，法兰用圈，法兰用20mm20mm钢板加工，每个设置有钢板加工，每个设置有M20M20螺栓孔螺栓孔8 8个。个。n n漏斗和贮料斗用厚度漏斗和贮料斗用厚度6mm6mm的钢板和槽钢制作，斗内壁光滑平顺，不漏浆，混的钢板和槽钢制作，斗内壁光滑平顺，不漏浆，混凝土漏泄顺畅彻底，现场的漏斗和储料斗共凝土漏泄顺畅彻底，现场的漏斗和储料斗共9m39m3，满足首批混凝土方量，剪，满足首批混凝土方量，剪球后埋管球后埋管1.8m1.8m。n n水密性实验：水密性实验：n n导管使用前进行必要的水密性试验导管使用前进行必要的水密性试验四、工序控制n n5、混凝土施工n n二次清孔n n桩基混凝土灌注施工前，二次清孔时泥浆各项指标分别控制为：泥浆相对密度、粘度、泥浆含砂率、沉淀层厚度需满足设计及规范要求，并由现场监理工程师和质检员确认、同意后施工。四、工序控制n n5 5、混凝土施工、混凝土施工n n水下混凝土浇筑水下混凝土浇筑n n灌注施工采用剪球法施工工艺。灌注施工采用剪球法施工工艺。n n灌注混凝土时导管埋深按规范要求严格控制在灌注混凝土时导管埋深按规范要求严格控制在2.02.06.0m6.0m。灌注混凝土时专人负责量尺、记录。灌。灌注混凝土时专人负责量尺、记录。灌注中每放一斗混凝土量尺一次，记录并核对混凝注中每放一斗混凝土量尺一次，记录并核对混凝土上升高度是否正常，量尺应由两人互相复核。土上升高度是否正常，量尺应由两人互相复核。实时记录已灌注混凝土总方量，复核混凝土浇筑实时记录已灌注混凝土总方量，复核混凝土浇筑总高度。在保证导管埋管长度的前提下，放慢灌总高度。在保证导管埋管长度的前提下，放慢灌注速度，减少储料斗中混凝土的数量同时减缓混注速度，减少储料斗中混凝土的数量同时减缓混凝土的下落速度。凝土的下落速度。五、质量保证措施n n优质成孔的措施n n不同岩层采用不同的进尺速度，根据不同的地层特不同岩层采用不同的进尺速度，根据不同的地层特性采取合适的冲程。现场施工时粘土层、卵石层冲性采取合适的冲程。现场施工时粘土层、卵石层冲程高度为程高度为2m2m；风化岩冲程高度为；风化岩冲程高度为1m1m。n n采用优质泥浆，防止土层的塌方，保持护筒内外压采用优质泥浆，防止土层的塌方，保持护筒内外压力差。支撑土压力，对于有流动性的地基土层用泥力差。支撑土压力，对于有流动性的地基土层用泥浆抑制其流动，防止缩孔。浆抑制其流动，防止缩孔。五、质量保证措施n n保证灌注优质水下混凝土的措施保证灌注优质水下混凝土的措施n n清孔：下放钢筋笼前，对成孔桩基进行第一次清孔。下放钢筋清孔：下放钢筋笼前，对成孔桩基进行第一次清孔。下放钢筋笼后，对桩孔进行第二次清孔，保证灌注混凝土前的泥浆质量。笼后，对桩孔进行第二次清孔，保证灌注混凝土前的泥浆质量。n n导管第一次使用前进行水密性和承压试验，并检查防水胶垫是导管第一次使用前进行水密性和承压试验，并检查防水胶垫是否完好，有无老化现象，导管使用后应涂油漆、进行编号，以否完好，有无老化现象，导管使用后应涂油漆、进行编号，以保证灌注混凝土过程中不漏水、不破裂和拆管有序。保证灌注混凝土过程中不漏水、不破裂和拆管有序。n n在混凝土灌注过程中，设专人测量孔深并记录，准确掌握混凝在混凝土灌注过程中，设专人测量孔深并记录，准确掌握混凝土面上升高度，控制导管埋深度在土面上升高度，控制导管埋深度在2m2m6m6m之间，防止埋管之间，防止埋管过深和埋管过浅脱空的事件发生。混凝土面灌注至高出设计桩过深和埋管过浅脱空的事件发生。混凝土面灌注至高出设计桩顶面标高顶面标高0.5m0.5m1.0m1.0m为止，拆去导管和漏斗等设备，清除为止，拆去导管和漏斗等设备，清除桩顶浮渣和混凝土至桩顶设计标高以上桩顶浮渣和混凝土至桩顶设计标高以上20cm20cm，确保桩头质量。，确保桩头质量。五、质量保证措施n n保证钢筋笼施工质量措施n n钢筋笼主筋外侧设置控制保护层厚度的高强滚轮垫钢筋笼主筋外侧设置控制保护层厚度的高强滚轮垫块，以保证钢筋笼下放到位后具有足够保护层。块，以保证钢筋笼下放到位后具有足够保护层。n n声测管在下放钢筋笼的过程先往声测管里面灌满水，声测管在下放钢筋笼的过程先往声测管里面灌满水，每节声测管的连接采用专用连接设备，确保声测管每节声测管的连接采用专用连接设备，确保声测管的施工质量。的施工质量。五、质量保证措施n n检测试验措施检测试验措施n n对所有原材料的出厂合格证和说明书进行检查，并登记记录。对所有原材料的出厂合格证和说明书进行检查，并登记记录。n n对有合格证的原材料进行抽检，抽检合格者才能使用。经抽对有合格证的原材料进行抽检，抽检合格者才能使用。经抽检不合格的原材料，书面通知物资部门做出标记，隔离存放，检不合格的原材料，书面通知物资部门做出标记，隔离存放，防止误用，及时退货。防止误用，及时退货。n n对进场钢筋进行抽检，抽检其焊接强度、脆性及韧性等，出对进场钢筋进行抽检，抽检其焊接强度、脆性及韧性等，出具试验报告，符合设计要求者方可使用。具试验报告，符合设计要求者方可使用。n n安排专人负责混凝土生产过程的质量检测，浇筑混凝土前进安排专人负责混凝土生产过程的质量检测，浇筑混凝土前进行以下项目的检查，并做好记录。行以下项目的检查，并做好记录。
