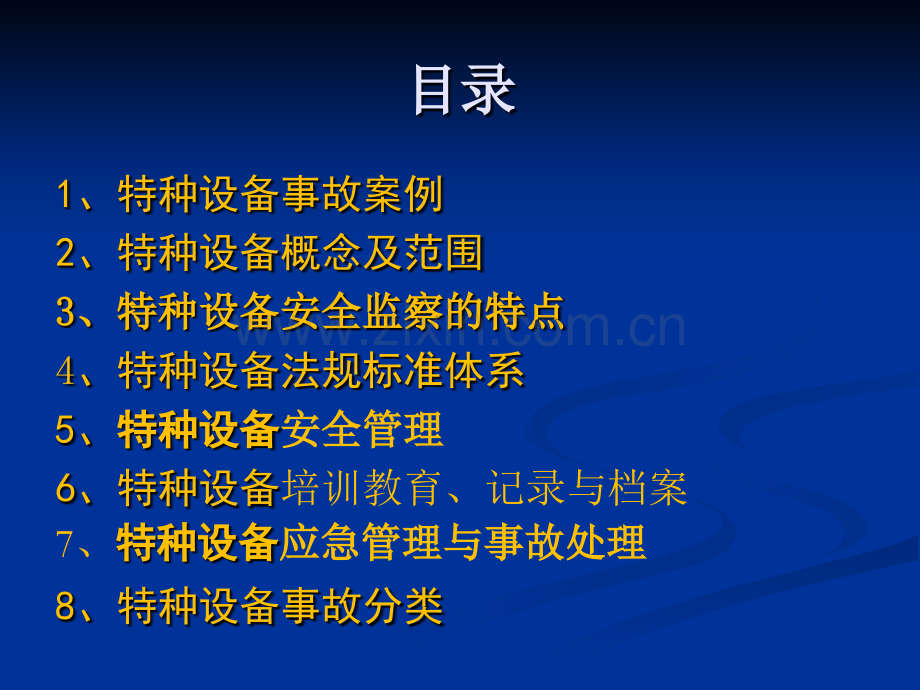

承压类特种设备基础知识承压类特种设备基础知识苏定雄苏定雄20172017年年8 8月月目录目录1、特种设备事故案例2、特种设备概念及范围3 3、特种设备安全监察的特种设备安全监察的特点特点4、特种设备法规标准体系5、特种设备特种设备安全管理安全管理6、特种设备培训教育、记录与档案7、特种设备特种设备应急应急管理与事故处理管理与事故处理8、特种设备事故分类开场语 特种设备主要体现在“特种”二字，即特殊种类的设备，因其具有危险性而被国家专管。特种设备具有危险性，从事特种设备安全监管具有风险性。明责-尽责-避责1 1、特种设备事故案例特种设备事故案例 46漳州漳州PX项目爆炸事故项目爆炸事故 2015年4月22日安监总局新闻发言人黄毅在国务院新闻办公室举行的新闻发布会上说，漳州古雷PX事故是由于二甲苯装置在运行过程当中输料管焊口由于焊接不实而导致断裂，泄露出来的物料被吸入到炉膛，因高温导致燃爆。设施安装过程中就存在重大隐患。该事故已经定性为责任事故，福建省人民政府已经组织事故调查组展开事故调查处理工作，国务院安委会已经对这起事故挂牌督办。46漳州漳州PX项目爆炸事故项目爆炸事故 据介绍，这起事故暴露出在安全管理上存在的严重问题：一是企业的主要负责人重效益、轻安全，在工程建设、设备设施选用上采取了最低价投标的招标方式，埋下重大隐患。二是装置的规划布局不合理、不科学，加热炉跟储罐罐区距离太近，没有考虑到它们之间的风险，加热炉发生爆炸后，冲击波直接把最近的一个大罐给撕裂，点燃罐中物料，引起着火。三是企业的安全管理与地方政府部门的安全监管都存在不到位的问题。46漳州漳州PX项目爆炸事故项目爆炸事故2011年8月20日下午4时，长治市城区医院发生一起0.5吨承压锅炉爆炸事故，造成3人死亡，17人受伤，周围建筑不同程度受损。81997年6月27日，北京东方化工厂液化石油气储罐因操作失误引发爆炸，死亡9人，伤39人，直接经济损失1.17亿元。1998年3月5日，西安市液化石油气球罐排污阀法兰密封垫片泄漏，造成多次空间爆炸，死亡12人，受伤30人，直接经济损失477万元。9 2006年1月18日，中国石油西南油气田分公司位于四川省仁寿县的富加输气站发生压力管道爆炸特大事故，造成10人死亡，50人受伤。2013年11月22日,青岛市中石化东黄输油管道发生泄漏爆炸特别重大事故事故，共造成63人遇难，156人受伤，直接经济损失7.5亿元。2、特种设备概念及范围 特种设备是指对人身和财产安全有较大危险性的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施、场(厂)内专用机动车辆，以及法律、行政法规规定适用中华人民共和国特种设备安全法的其他特种设备。特种设备包括其所用的材料、附属的安全附件、安全保护装置和与安全保护装置相关的设施。3 3、特种、特种设备安全监察的特点设备安全监察的特点 我国我国特种设备安全监察始于建国初，特种设备安全监察始于建国初，19551955年设立专门机构，实行专项监察。年设立专门机构，实行专项监察。19551955年年4 4月月2525日，天津第一棉纺厂发生一起铆接锅炉爆日，天津第一棉纺厂发生一起铆接锅炉爆炸事故，造成炸事故，造成8 8人死亡，人死亡，6969人受伤，引起国务人受伤，引起国务院重视。当时前苏联劳动保护专家提出在中院重视。当时前苏联劳动保护专家提出在中国建立锅炉安全监察机构的建议。同年国建立锅炉安全监察机构的建议。同年6 6月，月，国务院批准在劳动部设立锅炉安全检查总局，国务院批准在劳动部设立锅炉安全检查总局，对锅炉、压力容器、起重机械等特种设备进对锅炉、压力容器、起重机械等特种设备进行专门监督管理。行专门监督管理。特种设备安全监察的特点1 1 1 1、预防为主预防为主预防为主预防为主 安全监察不是目的，是手段。安全监察不是目的，是手段。安全监察是采取行政安全监察是采取行政手段落实安全要求，通过行政许可、监督检查等方法在影响安全手段落实安全要求，通过行政许可、监督检查等方法在影响安全的每个环节督促特种设备的生产、使用者确保特种设备的状态、的每个环节督促特种设备的生产、使用者确保特种设备的状态、相关人员的行为达到预定的要求，消除隐患，保证安全，防止事相关人员的行为达到预定的要求，消除隐患，保证安全，防止事故的发生。故的发生。2 2、全过程实施、全过程实施、全过程实施、全过程实施 特种特种设备安全监察是以防止事故为出发点，在特种设备生产、设备安全监察是以防止事故为出发点，在特种设备生产、使用使用、检验、检验的全过程，即在设备从生到死的全过程（分为设计、的全过程，即在设备从生到死的全过程（分为设计、制造、安装、改造制造、安装、改造、维修、使用、维修、使用、检验检验等环节）实施的。等环节）实施的。全过程全过程：设计、制造、安装、改造设计、制造、安装、改造、维修、使用、维修、使用、检验（七个环检验（七个环节）；节）；特种设备生产：特种设备生产：设计、制造、安装、改造设计、制造、安装、改造、维修维修（五个环节）（五个环节）特种设备安全监察的特点特种设备安全监察的特点设计设计设计设计-是根据国家法规、规范、标准规定，设计出满足是根据国家法规、规范、标准规定，设计出满足客户所要求性能的承压类特种设备产品。客户所要求性能的承压类特种设备产品。条例条例十二十二条规定，条规定，进行设计文件鉴定的承压类特种设备范围为锅进行设计文件鉴定的承压类特种设备范围为锅进行设计文件鉴定的承压类特种设备范围为锅进行设计文件鉴定的承压类特种设备范围为锅炉、气瓶、氧舱炉、气瓶、氧舱炉、气瓶、氧舱炉、气瓶、氧舱（定型产品，批量生产，设计量不大；（定型产品，批量生产，设计量不大；把这些设备的设计审核集中在技术业务素质高的单位把这些设备的设计审核集中在技术业务素质高的单位 ，可积累经验，保证质量，提高效率）。，可积累经验，保证质量，提高效率）。而逐台进行设而逐台进行设而逐台进行设而逐台进行设计的承压类特种设备是压力容器。计的承压类特种设备是压力容器。计的承压类特种设备是压力容器。计的承压类特种设备是压力容器。制造制造制造制造-按照产品的设计要求，把合格的材料，经冷热成按照产品的设计要求，把合格的材料，经冷热成型、机加工等工艺手段、以型、机加工等工艺手段、以焊接焊接焊接焊接为连接零部件的主要方为连接零部件的主要方法，制作成符合设计要求的成品。法，制作成符合设计要求的成品。特种设备安全监察的特点特种设备安全监察的特点 安装安装安装安装-按照法规、规范、标准及设计规定，在安装现场按照法规、规范、标准及设计规定，在安装现场将合格的承压类设备进行组合安装，使其达到设计要求。将合格的承压类设备进行组合安装，使其达到设计要求。改造改造改造改造-对现有结构、性能等进行改造，使其参数、结对现有结构、性能等进行改造，使其参数、结构、性能等方面有所变化的过程。构、性能等方面有所变化的过程。维修维修维修维修-对损坏的部件进行的局部维修或更换。对损坏的部件进行的局部维修或更换。3 3、强制性、强制性、强制性、强制性 特种设备安全监察是国务院赋予特种设备安全监督管特种设备安全监察是国务院赋予特种设备安全监督管特种设备安全监察是国务院赋予特种设备安全监督管特种设备安全监察是国务院赋予特种设备安全监督管理部门的职责，行使政府赋予的权利，具有强制性。理部门的职责，行使政府赋予的权利，具有强制性。理部门的职责，行使政府赋予的权利，具有强制性。理部门的职责，行使政府赋予的权利，具有强制性。4、特种设备法规标准体系 我国特种设备法规标准体系（五个层次）（五个层次）。1、法律、2、行政法规 3、行政规章（部门规章）4、安全技术规范 5、相关标准特种设备法规标准体系 1 1、法律、法律、法律、法律 法律法律由全国人大通过，以中华人民共和国主由全国人大通过，以中华人民共和国主席令的形式发布。如席令的形式发布。如安全生产法安全生产法、食品安食品安全法全法、特种设备安全法特种设备安全法。2 2、行政法规、行政法规、行政法规、行政法规 行政法规这个层次包括行政法规和地方性法行政法规这个层次包括行政法规和地方性法规等。规等。国家国家行政法规由国务院制定，以国务院令的行政法规由国务院制定，以国务院令的形式发布，总理签署。形式发布，总理签署。特种设备法规标准体系 国家制定的特种设备条例共有3部：82年锅炉压力容器安全监察暂行条例；国务院令第373号特种设备安全监察条例自2006年6月1日起施行；国务院令第549号国务院关于修改特种设备安全监察条例的决定已经2009年1月14日国务院第46次常务会议通过，现予公布，自2009年5月1日起施行。地方性法规由省、自治区、直辖市以及有立法权的较大城市人大制定。如山东省特种设备安全监察条例。特种设备法规标准体系3、行政规章（部门规章）、行政规章（部门规章）行政规章这个层次包括国务院各部门行政规章和省、自治区、直辖市和较大城市的人民政府规章。行政规章是以国务院行政部门首长令的形式发布、行政管理内容较突出的文件（相关办法、规定）。如中华人民共和国国家质量监督检验检疫总局令第22号锅炉压力容器制造监督管理办法已经2002年7月1日国家质量监督检验检疫总局局务会议审议通过，现予公布，自2003年1月1日起实施。特种设备法规标准体系 地方行政规章是指省、自治区、直辖市和较大城市的人民政府规章。4、安全技术规范、安全技术规范 安全技术规范是特种设备安全技术规范的简称。安全技术规范是国家质量监督检验检疫总局依据特种设备安全监察条例，对特种设备的安全性能和相应的设计、制造、安装、改造、维修、使用和检验检测的活动制定颁布的强制性规定。特种设备法规标准体系 安全安全技术规范是特种设备法规体系的重要组成部分，技术规范是特种设备法规体系的重要组成部分，其作用是把与特种设备有关的法律、法规和规章的原则其作用是把与特种设备有关的法律、法规和规章的原则规定具体化。规定具体化。“安全技术规范安全技术规范”通常为通常为规程、规则、细规程、规则、细规程、规则、细规程、规则、细则则则则等，均标有等，均标有“TSGTSG”。如。如固定式压力容器安全技术固定式压力容器安全技术固定式压力容器安全技术固定式压力容器安全技术监察规程监察规程监察规程监察规程 压力容器压力管道设计许可规则压力容器压力管道设计许可规则压力容器压力管道设计许可规则压力容器压力管道设计许可规则特特特特种设备焊接操作人员考核细则种设备焊接操作人员考核细则种设备焊接操作人员考核细则种设备焊接操作人员考核细则。5 5、相关、相关、相关、相关标准标准标准标准（四个层次）（四个层次）国家标准、行业标准、地方标准和企业标准。国家标准、行业标准、地方标准和企业标准。国家标准国家标准：GB150.1 GB150.1 150.4 2011150.4 2011压力容器压力容器；行业行业标准：标准：NB/T47014NB/T47014承压设备焊接工艺评定承压设备焊接工艺评定特种设备法规标准体系 6、安全技术规范与引用标准的相互关系、安全技术规范与引用标准的相互关系安全技术规范（如安全技术规范（如容规容规等）与引用标准的等）与引用标准的关系关系 安全技术规范是强制性的，标准被安全技术规范引用后其引用部分即是强制性的；安全技术规范是提出特种设备安全要求的主体，标准被引用后是对安全技术规范的补充；安全技术规范是对特种设备全方位、全过程的最低安全要求；产品标准中应当清晰表述如何实现安全技术规范的最低安全要求。特种设备法规标准体系 安全技术规范与引用标准把握的尺度安全技术规范与引用标准把握的尺度 -在容规1.10条中列出了引用压力容器产品标准的清单（GB150和 GB151等共10项标准），但是并不意味着这些标准因为被容规引用而整个标准成为强制性；-对于这些被引用标准，只有那些被容规后续条款中具体引用的内容才具有强制性。例如：容规容规4.5.3.2.2 全部射线或超声检测全部射线或超声检测（6）设计图样和本规程引用标准要求时；）设计图样和本规程引用标准要求时；容规容规4.5.3.2.4表面无损检测（表面无损检测（7）设计图样）设计图样和本规程引用标准要求时。和本规程引用标准要求时。5 5、特种设备特种设备安全管理安全管理1、组织机构组织机构、人员、人员及职责及职责 电梯、客运索道、大型游乐设施等为公众提供服务的特种设备运营使用单位，应设置特种设备安全管理机构或者配备专职的安全管理人员。其他特种设备使用单位，应根据情况设置特种设备安全管理机构或者配备专职、兼职的安全管理人员。特种设备使用单位应根据本单位规模、特种设备数量、特性等配备特种设备操作人员并保证所有操作人员持证上岗。使用单位是特种设备安全的责任主体。使用单位的主要负责人是特种设备安全的第一责任人，对本单位特种设备的安全全面负责，应制定明确的、公开的、文件化的安全目标，为实现安全目标提供必需的资源保障，并对目标实现情况进行考核。安全管理负责人受主要负责人委托，全面负责本单位特种设备的使用安全管理。特种设备安全管理人员应当掌握相关的安全技术知识，熟悉特种设备法规和标准，持证上岗，并履行以下职责：a)检查和纠正特种设备使用中的违章行为，发现问题应立即处理；情况紧急时，可以决定停止使用特种设备并及时报告本单位有关负责人；b)收集、管理特种设备安全技术档案；c)编制日常安全检查计划并组织落实；d)编制定期检验计划并落实定期检验的报检工作；e)提出应急救援演习计划，负责组织应急救援演习具体工作；f)组织实施特种设备作业人员的培训和教育工作。g）配合特种设备安全监督管理部门和检验检测机构实施安全监督检查、检验检测和作业人员考核。2、安全管理制度 使用单位应制定以岗位责任制为核心的特种设备安全管理制度，明确责任部门和人员，及时识别和获取适用的特种设备安全法律、法规、规章、安全技术规范、标准及其他要求，并将相关要求及时转化为本单位的管理制度，贯彻到各项工作中。岗位责任制 根据自身生产经营的性质、生产规模的特点、技术条件，明确主要负责人、安全管理负责人、管理部门、使用部门、管理人员、操作人员、维修维护人员的岗位职责。主要管理制度 使用单位应根据本单位的特点制定特种设备使用管理制度，一般应包括以下内容：a)作业人员培训教育制度；b)维护保养制度；c)日常检查制度；d)隐患排查治理制度；e)安全会议制度；g)定期报检制度；h)特种设备节能减排制度；i)安全目标管理制度；j)接受安全监察管理制度。操作规程 使用单位应根据生产工艺、设备特点，编制岗位安全操作规程，一般包括运行参数、操作步骤、巡回检查、运行记录、异常处理、安全注意事项等。管理制度的修订 为确保安全管理规章制度和安全操作规程的有效性和适用性，使用单位应明确评审和修订的时机和频次，定期进行评审和修订。3、设备管理设备管理 采购 使用单位应采购符合安全技术规范和标准的特种设备。不购买国家明令淘汰、报废的特种设备。安装、改造和重大维修 使用单位应选择取得相应资质的单位进行安装、改造或维修，督促和协助施工单位在施工前将拟进行的特种设备安装、改造、维修情况书面告知直辖市、设区市特种设备安全监督管理部门或经委托的县（市、区）特种设备安全监督管理部门。应当实行监督检验的，督促施工单位向特种设备检验检测机构申请监督检验。施工结束后，使用单位应组织竣工验收并妥善保存施工资料。注册登记 特种设备使用前或者投入使用后的30日内，使用单位应当向直辖市、设区市特种设备安全监督管理部门或经委托的县（市、区）特种设备安全监督管理部门申请办理使用登记手续。登记变更 移装 特种设备在登记机关行政区域内移装的，使用单位应当在移装完成后投入使用前向登记机关申请变更登记。特种设备跨原登记机关行政区域移装的，使用单位应当向原登记机关申请办理注销手续。移装完成后，向移装地登记机关申请注册登记，领取新的使用登记证。过户或变更特种设备产权发生变更时，原特种设备使用单位应当办理注销手续，并将设备全部文件资料移交新使用单位，新使用单位应按5.3条的要求办理手续。停用及重新启用 设备停用1年以上的，应当封存设备，在封存后30日内向并向登记机关申请报停，将使用登记证交回登记机关保存；重新启用的，应经定期检验合格后，到登记机关办理重新启用手续。使用单位在设备停用期间应对设备进行必要的维护和保养。报废 特种设备存在严重事故隐患，且无改造、维修价值，或者超过安全技术规范规定的使用年限，特种设备使用单位应当及时予以报废，并到原注册登记机关办理注销手续。特种设备报废后，不得再作为特种设备转让和使用。4、运行与维护、定期检验 特种设备操作人员应严格按照操作规程要求进行操作并做好相应记录。使用单位对在用特种设备应当进行经常性日常维护保养，至少每月组织一次自行检查，每年进行至少一次全面检查，并作出记录。使用单位应当按照安全技术规范的定期检验要求，在特种设备安全检验合格有效期届满前个月向特种设备检验检测机构提出定期检验要求。使用单位应积极配合检验检测工作，提供必要的检验检测工作条件，告知检验检测人员安全注意事项。检验完成后应及时取得特种设备定期检验报告、安全装置校验报告并存入设备安全技术档案。6、特种设备培训教育、记录培训教育、记录与档案与档案 1、特种设备作业人员的培训 使用单位应确定安全培训教育主管部门，制定并实施安全培训教育计划，提供相应的资源保证，加强作业人员安全培训教育，保证特种设备作业人员具备必要的特种设备安全作业知识、作业技能。本单位没有培训能力的，应委托专业机构进行培训。作业人员培训教育的内容应包括：特种设备安全基本知识、生产工艺及操作规程、新技术、特种设备安全法律法规和安全规章制度、作业场所和工作岗位存在的危险源、防范措施及事故应急措施、事故案例等。特种设备培训教育、记录与档案培训教育、记录与档案 使用单位应对本单位持有作业证书的人员建立特种设备作业人员档案和内部培训教育档案，并按规定及时组织作业人员参加证件复审。使用单位应加强特种设备安全文化建设，采取多种形式的安全文化活动，引导从业人员的安全态度和安全行为，实现法律法规和政府监管要求之上的安全自我约束，保障特种设备安全使用水平持续提高。特种设备培训教育、记录与档案培训教育、记录与档案 2、记录记录与档案与档案 A、记录管理 记录建立 使用单位应根据管理制度编制各类记录表格，记录特种设备采购、人员培训、使用运行、维护保养、自行检查、应急演练、故障处置等过程。记录应填写完整、字迹清楚、标识明确。记录保存 使用单位应确定各类记录的保存期，并将其存放在安全地点妥善保管，便于查阅，避免损坏。重要的安全记录应以适当方式或者按法规要求妥善保管，以防损坏。特种设备培训教育、记录与档案培训教育、记录与档案 B、特种设备安全档案 使用单位应建立本单位特种设备安全档案，至少包括设备台账、作业人员台帐、设备安全技术档案。特种设备台账 使用单位应建立特种设备台账，内容至少包括设备名称、设备种类、制造单位、购置时间、安装单位、检验情况、使用状态、重大维修情况及其他变更情况。特种设备安全附件、测量调控装置及有关附属仪器仪表应建立台账。特种设备培训教育、记录与档案培训教育、记录与档案 作业人员台帐 使用单位必须建立特种设备作业人员台账，内容至少包括姓名、作业类别、作业证号、取证时间、换证情况 特种设备安全技术档案 使用单位必须建立特种设备安全技术档案，内容至少包括：a)使用登记表；b)设计文件、制造单位、产品质量合格证明、使用维护说明等文件以及安装技术文件和资料；c)定期检验和定期自行检查的记录；d)日常使用状况记录；特种设备培训教育、记录与档案培训教育、记录与档案e)特种设备及其安全附件、安全保护装置、测量调控装置及有关附属仪器仪表的日常维护保养记录；f)运行故障和事故记录；g)高耗能特种设备的能效测试报告、能耗状况记录以及节能改造技术资料。特种设备培训教育、记录与档案培训教育、记录与档案 3、评价评价与改进与改进 评价 使用单位应每年至少一次对本单位特种设备使用安全管理目标及实施情况进行评价，验证各项管理制度措施的适宜性、充分性和有效性。改进 使用单位应根据使用安全管理的评价结果，对管理制度、操作规程等进行修改完善，持续改进，不断提高使用安全管理水平。7、特种设备应急应急管理与事故处理管理与事故处理 1、应急救援 应急机构和队伍 特种设备使用单位应按规定建立应急管理机构或指定专人负责特种设备应急管理工作，建立与本单位设备使用特点相适应的专兼职应急救援队伍、指定专兼职应急救援人员或与附近具备相应能力的应急救援队伍签订服务协议，并组织培训、训练。应急预案 使用单位应按规定制定特种设备应急专项预案，根据设备和生产特点制定应急处置方案或措施，形成应急处置体系。特种设备应急管理与事故处理应急管理与事故处理 应急设施、装备、物资使用单位应按规定建立应急设施，配备应急装备，储备应急物资，并进行经常性的检查、维护、保养，确保其完好、可靠。应急演练 使用单位应定期组织应急演练，并对演练效果进行评估。根据评估结果，修订、完善应急预案，改进应急管理工作。事故救援 发生特种设备事故后，使用单位应立即启动相关应急预案，积极开展事故救援。特种设备应急管理与事故处理应急管理与事故处理 2、事故报告、调查和处理 事故报告 发生特种设备事故后，使用单位应按规定及时向上级单位、特种设备安全监督管理部门及其他政府有关部门报告，并妥善保护事故现场及有关证据。配合事故调查和处理 发生特种设备事故后，使用单位应配合有关部门进行事故调查。事故调查结束，使用单位应根据事故调查结论进行整改。事故设备仍有使用价值的应在对其进行全面检查消除隐患后方可重新投入使用。8、特种设备事故分类 （549号条例第六章 事故预防与调查处理）根据事故造成的人员伤亡、直接经济损失、中断运行时间、受困人数、人员转移数量、设备损坏程度等因素将特种设备事故将特种设备事故分为特别重大事故、重大事故、较大事故、分为特别重大事故、重大事故、较大事故、一般事故四个一般事故四个级级别别（与2007年6月1日施行的生产安全事故报告和调查处理条例（国务院493号令）既一致又有区别）。特种设备事故分类 特别重大事故：（一）特种设备事故造成30人以上死亡，或者100人以上重伤（包括急性工业中毒，下同），或者1亿元以上直接经济损失的；（二）600兆瓦以上锅炉爆炸的；（三）压力容器、压力管道有毒介质泄漏，造成15万人以上转移的；（四）公称直径大于或者等于1000毫米的长输压力管道泄漏或者爆炸中断运行48小时以上的；（五）客运索道、大型游乐设施高空滞留100人以上并且时间在48小时以上的。特种设备事故分类 重大事故：（一）特种设备事故造成10人以上30人以下死亡，或者50人以上100人以下重伤，或者5000万元以上1亿元以下直接经济损失的；（二）600兆瓦以上锅炉因安全故障中断运行240小时以上的；（三）压力容器、压力管道有毒介质泄漏，造成5万人以上15万人以下转移的；（四）公称直径大于或者等于1000毫米的长输压力管道中断运行24小时以上48小时以下的；（五）客运索道、大型游乐设施高空滞留100人以上并且时间在24小时以上48小时以下的。特种设备事故分类 较大事故：（一）特种设备事故造成3人以上10人以下死亡，或者10人以上50人以下重伤，或者1000万元以上5000万元以下直接经济损失的；（二）锅炉、压力容器、压力管道爆炸的；（三）压力容器、压力管道有毒介质泄漏，造成1万人以上5万人以下转移的；（四）公称直径大于或者等于1000毫米的长输压力管道中断运行12小时以上24小时以下的；（五）起重机械整体倾覆的；（六）客运索道、大型游乐设施高空滞留人员12小时以上的。特种设备事故分类 一般事故：（一）特种设备事故造成3人以下死亡，或者10人以下重伤，或者1万元以上1000万元以下直接经济损失的；（二）压力容器、压力管道有毒介质泄漏，造成500人以上1万人以下转移的；（三）电梯轿厢滞留人员2小时以上的；（四）起重机械主要受力结构件折断或者起升机构坠落的；（五）客运索道高空滞留人员3.5小时以上12小时以下的；（六）大型游乐设施高空滞留人员1小时以上12小时以下的。特种设备分为承压类和机电类 承压类：锅炉、压力容器（含气瓶）、压力管道 机电类：电梯、起重机械、客运索道、大型游乐设施、场(厂)内专用机动车辆目 录 一、锅炉基础知识一、锅炉基础知识 二、压力容器基础知识二、压力容器基础知识 三、压力管道基础知识三、压力管道基础知识 四、关于承压类特种设备报废的规四、关于承压类特种设备报废的规定定 五、教训分享五、教训分享 一、锅炉基础知识51 锅炉 （一）锅炉的定义 1.锅炉的广义定义：锅炉是利用燃料燃烧释放的热能加热水或者其它工质，以产生规定参数（温度、压力）和品种的蒸汽、热水或其它工质的设备。2.特种设备安全监察条例的定义：锅炉，是指利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并承载一定压力的密闭设备。其范围规定为容积大于或者等于的承压蒸汽锅炉；出口水压大于或者等于（表压），且额定功率大于或者等于的承压热水锅炉；有机热载体锅炉。注：“容积”指蒸汽锅炉的水容积，即锅炉最高水位时的存水容积。蒸汽锅炉的最高水位指锅炉实际运行状态下可能允许的最高水位。依据（2009）质检特便字第3046号 3.特种设备目录的定义：锅炉，是指利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并通过对外输出介质的形式提供热能的设备，其范围规定为设计正常水位容积大于或者等于30L，且额定蒸汽压力大于或者等于0.1MPa（表压）的承压蒸汽锅炉；出口水压大于或者等于0.1MPa（表压），且额定功率大于或者等于0.1MW的承压热水锅炉；额定功率大于或者等于0.1MW的有机热载体锅炉。4.4.锅炉安全技术监察规程锅炉安全技术监察规程TSG G0001-2012TSG G0001-2012中中关于锅炉定义（适用范围）、不适用范围和锅炉级别关于锅炉定义（适用范围）、不适用范围和锅炉级别 （1）锅炉定义（适用范围）：适用于符合特种设备安全监察条例（注：现在应该以特种设备目录为准）范围内的固定式承压蒸汽锅炉、承压热水锅炉、有机热载体锅炉，以及以余（废）热利用为主要目的的烟道式、烟道与管壳组合式余（废）热锅炉。（2）锅炉的范围：锅炉本体、锅炉范围内管道、锅炉安全附件和仪表、锅炉辅助设备及系统。锅炉本体：锅炉本体：由锅筒、受热面及其集箱和连接管道，炉由锅筒、受热面及其集箱和连接管道，炉膛、燃烧设备和空气预热器（包括烟道和风道），构架膛、燃烧设备和空气预热器（包括烟道和风道），构架（包括平台和扶梯），炉墙和除渣设备等所组成的整体。（包括平台和扶梯），炉墙和除渣设备等所组成的整体。锅炉范围内管道：锅炉范围内管道：电站锅炉电站锅炉包括锅炉主给水管道、包括锅炉主给水管道、主蒸汽管道、再热蒸汽管道等；其它锅炉主蒸汽管道、再热蒸汽管道等；其它锅炉限定的承压限定的承压管道。管道。锅炉安全附件和仪表：锅炉安全附件和仪表：包括安全阀、压力测量装置、包括安全阀、压力测量装置、水（液）位测量与示控装置、温度测量装置、排污和放水水（液）位测量与示控装置、温度测量装置、排污和放水装置等安全附件，以及安全保护装置和相关的仪表等。装置等安全附件，以及安全保护装置和相关的仪表等。锅炉辅助设备及系统：锅炉辅助设备及系统：包括燃料制备、汽水、水处理包括燃料制备、汽水、水处理等设备及系统。等设备及系统。（2 2）不适用范围不适用范围 设计正常水位水容积小于设计正常水位水容积小于30L30L的蒸汽锅炉；的蒸汽锅炉；额定出水压力小于额定出水压力小于0.1MPa0.1MPa或者额定热功率小于或者额定热功率小于0.1MW0.1MW的热水锅炉；的热水锅炉；为满足设备和工艺流程冷却需要的换热装置。为满足设备和工艺流程冷却需要的换热装置。在上述对锅炉的不同定义中，以在上述对锅炉的不同定义中，以特种设备目录特种设备目录中的定义作为判断是否监管的依据。中的定义作为判断是否监管的依据。特种设备安全监察条例特种设备安全监察条例中的定义不再使用。中的定义不再使用。（3）锅炉设备级别 锅炉分为锅炉分为A A、B B、C C、D D级级 A A级锅炉：额定工作压力级锅炉：额定工作压力p3.8 MPap3.8 MPa 超临界锅炉超临界锅炉 p22.1 MPap22.1 MPa 亚临界锅炉亚临界锅炉 16.7 MPa p 16.7 MPa p 22.1 MPa22.1 MPa 超高压锅炉超高压锅炉 13.7 MPa p 13.7 MPa p 16.7 MPa16.7 MPa 高压锅炉高压锅炉 9.8 MPa p 9.8 MPa p 13.7 MPa13.7 MPa 次高压锅炉次高压锅炉 5.3 MPa p 5.3 MPa p 9.8 MPa9.8 MPa 中压锅炉中压锅炉 3.8 MPa p 3.8 MPa p 5.3 MPa5.3 MPa B B级锅炉：级锅炉：蒸汽锅炉蒸汽锅炉 0.8 MPa 0.8 MPa p p 3.8 MPa 3.8 MPa 热水锅炉热水锅炉 p p 3.8 MPa3.8 MPa，且，且额定出水温度额定出水温度t 120t 120 气相有机热载体锅炉气相有机热载体锅炉 额定热功率额定热功率Q Q 0.7 MW 0.7 MW 液相有机热载体锅炉液相有机热载体锅炉 额定热功率额定热功率Q Q 4.2MW 4.2MW C C级锅炉：级锅炉：蒸汽锅炉蒸汽锅炉 p 0.8 MPap 0.8 MPa，且，且设计正常水位水容积设计正常水位水容积 V V 50V50V 热水锅炉热水锅炉 p p 3.8 MPa3.8 MPa，且，且t t 120120 气相有机热载体锅炉气相有机热载体锅炉 0.1 MW 0.1 MW Q 0.7 MW Q 0.7 MW 液相有机热载体锅炉液相有机热载体锅炉 0.1 MW 0.1 MW Q 4.2MW Q 4.2MW D D级锅炉级锅炉 蒸汽锅炉蒸汽锅炉 p 0.8 MPap 0.8 MPa，且，且30L V 50V30L V 50V 汽水两用锅炉汽水两用锅炉 p0.04MPap0.04MPa，且额定蒸发量，且额定蒸发量D0.5t/hD0.5t/h 仅用自来水加压的热水锅炉仅用自来水加压的热水锅炉 ，且，且t 95t 95 气相或者液相有机热载体锅炉气相或者液相有机热载体锅炉 Q 0.1 MWQ 0.1 MW *特种设备目录特种设备目录已将已将 、的的锅炉取消！（不再是监管对象）锅炉取消！（不再是监管对象）（二）锅炉原理和用途 原理热量转换。利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，将燃料的化学能、电能等能量转换为水、水蒸汽、有机热载体所携带的热能。一般包括三个过程：燃料燃烧、传热、介质加热。用途 火力发电 工业生产提供蒸汽、热力（有机热载体）生活提供蒸汽、热水 （三）特点（三）特点 承压，具有爆炸的危险。承压，具有爆炸的危险。压力越高，温度越高，蒸发量（容量越大），压力越高，温度越高，蒸发量（容量越大），爆炸能量越大。爆炸能量越大。工作条件恶劣，本体受到水、蒸汽、烟气等工作条件恶劣，本体受到水、蒸汽、烟气等因素的影响。因素的影响。（四）参数 1、蒸汽锅炉的特性参数 蒸发量（t/h)输出蒸汽的能力 蒸汽压力（MPa）蒸汽温度（）2、热水锅炉的特性参数 热功率输出热量大小的能力（热功率输出热量大小的能力（MWMW）出水压力（出水压力（MPaMPa）出水温度出水温度 （）给水温度（回水温度）给水温度（回水温度）3、额定值 额定蒸发量和额定热功率也称为锅炉的“容量”或“出力”蒸汽锅炉蒸汽锅炉1t/h1t/h蒸发量蒸发量热水锅炉热水锅炉0.7MW0.7MW 这些性能参数的额定值，都会在锅炉型号这些性能参数的额定值，都会在锅炉型号中体现出来。中体现出来。（五）锅炉基础知识型号表示方法 依据：工业锅炉 产品型号编制方法JB/T1626-2002 工业锅炉（蒸汽锅炉）锅炉本体型式代号 锅炉燃烧设备型式或燃烧方式代号 锅炉燃料种类代号锅炉型号举例 LSG0.5-0.4-A 表示立式水管固定炉排，额定蒸发量为0.5t/h,额定蒸汽压力为0.4MPa,蒸汽温度为饱和温度，燃用类烟煤的蒸汽锅炉。DZL4-1.25-W 表示单锅筒纵置式水管或卧式水火管链条炉排，额定蒸发量为4t/h,额定蒸汽压力为1.25MPa,蒸汽温度为饱和温度，燃用类无烟煤的蒸汽锅炉。SZS10一1.6/350一Y、Q：表示双锅筒纵置式室燃，额定蒸发量为10t/h，额定蒸汽压力为1.6MPa，过热蒸汽温度为350，燃油、燃气两用，以燃气为主的蒸汽锅炉。SHX20-2.5/400-H：表示双锅筒横置式循环流化床燃烧，额定蒸发量为20t/h，额定蒸汽压力为2.5MPa，过热蒸汽温度为400，燃用褐煤的蒸汽锅炉。QXW2.8一1.25/95/70一A：表示强制循环式往复炉排，额定供热量为2.8MW，额定工作压力为1.25MPa，额定出水温度为95，额定进水温度为70。燃用类烟煤的热水锅炉。（六）分类按特种设备目录分承压蒸汽锅炉 承压热水锅炉 有机热载体锅炉 有机热载体气相炉 有机热载体液相炉 按用途分分电站锅炉:发电 工业锅炉:工业生产 生活锅炉:采暖和热水供应 按结构分火管锅炉:烟气在管内流过水管锅炉:汽水在管内流过 按锅炉出厂型式分快装锅炉快装锅炉组装锅炉散装锅炉 按所用燃料或能源分 固体燃料锅炉液体燃料锅炉气体燃料锅炉余热锅炉原子能锅炉废料锅炉 （七）典型的锅炉结构 锅炉结构形式分为两大类：锅壳锅炉和水管锅炉结构形式分为两大类：锅壳锅炉和水管锅炉。锅炉。锅壳锅炉的主要部件都在锅壳内，其承压部锅壳锅炉的主要部件都在锅壳内，其承压部件主要有：锅壳、炉胆、管板、水管、火管、下件主要有：锅壳、炉胆、管板、水管、火管、下脚圈、炉门圈、喉管、水冷壁、省煤器等。脚圈、炉门圈、喉管、水冷壁、省煤器等。水管锅炉在锅筒外部设置有受热面，其承压水管锅炉在锅筒外部设置有受热面，其承压部件主要有：锅筒、集箱、水冷壁、对流管束、部件主要有：锅筒、集箱、水冷壁、对流管束、省煤器、过热器、减温器、再热器等。省煤器、过热器、减温器、再热器等。（按（按B B类监察员考核规则，应了解锅炉的主要类监察员考核规则，应了解锅炉的主要部件、结构）部件、结构）（八）安全附件（八）安全附件 1 1、安全阀、安全阀 杠杆式安全阀 弹簧式安全阀 安全阀作用 防止超压运行（总排放量大于锅炉额定蒸发量）分类 弹簧式、杠杆式、静重式、控制式、水封式安全装置 安装数量安装数量 一般为二只，安全技术规范允许的情况安一一般为二只，安全技术规范允许的情况安一只；省煤器、过热器、再热器上还需安装。只；省煤器、过热器、再热器上还需安装。安装位置安装位置 铅直安装在锅筒（锅壳）、集箱的最高位置。铅直安装在锅筒（锅壳）、集箱的最高位置。安全阀和锅炉之间，不得有阀门和取用蒸汽的安全阀和锅炉之间，不得有阀门和取用蒸汽的出汽管；安全阀的排气管，也不得装设阀门。出汽管；安全阀的排气管，也不得装设阀门。定期校验 每年至少校验一次。校验后，加铅封。排放试验 定期进行手动排放试验，以防止安全阀的阀瓣和阀座粘住。许多事故表明，安全阀不能正常动作是事故发生的直接因素。在安全检查中，要检查运行记录，了解司炉人员是否进行了手动排放试验。2、压力表 压力表作用 反映锅炉的工作压力，帮助司炉工控制锅炉运行压力。安装位置 除与锅筒（锅壳）直接连通的蒸汽空间需要安装外，还需要在其它特殊部位装设安全阀（这些承压部件的压力要求与锅筒不一致）。压力表检定周期为半年。锅炉用压力表的选用要求 1.精度等级：一般不低于2.5级，A级锅炉不低于1.6级。2.量程：一般为工作压力的1.5-3倍，最好为2倍。3.表盘直径：不小于100mm。3.液位计 常见的液位计 分类：水位计（用于蒸汽锅炉）、液位计（用分类：水位计（用于蒸汽锅炉）、液位计（用于有机热载体锅炉）于有机热载体锅炉）作用：显示液位高低，以帮助司炉工调节液位。作用：显示液位高低，以帮助司炉工调节液位。锅炉水位计的安装应符合以下安全要求：锅炉水
