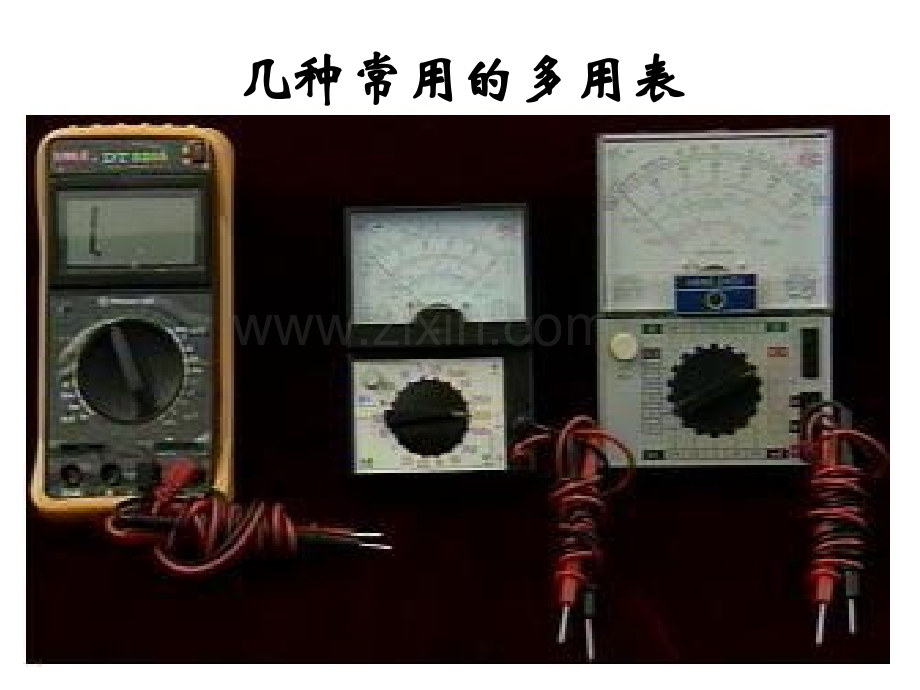

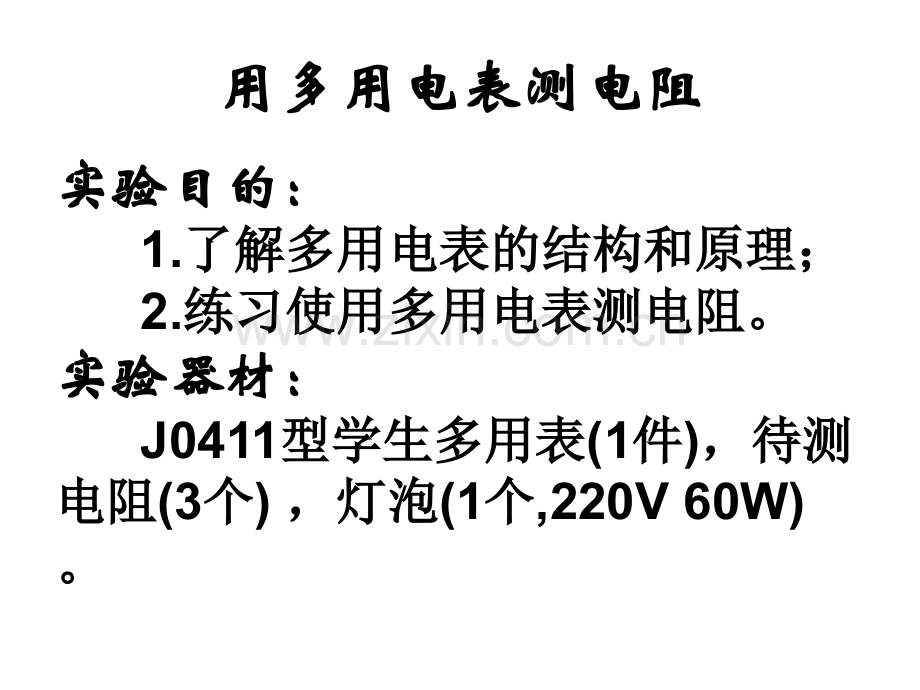

用多用电表测电阻用多用电表测电阻实验目的：实验目的：1.了解多用电表的结构和原理；了解多用电表的结构和原理；2.练习使用多用电表测电阻。练习使用多用电表测电阻。实验器材：实验器材：J0411型学生多用表型学生多用表(1件件)，待测，待测电阻电阻(3个个)，灯泡，灯泡(1个个,220V 60W)。几种常用的多用表几种常用的多用表学生多用表外观学生多用表外观返注回J0411型学生多用表表盘返注回返1回返2回J0411型学生多用表选择开关多用表内部结构简图多用表内部结构简图欧姆表的原理欧姆表的原理 基本电路如图所示，通过表头的电流基本电路如图所示，通过表头的电流为为I=E/(R0+Rg+r+Rx)，(E:电池电动势，电池电动势，Rg表头内阻，表头内阻，R0调零电阻，调零电阻，Rx待测电阻，待测电阻，r电池内阻电池内阻)。Rx改变，改变，I随着改变。可见每一个随着改变。可见每一个Rx值都有一个对应的电流值值都有一个对应的电流值I，Rx越大、越大、I越越小。将表头指针由于小。将表头指针由于I的作用所偏转的角的作用所偏转的角度大小刻上相应的值度大小刻上相应的值R，就可以直接读出，就可以直接读出被测电阻的值了。被测电阻的值了。返回用多用电表测电阻基本电路用多用电表测电阻基本电路返回多用表测电阻原理多用表测电阻原理返回多用表测电阻原理返回多用表测电阻原理返回 1.测未知电流和电压时，应将选择开关置测未知电流和电压时，应将选择开关置于较高量程档，然后逐渐减小到合适档位。于较高量程档，然后逐渐减小到合适档位。2.测电阻时，每换一次量程，都要重新调测电阻时，每换一次量程，都要重新调零，还要注意把待测电阻零，还要注意把待测电阻 跟别的元件和电源跟别的元件和电源断开。断开。3.测量时手不要碰到金属触针，以保证安测量时手不要碰到金属触针，以保证安全和测量准确。全和测量准确。4.使用完后要把表笔从测试孔拨出，并且使用完后要把表笔从测试孔拨出，并且把选择开关旋到把选择开关旋到“OFF”位置或交流最高档位置或交流最高档(500V)。注意事项返回数据记录与处理表数据记录与处理表初测物初测物选择倍率选择倍率 表盘读数表盘读数 电阻值（欧）电阻值（欧）电阻电阻R R1 1电阻电阻R R2 2电阻电阻R R3 3灯泡灯泡人体人体 1、两表笔开路，、两表笔开路，Rx=,I=0,指针不偏指针不偏转，这时它指的位置为转，这时它指的位置为“”，表示被测，表示被测电阻无穷大。电阻无穷大。2、两表笔开路，、两表笔开路，Rx=0，I=E/(R0+Rg+r)，调节，调节R0，使指针偏转到，使指针偏转到满刻度，这时电流最大，满刻度，这时电流最大，I=Ig，指针所指，指针所指的位置标为的位置标为“0”欧。欧。3、两表笔间接被测电阻、两表笔间接被测电阻Rx=R0+Rg+r 则则I=E/2(R0+R+r)=Ig/2,此时指针在标尺中此时指针在标尺中央，所示为欧姆表的中值电阻，它等于欧央，所示为欧姆表的中值电阻，它等于欧姆表的总内阻。姆表的总内阻。返回 4、理论上欧姆表的一个量程包括了、理论上欧姆表的一个量程包括了0所有的阻值，但由所有的阻值，但由I=E/(R0+Rg+r+Rx)可知，可知，I与与RX为非线性关系，所以表为非线性关系，所以表盘上电阻的刻度是不均匀的。一般表盘盘上电阻的刻度是不均匀的。一般表盘标尺的标尺的R中中/44R中范围为中范围为“最佳测量最佳测量范围范围”,标尺的标尺的R中中/1010R中范围中范围“有有效工作刻度效工作刻度”。这样就需要用不同量程。这样就需要用不同量程来测量不同数量级的电阻值了。为了使来测量不同数量级的电阻值了。为了使用同一标尺，倍率应成用同一标尺，倍率应成10倍的扩大。倍的扩大。返回欧姆表的原理欧姆表的原理 由于电阻刻度是在由于电阻刻度是在E取一定值取一定值时设计的，所以当换用新电池或电时设计的，所以当换用新电池或电池太旧时，电池的电压不等于设计池太旧时，电池的电压不等于设计电压，欧姆表就不准确了。因此，电压，欧姆表就不准确了。因此，欧姆表只能粗略地测量电阻值。欧姆表只能粗略地测量电阻值。多用表测电阻原理返回
