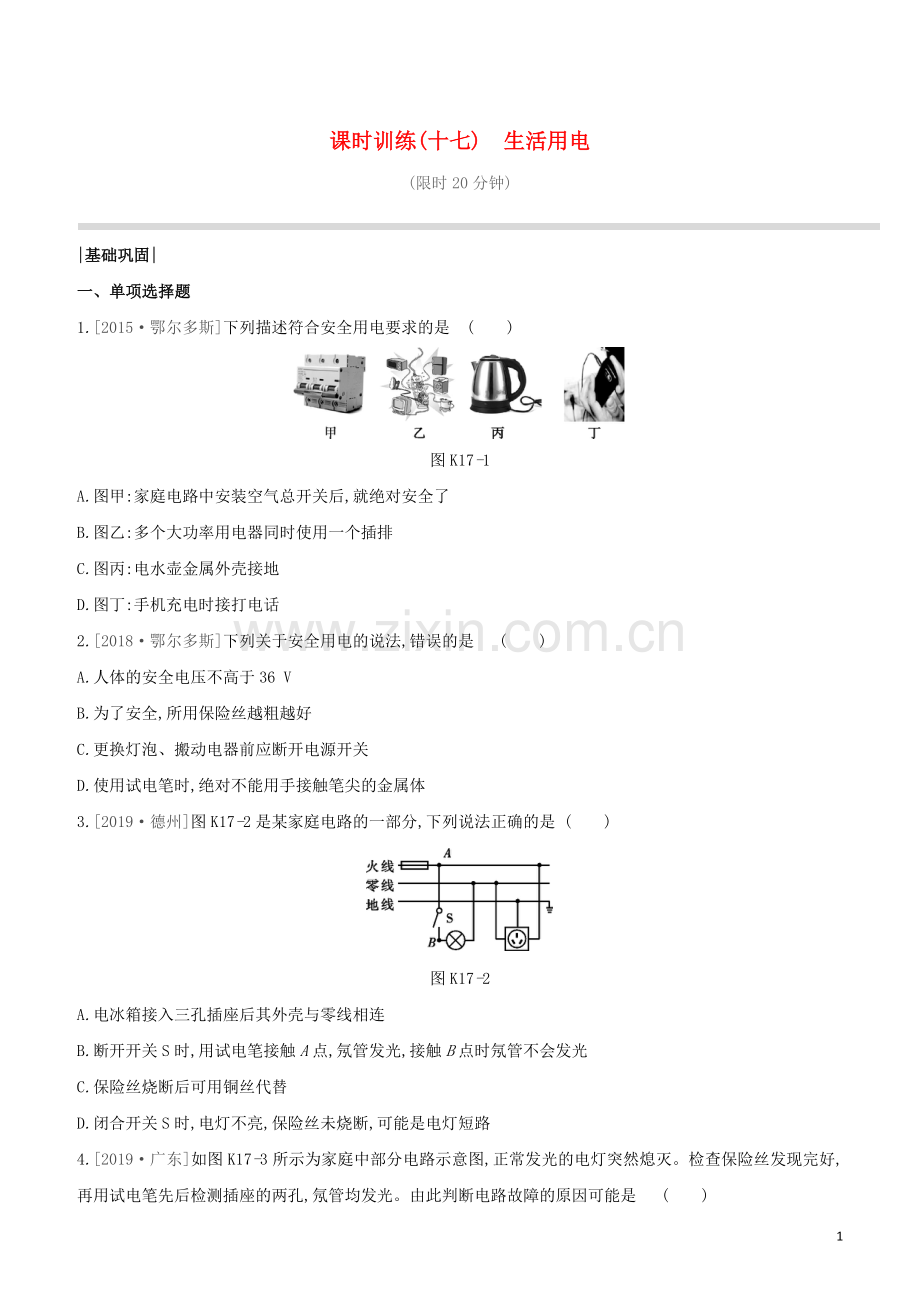

课时训练(十七) 生活用电
(限时20分钟)
|基础巩固|
一、单项选择题
1.[2015·鄂尔多斯]下列描述符合安全用电要求的是 ( )
图K17-1
A.图甲:家庭电路中安装空气总开关后,就绝对安全了
B.图乙:多个大功率用电器同时使用一个插排
C.图丙:电水壶金属外壳接地
D.图丁:手机充电时接打电话
2.[2018·鄂尔多斯]下列关于安全用电的说法,错误的是 ( )
A.人体的安全电压不高于36 V
B.为了安全,所用保险丝越粗越好
C.更换灯泡、搬动电器前应断开电源开关
D.使用试电笔时,绝对不能用手接触笔尖的金属体
3.[2019·德州]图K17-2是某家庭电路的一部分,下列说法正确的是 ( )
图K17-2
A.电冰箱接入三孔插座后其外壳与零线相连
B.断开开关S时,用试电笔接触A点,氖管发光,接触B点时氖管不会发光
C.保险丝烧断后可用铜丝代替
D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路
4.[2019·广东]如图K17-3所示为家庭中部分电路示意图,正常发光的电灯突然熄灭。检查保险丝发现完好,再用试电笔先后检测插座的两孔,氖管均发光。由此判断电路故障的原因可能是 ( )
图K17-3
A.插座短路 B.进户的火线断路
C.进户的零线断路 D.电灯的灯丝断路
5.[2016·鄂尔多斯]“珍爱生命,注意安全”是人们在日常生活中必须具有的意识。下列做法中错误的是 ( )
A.雷雨天不在树下避雨
B.家庭电路中安装保险装置
C.使用试电笔时,手接触笔尖金属体
D.远离有“禁止攀登,高压危险”标志的设备
6.[2019·哈尔滨]图K17-4所示关于安全用电的描述或用法中,不符合用电原则,需要改正的是( )
图K17-4
7.[2017·鄂尔多斯]下列关于家庭电路和安全用电的说法正确的是 ( )
A.灯座的金属螺旋套应该接在火线上
B.可以把用电器的三脚插头改为两脚插头接在两孔插座上使用
C.卫生间应该安装有防水盖的插电盒开关
D.空气开关跳闸,一定是电路中出现了短路
8.[2018·枣庄]在生活中,我们有时会遇到以下几种情况,在下列情况中可能引起家庭电路中空气开关跳闸的是 ( )
①电路中增加大功率的用电器;②插座中的两个线头相碰;③开关中的两个线头相碰;④户外输电线绝缘皮破损。
A.①和② B.②和③
C.①和③ D.②和④
二、填空题
9.[2019·自贡]用试电笔可辨别火线和零线,使氖管发光的是 。如图K17-5所示电路,闭合开关后,发现电灯不亮,用试电笔测试图中的a、b、c、d四点,只有a点不发光,可能发生的故障是 。
图K17-5
10.[2019·宜昌]客厅有三组六盏相同的白炽灯,由一个开关控制,其中有一盏不亮,另五盏正常发光(如图K17-6所示)。已知家庭电路电压为220 V,每只灯工作时电阻为1100 Ω,则此时通过开关的电流为 A,不亮的那一盏灯 (选填“断路”或“被短接”)了。
图K17-6
三、作图题
11.[2018·恩施州]如图K17-7所示,要求开关控制螺旋灯泡,将图中元件分别正确连接到电路中。
图K17-7
|挑战自我|
12.[2018·天津]在使用如图K17-8所示的插线板时发现:只有在开关闭合时,指示灯才能发光,插孔才可以提供工作电压;即使指示灯损坏,开关闭合时插孔也能提供工作电压。图17-9中的插线板电路连接符合上述现象及安全用电要求的是 ( )
图K17-8
13.如图K17-10所示为某家庭卫生间电路,电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用试电笔测试三孔插座的左右两孔,氖管都发光,发现有一根熔丝熔断了。下列分析不合理的是 ( )
图K17-9
图K17-10
A.一定是零线上的熔丝熔断了
B.断开S1、S2,再用试电笔检测三孔插座的左右两孔,氖管都发光
C.只断开S1,再用试电笔检测开关S1的两个接线柱,氖管都发光
D.只断开S2,再用试电笔检测开关S1的两个接线柱,氖管都发光
14.[2018·临河区模拟]图K17-11是一条刚装好的家庭电路,在未装保险丝之前,有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上,当只闭合S1时,L0正常发光;当只闭合S2时,L0不发光;当只闭合S3时,L0和L3发光都偏暗,则下列判断正确的是(四只灯泡的额定电压均为220 V) ( )
图K17-11
A.灯泡L1所在支路正常
B.灯泡L2所在支路正常
C.灯泡L3所在支路正常
D.装好保险丝,合上所有开关后,灯泡都能正常发光
【参考答案】
1.C
2.B
3.B [解析]电冰箱接入三孔插座能使电冰箱金属外壳接地,防止由于冰箱的外壳漏电而使人发生触电事故,故A错误;断开开关S时,A点在火线上,B点与零线相连,所以试电笔接触A点时氖管会发光,接触B点时氖管不会发光,故B正确;当电路电流过大时,保险丝容易熔断而保护电路,如果用铜丝代替保险丝,铜丝不易熔断,就起不到保护作用了,故C错误;若闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯断路,故D错误。
4.C [解析]根据题意所给故障现象,且发现保险丝完好,可推断故障原因不可能是短路,故A错误;根据试电笔检测插座时,氖管可以发光,可推断出火线不可能断路,故B错误;如果是电灯的灯丝断路,则只会导致电灯熄灭,而插座应该是正常的,即试电笔检测插座两个孔时,应出现的现象是一个孔氖管发光,另一个孔氖管不发光,与题意不符,故D错误;进户零线断路,室内零线通过电灯与火线相连,插座两孔均能使氖管发光,故C正确。
5.C [解析]使用试电笔时,手应该接触笔尾金属体,不可以接触笔尖金属体。
6.D [解析]发生触电事故时,应先切断电源再施救,否则会造成施救者触电,A正确,不符合题意。使用试电笔时,应用手接触试电笔的笔尾金属体,B正确,不符合题意。为保证安全,熔断器应接在火线上,并应将用电器金属外壳接地,C正确,不符合题意。为防止触电,用电器的开关应接在火线上,D错误,符合题意。
7.C
8.A
9.火线 a、b之间断路
[解析]试电笔可以区分火线和零线,可以使氖管发光的是火线。用试电笔测试b、c、d三点,氖管都发光,这说明从火线到b点之间的电路都是完好的,没有断路;而试电笔测试a点时,氖管不发光,说明b点到零线之间的导线出现断路,由此可以判断出是a、b之间某处断路。
10.1 断路
[解析]照明电路的各盏灯都是并联的,所以干路中的电流I=5I0=5×UR0=5×220V1100Ω=1 A;不亮的灯对其他灯没有产生影响,所以不亮的那一盏灯是发生了断路。
11.如图所示
12.A 13.B 14.C
