题组训练14　了解电路

考点一　电荷及其相互作用
1. [2019·三明二模]如图T14-1所示，小妮在科技馆用手触摸静电球时，头发丝一根根竖起来并散开，由该现象可推断小妮竖起的头发丝所带的电荷一定是 (　　)

图T14-1
A. 正电荷 B. 负电荷 C. 同种电荷 D. 异种电荷
2. 毛皮摩擦过的橡胶棒带　　　　电，用该橡胶棒接触不带电的验电器金属球，现象如图T14-2所示，两片金属箔带的是　　　　(选填“同种”或“异种”)电荷，验电器的工作原理是　 。

图T14-2
考点二　电路识别
3. [2019·湘西]如图T14-3所示的实物电路，图T14-4中关于它的电路图画法正确的是 (　　)

图T14-3

图T14-4
4. 如图T14-5所示，闭合开关，两灯并联，各电表都能正常工作，下列判断正确的是(　　)

图T14-5
A. 甲、乙、丙都是电流表 B. 甲、乙是电压表，丙是电流表
C. 甲、乙、丙都是电压表 D. 甲、丙是电流表，乙是电压表

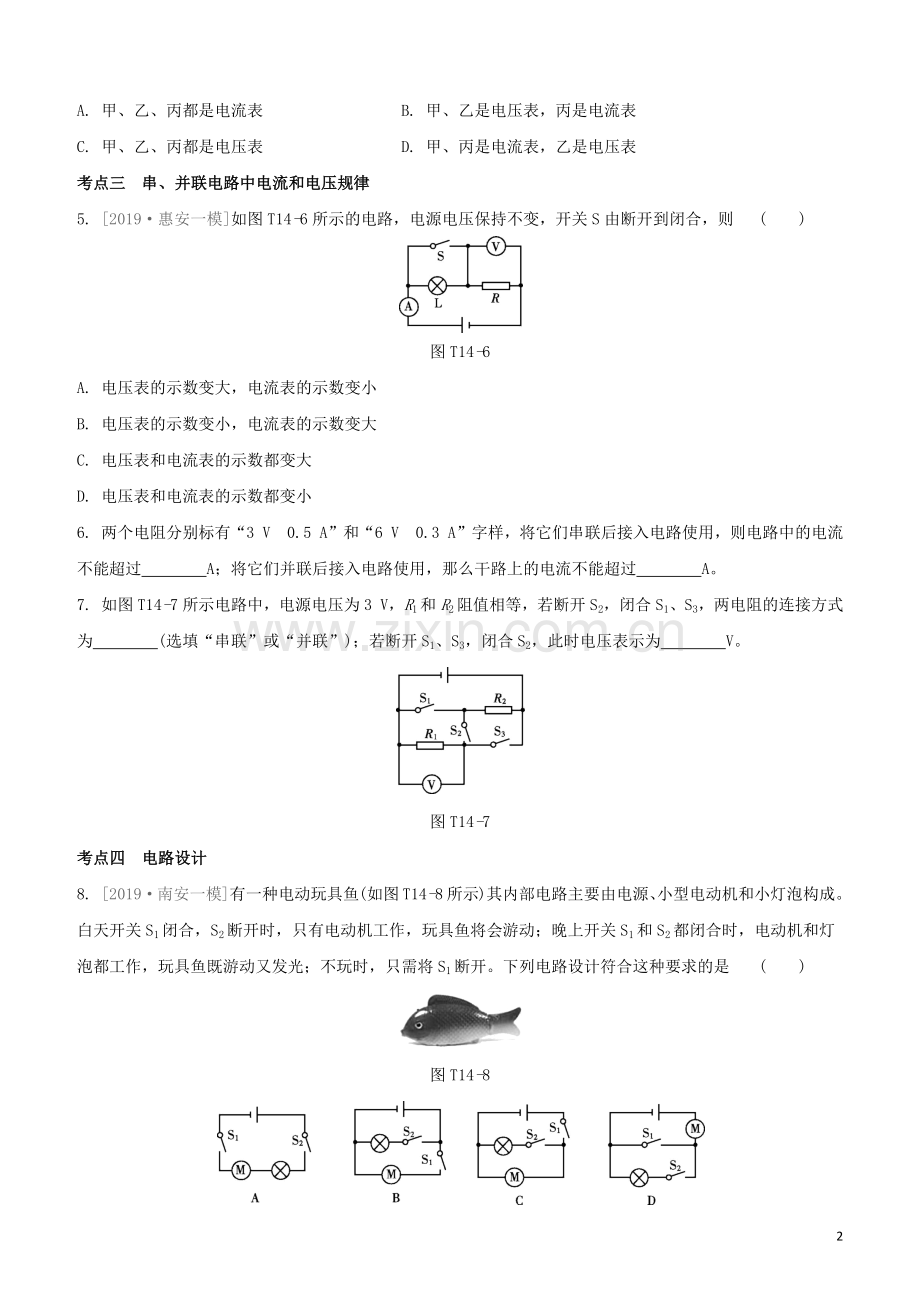

考点三　串、并联电路中电流和电压规律
5. [2019·惠安一模]如图T14-6所示的电路，电源电压保持不变，开关S由断开到闭合，则 (　　)

图T14-6
A. 电压表的示数变大，电流表的示数变小
B. 电压表的示数变小，电流表的示数变大
C. 电压表和电流表的示数都变大
D. 电压表和电流表的示数都变小
6. 两个电阻分别标有“3 V　0.5 A”和“6 V　0.3 A”字样，将它们串联后接入电路使用，则电路中的电流不能超过　　　　A；将它们并联后接入电路使用，那么干路上的电流不能超过　　　　A。
7. 如图T14-7所示电路中，电源电压为3 V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为　　　　(选填“串联”或“并联”)；若断开S1、S3，闭合S2，此时电压表示为　　　　V。

图T14-7
考点四　电路设计
8. [2019·南安一模]有一种电动玩具鱼(如图T14-8所示)其内部电路主要由电源、小型电动机和小灯泡构成。白天开关S1闭合，S2断开时，只有电动机工作，玩具鱼将会游动；晚上开关S1和S2都闭合时，电动机和灯泡都工作，玩具鱼既游动又发光；不玩时，只需将S1断开。下列电路设计符合这种要求的是 (　　)

图T14-8

图T14-9

【参考答案】
1.C　2.负　同种　同种电荷相互排斥
3.C　4.D　5.C　6.0.3　0.65　7.并联　1.5　8.C　
