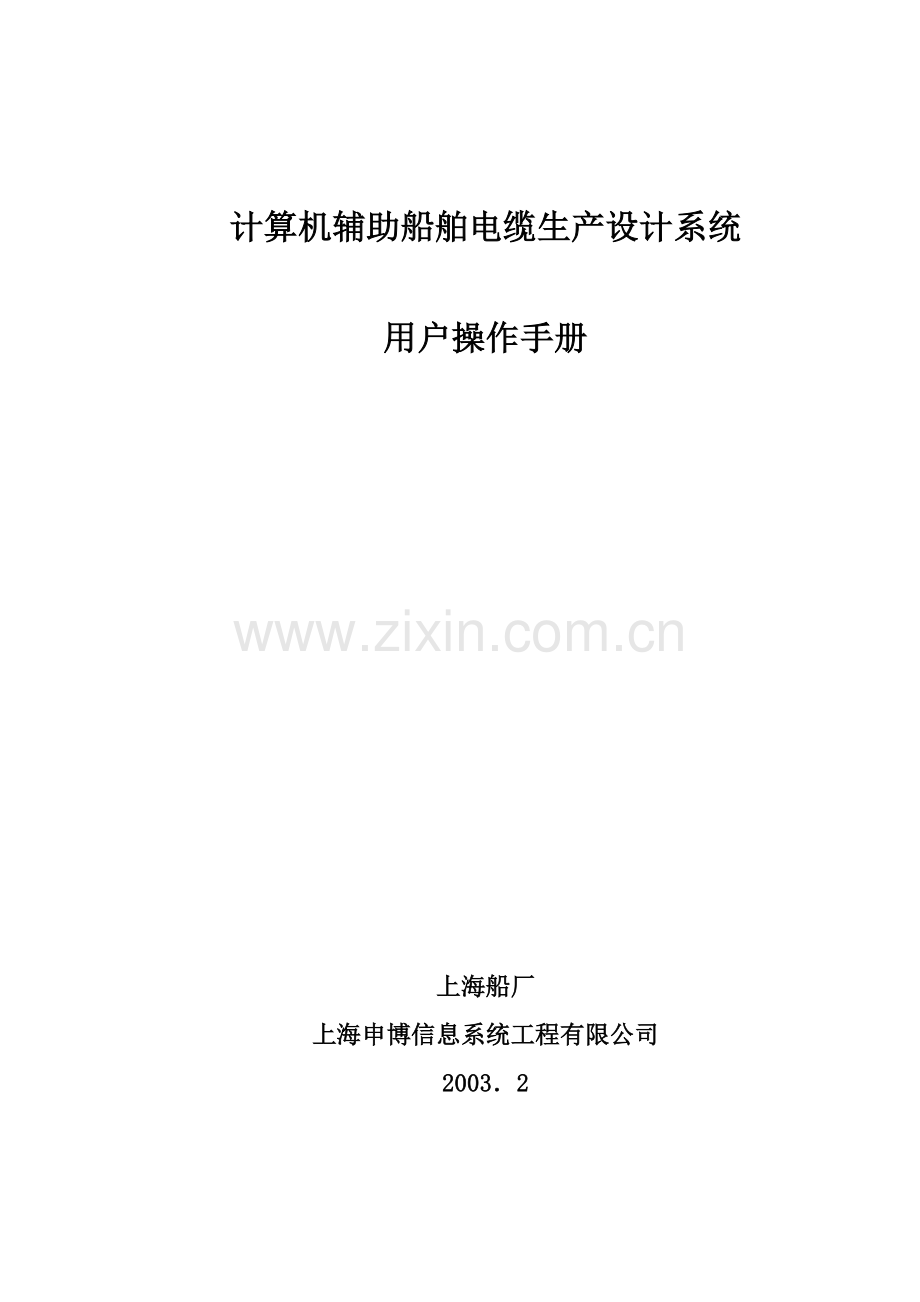

计算机辅助船舶电缆生产设计系统

用户操作手册

上海船厂
上海申博信息系统工程有限公司
2003．2

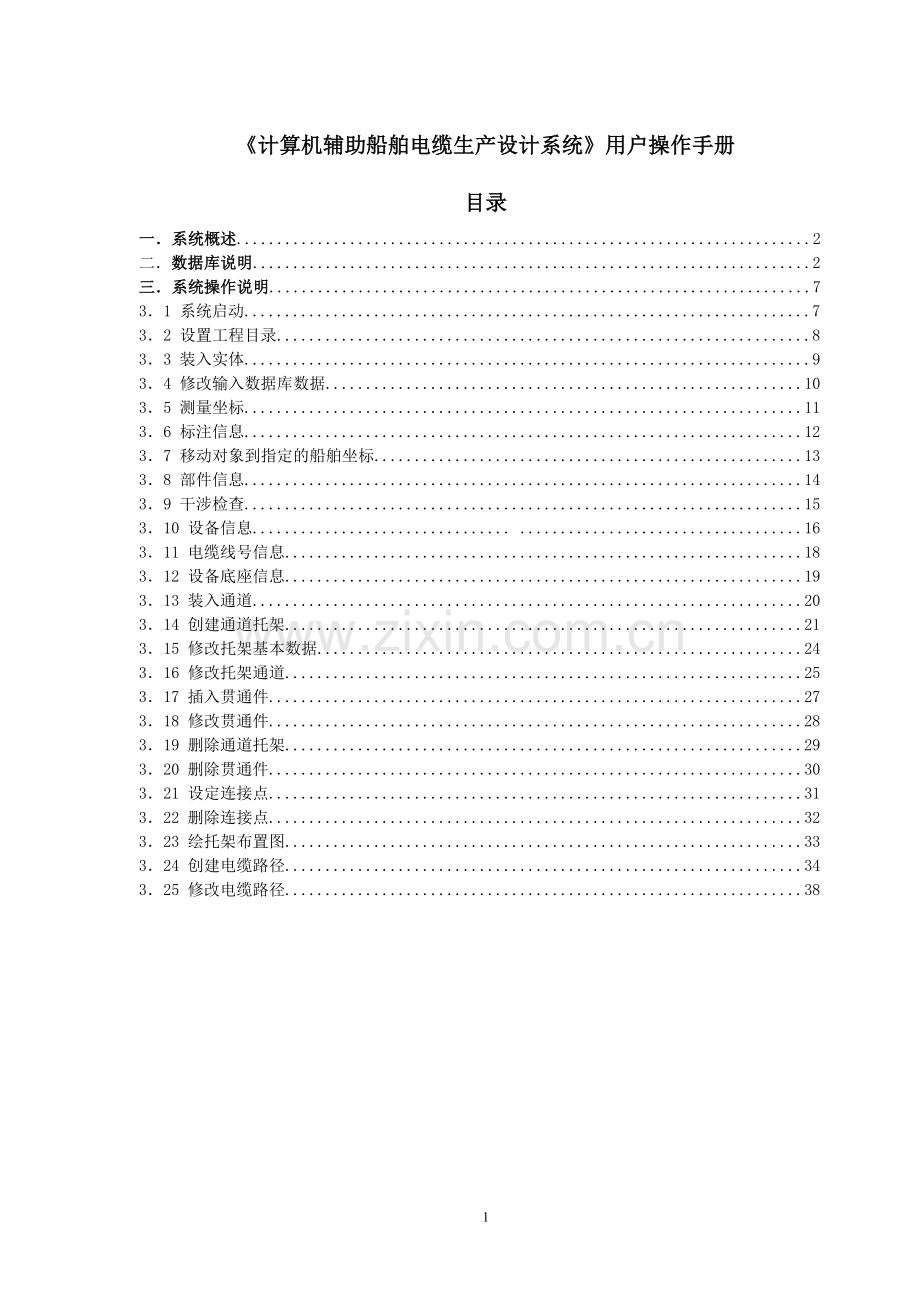

《计算机辅助船舶电缆生产设计系统》用户操作手册
目录
一．系统概述.......................................................................2
二．数据库说明.....................................................................2
三．系统操作说明...................................................................7
3．1 系统启动......................................................................7
3．2 设置工程目录..................................................................8
3．3 装入实体......................................................................9
3．4 修改输入数据库数据...........................................................10
3．5 测量坐标.....................................................................11
3．6 标注信息.....................................................................12
3．7 移动对象到指定的船舶坐标.....................................................13
3．8 部件信息.....................................................................14
3．9 干涉检查.....................................................................15
3．10 设备信息................................ ...................................16
3．11 电缆线号信息................................................................18
3．12 设备底座信息................................................................19
3．13 装入通道....................................................................20
3．14 创建通道托架................................................................21
3．15 修改托架基本数据............................................................24
3．16 修改托架通道................................................................25
3．17 插入贯通件..................................................................27
3．18 修改贯通件..................................................................28
3．19 删除通道托架................................................................29
3．20 删除贯通件..................................................................30
3．21 设定连接点..................................................................31
3．22 删除连接点..................................................................32
3．23 绘托架布置图................................................................33
3．24 创建电缆路径................................................................34
3．25 修改电缆路径................................................................38

计算机辅助船舶电缆生产设计系统
用户操作手册

一．系统概述
本系统是在AUTOCAD2002系统下开发的一个VBA程序。它充分利用AUTOCAD2002系统的图形功能，结合本系统程序的交互设计，能帮助设计人员实现电气系统图的信息读取，电缆通道托架和电缆的三维布置。由于本系统采用了数据库技术，在电缆布置完成后，所有的电缆设计数据都存放在数据库中，因此，可以直接进行电缆的生产设计，自动编制报表。应用本系统，可以大大地提高设计效率和质量。
本系统的计算机配置要求：P4/1。6G以上，内存256M以上，AUTOCAD2002系统，OFFICE系统的ACCESS数据库。
二．数据库说明
本系统有一个数据库。数据库由部件分类、部件、电缆框标准、电缆线径、固定件标准、贯通件、系统名、设备、设备模块名、托架模块名、托架长度、托架间隔、托架、托架通道、电缆路径等十五个数据表组成。数据库的名为CableWay.mdb，它的路径在工程的Elec目录下。
2．1 部件分类表
部件分类表存放部件的分类代码和名称等数据。它的表结构和说明如下：
字段名称
数据类型
说明
部件代码
文本
部件分类代码*
名称
文本
部件分类的中文名称
英文名
文本
部件分类的英文名*
*部件代码由四个或二个字符组成。前二位是大分类（英文字母），后二位是中分类（数字）。例如：部件代码EA代表自动化设备，EA01代表机舱集控台（属于EA自动化设备）。
2．2 部件表
部件表存放具体的部件属性数据。它的表结构和说明如下：
字段名称
数据类型
说明
部件代码
文本
部件代码*
中文名
文本
部件的中文名
英文名
文本
部件的英文名*
型号
文本
部件型号
规格
文本
部件的规格
厂商名
文本
部件的厂商英文名
厂商中文名
文本
部件的厂商中文名
设备来源
文本
部件的设备来源**
ID
文本
部件的符号标识***
符号文本
文本
部件的符号文本****
实体路径
文本
部件的三维实体路径
*部件代码由六个字符组成。前二位是大分类（英文字母），中间二位是中分类（数字），后二位是小分类。
**设备来源有三种，RU表示进口设备，RL表示国内设备，L表示其他专业订购的设备。
***ID部件的符号标识表示部件的专业图示符号的代号，如果代号是C表示专业图示符号为一个圆；如果代号是D表示专业图示符号为一个文本框。专业图示符号最多为99个，第一个字符是E，后面是序号，在交互输入时程序会显示第1到99个图示符号，序号大于99时要手工输入。专业图示符号用AUTOCAD生成，输出文件格式是WMF。存放在系统的standard\elec目录下。专业图示符号的DWG文件名是电气符号.dwg，存放在系统的standard\elec目录下，用户可以对它进行修改，生成新的专业图示符号，并输出WMF格式的文件。
****符号文本表示要在专业图示符号的圆或文本框中填写的文本字符。仅在ID为C或D时，才需要符号文本。
2．3电缆框标准表
电缆框标准表存放电缆框标准数据。它的表结构和说明如下：
字段名称
数据类型
说明
电缆框代码
文本
电缆框代码*
标记
文本
电缆框形式*
规格
文本
电缆框的规格**
截面积
数字
电缆框的截面积
重量
数字
电缆框的重量
R
数字
电缆框的圆角半径
标准号
数字
电缆框的标准号
名称
数字
电缆框的名称
*如果“标记”为“AA”和“电缆框代码”的最后二位是“AA”，表示虚电缆框。
**电缆框规格的格式是“宽”X“高”X“长”X“厚”，例如：150x60x80x6。
2．4电缆线径表
电缆线径表存放电缆线径标准数据。它的表结构和说明如下：
字段名称
数据类型
说明
电缆部件名
文本
电缆部件代码
电缆直径
数字
电缆直径
2．5固定件标准表
固定件标准表存放固定件（托架）标准数据。它的表结构和说明如下：
字段名称
数据类型
说明
固定件名
文本
固定件代码*
重量
文本
固定件的重量
宽
数字
固定件的宽度
标记
数字
固定件的标记
标准号
数字
固定件的标准号
名称
数字
固定件的名称
*固定件（托架）代码的意义：EQ表示轻型，EZ表示重型，EQD表示双层轻型，EZD表示双层重型，EB表示扁铁，数字是宽度的缩写，比如1表示150；2表示200；11表示1100。EC表示电缆管，数字是管径和壁厚，比如89X4.5，这时“宽”就是管径。
2．6贯通件表
贯通件表存放布置的贯通件数据。它的表结构和说明如下：
字段名称
数据类型
说明
贯通件代号
文本
贯通件代号
材料代码
文本
贯通件的电缆框代码
通道代码
文本
贯通件所在的通道代码
托架模块名
文本
贯通件所在的托架模块名
2．7系统名表
系统名表存放电气系统代号数据。它的表结构和说明如下：
字段名称
数据类型
说明
系统代号
文本
电气系统代号
系统名
文本
电气系统
系统图图号
文本
电气系统图图号
2．8设备表
设备表存放电气设备数据。它的表结构和说明如下：
字段名称
数据类型
说明
设备名
文本
设备代号
部件代码
文本
设备的部件代码
主系统代号
文本
设备的主系统代号
系统代号
文本
设备的系统代号
页次
文本
设备在电气系统图的页次
设备模块名
文本
设备的安装模块名
次系统代号
文本
设备的次系统代号
文件名
文本
设备的系统图文件名
底座代号
文本
设备的安装底座代号
Fr
数字
设备的安装位置
Dx
数字
设备的安装位置
Y
数字
设备的安装位置
H
数字
设备的安装位置
Dh
数字
设备的安装位置
2．9设备模块名表
设备模块名表存放设备所在的模块名数据。它的表结构和说明如下：
字段名称
数据类型
说明
设备模块名
文本
设备所在的模块名代号
中文名
文本
模块的中文名
归属区域
文本
模块所归属的区域名
布置图图号
文本
设备布置图图号
2．10托架模块名表
托架模块名表存放托架所在的模块名数据。它的表结构和说明如下：
字段名称
数据类型
说明
托架模块名
文本
托架所在的模块名代号
归属区域
文本
模块所归属的区域名
安装图图号
文本
托架安装图图号

2．11托架长度表
托架长度表存放托架长度的标准数据，每个标准长度为一个记录。它的表结构和说明如下：
字段名称
数据类型
说明
长度
数字
标准托架的长度
2．12托架间隔表
托架间隔表存放托架间隔数据。它的表结构和说明如下：
字段名称
数据类型
说明
托架间隔
数字
托架标准间隔
扁铁间隔
数字
扁铁标准间隔
扁铁长度
数字
扁铁标准长度
2．13托架表
托架表存放通道的托架数据。它的表结构和说明如下：
字段名称
数据类型
说明
通道代码
文本
通道代码
托架代码
文本
托架的材料代码，即固定件名
托架厚度
数字
托架的厚度
托架模块名
文本
通道的托架模块名
2．14托架通道表
托架通道表存放通道的布置数据。它的表结构和说明如下：
字段名称
数据类型
说明
通道代码
文本
通道代码
节点代码
文本
通道节点的特性*
X
数字
通道节点的坐标值
Y
数字
通道节点的坐标值
Z
数字
通道节点的坐标值
连接对象
文本
通道节点的连接对象**
*如果该节点是一个贯通件，则节点代码是贯通件代号。如果该节点所在通道托架的脚是安装在舱壁上，在节点代码用来表示舱壁的位置，如果舱壁是横向的，则节点代码用舱壁所在的肋号表示，第一个字符是F，例如：F23或F23 200；如果舱壁是纵向的，则节点代码用舱壁所在的距舯表示，第一个字符是B，例如：B6000。
**连接对象指与该节点连接的交点（与其他通道相交的交点）或设备。
2．15电缆路径表
电缆路径表存放电缆路径数据。它的表结构和说明如下：
字段名称
数据类型
说明
线号
文本
电缆路径的线号
系统名
文本
电缆的系统名
电缆部件名
文本
电缆的材料代码
始设备名
文本
连接电缆的始设备名
始模块名
文本
始设备所在模块名
始肋位
文本
始设备所在肋号
末设备名
文本
连接电缆的末设备名
末模块名
文本
末设备所在模块名
末肋位
文本
末设备所在肋号
电缆走向
文本
电缆走向
中间标记
文本
电缆路径的中间标记
中间标记位
文本
中间标记的特征位
后长
数字
中间标记到始设备的长度
总长
数字
电缆的长度
标记
文本
强、弱电区分标记“P”或“A”
始区域名
文本
始设备所属区域名
末区域名
文本
末设备所属区域名
始长
数字
始设备道电缆通道的距离
末长
数字
末设备道电缆通道的距离
三．系统操作说明
3．1系统启动
本系统是一个VBA程序，程序名是Elec.dvb。要运行本系统，首先要装入程序。其过程为：第一步，下拉AUTOCAD的菜单条《Tools》中的《Macro》，选择《Load Project》菜单项,系统显示如下：

在打开《Elec.dvb》后执行第二步，下拉AUTOCAD的菜单条《Tools》中的《Macro》，选择《Macro》菜单项,系统显示如下：

选择《\Elec.dvb!Elec.CreateMenue》，然后按《Run》键，完成本系统的启动。用户也可以直接输入“-vbarun CreateMenue”启动本系统。这时在AUTOCAD的菜单条中增加了一个《电装信息》菜单组如下：

在AUTOCAD的工具条中增加了一个《电装信息》工具条组如下：
3．2设置工程目录

《设置工程目录》的功能是把当前的AUTOCAD图与一个工程项目相连接，也就是和一个管路布置数据库相连接。点击菜单条的《设置工程目录》按钮，系统显示以下对话框：

它告诉用户当前操作所在的工程和图纸信息。这是进入系统后，必须选择的第一个菜单。在以后的操作中，也可以再次选择这个菜单，一般有二种情况，第一种情况是是切换到另一个图纸或另一个工程，也就是说，用户可以同时有若干个图纸空间进行管路布置，用《设置工程目录》菜单来切换到不同的图纸空间；第二种情况是系统遇到错误后不能正常操作时，重新进入工程。
系统会在当前的图纸上，建立若干个层。"WaySolid"是电缆托架实体层，"WayLine"是电缆托架中心线层，"WaySupport"是电缆托架脚层，"ElecDim"是信息标注层，"Pipe"是管路实体层，"Duct"是螺旋风管层，"Vent"是方风管层。用户可以通过开闭这些层来显示或隐藏相应的实体。3．3装入实体

《装入实体》的功能是把工程的其他区域的管路实体或其他专业的实体插入到当前的图纸中。在这个菜单中装入的实体都将背景，供管路布置时参考，不能作任何修改。点击菜单条的《装入实体》按钮，系统显示以下对话框：

用户在选择了《装入对象》和《工程目录》后，系统进一步显示以下对话框：

用户根据对话框的提示选择要装入的对象。左边的例表是一个树状结构的对象表，用户可以选择树干、树支或树叶（也就是可以从整个系统到某个管路）。红色的箭头按钮表示把左边的例表的对象放到右边的例表中，也就是选择了它。绿色的箭头按钮表示把右边的例表的对象返回到左边的例表中，也就是放弃了它。
3．4修改输入数据库数据

《修改输入数据库数据》的功能是对标准数据库中的系统名、托架模块名等数据表作修改或输入。点击菜单条的《修改输入数据库数据》按钮，系统显示以下对话框：

用户在选择了数据表后，系统将显示整个数据表，用户可以对此表作操作：

3．5 测量坐标

《测量坐标》的功能是测量当前图上任意点的船舶坐标。如果是当前建模区域的托架，则还显示托架的代号、规格等。该命令没有对话框，用户直接在图上点选要测量的点。可以连续点选测量，直至按右键结束。
3．6 标注信息

《标注信息》的功能是标注托架的代号、规格、材料代码或节点船舶坐标。点击菜单条的《标注信息》按钮，系统显示以下对话框：

用户应首先选择确定《位置形式》的随管或引出线，随管表示书写的文本位置随着托架的走向；引出线表示书写的文本位置由用户自由确定；引线比例根据字体的宽度比确定，以得到理想的引出线长度。在选择完毕后，按《定位》按钮，就进入实际操作，用户可以根据《命令显示条》的提示，按动鼠标器，完成信息的定位标注。如果发现没有文本显示，说明“文字样式”的选择有问题，可以重新选择其他的“文字样式”，也可以在AUTOCAD的《格式》菜单的《文字样式》中，重新配置文字字体等属性。

3．7 移动对象到指定的船舶坐标

《移动对象到指定的船舶坐标》的功能是把非电装的对象移动到指定的船舶坐标。点击菜单条的《移动对象到指定的船舶坐标》按钮，系统在《命令显示条》显示提示：选择对象，这时用户可以反复选择你要移动的对象，直到按右键结束。系统在《命令显示条》显示提示：请选择基准点，用户应选择一个点。然后系统在《命令显示条》显示提示：请输入肋位坐标，你输入肋号坐标后，系统在《命令显示条》显示提示：请输入距舯坐标，你输入距舯坐标后，系统在《命令显示条》显示提示：请输入层高坐标，你应输入层高和层号表示的层高坐标。这样，就完成了对象的移动。3．7 移动对象到指定的船舶坐标
3．8 干涉检查

《干涉检查》的功能是把指定对象进行干涉检查。点击菜单条的《干涉检查》按钮，系统在《命令显示条》显示提示：选择对象，这时用户可以反复选择你要干涉检查的对象，直到按右键结束。如果有干涉的对象，系统将在图纸空间上用白色高亮度粗线条显示，同时显示一个碰撞的对象名称的表。每一行为一对碰撞对象的名称。
3．9部件信息

《部件信息》的功能是对数据库中的部件信息进行新加或修改操作。点击菜单条的《部件信息》按钮，系统显示如下对话框：

《部件信息》有二个功能，增加和修改。
①．《增加》的操作过程是：首先在“部件代码”中输入要新加入的部件代码，然后输入对话框中的各种属性。如果，某项信息可以从当前的图纸上获取，则可以双击该文本框，然后在当前的图纸上用鼠标点击你所要的文本，程序系统就自动把图纸上文本拷贝到对话框上来。“符号代码”可以直接输入（有三种形式。第一，“D”，表示符号是一个文本框；第二，“C”，表示符号是一个圆；第三，“E”+序号），也可以双击该文本框，程序系统就弹出一个符号图形选择框如下：

你只要双击想要的符号图形，程序就自动把符号代码填写到“符号代码“的文本框中。如果，“符号代码“是“D”或“C”，则应该填写“符号文本“，也就是在符号中要表达的文字。在完成了数据输入后，按《增加》钮，系统就把部件的信息存入数据库。
②．《修改》的操作过程是：首先点击下拉框“部件代码”，系统显示如下：

双击要修改的部件，系统从数据库中取出该部件的信息，显示在对话框中，用户就可以修改各项数据了。
3．10设备信息

《设备信息》的功能是从当前的系统图中读取设备信息，如果该设备在数据库中已经存在，则表示修改该设备信息。点击菜单条的《设备信息》按钮，系统显示如下对话框：

在对话框中，所有的文本框信息都可以用《双击》该文本框的方法从当前的AUTOCAD图中获取，这时，系统进入AUTOCAD的图纸环境，用户用鼠标器点击要获取的文本字符，该文本字符的颜色变成绿色，同时系统自动将此文本字符填写到文本框中。
在对话框中，带向下箭头的组合框的信息取自数据库，用户只能选择，不能输入。因此，应该预先在数据库中建立完备的标准和基础信息。用户的鼠标器点击该组合框，系统会出现一个供用户选择的列表框，例如，点击《系统代号》，系统显示如下选择列表框：

用户从中选择一个需要的系统代号。
《部件代码》可以从左边系统显示如树形结构中选择，如下图：

用鼠标器左键双击需要的部件，系统就把该部件的材料属性信息自动地填写到下面的各个文本框中，如上所示。如果按鼠标器右键，则放弃选择。
用户在输入完一个设备信息后，必须按《确认》按钮，继续下一个设备的信息输入。如果，不按《确认》按钮，则该设备的信息没有被输入数据库。按《放弃》按钮，则不把该设备的信息输入数据库。按《退出》按钮，退出《设备信息》，如果没有按《确认》按钮，不把该设备的信息输入数据库。如果，设备代号在数据库中已经存在，则应该按《修改》，表示修改数据库中该设备的信息。
3．11电缆线号信息

《电缆线号信息》的功能是从当前的系统图中读取电缆线号信息。点击菜单条的《电缆线号信息》按钮，系统显示如下对话框：

操作的方法和过程同以上一样，不再重复。在系统图中被选择的文本字符的颜色变成红色。
3．12设备底座信息

《设备底座信息》的功能是从当前的布置图中读取设备的坐标和底座信息。点击菜单条的《设备底座信息》按钮，系统显示如下对话框：

双击《设备代号》或《底座代号》文本框，可以从布置图中获取文本，被选择的文本字符的颜色变成红色。双击《Fr》、《Y》、《H》中的任一个文本框，系统进入AUTOCAD的图纸环境，用户用鼠标器点击要获取的坐标点，系统自动填写坐标值，用户还可以作直接的修改，直到按《确认》按钮为止。特别注意，图纸的坐标应该建立在船舶坐标系上。
3．13装入通道

《装入通道》的功能是从数据库中取出电缆通道数据在当前的图纸上显示三维的通道托架实体，即三维建模，然后，用户可以继续布置或修改通道。点击菜单条的《装入通道》按钮，系统显示如下对话框：
用户可以按“模块”或“区域”来装入电缆通道。

3．14创建通道托架

《创建通道托架》的功能是在当前的图纸创建三维的通道托架实体，即三维布置通道。点击菜单条的《创建通道托架》按钮，系统显示如下对话框：

用户首先输入通道代码，选择“托架模块名”、“托架代码”和“托架厚度”，然后选择布置通道的方式。用户可以有三种选择进行通道的布置。第一，直接填写数据到《节点表》中；第二，《选择线条》；第三，《选择点》。
第一， 直接填写数据到《节点表》中。用户直接把坐标值和节点代码填写到对话框的《节点表》。
第二，《选择线条》进行通道布置。用户应该预先在图纸模型空间上画好线条，线条可以是一段段直线，也可以是多义线。这时，用鼠标器依次顺序将线条点取，就完成了通道的布置。系统把点的坐标值显示在对话框的《节点表》中，如下图所示：
用户可以对《节点表》的数据作进一步的修改。其中，“节点代码”在一般情况下（程序自动认为是往上生在甲板或平台下）是不要填写的，有四种情况要写“节点代码”。
第一情况，当该节点是贯通件，则该“节点代码”是贯通件代码，但是，在大多数情况下，贯通件是通过插入的方式进行的。
第二情况，当该节点的所在通道的走向是垂直的，也就是托架的脚是在横舱壁或在纵舱壁上。当脚是生在横舱壁上时，“节点代码”的形式是：“F23 200“或”F23“；当脚是生在纵舱壁上时，“节点代码”的形式是：“B2000“。要注意，应该写在通道的走向的第一个拐点或起点的节点上。如下面的例子：
如果先平走后垂直走，看下面的图：

第一点是平走，第二点是拐点开始顺肋位向下走，所以要写“F21”。
如果先垂直走后平走，看下面的图：

第一点是顺肋位向下走，所以要写“F33”，第二点是拐点开始平走，所以所以要写“0”。
第三种情况，当通道的走向是水平的，但是脚是在舱壁上。这时，“节点代码”的形式和走向是垂直的一样。请注意，这个通道只能有二个点，也就是一个直段。
第四种情况，当通道的走向是水平的，但脚是往下放在甲板或平台上。这时，“节点代码”应该写甲板或平台的层号，格式是“H”加上层号，例如：H3，表示脚在第3层。
第三，《选择点》进行通道布置，系统显示如下对话框：

这时，用户应该首先按《点选》按钮，然后在模型空间上拾取一个点，系统就显示点的坐标在对话框中，你可以对该坐标作修改，然后再按《点选》按钮拾取下一个点，直至结束。在作坐标设定的时候，可以选相对坐标或确定一个弯角，也可以锁定任意二个坐标（在计算弯角的时候，这二个坐标值不变）。《移动点》是指在点选第一点时，可以通过选择《移动点》，在图纸空间上用鼠标重新确定点的位置。
如果要对数据做进一步的修正，可以点击《修改数据》栏，然后就可以修改《节点表》中的任意数据。
在通道的节点数据输入正确后，就可以按“确认“钮，生成托架通道。如果，通道的首末点要连接道设备或其他通道，请在按“确认“钮前，选择相应的选择钮。如下：

这样，在按“确认“钮后，系统会要求用户选择被连接的设备或通道。用户根据程序的提示进行操作。
通道代码不能带有“-”和“\”字符。如果通道托架是电缆管，只能是一个直段。
3．15修改托架基本数据

《修改托架基本数据》的功能是修改通道的托架数据。点击菜单条的《修改托架基本数据》按钮，系统显示如下对话框：

用户首先双击《通道代码》文本框，在当前的图纸模型空间上用鼠标器选择一个要修改的托架，然后修改数据。
3．16修改托架通道

《修改托架通道》的功能是修改通道的坐标和连接对象等数据。点击菜单条的《修改托架通道》按钮，系统显示如下对话框：

用户首先双击《通道代码》文本框，在当前的图纸模型空间上用鼠标器选择一个要修改的通道，系统就显示该通道的数据如下：。
这时，用户有四个方法修改管子的节点。第一，按《移动》按钮，用户就利用AUTOCAD的修改线条的操作对管子的多义线进行编辑，修改的节点坐标值会同步显示在对话框的《节点表》中。
第二，选择《修改坐标》，就可以直接对《节点表》中的数据作修改。
第三，选择《插入点》，用户先插入几个点，然后对这些点作编辑。在选择了一个插入点后，系统显示如下对话框：

用户应该首先输入《相对距离》值，然后按《显示》按钮，系统就在插入点显示一个圆，如果位置不正确，还可以修改《相对距离》值。在插入点完了后，按《移动》按钮，用户就可以利用AUTOCAD的修改线条的操作对插入点进行进一步的编辑。
第四， 选择《删除点》，选中要删除的点，就把它删除了。
如果要改变通道首末点连接对象，请选择相应的连接对象选择钮。
3．17插入贯通件

《插入贯通件》的功能是在通道中插入贯通件。点击菜单条的《插入贯通件》按钮，系统显示如下对话框：

用户首先按《选择通道》钮，在图纸上选择一个要插入的贯通件的通道，并确定插入点。按《显示》钮，可以显示插入的效果。按《确认》钮，完成贯通件的插入。3．18修改贯通件

《修改贯通件》的功能是修改通道中的贯通件的位置和尺寸。点击菜单条的《修改贯通件》按钮，系统显示如下对话框：

用户双击《贯通件代号》文本框，在图纸上选择一个要修改的贯通件。然后，可以改变贯通件的材料代码，或者改变位置。按《显示》钮，可以显示修改的效果。按《确认》钮，完成贯通件的修改。3．19删除通道托架

《删除通道托架》的功能是删除通道及其托架。点击菜单条的《删除通道托架》按钮，用户根据《命令显示条》显示提示，选择要删除的通道，然后把它删除。
3．20删除贯通件

《删除贯通件》的功能是删除贯通件。点击菜单条的《删除贯通件》按钮，用户根据《命令显示条》显示提示，选择要删除的贯通件，然后把它删除。
3．21设定连接点

《设定连接点》的功能是在二个通道间设定连接点，也就是电缆可以通过连接点从一个通道走到另一个通道。点击菜单条的《设定连接点》按钮，系统显示已经设定的连接点，如下图：

然后用户根据《命令显示条》显示提示，选择二个通道，如果这二个通道有交点，就在交点处显示连接点，完成连接点的设定。
特别注意，交点不能在通道的首末点，首末的连接应该在布置或修改通道的操作中进行。
3．22删除连接点

《删除连接点》的功能是删除二个通道间的连接点。点击菜单条的《删除连接点》按钮，用户根据《命令显示条》显示提示，选择要删除的连接点，然后把它删除。
删除连接点可以删除所有的连接点。
3．23绘托架布置图

《绘托架布置图》的功能是绘制托架布置图。点击菜单条的《绘托架布置图》按钮，系统显示如下对话框：
用户可以按“模块”或“区域”来绘制托架布置图。
一般来说，应该先新打开一个图纸，然后绘制托架布置图，然后再进行托架的信息标注。最后与结构图拼起来。
3．24创建电缆路径

《创建电缆路径》的功能是根据系统图的信息创建电缆路径。点击菜单条的《创建电缆路径》按钮，系统显示如下对话框：

创建电缆路径有二种方式：“文件”和“交互”。“文件”是用户予先把电缆布置的定义写在一个文件中，然后程序运行这个文件，自动创建电缆路径。“交互”是用户在图纸上交互地定义电缆的走向，完成电缆路径的开发。
①．选择“文件”，程序显示如下对话框：

用户选择一个电缆布置的定义文件（扩展名为TXT的纯文档文件）。该文件可以对多个电缆作电缆布置的定义。电缆布置的定义的格式如下：
每二行为一个定义。
第一行为电缆路径名，可以有多个电缆路径名，表示走的完全相同的路径。每个电缆路径名用空格分开。
第二行为电缆布置的定义。电缆布置的定义数据由基本数据和扩展数据二部分组成。基本数据有三个，始长、末长、中间标记（始长是电缆起点到始设备电缆接线盒的长度，末长是电缆末点到末设备电缆接线盒的长度。中间标记是电缆通道中的一个必须经过的贯通件的贯通件代号，从这个贯通件到始设备的长度加上始长就是所谓的后长。如果没有这样的贯通件，则用二个连续的单引号’’ 代替。）。第二部分为约束点，即必须经过的贯通件的贯通件代号，如果没有可以省略。所有数据用空格分开。
例如：
1P1 1P3 二根电缆，线号为1P1和1P3
1 1 '' 1R1 始长=1米，末长=1米，中间标记=没有，约束点=1R1
请注意，二个单引号’’中间不能有空格。
②．选择“文件”，程序显示如下对话框：

用户首先在下拉框中选择要生成路径的电缆线号，如下图：

在选择了线号后，按《生成》钮，系统显示以下对话框：
如果有约束点，就在图纸上用鼠标选择作为约束点的贯通件或连接点，直到没有约束点。然后，系统显示电缆路径的走向和数据，如下图：

图纸中用白颜色显示的球是电缆路径的点。用户接下来，应该输入始长和末长，选择“中间标记”，如下图：

系统会在下拉框中显示路径中经过的所有贯通件，用户可以在其中选择一个作为“中间标记”。如果发现有贯通件的电缆占用率太大，可以按《取消》钮，重新定义路径。按《确认》钮，就完成了电缆的路径布置。
请注意：如果选择“文件”生成电缆路径，则无论数据库中这些电缆有没有布置过，系统都将重新生成新的路径。如果选择“交互”方式，则必须是数据库中没有布置过的电缆。
3．25修改电缆路径

《修改电缆路径》的功能是修改电缆路径。点击菜单条的《修改电缆路径》按钮，系统显示如下对话框：

用户首先在《线号选择》下拉框中选择一根要改动的电缆，系统就显示这根电缆的有关数据和走向，如下图：

图纸中用白颜色显示的球表示了电缆的走向。用户有二个方式（“更新”和“重新定义路径”）修改电缆的路径。
①．“更新”表示电缆的走向不变，重新计算电缆路径。
②．“重新定义路径”表示要改变电缆的走向。在按了《重新定义路径》选择钮后，系统显示以下对话框：

如果有约束点，就在图纸上用鼠标选择作为约束点的贯通件或连接点，直到没有约束点。然后，系统就显示新的电缆路径的走向和数据。
按《确认》钮，完成新的路径生成。按《取消》钮，放弃修改。
40
