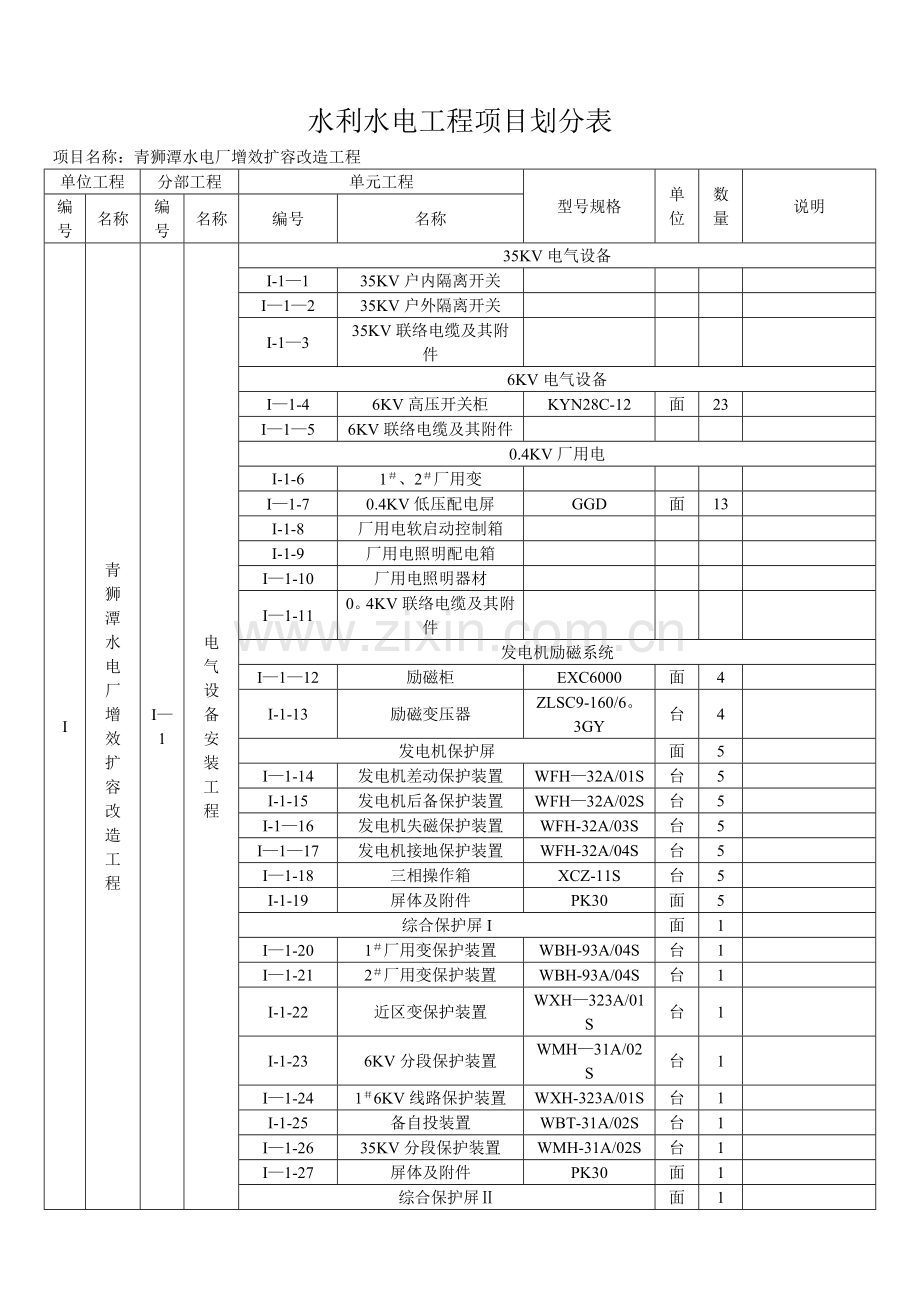

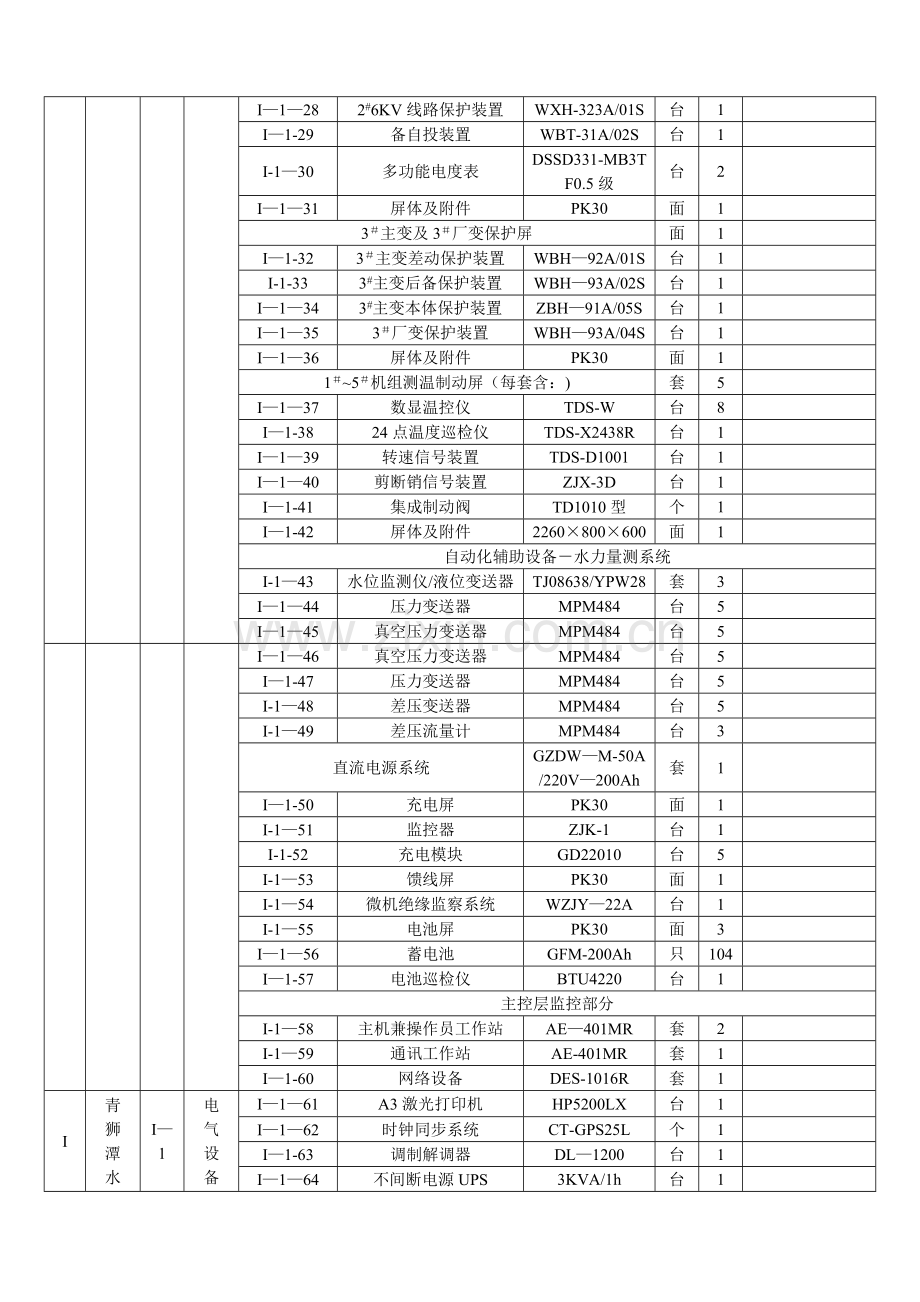

水利水电工程项目划分表.doc

水利水电工程项目划分表
项目名称：青狮潭水电厂增效扩容改造工程
单位工程
分部工程
单元工程
型号规格
单位
数量
说明
编号
名称
编号
名称
编号
名称
I
青
狮
潭
水
电
厂
增
效
扩
容
改
造
工
程
I—1
电
气
设
备
安
装
工
程
35KV电气设备
I-1—1
35KV户内隔离开关

I—1—2
35KV户外隔离开关

I-1—3
35KV联络电缆及其附件

6KV电气设备
I—1-4
6KV高压开关柜
KYN28C-12
面
23

I—1—5
6KV联络电缆及其附件

0.4KV厂用电
I-1-6
1＃、2＃厂用变

I—1-7
0.4KV低压配电屏
GGD
面
13

I-1-8
厂用电软启动控制箱

I-1-9
厂用电照明配电箱

I—1-10
厂用电照明器材

I—1-11
0。4KV联络电缆及其附件

发电机励磁系统
I—1—12
励磁柜
EXC6000
面
4

I-1-13
励磁变压器
ZLSC9-160/6。3GY
台
4

发电机保护屏
面
5

I—1-14
发电机差动保护装置
WFH—32A/01S
台
5

I-1-15
发电机后备保护装置
WFH—32A/02S
台
5

I-1—16
发电机失磁保护装置
WFH-32A/03S
台
5

I—1—17
发电机接地保护装置
WFH-32A/04S
台
5

I—1-18
三相操作箱
XCZ-11S
台
5

I-1-19
屏体及附件
PK30
面
5

综合保护屏I
面
1

I—1-20
1＃厂用变保护装置
WBH-93A/04S
台
1

I—1-21
2＃厂用变保护装置
WBH-93A/04S
台
1

I-1-22
近区变保护装置
WXH—323A/01S
台
1

I-1-23
6KV分段保护装置
WMH—31A/02S
台
1

I—1-24
1＃6KV线路保护装置
WXH-323A/01S
台
1

I-1-25
备自投装置
WBT-31A/02S
台
1

I—1-26
35KV分段保护装置
WMH-31A/02S
台
1

I—1-27
屏体及附件
PK30
面
1

综合保护屏Ⅱ
面
1

I—1—28
2#6KV线路保护装置
WXH-323A/01S
台
1

I—1-29
备自投装置
WBT-31A/02S
台
1

I-1—30
多功能电度表
DSSD331-MB3TF0.5级
台
2

I—1—31
屏体及附件
PK30
面
1

3＃主变及3＃厂变保护屏
面
1

I—1-32
3＃主变差动保护装置
WBH—92A/01S
台
1

I-1-33
3#主变后备保护装置
WBH—93A/02S
台
1

I—1—34
3#主变本体保护装置
ZBH—91A/05S
台
1

I—1—35
3＃厂变保护装置
WBH—93A/04S
台
1

I—1—36
屏体及附件
PK30
面
1

1＃~5＃机组测温制动屏（每套含：)
套
5

I—1—37
数显温控仪
TDS-W
台
8

I—1-38
24点温度巡检仪
TDS-X2438R
台
1

I—1—39
转速信号装置
TDS-D1001
台
1

I—1—40
剪断销信号装置
ZJX-3D
台
1

I—1-41
集成制动阀
TD1010型
个
1

I—1-42
屏体及附件
2260×800×600
面
1

自动化辅助设备－水力量测系统
I-1—43
水位监测仪/液位变送器
TJ08638/YPW28
套
3

I—1—44
压力变送器
MPM484
台
5

I—1—45
真空压力变送器
MPM484
台
5

I—1—46
真空压力变送器
MPM484
台
5

I—1-47
压力变送器
MPM484
台
5

I-1—48
差压变送器
MPM484
台
5

I-1—49
差压流量计
MPM484
台
3

直流电源系统
GZDW—M-50A/220V—200Ah
套
1

I—1-50
充电屏
PK30
面
1

I-1—51
监控器
ZJK-1
台
1

I-1-52
充电模块
GD22010
台
5

I-1—53
馈线屏
PK30
面
1

I-1—54
微机绝缘监察系统
WZJY—22A
台
1

I-1—55
电池屏
PK30
面
3

I—1—56
蓄电池
GFM-200Ah
只
104

I—1-57
电池巡检仪
BTU4220
台
1

主控层监控部分
I-1—58
主机兼操作员工作站
AE—401MR
套
2

I-1—59
通讯工作站
AE-401MR
套
1

I—1-60
网络设备
DES-1016R
套
1

I
青
狮
潭
水
电
厂
增
效
扩
容
改
造
工
程
I—1
电
气
设
备
安
装
工
程
I—1—61
A3激光打印机
HP5200LX
台
1

I—1—62
时钟同步系统
CT-GPS25L
个
1

I—1-63
调制解调器
DL—1200
台
1

I—1—64
不间断电源UPS
3KVA/1h
台
1

I-1-65
监控软件
CL2000
套
2

I-1-66
防雷装置

套
1

I-1-67
控制台
2.4M
套
1

机组现地控制单元（机组LCU屏1＃～5#机组)
套
5

I—1-68
10。4寸液晶触摸屏
DOP-A10THTD1
套
5

I—1-69
PLC及I/O接口设备

套
5

I—1-70
CPU模块

块
1

I-1-71
通讯管理模块
CL3801
台
5

I-1-72
交流采样装置
EV390
台
5

I-1-73
开关电源
DC24V/200W
台
10

逆变电源
1KVA
台
5

I-1-74
中间继电器
YSMR07—2P024D
只
320

I-1-75
自动同期装置
WZQ-31A/02
台
5

I-1-76
手动同期装置
MZ-10
台
5

I—1-77
开关指示灯等

套
5

屏体及附件
PK30
面
5

公用现地控制单元（公用LCU1＃屏及2＃屏)
套
1

I—1-78
10.4寸液晶触摸屏
DOP—A10THTD1
套
1

I-1—79
PLC及I/O接口设备

套
1

I-1—80
CPU模块

块
1

I—1—81
通讯管理模块
CL3801
台
1

I-1—82
交流采样装置
EV390
台
2

I-1—83
开关电源
DC24V/200W
台
2

逆变电源
1KVA
台
1

I—1-84
中间继电器
YSMR07—2P024D
只
64

I—1—85
自动同期装置
WZQ-31A/02
台
1

I-1—86
手动同期装置
MZ—10
台
1

I-1—87
开关指示灯等

套
1

I—1-88
屏体及附件
PK30
面
2

电气试验设备(待填）

电缆（待填)

单位工程
分部工程
单元工程
型号规格
单位

数量

说明

编号
名称
编号
名称
编号
名称
I
青
狮
潭
水
电
厂
增
效
扩
容
改
造
工
程
I-2
机
电
设
备
安
装
工
程
调速器及其油压装置
高油压可编程微机调速器
YWT-3000—16.0
台
4

I-2-1
电气控制柜

台
4

I-2—2
机械液压系统

套
4

I-2-3
油压装置

套
4

I—2-4
接力器油缸

套
4

I—2—5
主油路压力显示变送器
MPM484ZL
台
4

I—2-6
接力器位移传感器

台
4

I-2—7
油泵电气控制箱

套
1

高油压可编程微机调速器
YWT—5000—16。0
台
1

I—2-8
电气控制柜

台
1

I-2—9
机械液压系统

套
1

I-2—10
油压装置

套
1

I-2-11
接力器油缸

套
1

I—2-12
主油路压力显示变送器
MPM484ZL
台
1

I-2-13
接力器位移传感器

台
1

I-2-14
油泵电气控制箱

套
1

主阀（蝴蝶阀)
1＃～4＃机组电(手）电动蝶阀更换
台
4

I-2—15
DN1750电（手）电动蝶阀
D941—1。0
台
4

I—2-16
DN1750蝶阀电动装置
ZC250
台
4

DN150旁通电动蝶阀
D941-1。0
台
4

I-2—17
DN150旁通蝶阀电动装置
QB50
套
4

I-2-18
DN1750蝶阀电动装置控制箱

套
4

I-2-19
旁通阀管路

5#机组蝶阀电（手)电动改造
台

I-2-20
DN2000蝶阀电动装置
ZC350
台
1

I—2—21
DN150旁通电动蝶阀
D941—1。0
台
1

I-2—22
DN150旁通蝶阀电动装置
QB50
套
1

I-2-23
DN2000蝶阀电动装置控制箱

套
1

I—2—24
旁通阀管路

青
狮
潭
水
电
厂
增
效
扩
容
改
造
工
程
I—3
水
力
机
械
辅
助
设
备
安
装
工
程
油系统管路改造
I-3—1
拆除蝴蝶阀层油管

I—3-2
改进调速器油管

水系统改造
1＃～4＃机组自动滤水器
I—3—3
自动滤水器
ZLSG-200
台
3

I—3-4
管路压力变送传感器及压力表

只
各1

I-3—5
管路及阀门

自动滤水器电气控制箱

套
3

5＃机组自动滤水器
I-3-6
自动滤水器
ZLSG-1500
台
1

I-3-7
管路压力变送传感器及压力表

只
各1

I-3—8
管路及阀门

自动滤水器电气控制箱

套
1

1＃～5＃机组机组各导瓦冷却用水管路改造
I—3—9
管路加装流量开关

I-3—10
管路加装水压表

排水泵更换
台
4

1＃～4＃机组排水泵
I—3-11
排水泵
150WFB—AD
台
2

I—3—12
液位变送器

台
1

I-3-13
智能四限控制液

台
1

I—3—14
管路及阀门

I-3-15
电机电气控制箱

套
1

5#机组排水泵
I-3—16
排水泵
100BZ—32
台
2

I—3-17
液位变送器

台
1

I—3—18
智能四限控制液

台
1

I-3—19
管路及阀门

I-3-20
电机电气控制箱

套
1

1＃～5＃机组其它管路改造

水力量测管路系统

消防供水

1＃～5#机组气系统改造

低压空压机
V7—8
台
4

管路压力变送传感器及压力表

只
各1

管路及阀门

低压空压机电气控制箱

套
2

I
青
狮
潭
水
电
厂
增
效
扩
容
改
造
工
程
I—4
视
频
监
控
系
统
视频监控系统

视频服务器
H3C VS—ISC3000
台
1

液晶电视机
TLM47V88GPA
台
1

户外球形自动摄像机
AIRONIX
台
4

户外半球形自动摄像机
AIRONIX
台
10

可控式自动摄像机
SORY CCD
台
14

光纤收发器
GFT—150IS
对
5

电线电缆及其它

批
1

I—5
土
建
部
分
1＃～4＃机组老厂房

原中控室

进行清理、刮腻子和喷砂涂料及地面改造

发电机层

水轮机层

蝴蝶阀层

6KV开关室

运输隧道

5＃机组老厂房

中控室

进行清理、刮腻子和喷砂涂料及地面改造

发电机层

水轮机层

蝴蝶阀层

35KV开关室

35KV开关室

进行清理、刮腻子和喷砂涂料及地面改造
厂房外接待室改建新中控室

新中控室

做必要的修缮
